5-ОСЕВОЙ ФРЕЗЕРНЫЙ СТАНОК ЧПУ ПО ДЕРЕВУ 17Д


Цена станка (РУБ):

Цена с НДС

000170

Мощность шпинделя/автосмена, кВт

  • 7,5
  • 7,5 с автосменой
  • 20 с автосменой

*Установка токарной оси

  • нет
  • установлена

Установка сервоприводов

  • шаговые
  • установлены

Расширенный обучающий курс

  • нет
  • обучение на 5-и осях

3D модели

  • Basic
  • Home
  • Pro

Тип стола

  • алюминиевый
  • вакуумный
  • вакуумный с насосом

Поворотная ось B

  • -110°/110°

Поворотная ось C

  • -∞°/+∞°

Рабочий ход осей (XxYxZ), мм

  • 1500x1500x1000
  • 1500x3000x1000
  • 2100x3000x1000
  • 2100x4000x1000
  • 3000x3000x1000

Система управления станком

  • Mach3
  • Mach3+ПК
  • Стойка ЧПУ
  • Стойка Titanium
  • Стойка DELTA

Система аспирации

  • не установлена
  • мощность 0,75 кВт
  • мощность 1,5 кВт
  • мощность 2,2 кВт

110

Модель станка17Д-117Д-217Д-317Д-417Д-5
Рабочий ход осей, XxYxZ (мм)1500x1500x10001500x3000x10002100x3000x10002000x4000x10003000x3000x1000
* Размер стола, XxY (мм)1700х20001700х35002300х35002200х45003200х3500
* Габаритные размеры станка, XxYxZ (мм)
РамаСтальная сварнаяСтальная сварнаяСтальная сварнаяСтальная сварнаяСтальная сварная
Косозубая рейка X и Y X и Y X и Y X и Y X и Y
Шарико-винтовые пары Z, 25 мм Z, 25 ммZ, 25 мм Z, 25 мм Z, 25 мм
Гофрозащитаестьестьестьестьесть
Тип направляющихрельсовыерельсовыерельсовыерельсовыерельсовые
Тип столаалюминиевый пазовый столалюминиевый пазовый столалюминиевый пазовый столалюминиевый пазовый столалюминиевый пазовый стол
Размер зажимных болтовМ10М10М10М10М10
Расстояние от края шпинделя до поверхности стола (мм)
Базовая система управленияМасн 3Масн 3Масн 3Масн 3Масн 3
скорость резания до (мм/мин)2500025000250002500025000
Свободное перемещение до (мм/мин)3500035000350003500035000
Перемещения по оси X (мм)15001500210020003000
Перемещения по оси Y (мм)15003000300040003000
Перемещения по оси Z (мм)10001000100010001000
Направляющие X,Y,Zрельсовые, 20 ммрельсовые, 20 ммрельсовые, 20 ммрельсовые, 20 ммрельсовые, 20 мм
Мощность шпинделя профи (кВт)3,53,53,53,53,5
Момент удержания ШД оси Х, Y, Z (Н∙м)
Источник питания220В ~50 Гц
380В ~50 Гц
220В ~50 Гц
380В ~50 Гц
220В ~50 Гц
380В ~50 Гц
220В ~50 Гц
380В ~50 Гц
220В ~50 Гц
380В ~50 Гц
Интерфейс подключенияUSB/ETHERNETUSB/ETHERNETUSB/ETHERNETUSB/ETHERNETUSB/ETHERNET
Тип кодаG - кодыG - кодыG - кодыG - кодыG - коды
Операционная системаWindows 7/10; 32/64 bitWindows 7/10; 32/64 bitWindows 7/10; 32/64 bitWindows 7/10; 32/64 bitWindows 7/10; 32/64 bit
Программное обеспечениеMach, ArtCAMMach, ArtCAMMach, ArtCAMMach, ArtCAMMach, ArtCAM
Тип приводасерво+планетарные редукторысерво+планетарные редукторысерво+планетарные редукторысерво+планетарные редукторысерво+планетарные редукторы
Цанговый зажимER-20/ER-25ER-20/ER-25ER-20/ER-25ER-20/ER-25ER-20/ER-25
Число оборотов шпинделя (об/мин)2400024000240002400024000
Охлаждение шпинделявоздушноевоздушноевоздушноевоздушноевоздушное
Рабочая температура (°C)+10...+45+10...+45+10...+45+10...+45+10...+45
Вес, НЕТТО (кг)
Вес, БРУТТО (кг)
Размер станка в сборе (мм)
Размер упаковки (мм)
Гарантия12 мес12 мес12 мес12 мес12 мес

*При применении 4 и 5 оси рабочее поле может уменьшаться!

**Производитель оставляет за собой право улучшения станка без согласия покупателя.

***Дополнительная комплектация обсуждается ИНДИВИДУАЛЬНО по каждому заказу!

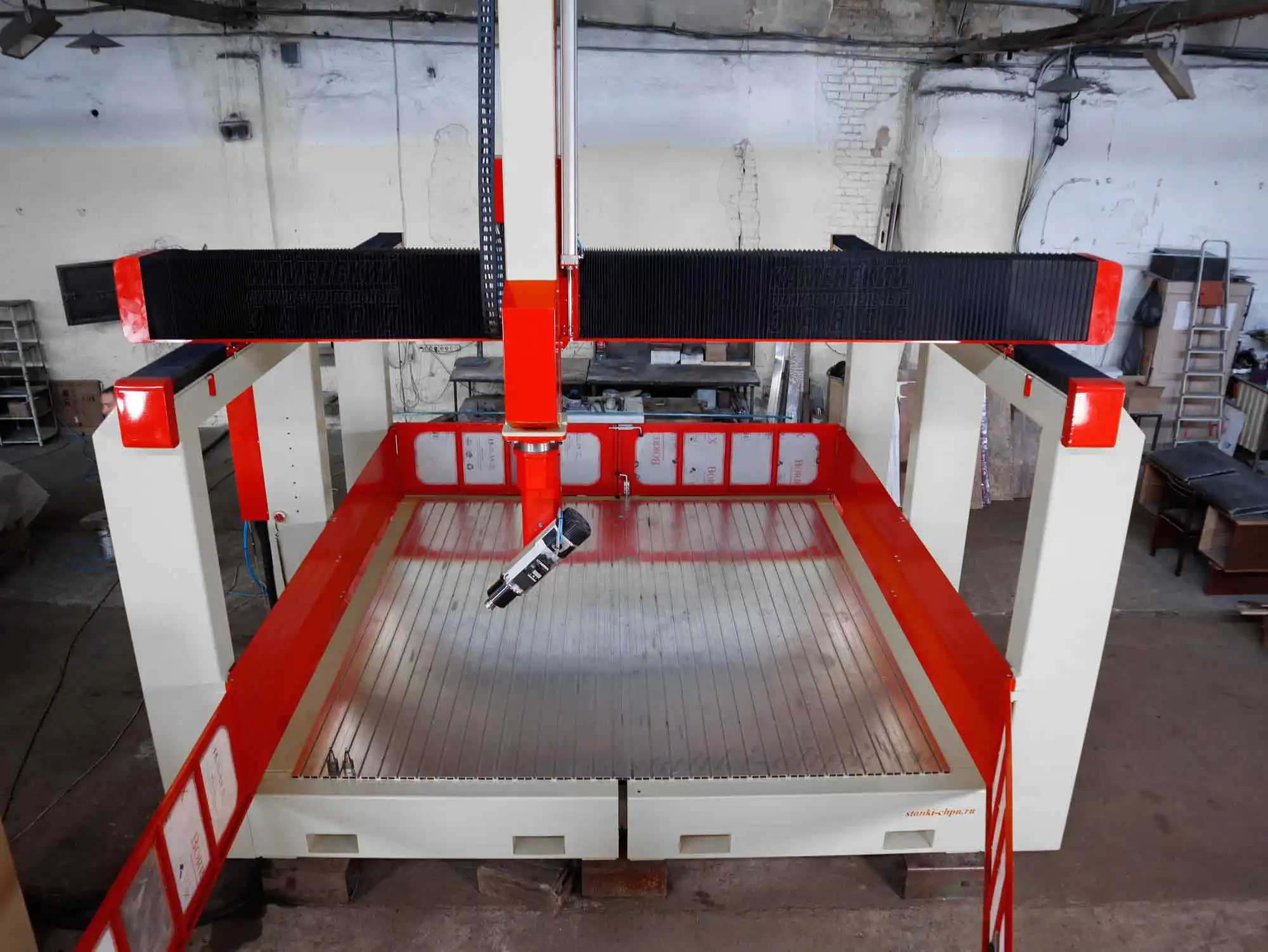

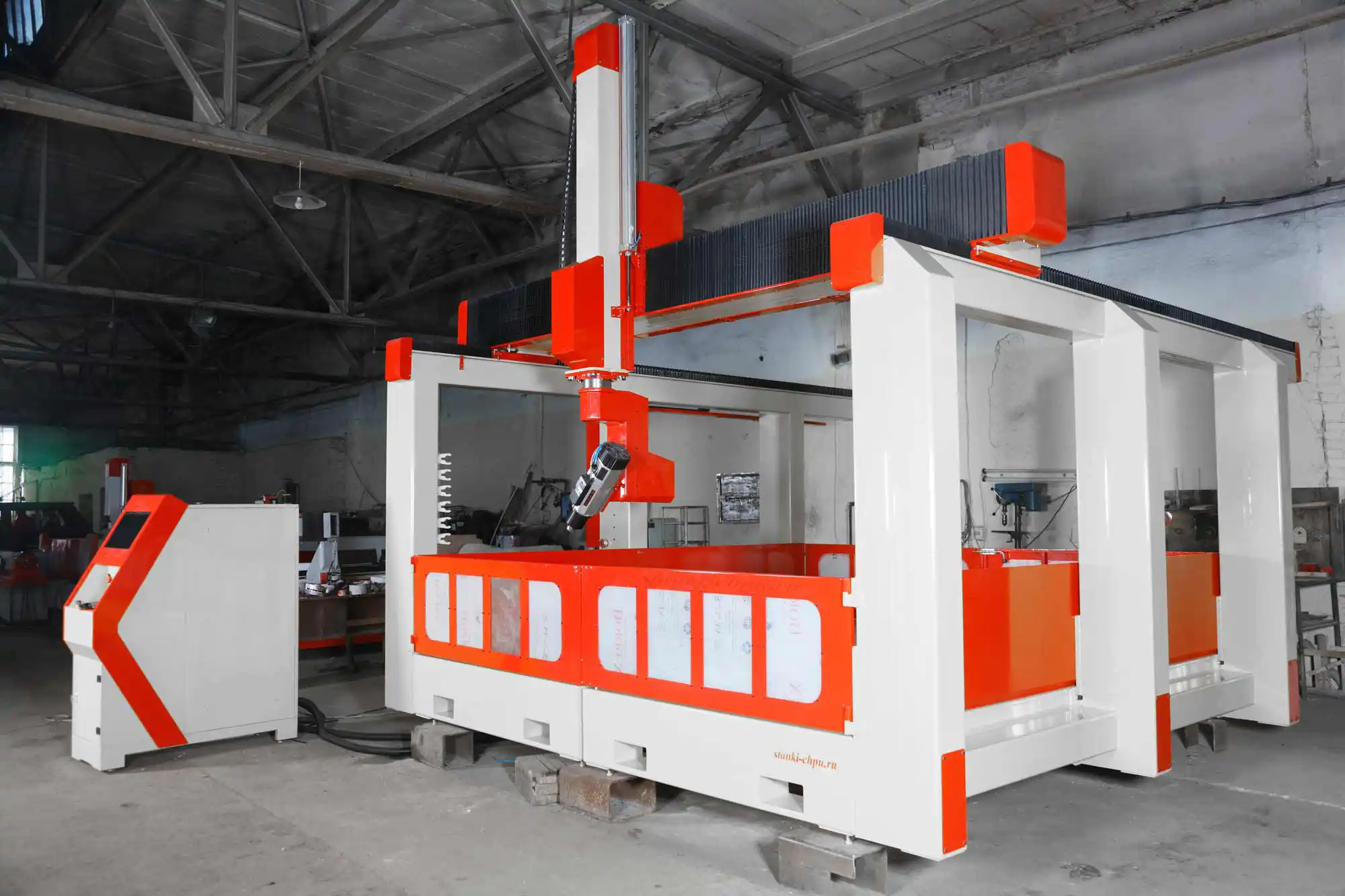

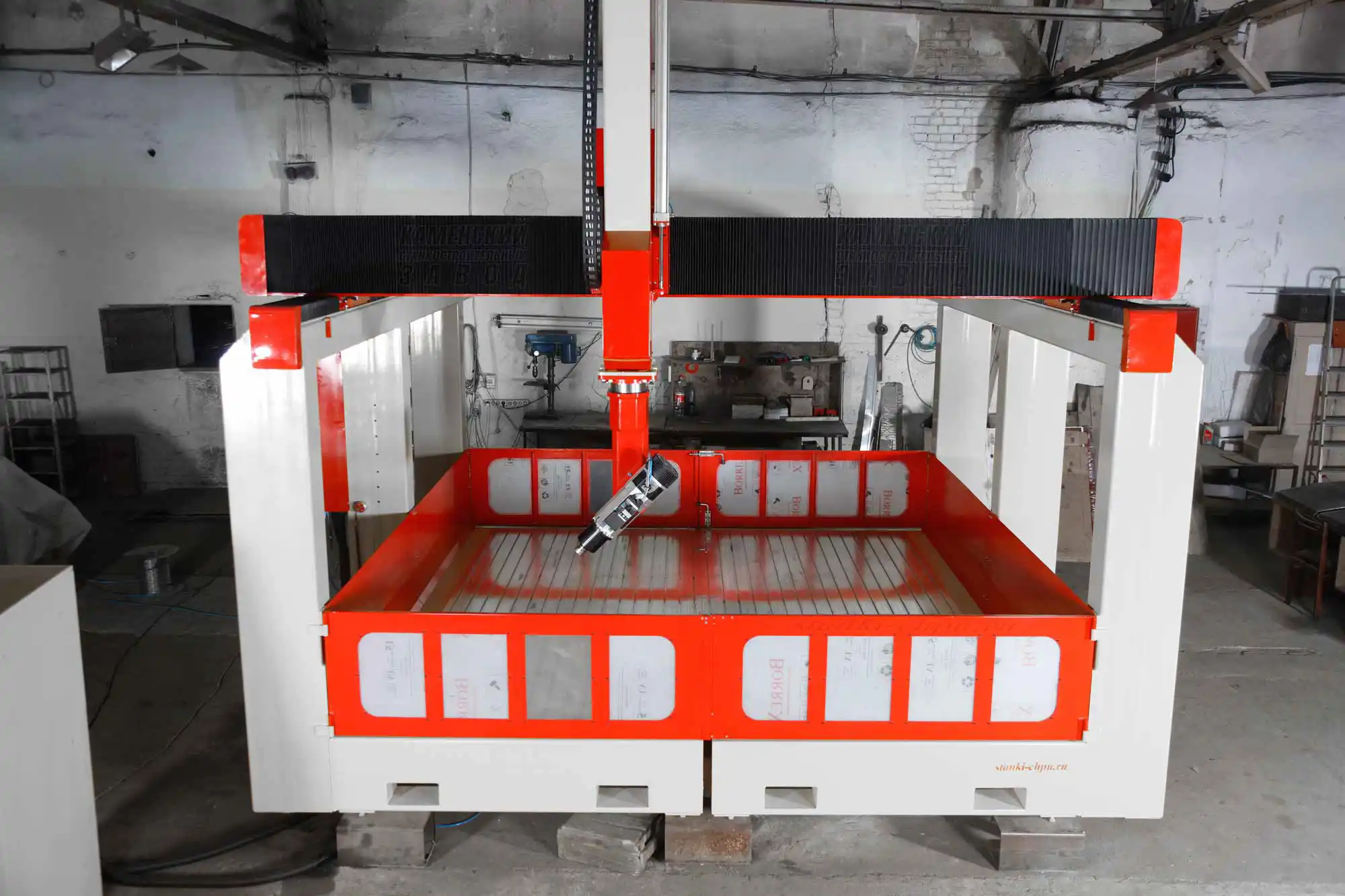

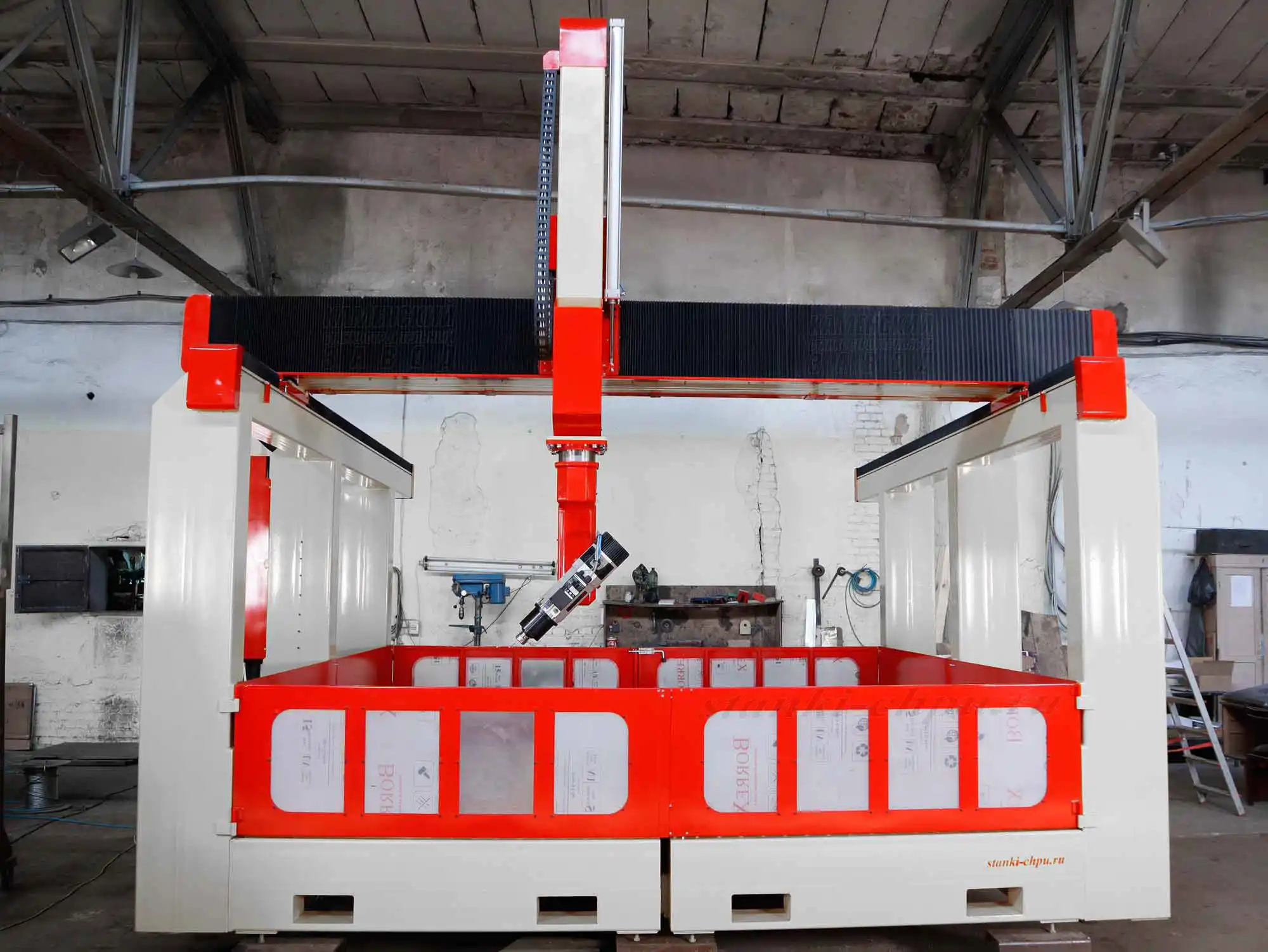

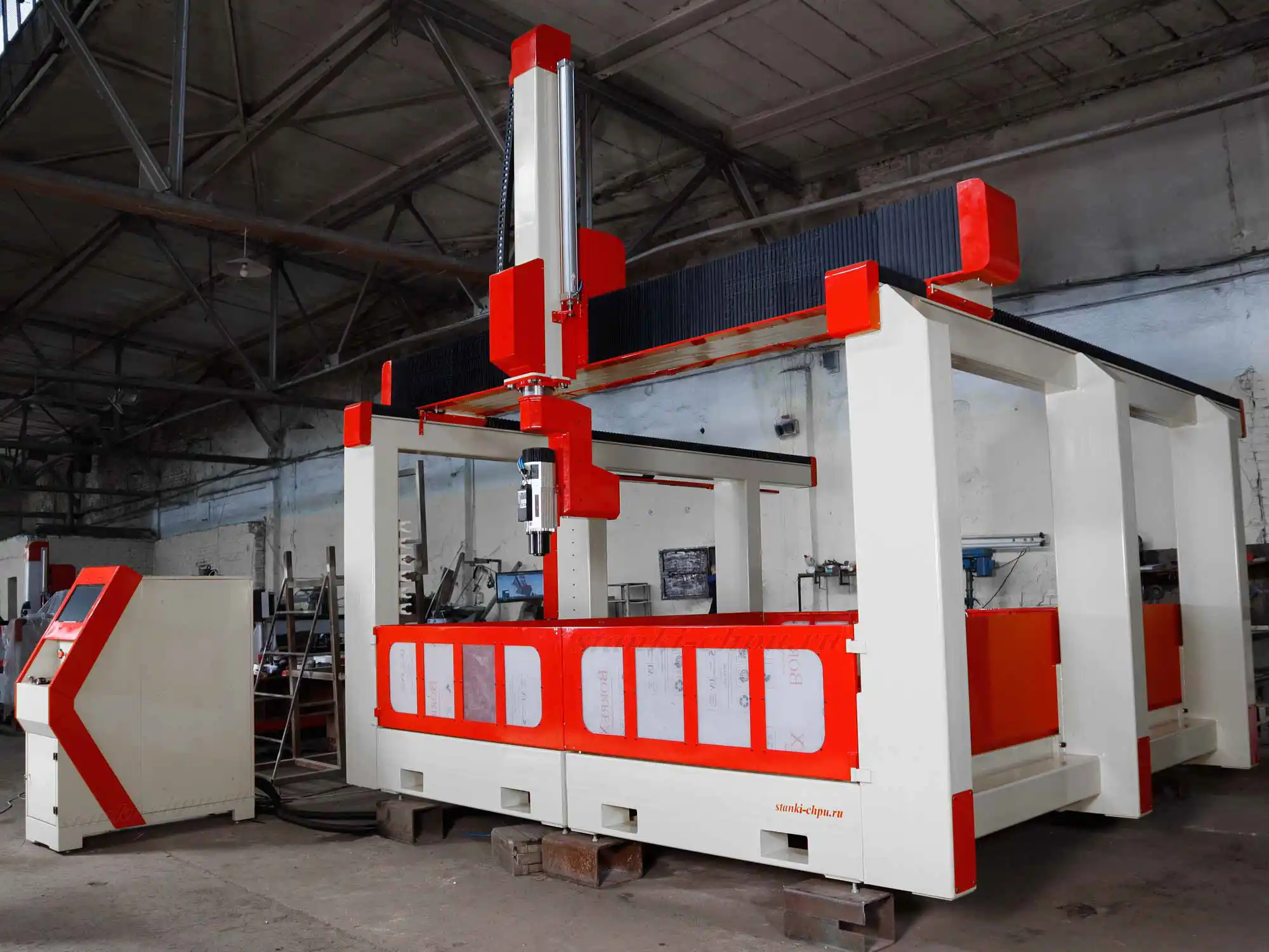

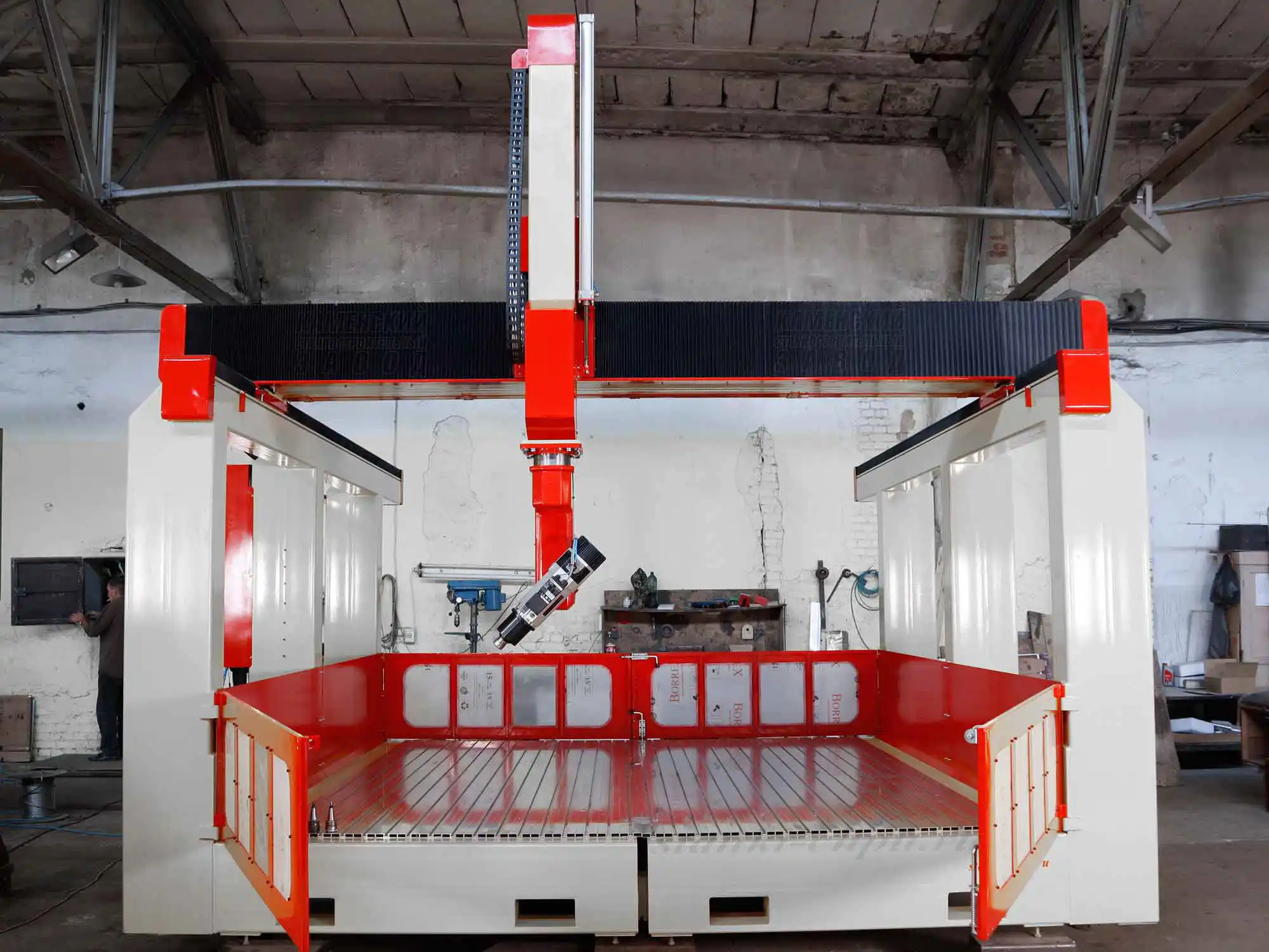

Фрезерный 5-осевой станок с ЧПУ 17Д предназначен для обработки дерева любых пород, а также пластика, акрилла, ПВХ, композита, а также пенопласта, вспененного пластика, пенополистирола и т.п.

Станок имеет внушительные габариты и позволяет выполнять фрезерную обработку изделий больших размеров. Станок имеет рабочий ход осей от 2х2 м до 2х4 м и 1.2 м по высоте.

Станок позволяет создавать изделия сложной формы, такие как деревянные статуи, фигуры, панно. Также станок позволяет производить мебель, двери, иконы и прочее.

Рама станка сварная, изготовлена из стальных профильных труб. Рамы фрезеруеются на станках нашего производства. Выполнена фрезеровка площадок под направляющие, что обеспечивает повышенную точность работы станка. По оси Y используется сдвоенный привод. На станке 17Д установлены качественные рельсовые направляющие, редукторы, систему привода, рейки и шестерни.

Данный фрезерный ЧПУ станок станет отличным помощником в Вашем бизнесе. Он может использоваться в таких сферах, как архитектура, мебельное производство, наружная реклама, сувенирное производство и многое другое.

Большинство наших станков оборудованы системами автовыравнивания порталов. При каждом обнулении станка портал восстанавливает геометрию координаты. Также Завод устанавливает системы аварийной остановки станка при срабатывании защиты на шпинделе или контроллерах координат.

СЕРВИСНАЯ ПОДДЕРЖКА
Наша служба техподдержки работает с 8.00 до 17.00 по местному времени. В случае возникновения каких-либо проблем или неисправностей с нашим оборудованием, наши специалисты смогут удаленно подключиться к Вашему компьютеру, который управляет Вашим станком с числовым программным управлением, выявить, а также в случае незначительного сбоя устранить возникшее препятствие для нормального функционирования станка. Процедура обращения в сервисную службу следующая: 1. Установите на Вашем компьютере программное обеспечение TeamViewer, для того, чтобы в случае необходимости наш специалист сможет удаленно подключиться к Вашему станку. 2. Позвонить в нашу службу сервисной поддержки (желательно по skype) и сообщить о существующей неисправности, предварительно по возможности подготовить видеоотчет, о том как работает станок и где возникает неисправность. 3. Наш специалист просмотрит видеоотчет, подключиться к станку, проверит установленный профиль станка, произведет необходимые настройки и калибровки, а также дать полезные рекоммендации по работе на станке. В случае, если проблему невозможно устранить удаленно, наш специалист сможет приехать к Вам, в этом случае, Вам необходимо, оплатить стоимость проезда нашего специалиста (в обе стороны), проживание, суточные, а также иные расходы согласно договора. Мы также готовы предоставить Вам послегарантийное обслуживание, которое оплачивается согласно договора.
БОНУСЫ ПРИ ПОКУПКЕ НАШЕГО СТАНКА
Приобретая наши станки с числовым программным управлением любой модели, мы дарим уникальную библиотеку трёхмерных моделей объемом более 15 гигабайт, применяя которую Вы сможете начать свое собственное производство изделий. Мы предоставляем ссылку на скачивание подарка, а также пароли доступа к архиву. Также в случае необходимости мы можем записать библиотеку на носитель клиента. Рыночная стоимость нашего подарка составляет 1500$.
ПРОЦЕДУРА ФОРМИРОВАНИЯ ЗАКАЗА
Уважаемые клиенты, заказать у нас станок Вы можете, очень просто, если интересует конкретная модель в базовой комплектации, то просто сообщаете нам что Вас интересует конкретная модель в базовой комплектации. Если данная модель имеется в наличии, то Вы подписываете договор, оплачиваете 100% и получаете свой заказ, если же такой модели в наличии нет, то производите оплату в размере 30% от стоимости станка, подписываете договор, оставшуюся сумму оплачиваете при получении своего заказа. Сроки изготовления станка обговариваются индивидуально. Если же Вам необходима конфигурация станка в соответствии с Вашими предпочтениями, то процедура заказа следующая: 1. Вы заходите на главной странице в раздел - Конфигуратор, и заполняете интересующие Вас пункты, включая - обязательные, нажимаете кнопку "отправить" и все, ждете звонка от нашего менеджера. 2. После того, как система сформирует Ваш запрос на получение коммерческого предложения, наш менеджер рассмотрит его в кратчайшие сроки, обязательно свяжется с Вами, уточнит необходимые детали для того, чтобы качественно, а главное учитывая Ваши предпочтения составить коммерческое предложение. 3. Подготовленное коммерческое предложение высылается на указанный Вами адрес, Вы внимательно проверяете, все ли Ваши пожелания учтены, в случае разночтений, сообщаете их нашему менеджеру, мы корректируем, и отправляем Вам на утверждение. 4. Вы подписываете договор, оплачиваете заказ - 100% или 30% от стоимости, и ожидаете его исполнения. Ваш заказ можете получить по почте, либо самостоятельно приехать к нам.
ВСЯ ПРОИЗВОДИМАЯ НАМИ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
Мы гарантируем качество исполнения сборки станка с числовым программным управлением. Качество используемых нами комплектующих при сборке станка подтверждается международными сертификатами соответствия. В результате чего, наши станки являются надежными, долговечными и простыми в эксплуатации.
Наши достижения

обработка камня, камнерез, чпу обработка, авито станок для камня, бизнес камнеообработка, гранит обработка камня, завод обработки камня, камнеообрабатывающий станок, изготовление балясин из камня
обработка камня, камнерез, чпу обработка, авито станок для камня, бизнес камнеообработка, гранит обработка камня, завод обработки камня, камнеообрабатывающий станок, изготовление балясин из камня
обработка камня, камнерез, чпу обработка, авито станок для камня, бизнес камнеообработка, гранит обработка камня, завод обработки камня, камнеообрабатывающий станок, изготовление балясин из камня
обработка камня, камнерез, чпу обработка, авито станок для камня, бизнес камнеообработка, гранит обработка камня, завод обработки камня, камнеообрабатывающий станок, изготовление балясин из камня

Рама станка

Станки данной серии имеют мощную раму, которая изготавливается из профильных труб 140х140 миллиметров с сечением стенки 10 мм. Конструкция рамы промышленного фрезерного ЧПУ станка имеет высокую жесткость, что обеспечивает станку устойчивость к нагрузкам динамического и статического плана, а также вибрации. Обработка площадок для установки направляющих производится по новейшим технологиям на обрабатывающих центрах с ЧПУ. Данный способ обработки позволяет фрезеровать поверхность, сверлить отверстия и нарезать резьбы за одну установку. Наличие приведенных особенностей позволяет достичь высокой точности работы наших промышленных фрезерных ЧПУ станков.

Портал

На станках с ЧПУ серии 17Д устанавливается мощный усиленный стальной портал высокой жесткости. Портал фрезеруется на станке с ЧПУ нашего производства. Конструкция портала устраняет все негативные воздействия вибрации, возникающей в процессе работы фрезерного станка. Благодаря конструкции портала данного станка перенос нагрузки происходит только вдоль осей направляющих. Особенности конструкции портала позволяют выполнять на данных станках фрезеровку изделий любой жесткости, в том числе и стали!

Направляющие

На станках серии 17Д установлены рельсовые (профильные) направляющие. Данные направляющие имеют хорошие характеристики трения, равномерность и плавность движения, точность установочных перемещений и длительно сохраняют точность; в них малое тепловыделение, их просто смазывать. Рельсовые направляющие обладают более высокой динамикой, жесткостью восприятия нагрузок, менее энергозатратны, лучше воспринимают нагрузки (и статические и динамические), обеспечивают плавность хода. Дает возможность работать с более твердыми материалами (медь, латунь, алюминий, полимерные материалы, искусственный камень, сталь).

Винты ШВП

На станках серии 17Д по координате Z применяются Высокопрецизионные (обладающий высокой точностью или созданный с соблюдением высокой точности параметров; высокоточный) винты ШВП диаметром 25 мм. Использование данных винтов ШВП исключает появления люфта при перемещении координат, обеспечивает высокую точность обработки и позиционирования, плавность хода, высокие показатели износостойкости.

Косозубая рейка

На станках серии 17Д по координатам X/Y применяется высокоточная косозубая рейка. Использование данных реек исключает появления люфта при перемещении координат, обеспечивает высокую точность обработки и позиционирования, плавность хода, высокие показатели износостойкости.

Координата Z станка

Конструкция оси Z отличается высокой точность и надежностью. Она позволяет выполнять обработку больших, объемных деталей. Благодаря особенностям конструкции на станках данной серии возможен ход по этой оси на 700 мм, при этом станок не теряет жесткости и может обрабатывать высокопрочные материалы, такие как камень и металлы, вплоть до стали.

Шаговые двигатели

Для перемещения осей на серии 17Д используются мощные шаговые двигатели с крутящим моментом 8.5 N.m и током 4,5-5,6 А. Главное преимущество шаговых двигателей — это их точность при низкой стоимости. На серии 17Д установлены шаговые двигатели с шагом 0,8-1,8 градуса, что позволяет изготавливать на станке высокоточные, качественные изделия.

По желанию заказчика, за дополнительную плату возможна установка приводов с обратной связью, так называемый энкодер или сервопривод. Данная опция увеличивает точностные и скоростные характеристики станка, а так же предотвращает ошибки при работе оборудования.

Профессиональный шпиндель
shpindel

На станках серии 17Д установлен проф. шпиндель с воздушным охлаждением. Мощность шпинделя составляет 3 кВт, возможна установка шпинделя мощность до 12 кВт. Частота вращения шпинделя 6000-24 000 об/мин. Его наличие позволяет обеспечивать практически круглосуточную загрузку станка с ЧПУ, а так же:

  • Работа станка 24 часа в сутки
  • Высокая скорость работы фрезами большого диаметра
  • Повышен рабочий ресурс и отказоустойчивость
  • Возможность работы с твердыми материалами
Алюминиевый стол с Т-пазами

В базовой комплектации установлен алюминиевый пазовый стол. Он удобен и долговечен, крепление заготовки на него осуществляется с помощью специальных зажимных болтов. На станки данной серии возможна также установка вакуумного стола без дополнительной платы. Вакуумный стол – это более прогрессивная технология, когда заготовку не нужно крепить к столу, достаточно просто положить ее на стол и она будет там удерживаться с помощью специальных вакуумных присосок. Однако для своей работы вакуумный стол потребует также наличие вакуумного насоса. Возможна также и поставка вакуумного насоса (дополнительная опция).

Наличие вакуумного стола позволяет экономить в процессе производства время на фиксацию заготовки до 10 раз в сравнении с технологиями механического крепления. Деталь лишь устанавливается в нужной области вакуумного стола, после чего происходит его запуск. Наилучшим образом такой тип стола подходит для обработки листовых материалов. Может крепить как дерево, так и металл, пластмассу, резину, кожу, стекло, листы МДФ и т. д. Не подходит такой стол лишь для крепления некоторых заготовок неправильной формы.

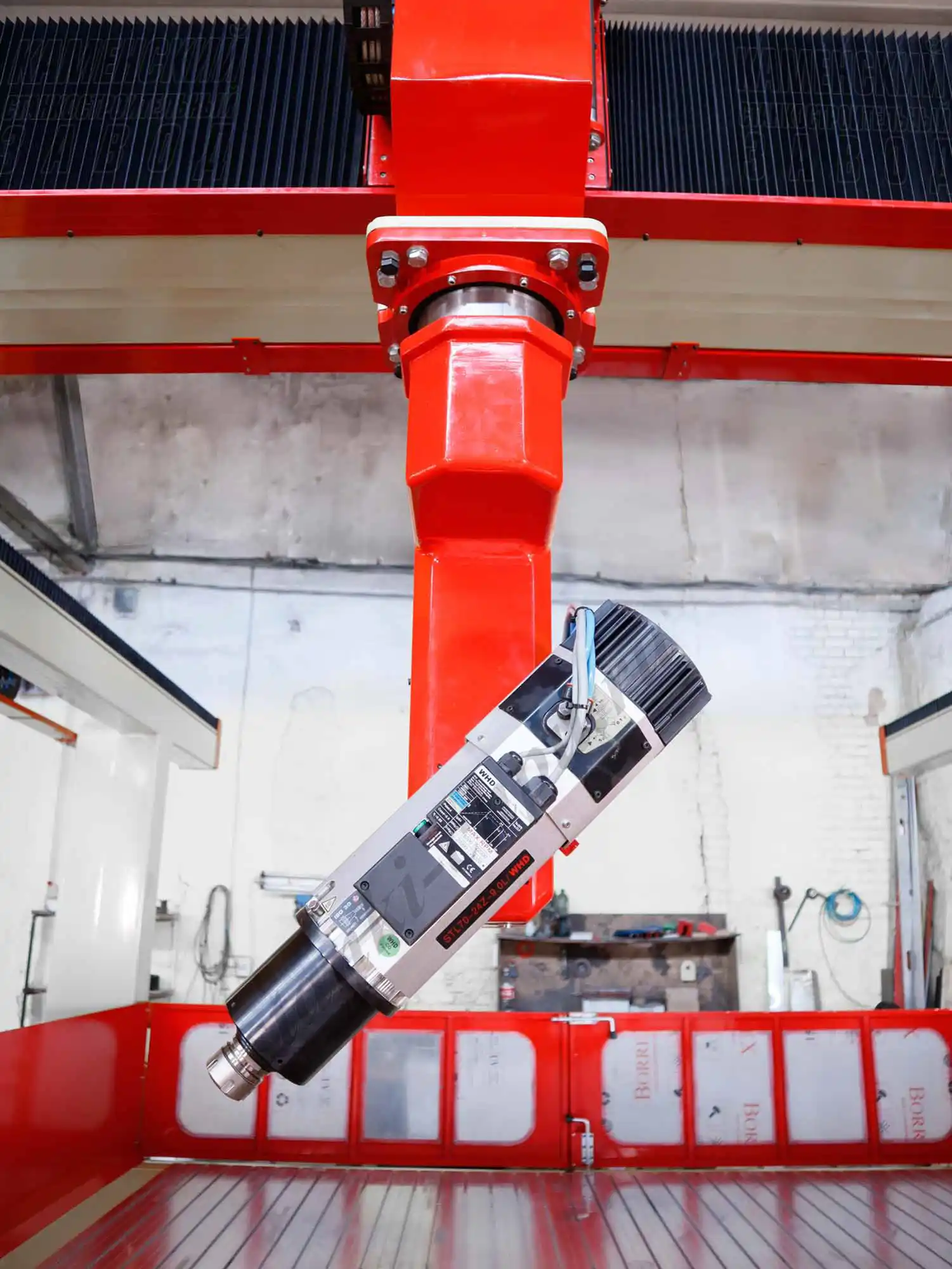

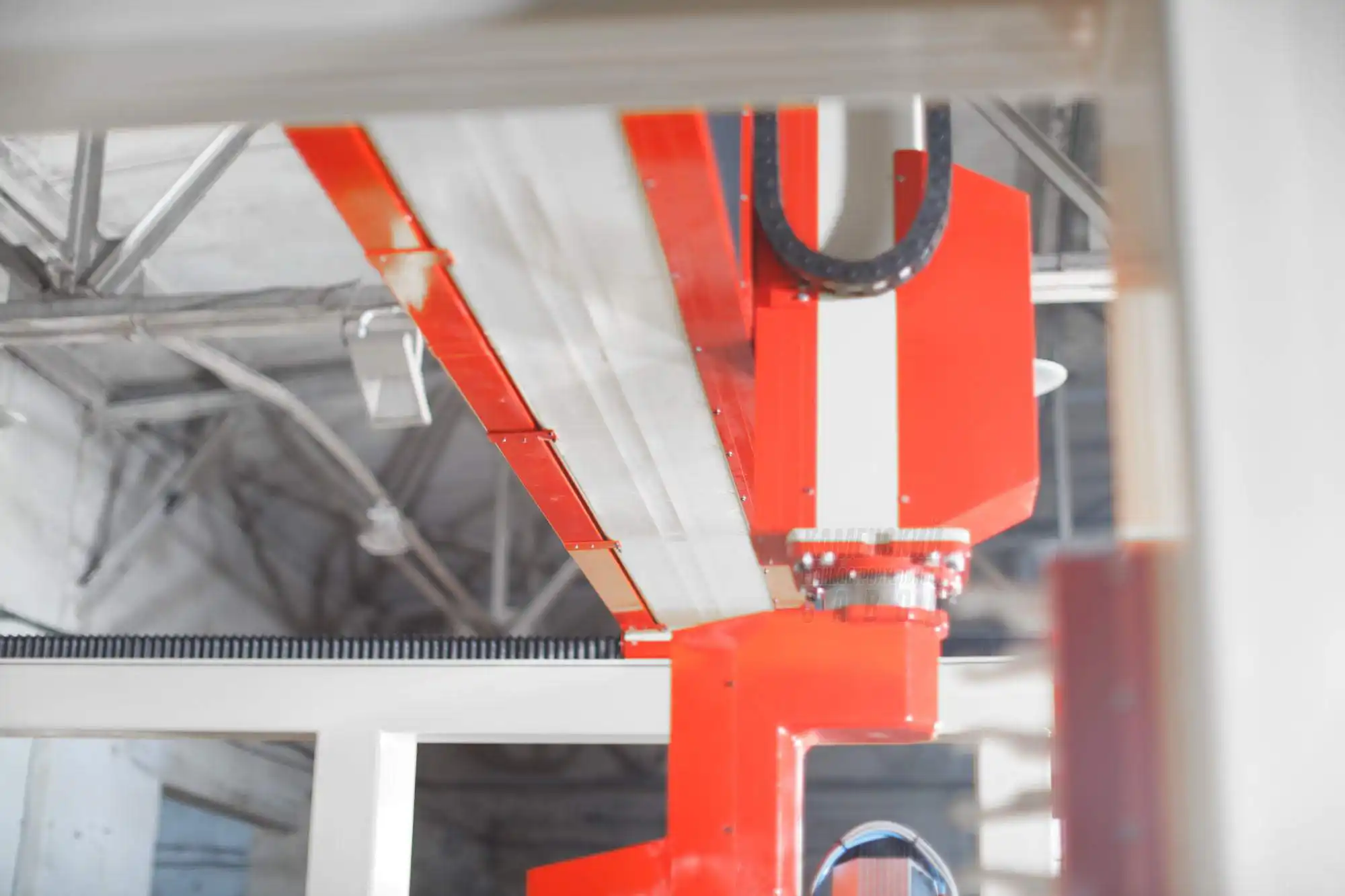

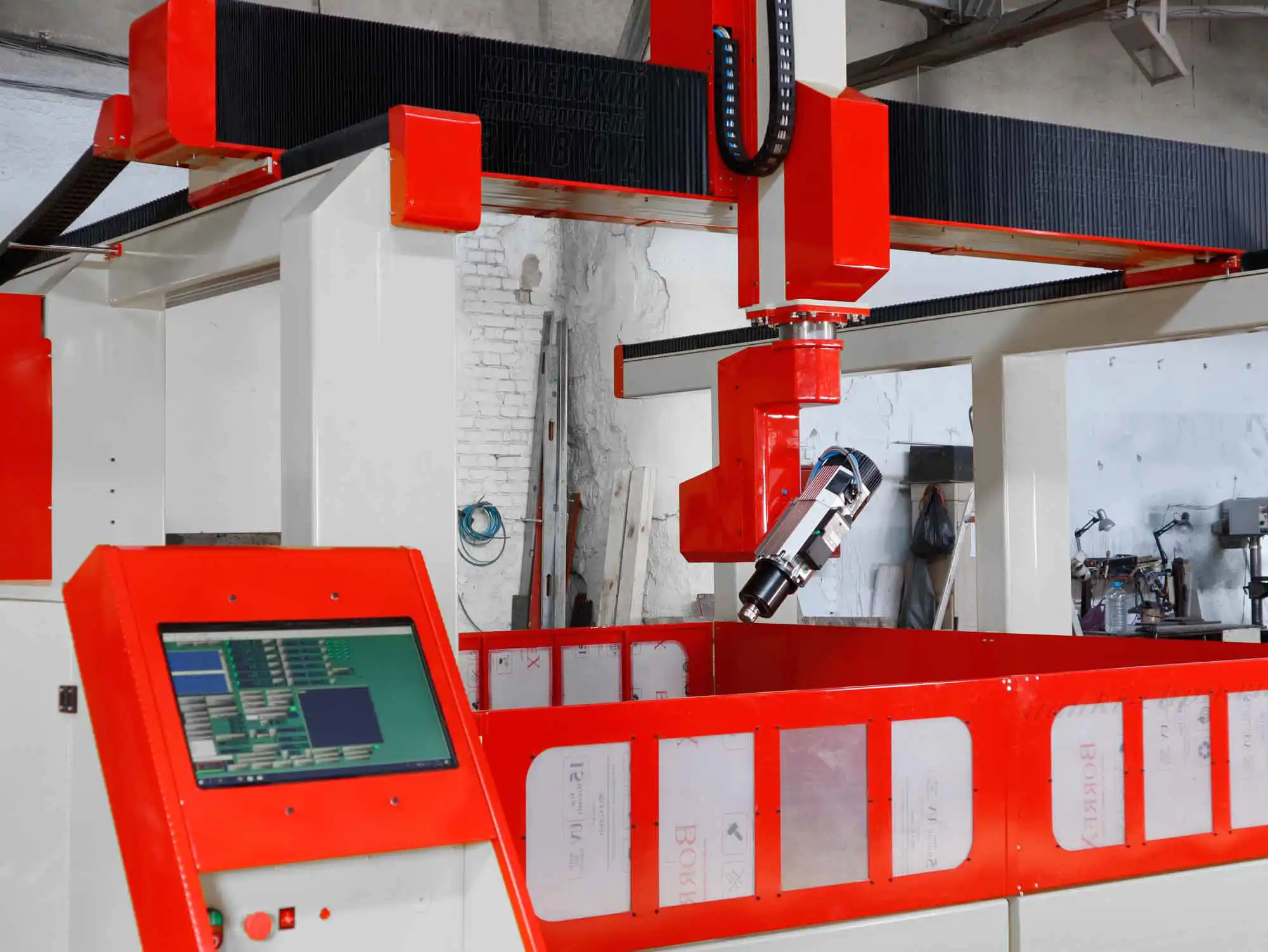

Поворотная голова (пятая ось)

На станка ЧПУ 17Д устанавливается поворотная голова (5 координата) производства нашего завода. Она является специальным устройством, устанавливаемым в месте крепления шпинделя, обеспечивающим ему возможность дополнительного перемещения и вращения.

Пятая координата дает обрабатывающему инструменту ЧПУ станка дополнительные степени свободы, за счет чего ЧПУ станок может выполнять обработку более сложных изделий.

Благодаря установке пятой координаты на наш 3D фрезерный ЧПУ станок 17Д, становится возможным производство сложных фигур, таких как статуи, скульптуры и т.д.

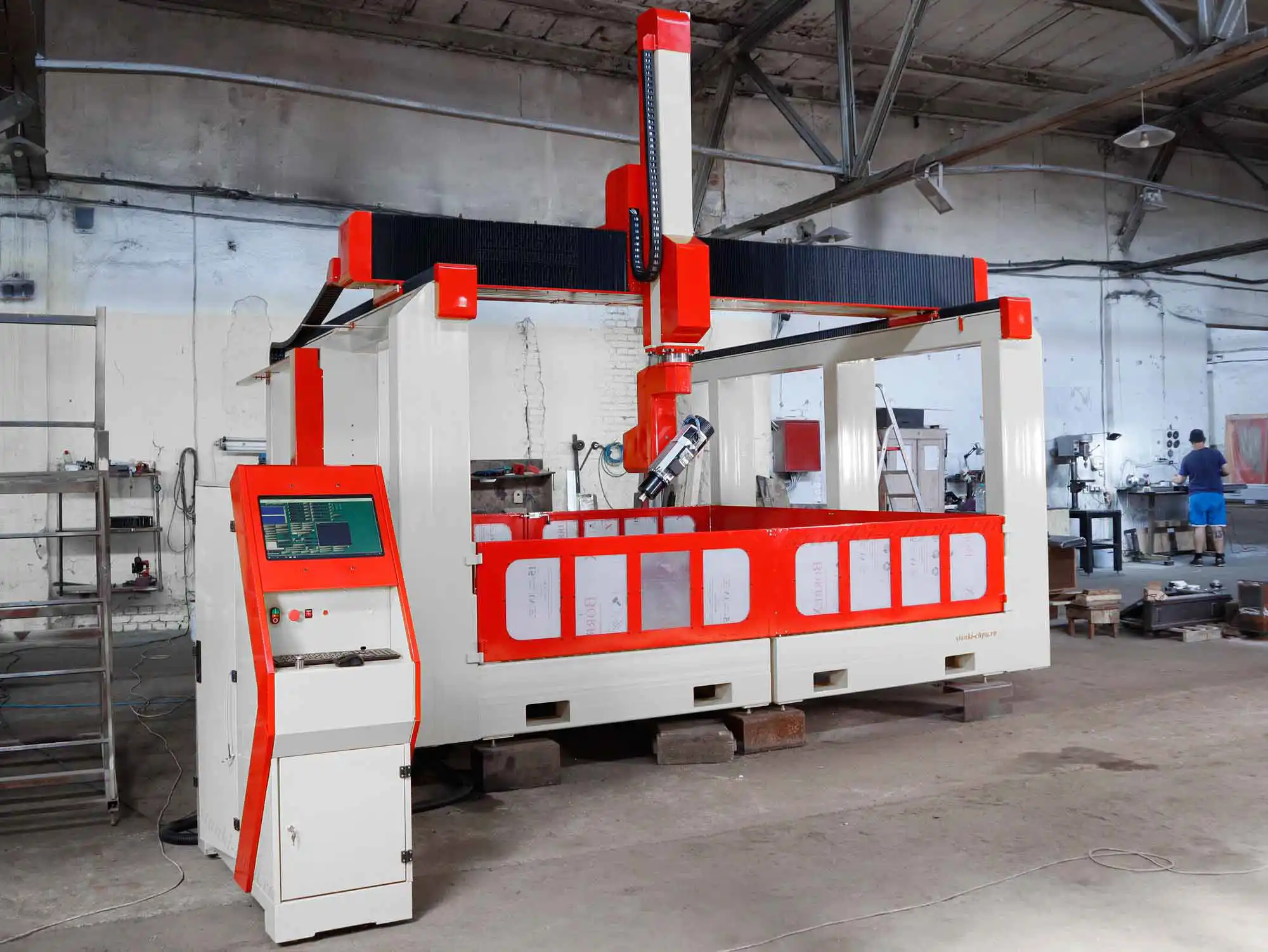

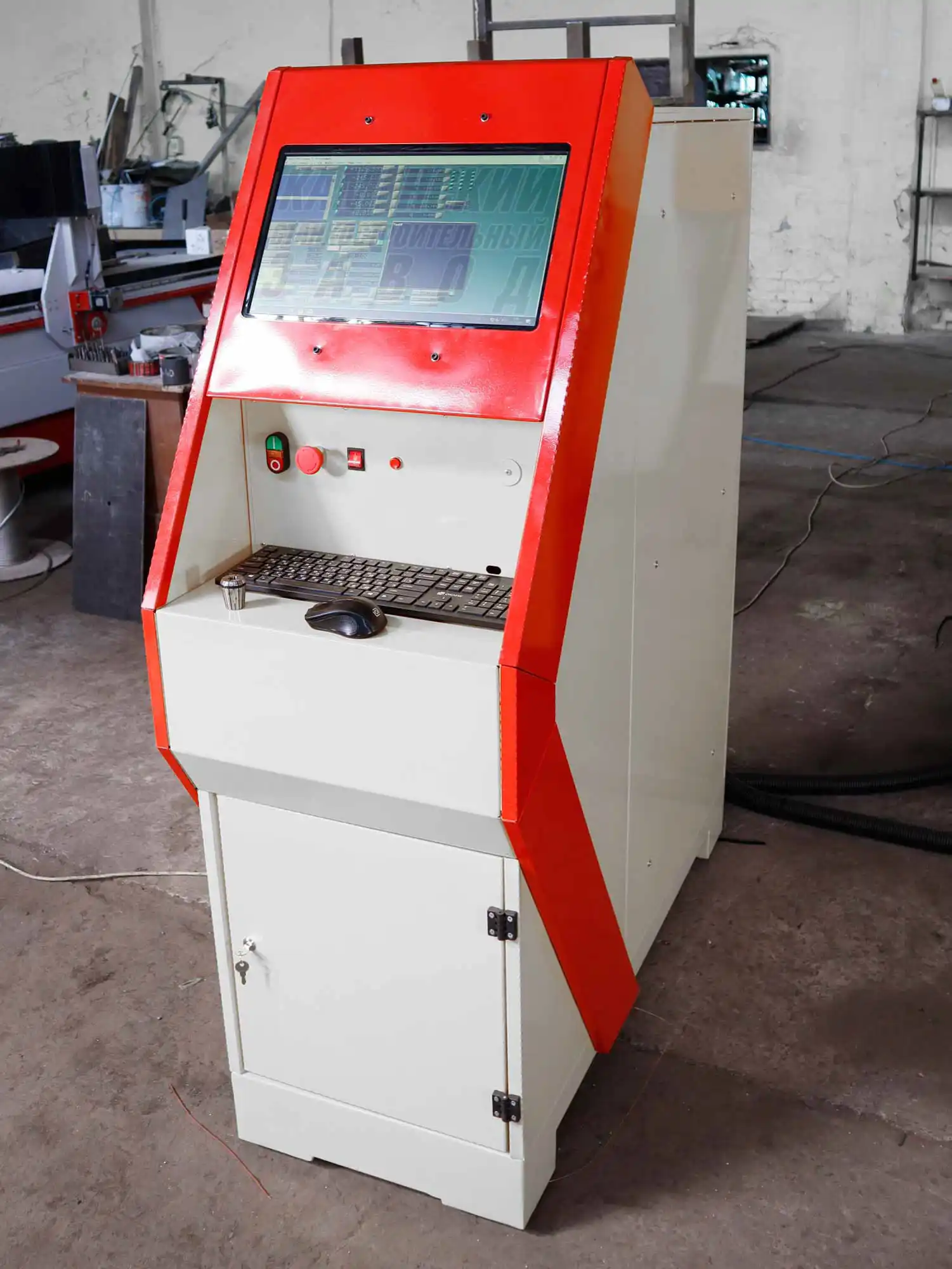

Блок управление и ПО

Блок управления станком серии 17Д собран из высококачественных комплектующих мировых производителей и надежную защиту от электромагнитных помех, в совокупности с проф. ПО обеспечивает стабильную работу станка и качество изготавливаемых изделий. ПО обеспечение имеет русскоязычную панель управления и меню, а также является интуитивно понятным.

Программное обеспечение фрезерных ЧПУ для деревообработки

Каменский станкостроительный завод Twitte предоставляет своим покупателям все необходимое для полноценной работы на промышленном фрезерном ЧПУ станке для деревообработки программное обеспечение. При покупке станка вместе с компьютером завод Twitte осуществляет его настройку, полностью подготавливая к работе на ЧПУ станке.

Внимание! Сейчас действует акционное предложение, благодаря чему кроме программного обеспечения при покупке фрезерного ЧПУ станка вы получаете также диск с подборкой моделей для обработки на ЧПУ станке. Диск содержит около 5000 моделей!

Доп. опции

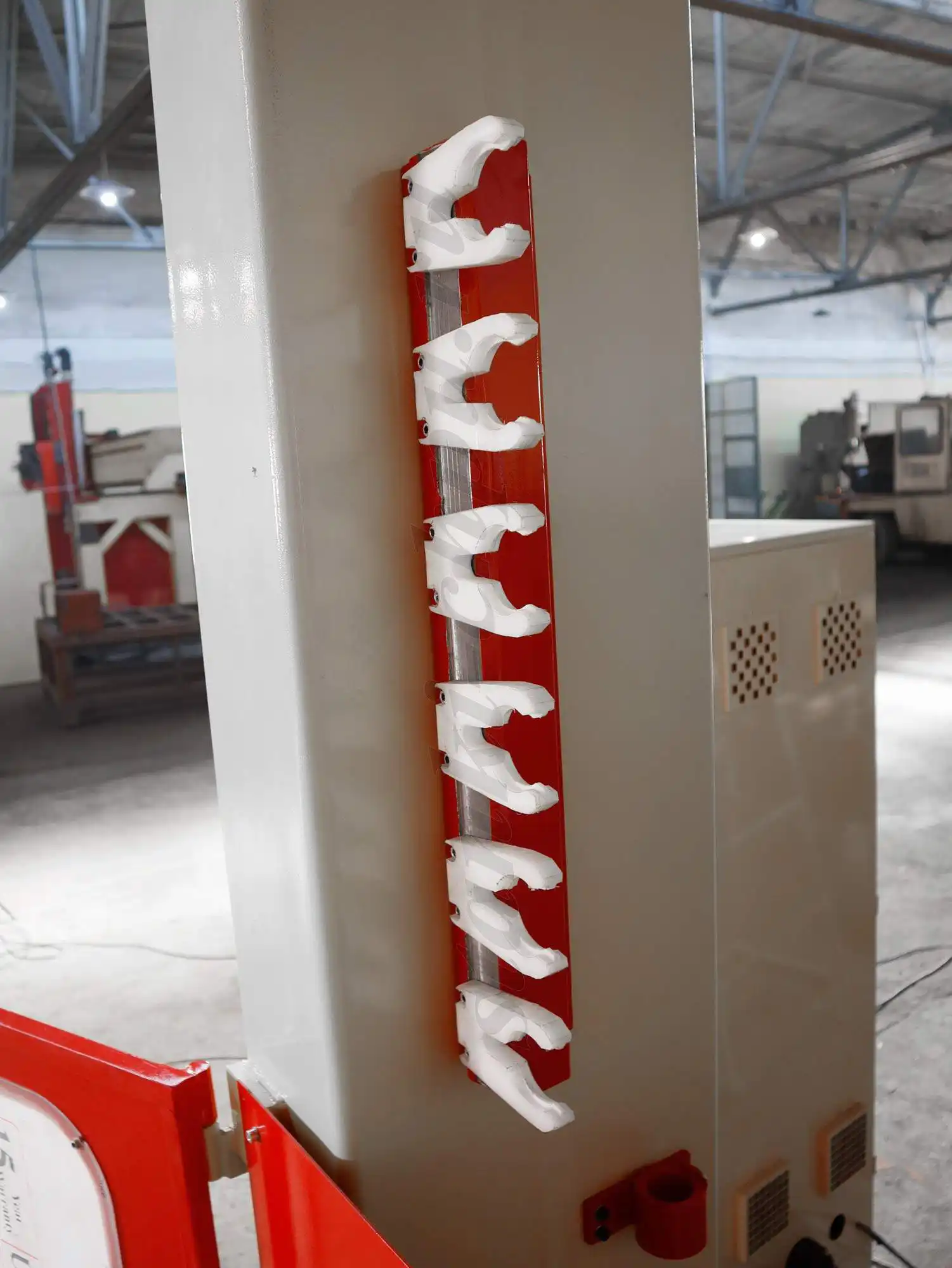

Шпиндель с автоматической сменой инструмента (опция)
shpindel

На всех станках, входящих в данную серию возможна установка шпинделя с автоматической сменой инструмента. Наличие шпинделя данного типа существенно ускоряет работу и сводит к минимуму участие оператора. В специальные кассеты закрепляется инструмент, который будет использоваться в процессе обработки. Сама же смена инструмента, также, как и прочие операции обработки, задаются в управляющей программе и станок меняет кассеты с инструментам сам в положенное время.

Благодаря наличию системы автоматической смены инструмента оператору не нужно следить, когда станок закончит черновую обработку, чтобы сменить фрезу и загрузить новую управляющую программу, он делает все подготовительные операции только один раз, благодаря чему он может обслуживать больше станков и сам процесс обработки идет быстрее.

Токарная ось + 2500$ (опция)

Установка токарной оси расширяет возможности станка и позволяет делать кругло фрезерную обработку, это позволит изготавливать такие изделия как статуэтки, балясины, ножки столов и стульев, колонны из дерева и камня и другие изделия близкие к цилиндрическим.

На ЧПУ станка серии 17Д предусмотрена установка токарной оси 2 вариантов: стандартная горизонтальная (левая часть фото) и вертикальная (правая часть фото). Вертикальная ось вращения позволяет обрабатывать изделия большего сечения. Стоимость установки горизонтальной оси – 2500$, вертикальной – 3500$.

Фрезы от 500 руб. (опция)

Очень важным моментом в работе станка с ЧПУ является подбор фрез. Мы предлагаем качественные фрезы по не высокой цене, из стали с твердостью 55 HRC с карбид-вольфрамовым напылением, что сохраняет отличные режущие свойства фрезы долгое время и при сильных нагрузках. А комплект цанг позволит работать Вам инструментом с разными диаметрами.

Расширенный обучающий курс по созданию программ +75$

При покупки станка мы предоставляем бесплатный обучающий курс по работе на станке и созданию управляющих программ (УП). Так же при желании наши специалисты могут предоставить расширенный курс обучения который включает в себя видео уроки в таких программах как (ArtCAM, PowerMILL, madCAM и др.) и индивидуальные занятия по средствам Skype продолжительностью 2 часа.

Стоимость расширенного обучающего курса 3-осевой обработки составляет 75$, 4-осевой обработки – 150$, 5-осевой обработки – 400$.

Программное обеспечение

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

Транспортная упаковка

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.


  • 1    Станок.
  • 2    Блок управления.
  • 3    Набор фрез.
  • 4    Цифровой носитель с инструкциями.
  • 5    Соединительный кабель для блока управления.

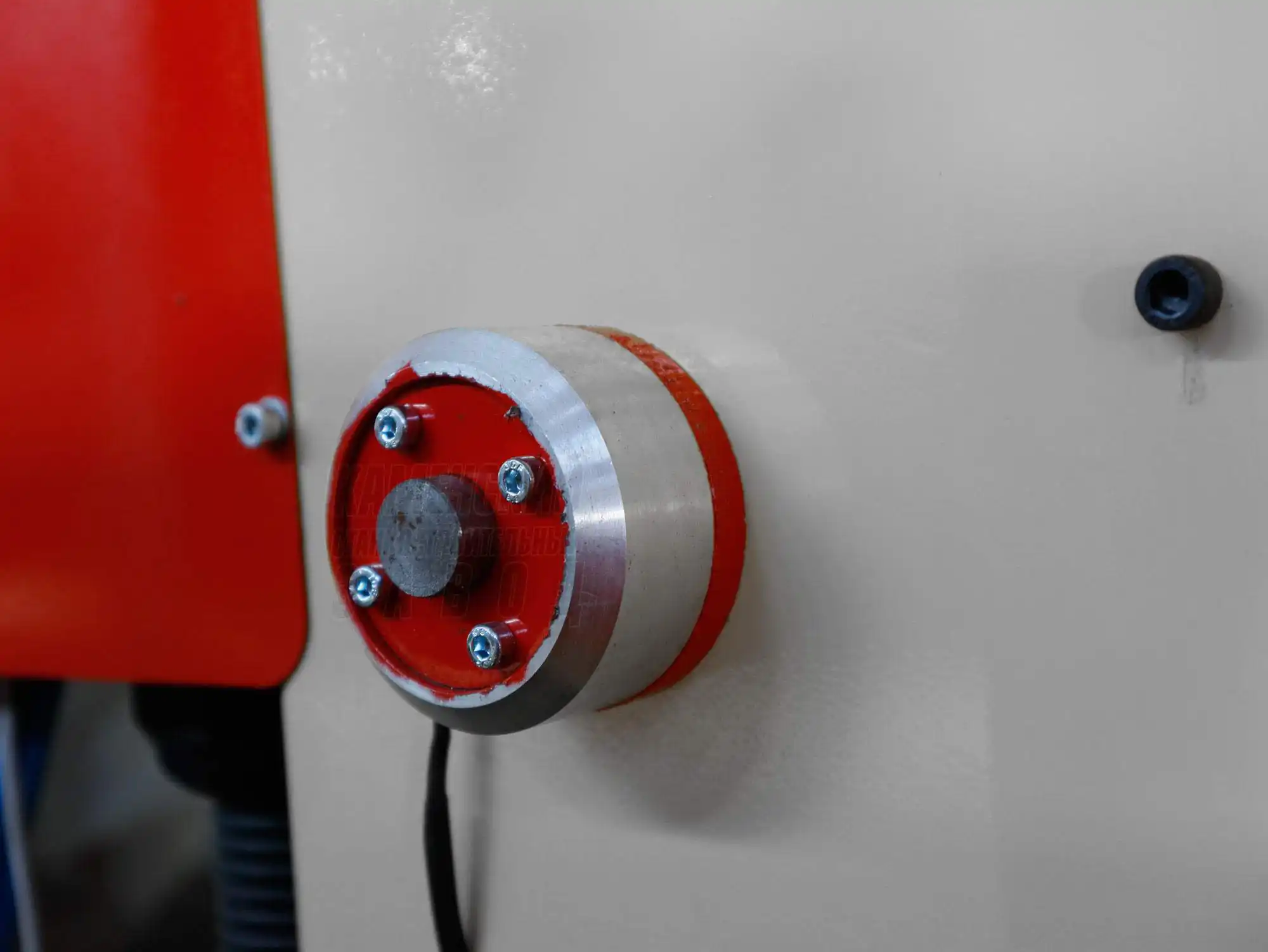

  • 6    Датчик обнуления инструмента.
  • 7    Концевые индуктивные датчики на все оси.
  • 8    Прижимы заготовки - 4 шт.
  • 9    Система охлаждения для шпинделя (помпа).
  • 10  Щетка для удаления стружки на шпиндель.
  • 11  Ключи для шпинделя.
  • 12  Набор шестигранных ключей.
  • 13  Ящик для инструмента.
  • 14  Технический паспорт в электронном виде.
  • 15  Программное обеспечение.
  • 16 Помощь с постпроцессором для программ.
  • 17  Виброопоры - 4 шт
  • 18  Обучение работе на станке - 2-3 часа.
  • 19  Техподдержка – удаленная.
  • 20  Бесплатные 3D модели - 5000 шт.
  • 21  Наше радушие - безграничное 🙂 🙂

2D-обработка

3D-обработка

4D-обработка (при установке 4-й координаты)

5D-обработка

Обработка камня

Изготовление литейных форм

Изготовление деталей из цветных металлов

Изготовление объемных 3D-фигур из пенопласта

Изготовление объемных статуй из дерева

Изготовление объемных статуй из камня

Иконы

Сувениры

Мебель, детали интерьера

Производство дверей

Наружная реклама

Композитные панели
