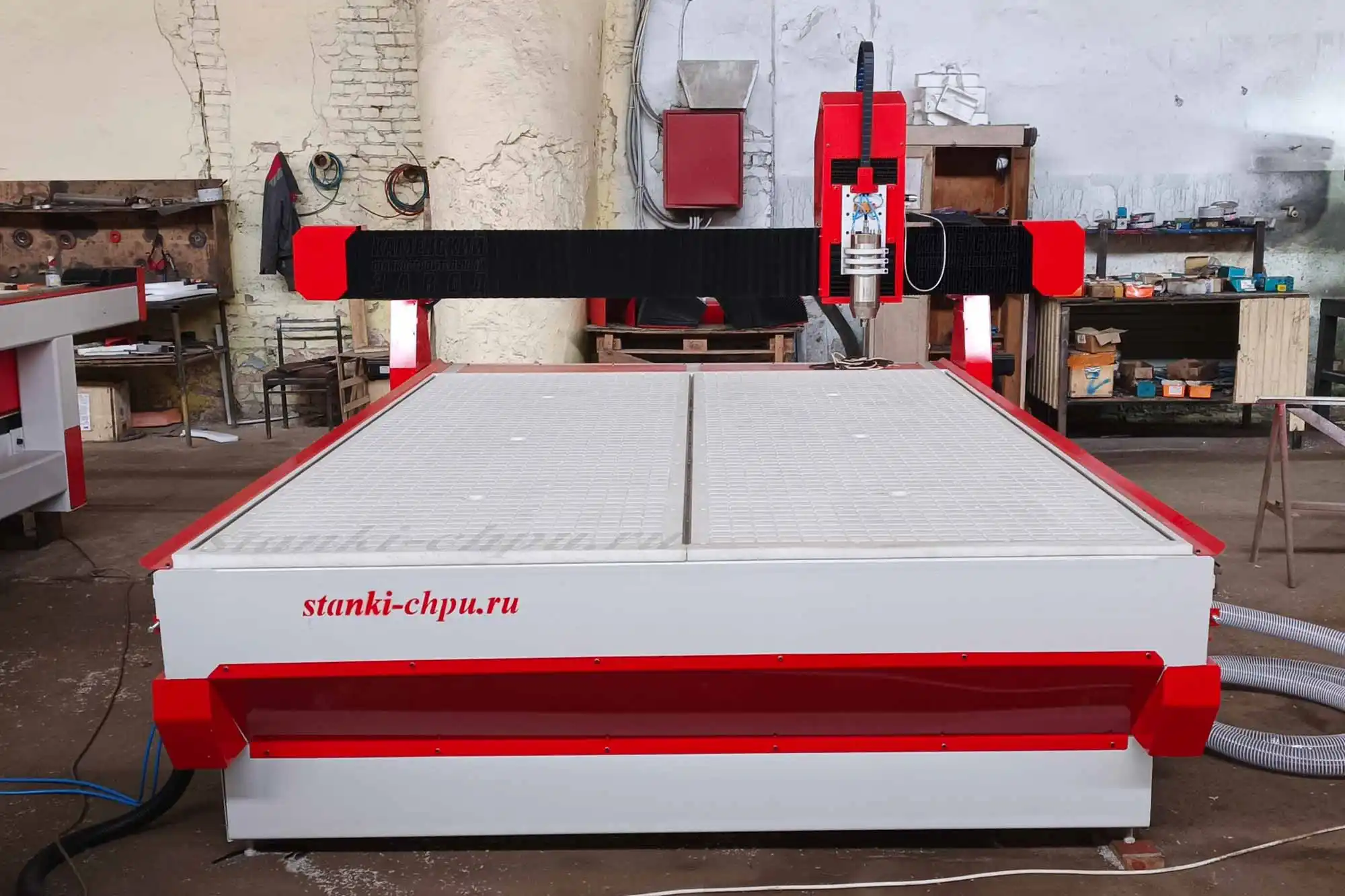

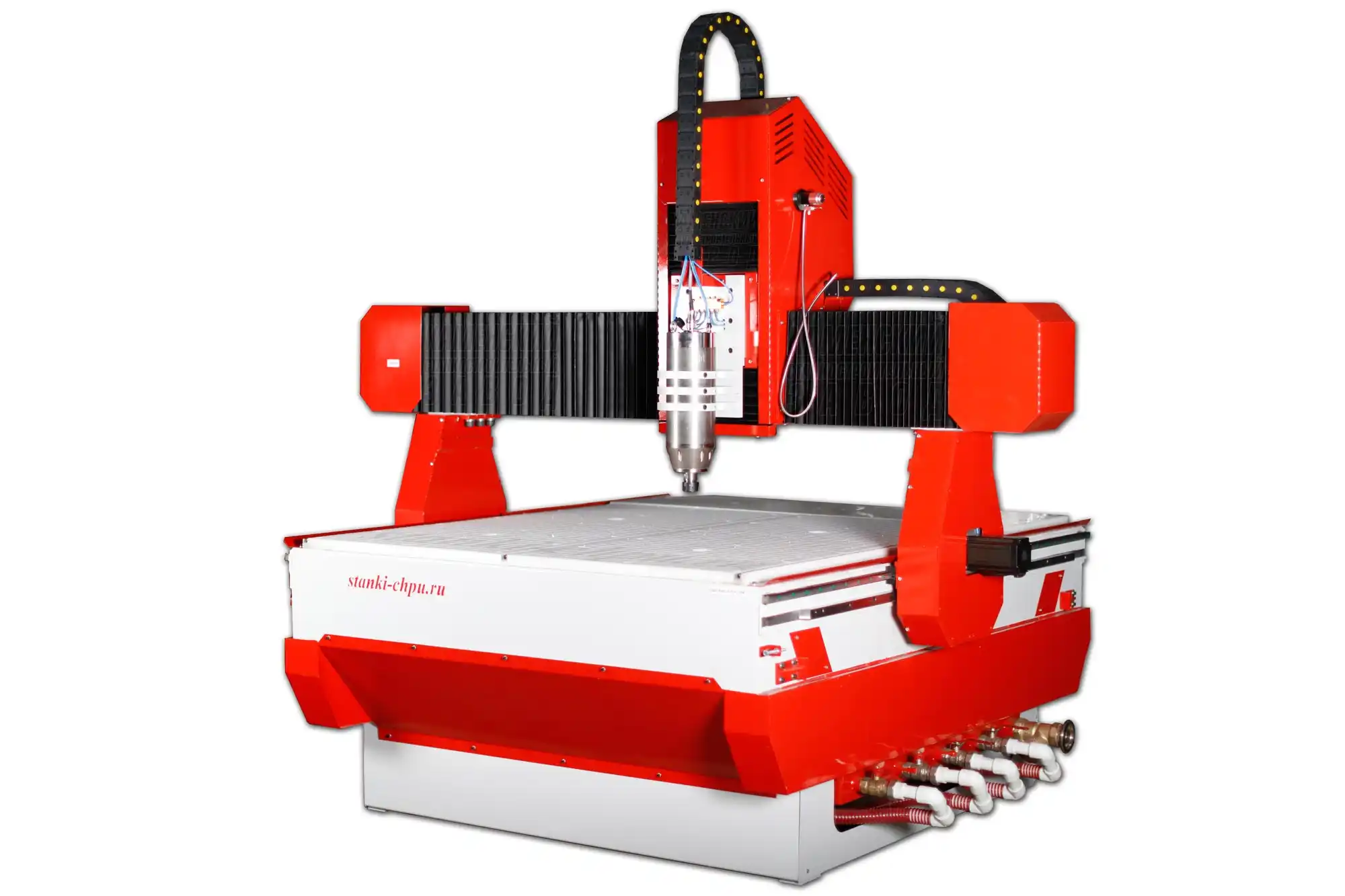

ФРЕЗЕРНЫЕ СТАНКИ ЧПУ ПО ДЕРЕВУ – СЕРИЯ СМ ПЛЮС С ФРЕЗАМИ ДО 8 ММ

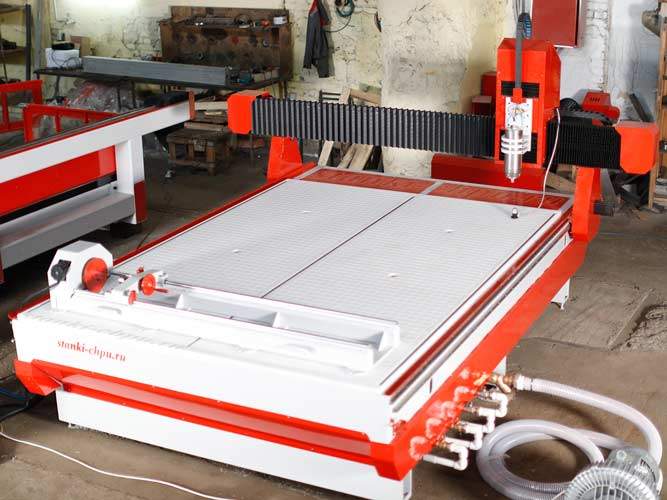

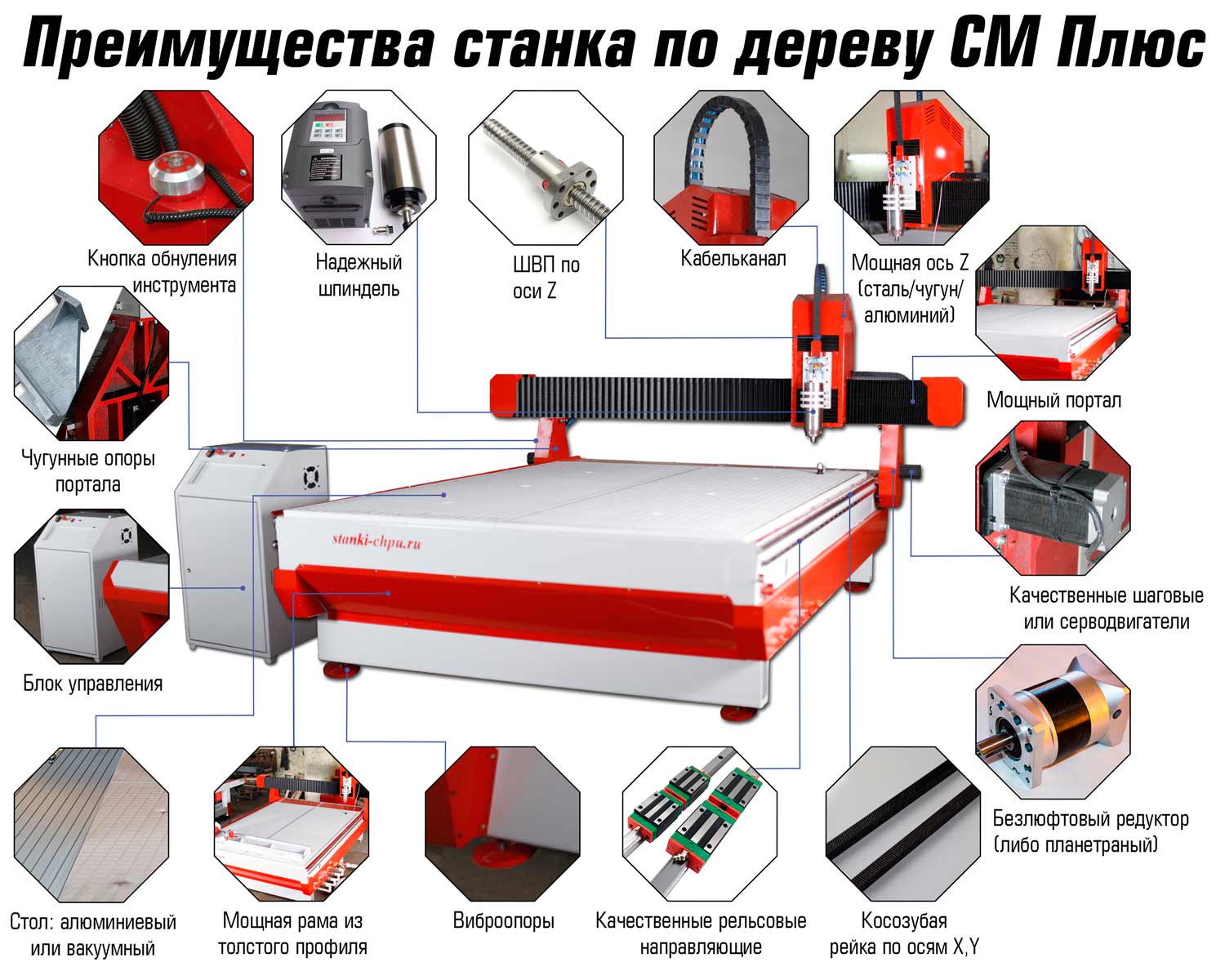

Станки данной серии имеют мощную раму, которая изготавливается из профильных труб 140х140 миллиметров с сечением стенки 10 мм. Конструкция рамы промышленного фрезерного ЧПУ станка имеет высокую жесткость, что обеспечивает станку устойчивость к нагрузкам динамического и статического плана, а также вибрации. Обработка площадок для установки направляющих производится по новейшим технологиям на обрабатывающих центрах с ЧПУ. Данный способ обработки позволяет фрезеровать поверхность, сверлить отверстия и нарезать резьбы за одну установку. Наличие приведенных особенностей позволяет достичь высокой точности работы наших промышленных фрезерных ЧПУ станков.

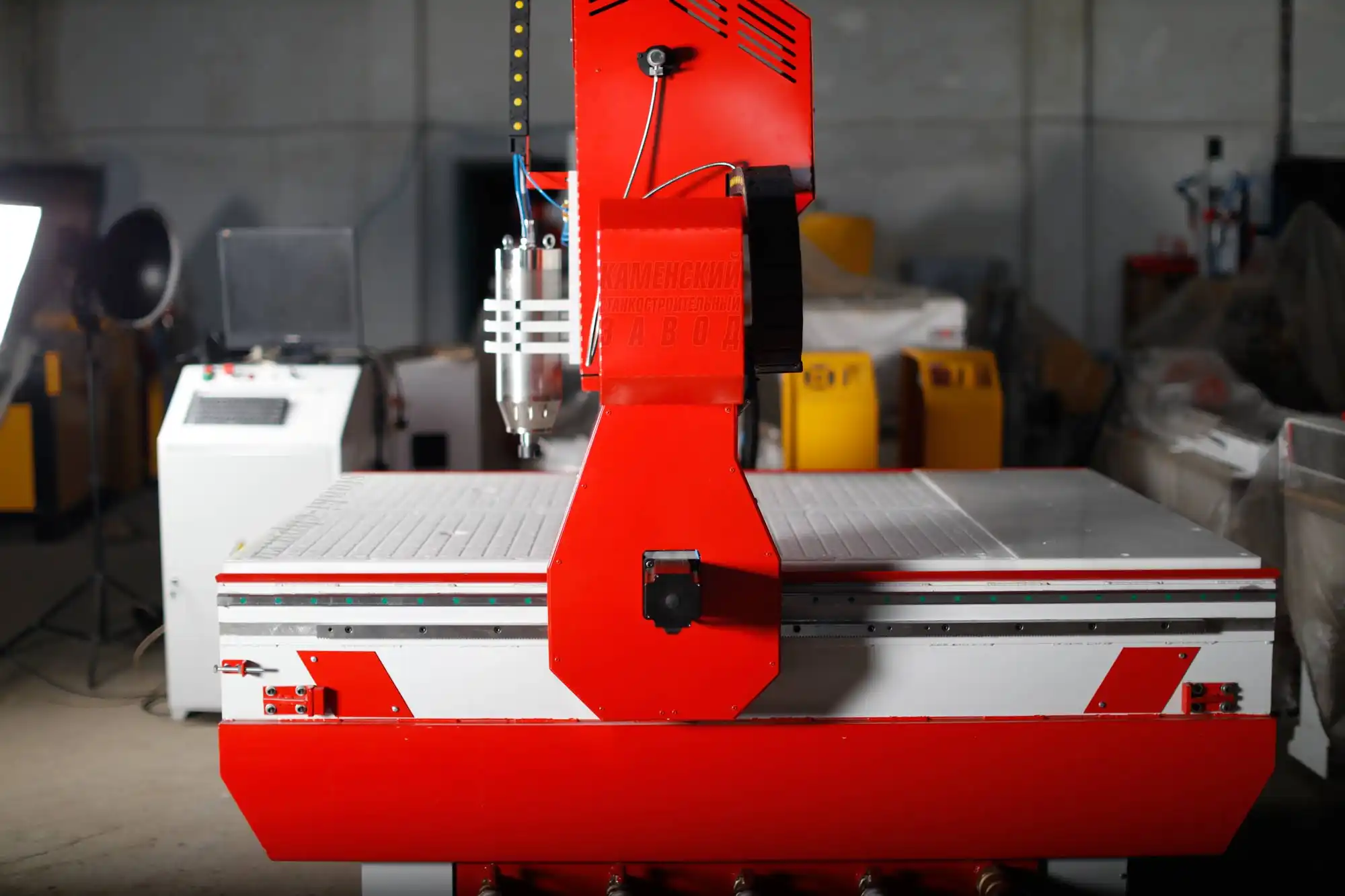

Мощные боковые опоры портала изготовлены из чугуна, что повышает надежность станка, устойчивость к нагрузкам и вибрациям, а также повышает качество изготавливаемых на нем изделий. Боковые усиления обрабатываются на фрезерных станках с ЧПУ нашего производства. Дополнительные меры усиления, установленные на станках серии СМ ПЛЮС повышают точность их работы, надежность, а также позволяют работать на более высоких скоростях без ущерба для станка и качества получаемых изделий.

Редуктора на станках серии СМ ПЛЮС изготовлены на чугунной основе, а процесс сборки частично автоматизирован, по запатентованной технологии разработанной специалистами Каменского Станкостроительного Завода, в корне отличающегося от китайских аналогов.

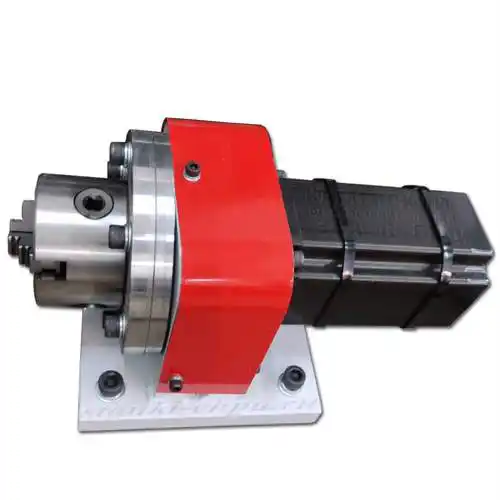

Так же по желанию заказчика, за дополнительную плату, возможна установка планетарных или волновых редукторов, что повысит точность обработки на твердых материалах и повысит ресурс работы станка, данная опция ставит станок серии СМ ПЛЮС в один ряд с такими мировыми брендами как Haas и др. при этом сохраняя относительно приемлемую стоимость.

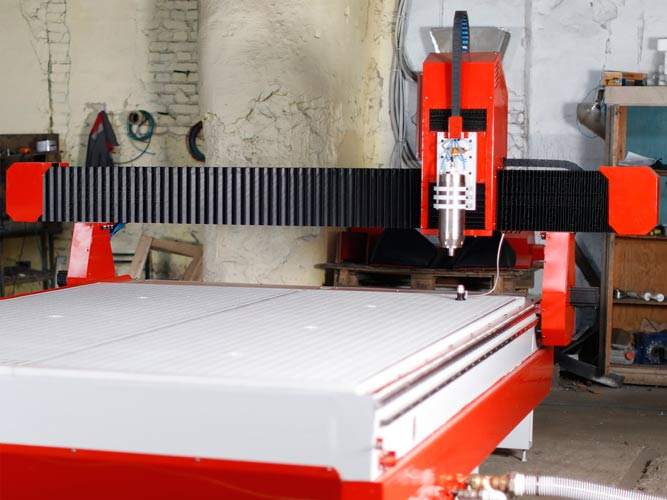

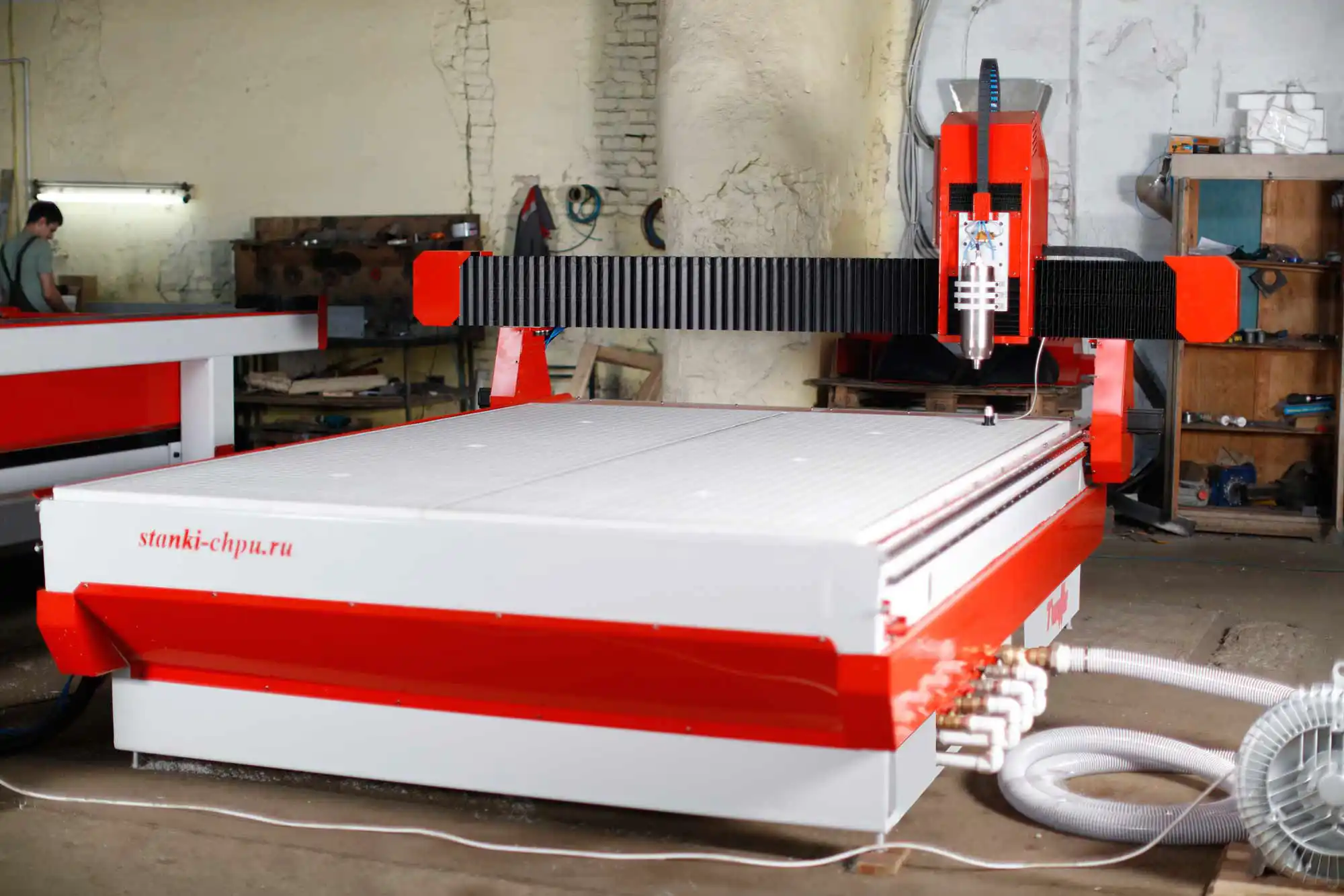

На станках с ЧПУ серии СМ ПЛЮС устанавливается мощный усиленный стальной портал высокой жесткости. Портал фрезеруется на станке с ЧПУ нашего производства. Конструкция портала устраняет все негативные воздействия вибрации, возникающей в процессе работы фрезерного станка. Благодаря конструкции портала данного станка перенос нагрузки происходит только вдоль осей направляющих. Особенности конструкции портала позволяют выполнять на данных станках фрезеровку изделий любой жесткости, в том числе и стали!

На станках серии СМ ПЛЮС установлены рельсовые (профильные) направляющие. Данные направляющие имеют хорошие характеристики трения, равномерность и плавность движения, точность установочных перемещений и длительно сохраняют точность; в них малое тепловыделение, их просто смазывать. Рельсовые направляющие обладают более высокой динамикой, жесткостью восприятия нагрузок, менее энергозатратны, лучше воспринимают нагрузки (и статические и динамические), обеспечивают плавность хода. Дает возможность работать с более твердыми материалами (медь, латунь, алюминий, полимерные материалы, искусственный камень, сталь).

На станках серии СМ ПЛЮС по координате Z применяются Высокопрецизионные (обладающий высокой точностью или созданный с соблюдением высокой точности параметров; высокоточный) винты ШВП диаметром 20 мм. Использование данных винтов ШВП исключает появления люфта при перемещении координат, обеспечивает высокую точность обработки и позиционирования, плавность хода, высокие показатели износостойкости.

На станках серии СМ ПЛЮС по координатам X/Y применяется высокоточная косозубая рейка сечением 20 мм. Использование данных реек исключает появления люфта при перемещении координат, обеспечивает высокую точность обработки и позиционирования, плавность хода, высокие показатели износостойкости.

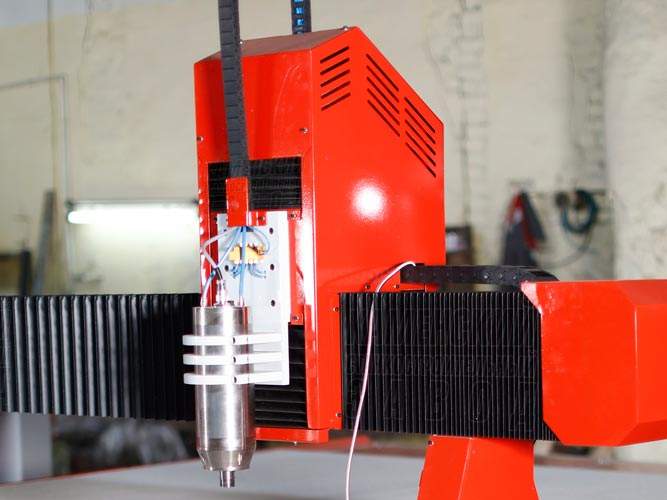

Конструкция оси Z отличается высокой точность и надежностью. Ось Z может быть изготовленна в нескольких вариантах:

• Стандартный вариант собирается из 20-миллиметровой стали, данная комплектация является универсальной и подойдет для работы с любыми материалами
• Чугунная ось Z изготавливается из чугуна, имеет хорошую жесткость и хорошо держит нагрузки, данный вариант подойдет для работы с тяжелыми материалами (мягкие металлы, сталь, камень и др.)
• Алюминиевая ось Z изготавливается из литьевого алюминия, данная комплектация подойдет для работы с деревом, листовыми материалами (МДФ, фанера, дерево, пластики, композит и др.) малый вес конструкции позволяет работать на высоких скоростях с большой степенью ускорения исключая негативное воздействие инерционных сил и быстрый износ узлов станка.

Для перемещения осей на серии СМ ПЛЮС используются мощные шаговые двигатели, крутящий момент 11-12 N.m, ток 4,5-5,6 А. Главное преимущество шаговых двигателей — это их точность при низкой стоимости. На серии СМ ПЛЮС установлены шаговые двигатели с шагом 0,8-1,8 градуса, что позволяет изготавливать на станке высокоточные, качественные изделия.

По желанию заказчика, за дополнительную плату возможна установка приводов с обратной связью, так называемый энкодер или сервопривод. Данная опция увеличивает точностные и скоростные характеристики станка, а так же предотвращает ошибки при работе оборудования.

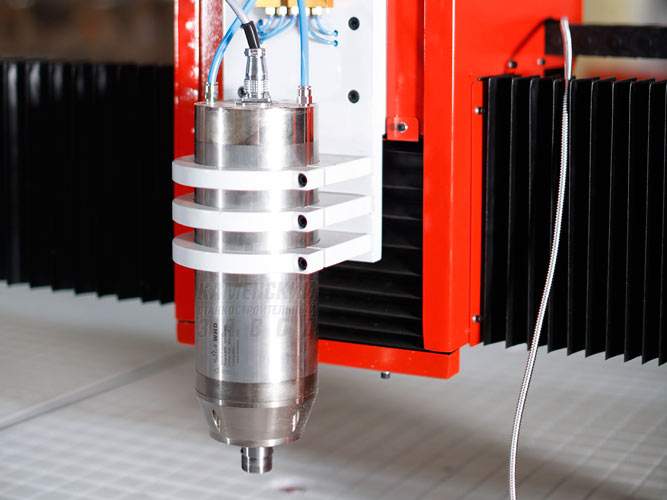

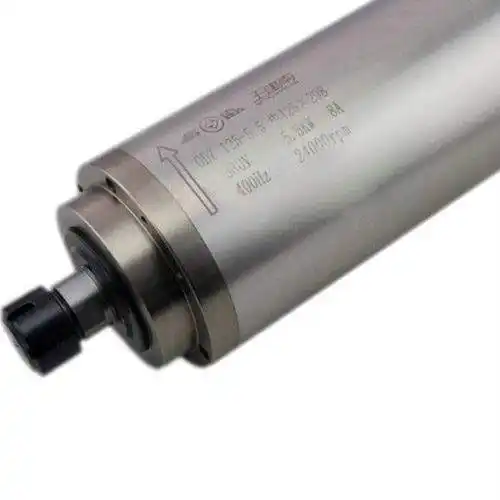

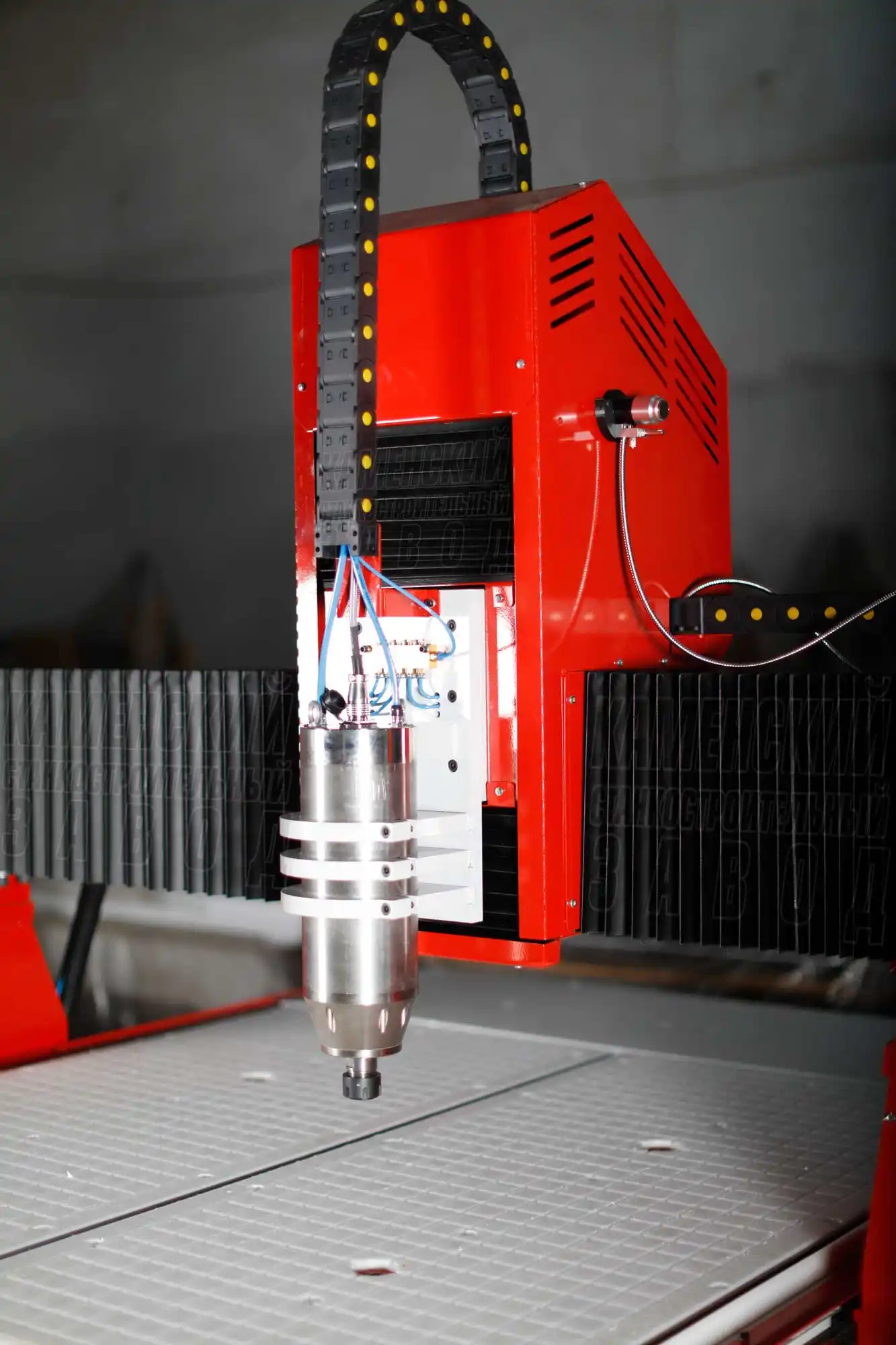

На станках серии СМ ПЛЮС установлен проф. шпиндель. Мощность шпинделя может составлять от 3 кВт, до 12 кВт. Частота вращения шпинделя 6000-24 000 об/мин. Его наличие позволяет обеспечивать практически круглосуточную загрузку станка с ЧПУ, а так же:

• Низкий шум при работе шпинделя
• Работа станка 24 часа в сутки
• Высокая скорость работы фрезами большого диаметра
• Повышен рабочий ресурс и отказоустойчивость
• Возможность работы с твердыми материалами

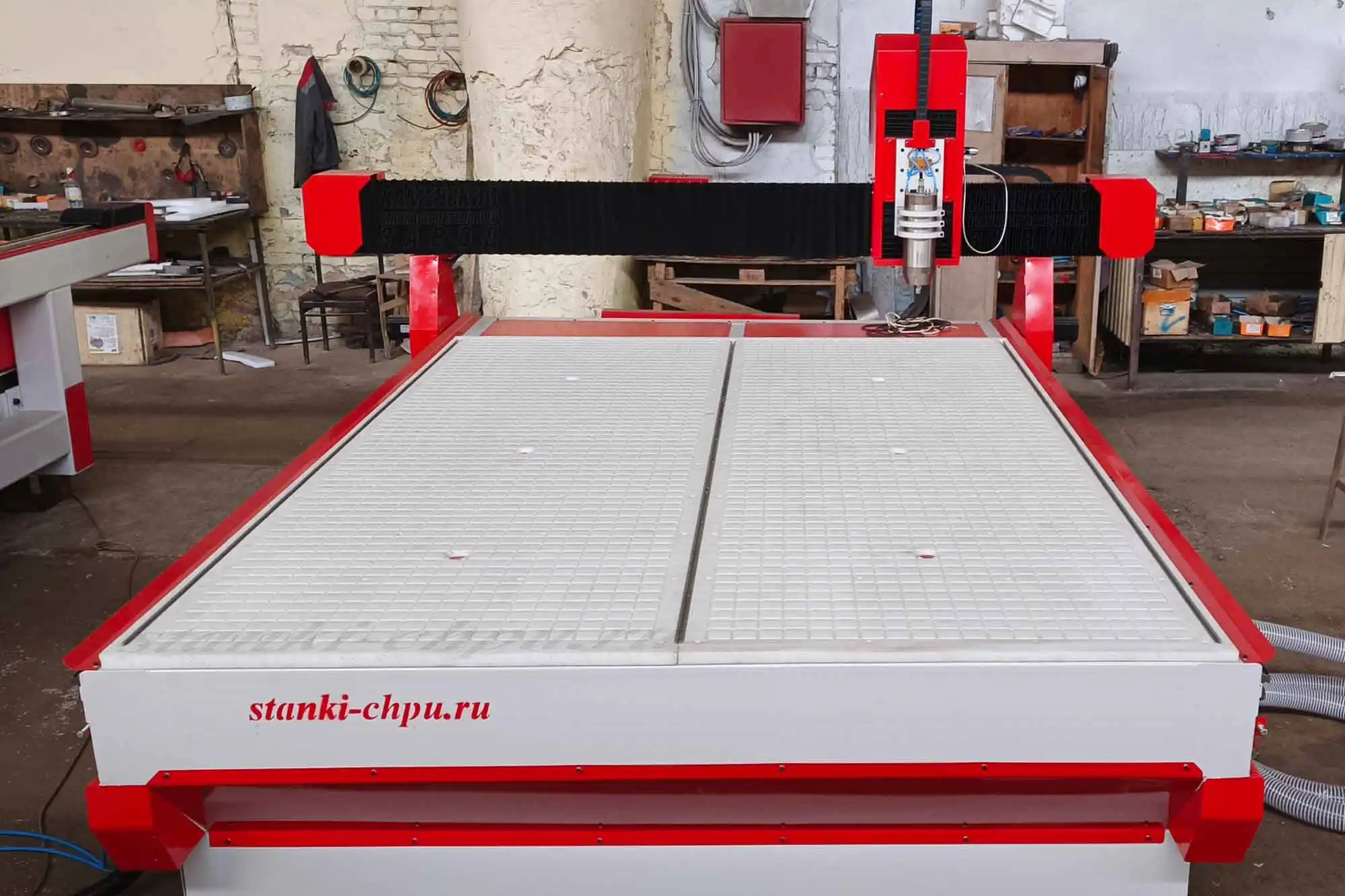

Стол используется для крепления заготовки, которая обрабатывается на станке с ЧПУ. Ровность и качество стола, который применяется в станке влияет на то, насколько параллельно проходит обрабатывающий инструмент на различных участках. Благодаря наличию в алюминиевом столе специальных Т пазов заготовку не сложно прикрепить с помощью прижимов в любой части рабочей области, не сложно установить прижим в требуемый паз. Алюминиевый пазовый стол не подвержен негативному воздействию влаги, а также смазочных и охлаждающих жидкостей.

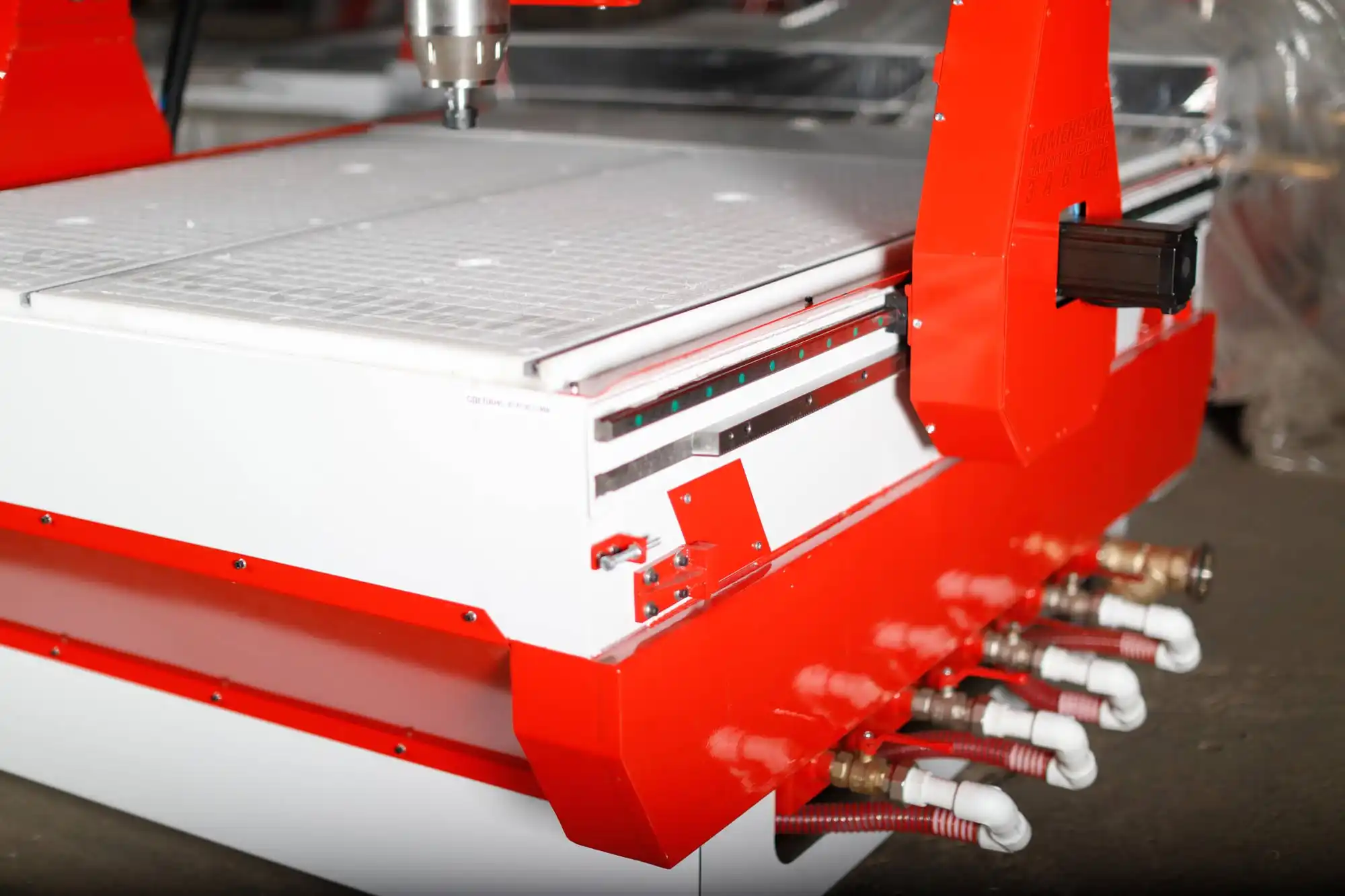

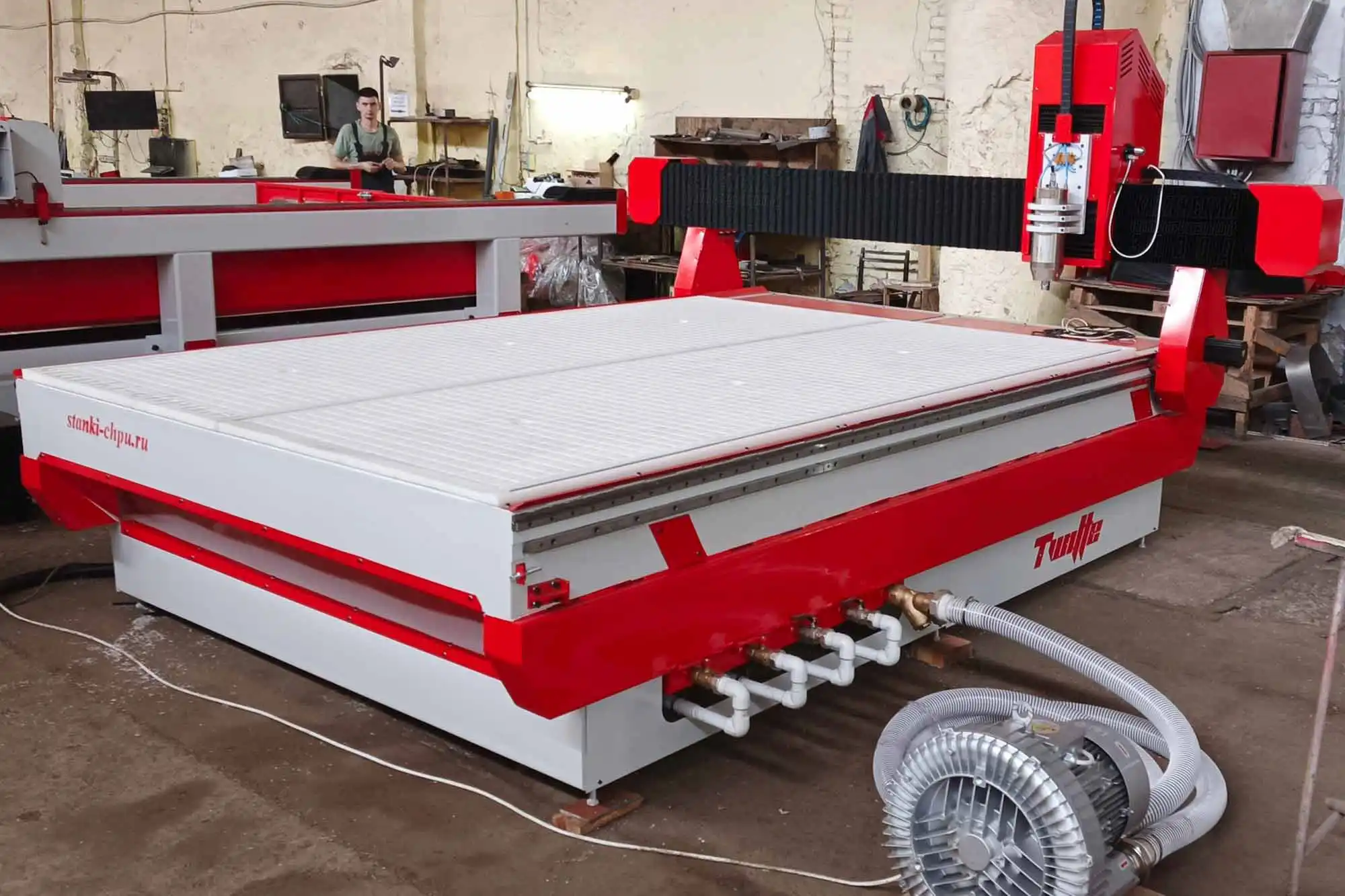

За дополнительную плату возможна установка вакуумного стола. Ровность и качество стола, который применяется в станке влияет на то, насколько параллельно проходит обрабатывающий инструмент на различных участках обрабатываемой заготовки. В вакуумном столе используется наиболее прогрессивная технология удерживания заготовки. Это позволяет экономить в процессе производства время на фиксацию заготовки до 10 раз в сравнении с технологиями механического крепления. Деталь лишь устанавливается в нужной области вакуумного стола, после чего происходит его запуск. Стол откачивает воздух и тем самым притягивает обрабатываемую деталь к поверхности стола. За счет большой разницы в давлении деталь держится на столе достаточно прочно. Наилучшим образом такой тип стола подходит для обработки листовых материалов. Может крепить как дерево, так и металл, пластмассу, резину, кожу, стекло, листы МДФ и т. д. Не подходит такой стол лишь для крепления некоторых заготовок неправильной формы.

Блок управления станком серии СМ ПЛЮС собран из высококачественных комплектующих мировых производителей и надежную защиту от электромагнитных помех, в совокупности с проф. ПО обеспечивает стабильную работу станка и качество изготавливаемых изделий. ПО обеспечение имеет русскоязычную панель управления и меню, а также является интуитивно понятным.

Мощная регулируемая виброопора является наиболее эффективным и экономичным способом защиты станка от вибрации, которая возникает во время обработки заготовки в процессе фрезерования. С помощью виброопор также можно выполнить регулировку высоты на каждой из ножек станка, что в свою очередь позволит выровнять станок при установке на недостаточно ровную поверхность.

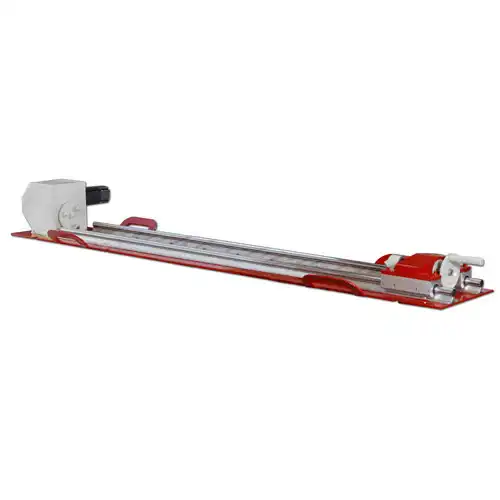

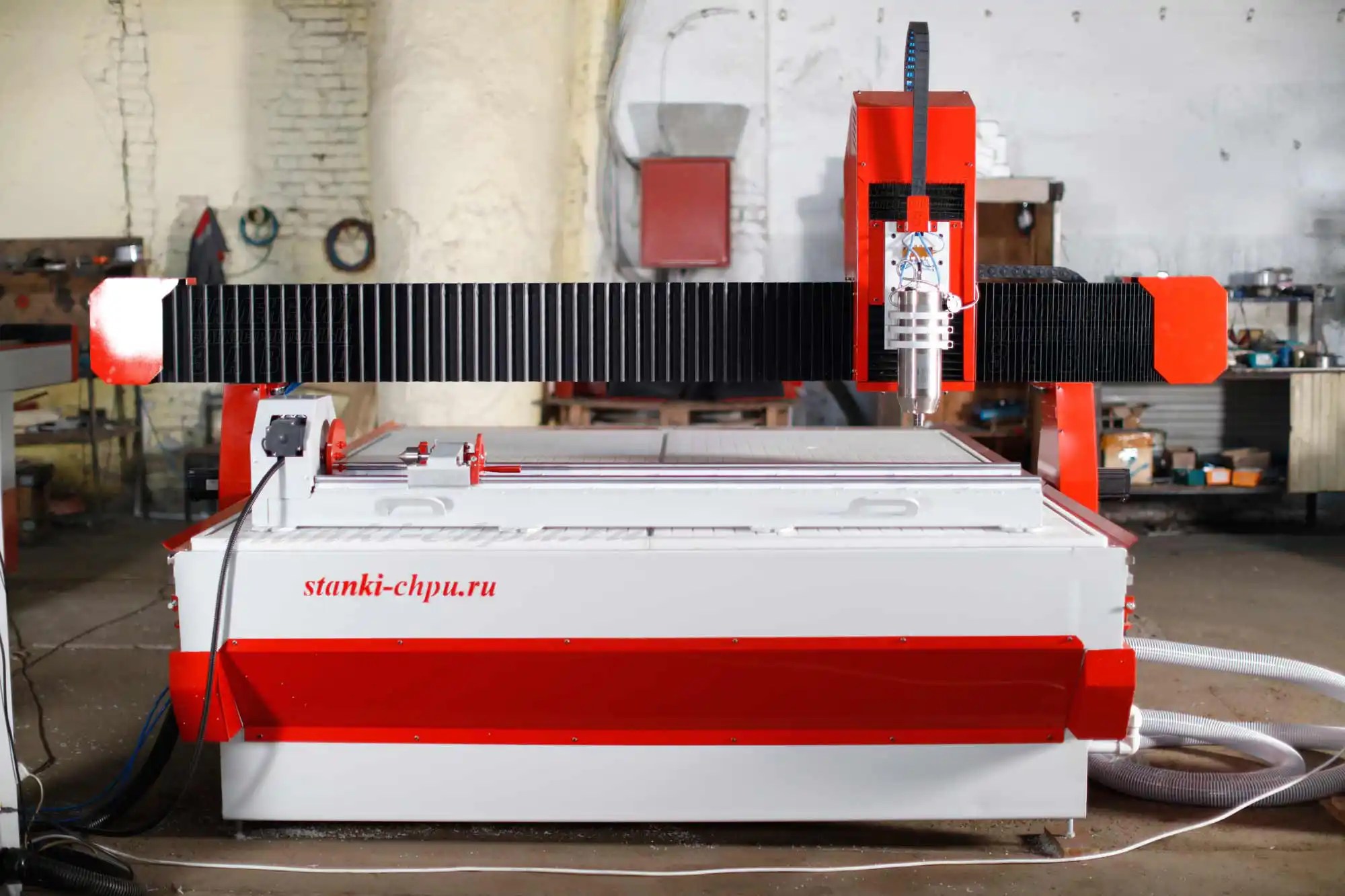

Установка токарной оси расширяет возможности станка и позволяет делать кругло фрезерную обработку, это позволит изготавливать такие изделия как статуэтки, балясины, ножки столов и стульев и другие изделия близкие к цилиндрическим. Максимальным диаметром до 200 мм.

Установка поворотного шпинделя на станок с ЧПУ данной серии позволяет выполнять обработку изделий более сложной формы, поскольку фреза может выполнять обработку поверхности под наклоном. Угол наклона фрезы может изменяться от -100 ° до +100 °, то есть возможен любой необходимый наклон. Благоданя данной опции можно создавать статуэтки, полукруглые накладки, элементы декора и многое другое.

Установка поворотной головы на станок с ЧПУ данной серии обеспечивает вращение шпинделя с обрабатывающим инструментом в двух плоскостях, что позволяет выполнить практически любую сложную обработку. Установка поворотной головы позволит создавать на станке с ЧПУ статуэтки, скульптуры и практически любые объемные фигуры.

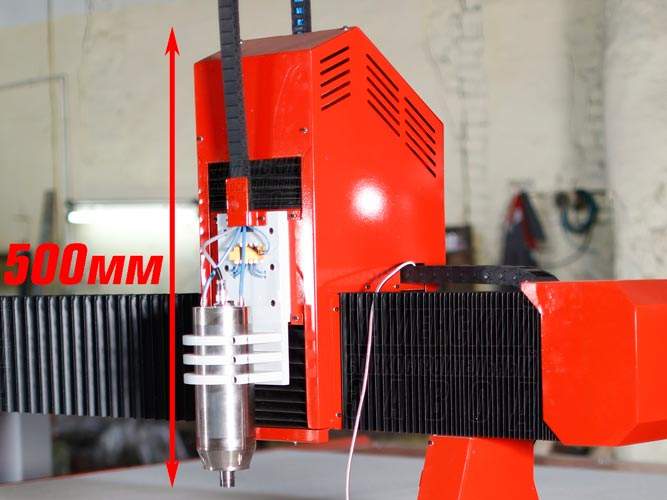

Конструкция оси Z, изготовленная из высокопрочного чугуна увеличена по высоте. Портал такой конструкции позволяет добиться увеличения хода шпинделя по оси Z и, следовательно диапазона обработки изделий по высоте до 500 мм (вместо стандартных 300 мм) без потери жесткости конструкции станка.
Данная опция будет необходима при обработке крупногабаритных изделий большой высоты, например, мебели.

Очень важным моментом в работе станка с ЧПУ является подбор фрез. Мы предлагаем качественные фрезы по не высокой цене, из стали с твердостью 55 HRC с карбид-вольфрамовым напылением, что сохраняет отличные режущие свойства фрезы долгое время и при сильных нагрузках. А комплект цанг позволит работать Вам инструментом с разными диаметрами.

Важным элементом в работе на станке ЧПУ является ПК, именно он подает сигналы команд на станок, и от него зависит бесперебойная работа оборудования. Мы подобрали ПК с оптимальным набором комплектующих для без отказной работы, для того чтобы Вы получали наслаждение от работы станка, а не занимались его настройкой.

При покупки станка мы предоставляем бесплатный обучающий курс по работе на станке и созданию управляющих программ (УП). Так же при желании наши специалисты могут предоставить расширенный курс обучения который включает в себя видео уроки в таких программах как (ArtCAM, PowerMILL, madCAM и др.) и индивидуальные занятия по средствам Skype продолжительностью 2 часа.

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.
