Доставка по России и ЕАЭС

Стоимость конфигурации
(РУБ):

Выбранная комплектация станка:

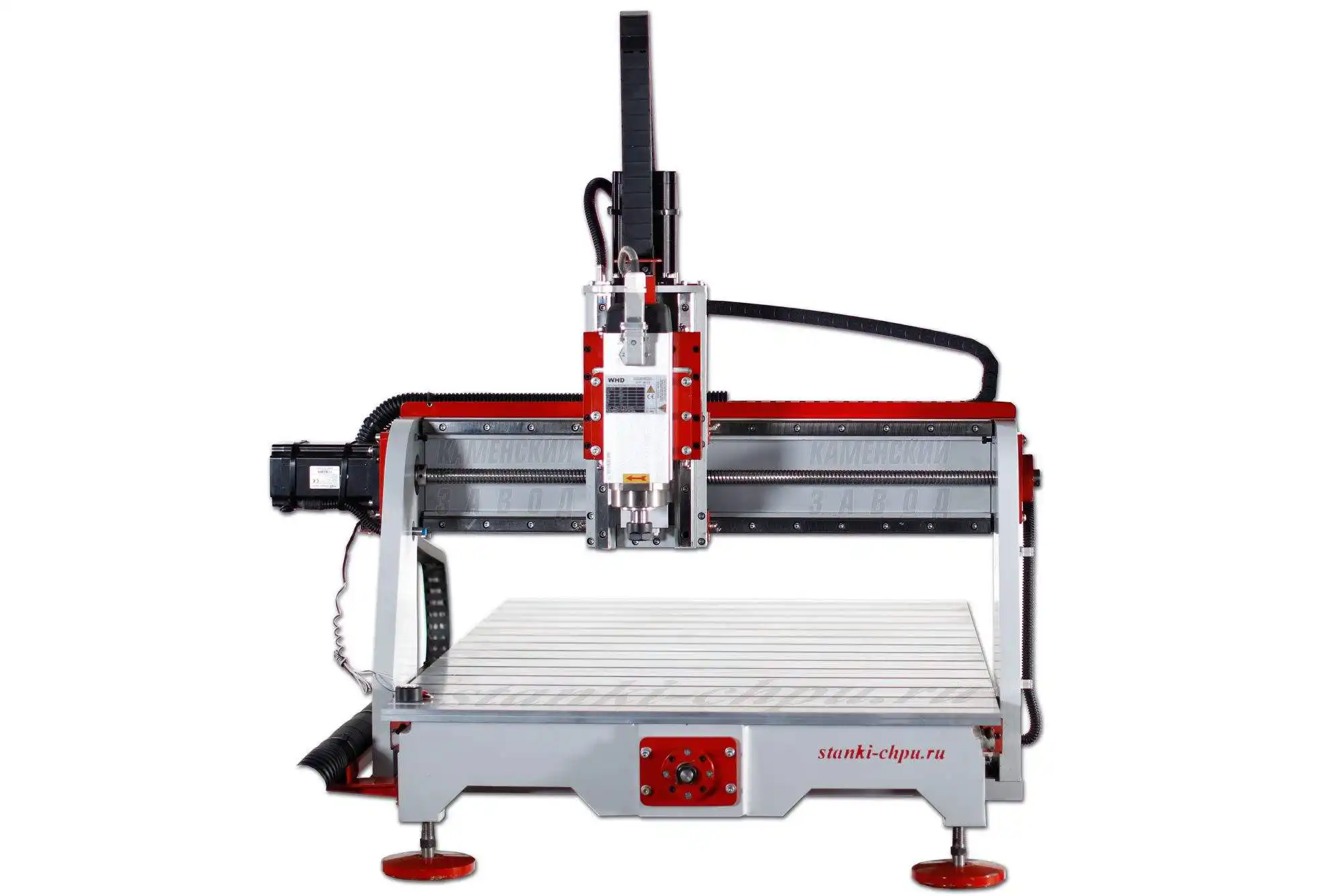

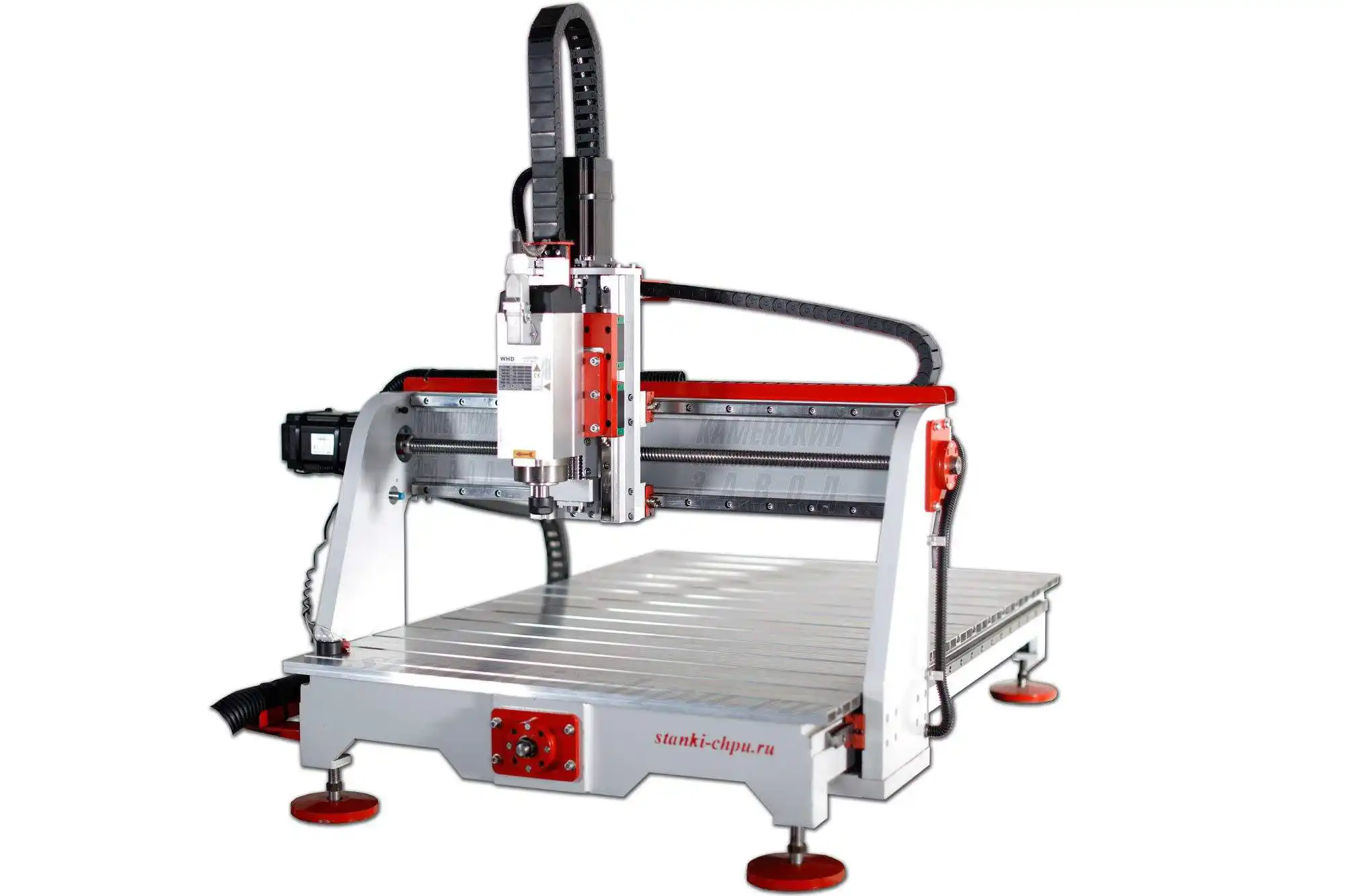

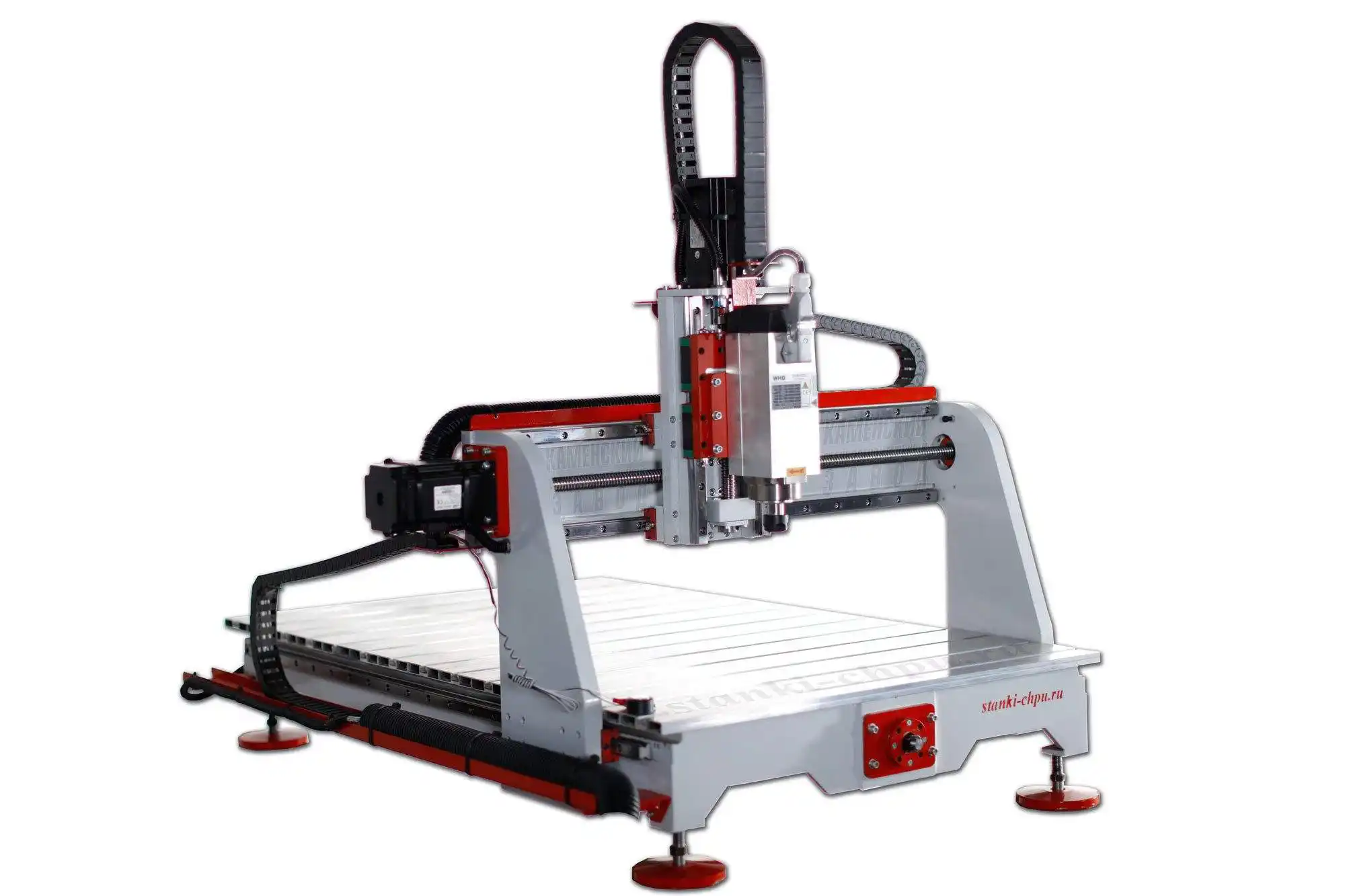

ФРЕЗЕРНО-ГРАВИРОВАЛЬНЫЙ СТАНОК ЧПУ (717)


Цена станка (РУБ):

Цена с НДС

000040-1

Рабочий ход осей (XxYxZ), мм

  • 600x900x200

Мощность шпинделя, Вт

  • 2200

Система управления станком

  • Mach3
  • Mach3+ПК
  • Стойка ЧПУ

Крепления на алюминиевый стол

  • нет
  • 4 шт
  • 8 шт

3D модели

  • Basic
  • Home
  • Pro

*Установка токарной оси

  • нет
  • на ременном редукторе

Система аспирации

  • не установлена
  • мощность 0,75 кВт
  • мощность 1,5 кВт
  • мощность 2,2 кВт

Расширенный обучающий курс

  • нет
  • обучение на 3-х осях
  • обучение на 4-х осях
  • обучение на 5-и осях

Доп. опции

  • контроллер 4-й координаты
  • набор цанг
  • поворотный стол
  • вакуумная ячейка
  • стружкоулавливатель
  • Трубка СОЖ

110

Модель станка717
Рабочий ход осей, XxYxZ (мм)600x900x200
Размер стола, XxY (мм)650x1170
Габаритные размеры
станка, XxYxZ (мм)
1000x1250x850
Рама/порталСтальная/дюраль
Шарико-винтовые пары20 мм
Шаг 10 мм
Гофрозащитанет
Тип направляющихрельсовые 20 мм
Тип столаалюминиевый пазовый стол
Размер зажимных болтовM8
Расстояние от края шпинделя до поверхности стола (мм)220
Система управленияMach3
Подача резания (мм/мин)2500 - 6000
Свободное перемещение до (мм/мин)10000
Перемещения по оси X (мм)600
Перемещения по оси Y (мм)900
Перемещения по оси Z (мм)200
Направляющие по оси Xрельсовые 20 мм
Направляющие по оси Yрельсовые 20 мм
Направляющие по оси Zрельсовые 20 мм
Мощность шпинделя кВт3,0
Момент удержания ШД оси Х (Н∙м)8,5
Момент удержания ШД оси Z (Н∙м)8,5
Момент удержания ШД оси Y (Н∙м)8,5
Источник питания220В ~50 Гц
380В ~50 Гц
Базовый интерфейс подключенияUSB/ETHERNET
Тип кодаG - коды
Операционная системаWindows 7/10; 32/64 bit
Программное обеспечениеMach, ArtCAM
Тип приводашаговые двигатели
Цанговый зажимER-20
Число оборотов шпинделя (об/мин)6 000 - 24 000
Охлаждение шпинделявоздушное
Рабочая температура (°C)+10...+45
Вес, НЕТТО до (кг)167
Вес, БРУТТО до (кг)175
Гарантия12 месяцев
Размер станка в сборе (мм)1000x1250x850
Размер упаковки (мм)1300х1550х1150

*При применении 4 и 5 оси рабочее поле может уменьшаться!

**Производитель оставляет за собой право улучшения станка без согласия покупателя.

***Дополнительная комплектация обсуждается ИНДИВИДУАЛЬНО по каждому заказу!

Станок выполнен из цельнолитого чугуна С21. Рама станка – чугунная, толщиной 15 мм, боковые части стоек также изготовлены из 15-мм чугуна. Портал станка ЧПУ серии 717 сделан из 15-мм чугуна, ось Z также изготовлена из 15-мм чугуна, также и крепление шпинделя – 15-мм чугун.

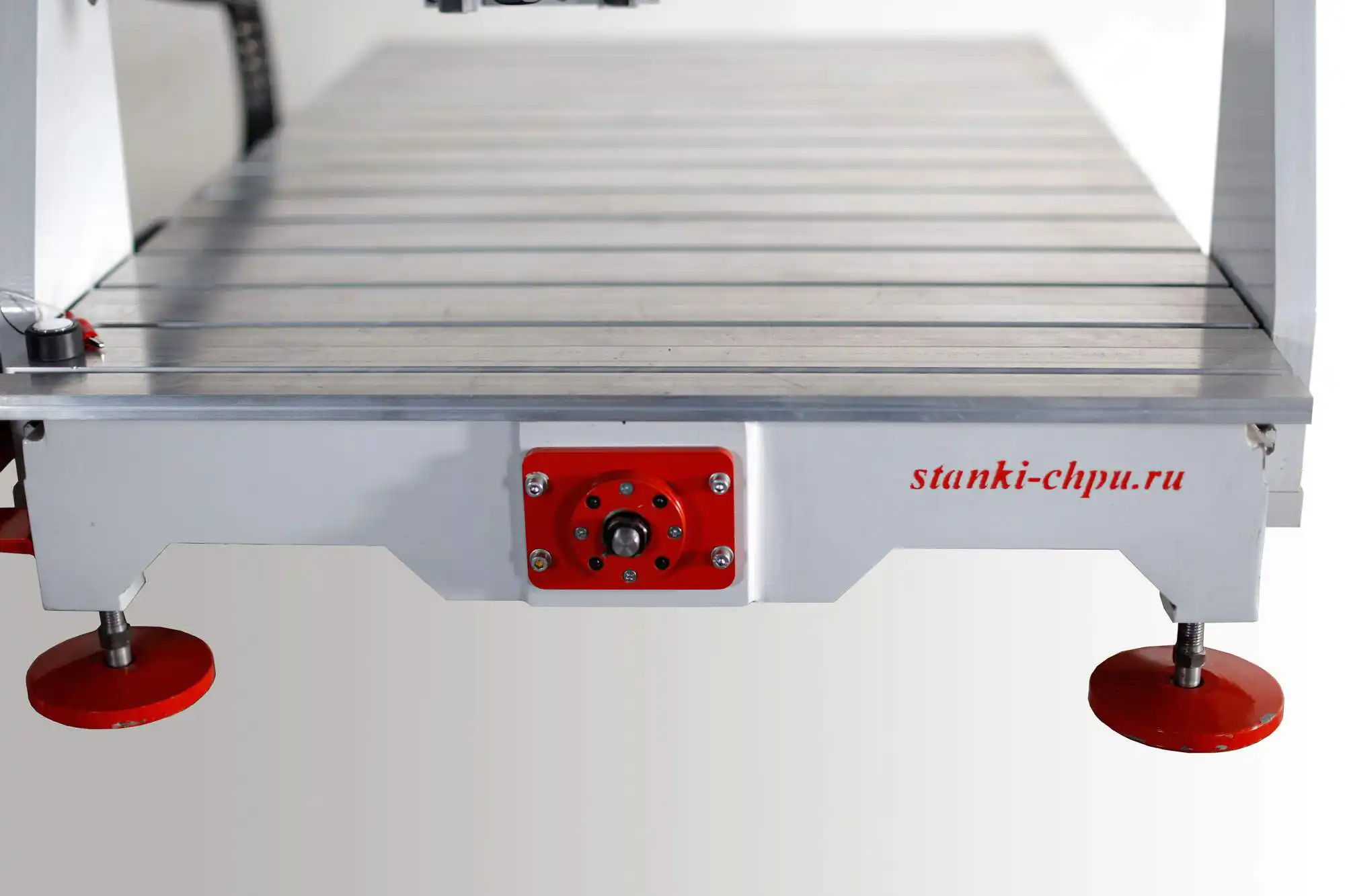

На фрезерных станках ЧПУ серии 717 устанавливается пазовый алюминиевый стол. При желании заказчика может быть установлен чугунный пазовый стол. На настольных фрезерных станках по дереву и камню используются 15-миллиметровые качественные направляющие, винты ШВП 16 – 20 мм. Фрезерные станки с ЧПУ по дереву 717 обладают высокими характеристиками точности обработки, выполняют обработку материала со скоростью от 3000 до 10000 мм/мин.

Фрезерный станок с ЧПУ выполняют обработку дерева, пластика, алюминия, латуни, титана, а также металлических изделий, двухслойного пластика, оргстекла, искусственного камня. Станки могут использоваться для производства клише для тиснения, табличек, малых литьевых форм, ювелирных изделий. Станки оснащены шпинделем мощностью 1,5 кВт с частотой вращения до 24 000 оборотов в минуту. В стандартную комплектацию настольных фрезерных станков с ЧПУ входит профессиональное ПО. При желании заказчика на станки устанавливается четвертая ось для 3,5D обработки, объемный сканер. Настольные фрезерные станки с ЧПУ обладают выгодным соотношением цены и качества, всеми преимуществами, чугунного станка, мощной чугунной станины и бюджетной ценой на этот класс станков.

Настольные фрезерные станки с ЧПУ могут использоваться для изготовления резных дверей, кухонь, деревянных лестниц, балясин, настольных игр (шахматы, нарды), сувениров, украшений, матриц, различных прокладок для автомобильной промышленности, икон, крестов и многой другой продукции!

Большинство наших станков оборудованы системами автовыравнивания порталов. При каждом обнулении станка портал восстанавливает геометрию координаты. Также Завод устанавливает системы аварийной остановки станка при срабатывании защиты на шпинделе или контроллерах координат.

СЕРВИСНАЯ ПОДДЕРЖКА
Наша служба техподдержки работает с 8.00 до 17.00 по местному времени. В случае возникновения каких-либо проблем или неисправностей с нашим оборудованием, наши специалисты смогут удаленно подключиться к Вашему компьютеру, который управляет Вашим станком с числовым программным управлением, выявить, а также в случае незначительного сбоя устранить возникшее препятствие для нормального функционирования станка. Процедура обращения в сервисную службу следующая: 1. Установите на Вашем компьютере программное обеспечение TeamViewer, для того, чтобы в случае необходимости наш специалист сможет удаленно подключиться к Вашему станку. 2. Позвонить в нашу службу сервисной поддержки (желательно по skype) и сообщить о существующей неисправности, предварительно по возможности подготовить видеоотчет, о том как работает станок и где возникает неисправность. 3. Наш специалист просмотрит видеоотчет, подключиться к станку, проверит установленный профиль станка, произведет необходимые настройки и калибровки, а также дать полезные рекоммендации по работе на станке. В случае, если проблему невозможно устранить удаленно, наш специалист сможет приехать к Вам, в этом случае, Вам необходимо, оплатить стоимость проезда нашего специалиста (в обе стороны), проживание, суточные, а также иные расходы согласно договора. Мы также готовы предоставить Вам послегарантийное обслуживание, которое оплачивается согласно договора.
БОНУСЫ ПРИ ПОКУПКЕ НАШЕГО СТАНКА
Приобретая наши станки с числовым программным управлением любой модели, мы дарим уникальную библиотеку трёхмерных моделей объемом более 15 гигабайт, применяя которую Вы сможете начать свое собственное производство изделий. Мы предоставляем ссылку на скачивание подарка, а также пароли доступа к архиву. Также в случае необходимости мы можем записать библиотеку на носитель клиента. Рыночная стоимость нашего подарка составляет 1500$.
ПРОЦЕДУРА ФОРМИРОВАНИЯ ЗАКАЗА
Уважаемые клиенты, заказать у нас станок Вы можете, очень просто, если интересует конкретная модель в базовой комплектации, то просто сообщаете нам что Вас интересует конкретная модель в базовой комплектации. Если данная модель имеется в наличии, то Вы подписываете договор, оплачиваете 100% и получаете свой заказ, если же такой модели в наличии нет, то производите оплату в размере 30% от стоимости станка, подписываете договор, оставшуюся сумму оплачиваете при получении своего заказа. Сроки изготовления станка обговариваются индивидуально. Если же Вам необходима конфигурация станка в соответствии с Вашими предпочтениями, то процедура заказа следующая: 1. Вы заходите на главной странице в раздел - Конфигуратор, и заполняете интересующие Вас пункты, включая - обязательные, нажимаете кнопку "отправить" и все, ждете звонка от нашего менеджера. 2. После того, как система сформирует Ваш запрос на получение коммерческого предложения, наш менеджер рассмотрит его в кратчайшие сроки, обязательно свяжется с Вами, уточнит необходимые детали для того, чтобы качественно, а главное учитывая Ваши предпочтения составить коммерческое предложение. 3. Подготовленное коммерческое предложение высылается на указанный Вами адрес, Вы внимательно проверяете, все ли Ваши пожелания учтены, в случае разночтений, сообщаете их нашему менеджеру, мы корректируем, и отправляем Вам на утверждение. 4. Вы подписываете договор, оплачиваете заказ - 100% или 30% от стоимости, и ожидаете его исполнения. Ваш заказ можете получить по почте, либо самостоятельно приехать к нам.
ВСЯ ПРОИЗВОДИМАЯ НАМИ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
Мы гарантируем качество исполнения сборки станка с числовым программным управлением. Качество используемых нами комплектующих при сборке станка подтверждается международными сертификатами соответствия. В результате чего, наши станки являются надежными, долговечными и простыми в эксплуатации.
Наши достижения

Рама, портал и суппорт

Рама, портал и суппорт фрезерных станков серии 717 изготовлены из литого чугуна. Благодаря этому станки имеют очень хорошую жесткость, позволяющие обрабатывать материалы любой жесткости, вплоть до металлов.

Линейные направляющие

На фрезерных станках с ЧПУ серии 717 в базовой комплектации устанавливаются качественные рельсовые направляющие. Данный производитель направляющих считается лучшим на рынке.

Наличие рельсовых направляющих обеспечивает данному станку высокую жесткость и позволяют выполнять обработку таких твердых материалов, как сталь.

Высокоприцезионные ШВП

На станках ЧПУ серии 717 установлены высокоприцезионные шарико-винтовые пары высокой точности. Благодаря этому на станках практически полностью отсутствует люфт.

Наличие ШВП в совокупности с другими техническими особенностями данной серии станков производства завода “Twitte” обеспечивает высокоточное перемещение обрабатывающего инструмента на станке.

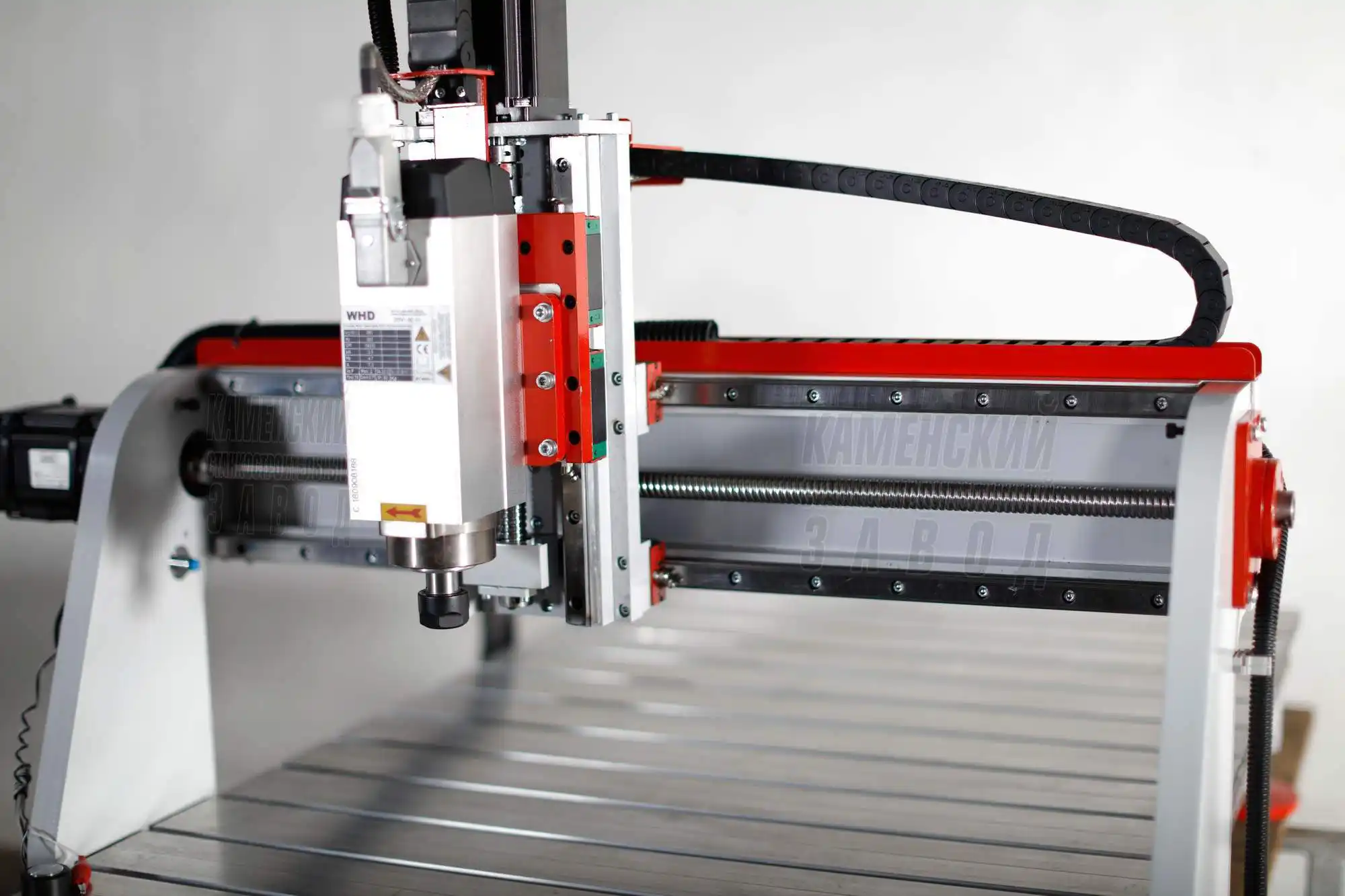

Профессиональный промышленный шпиндель

На фрезерных ЧПУ станках серии 717 производства Каменского станкостроительного завода устанавливаются высококачественные профессиональные шпиндели с воздушным охлаждением. Мощность шпинделя составляет 3 кВт, возможна установка шпинделя мощность до 12 кВт. Частота вращения шпинделя 6000-24 000 об/мин. Его наличие позволяет обеспечивать практически круглосуточную загрузку станка с ЧПУ, а так же:

Работа станка 24 часа в сутки
Высокая скорость работы фрезами большого диаметра
Повышен рабочий ресурс и отказоустойчивость
Возможность работы с твердыми материалами

Высококачественные шаговые двигателей

Перемещение движущихся элементов станка осуществляется за счет шаговых двигателей. Они позволяют добиться очень высокой точности перемещения и имеют невысокую стоимость.

Особенностью шаговых двигателей является то, что его обмотки активируются последовательно. Из-за чего вращение двигателя происходит по шагам.

В отличии от более дорогостоящих серводвигателей, такие шаговые двигатели не имеют обратной связи. На данный станок также возможна установка серводвигателей

Блоки управления

Станок комплектуется надежным блоком управления, собранным специалистами нашего завода. При производстве блока управления используются высококачественные электронные компоненты. Надежность данной модель блока управления проверена годами.

Гибкий кабель-канал

На фрезерных станках с ЧПУ серии 717 устанавливаются гибкие кабель-каналы (кабелеукладчики), что необходимо для правильного движения кабелей при перемещении движущихся частей станка. Чтобы провода не запутывались и не цеплялись за станок. Используется качественный и надежный кабель-канал.

Программное обеспечение

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

Транспортная упаковка

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.


  • 1    Станок.
  • 2    Блок управления.
  • 3    Набор фрез.
  • 4    Цифровой носитель с инструкциями.
  • 5    Соединительный кабель для блока управления.
  • 6    Датчик обнуления инструмента.
  • 7    Концевые индуктивные датчики на все оси.
  • 8    Прижимы заготовки - 4 шт.
  • 9    Система охлаждения для шпинделя (помпа).
  • 10  Щетка для удаления стружки на шпиндель.
  • 11  Ключи для шпинделя.
  • 12  Набор шестигранных ключей.
  • 13  Ящик для инструмента.
  • 14  Технический паспорт в электронном виде.
  • 15  Программное обеспечение.
  • 16 Помощь с постпроцессором для программ.
  • 17  Виброопоры - 4 шт
  • 18  Обучение работе на станке - 2-3 часа.
  • 19  Техподдержка – удаленная.
  • 20  Бесплатные 3D модели - 5000 шт.
  • 21  Наше радушие - безграничное 🙂 🙂
2D-обработка

3D-обработка

4D-обработка (при установке 4-й координаты)

Иконы

Сувениры

Мебель, детали интерьера

Производство дверей

Наружная реклама

Композитные панели
