Доставка по России и ЕАЭС

Стоимость конфигурации
(РУБ):

Выбранная комплектация станка:

СТАНОК ЧПУ ПО МЕТАЛЛАМ, КАМНЮ 5 ОСЕЙ SMK


Цена станка (РУБ):

Цена с НДС

0094

Мощность шпинделя/автосмена, кВт

  • 7,5 с автосменой
  • 20 с автосменой

*Установка токарной оси

  • нет
  • установлена
  • вертикально-токарная

Система управления станком

  • Стойка ЧПУ
  • Стойка Titanium
  • Стойка DELTA

Установка сервоприводов

  • установлены

Расширенный обучающий курс

  • нет
  • обучение на 5-и осях

3D модели

  • Basic
  • Home
  • Pro

Поворотная ось B

  • -110°/110°

Поворотная ось C

  • -∞°/+∞°

Рабочий ход осей (XxYxZ), мм

  • 2000x3600x1500
  • 3600x3600x1500
  • 4000x5000x1500
  • 4000x15000x1500

Система аспирации

  • не установлена
  • мощность 0,75 кВт
  • мощность 1,5 кВт
  • мощность 2,2 кВт

Тип стола

  • алюминиевый
  • вакуумный
  • вакуумный с насосом
  • с ванной подача СОЖ

110

Модель станка SMK-1 SMK-2 SMK-3 SMK-4
Рабочий ход осей, XxYxZ (мм)2000x3600x15003600x3600x15004000x5000x15004000x15000x1500
Размер стола, XxY (мм)
Габаритные размеры станка, XxYxZ (мм)
РамаСтальная сварнаяСтальная сварнаяСтальная сварнаяСтальная сварная
Косозубая рейкаесть, по осям X и Yесть, по осям X и Yесть, по осям X и Yесть, по осям X и Y
Шарико-винтовые парыесть, по оси Zесть, по оси Zесть, по оси Zесть, по оси Z
Гофрозащитанетнетнетнет
Тип направляющихрельсовые 30 ммрельсовые 30 ммрельсовые 30 ммрельсовые 30 мм
Тип столаалюминиевый пазовый столалюминиевый пазовый столалюминиевый пазовый столалюминиевый пазовый стол
Размер зажимных болтовМ10М10М10М10
Расстояние от края шпинделя до поверхности стола (мм)
Система управленияMach3Mach3Mach3Mach3
Подача резания (мм/мин)25000-3500025000-3500025000-3500025000-35000
Свободное перемещение (мм/мин)45000450004500045000
Перемещения по оси X (мм)2000360040004000
Перемещения по оси Y (мм)36003600500015000
Перемещения по оси Z (мм)1500150015001500
Направляющие по оси X,Y,Zрельсовые 30 ммрельсовые 30 ммрельсовые 30 ммрельсовые 30 мм
Мощность шпинделя (кВт)9999
Источник питания220В ~50 Гц
380В ~50 Гц
220В ~50 Гц
380В ~50 Гц
220В ~50 Гц
380В ~50 Гц
220В ~50 Гц
380В ~50 Гц
Интерфейс подключенияUSB/ETHERNETUSB/ETHERNETUSB/ETHERNETUSB/ETHERNET
Тип кодаG - кодыG - кодыG - кодыG - коды
Операционная системаWindows 7/10; 32/64 bitWindows 7/10; 32/64 bitWindows 7/10; 32/64 bitWindows 7/10; 32/64 bit
Программное обеспечениеMach, ArtCAMMach, ArtCAMMach, ArtCAMMach, ArtCAM
Тип приводасерво+планетарные редукторысерво+планетарные редукторысерво+планетарные редукторысерво+планетарные редукторы
Цанговый зажимER-32ER-32ER-32ER-32
Число оборотов шпинделя (об/мин)18000-2400018000-2400018000-2400018000-24000
Охлаждение шпинделявоздушноевоздушноевоздушное18000-24000
Рабочая температура (°C)+10...+45+10...+45+10...+45+10...+45
Вес, НЕТТО (кг)45505200610012200
Вес, БРУТТО (кг)46005270620012300
Размер станка в сборе (мм)
Размер упаковки (мм)
Гарантия12 мес12 мес12 мес12 мес

*При применении 4 и 5 оси рабочее поле может уменьшаться!

**Производитель оставляет за собой право улучшения станка без согласия покупателя.

***Дополнительная комплектация обсуждается ИНДИВИДУАЛЬНО по каждому заказу!

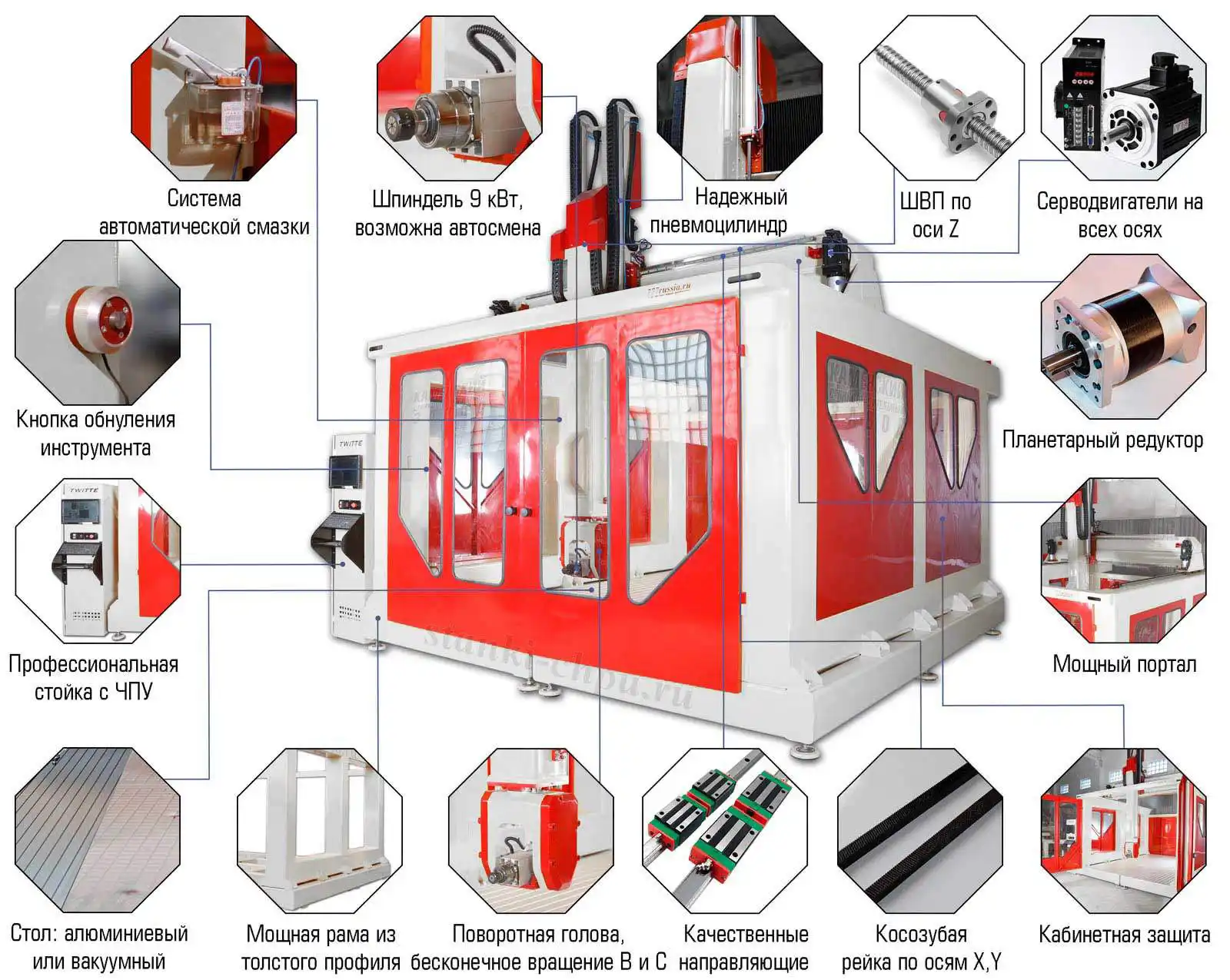

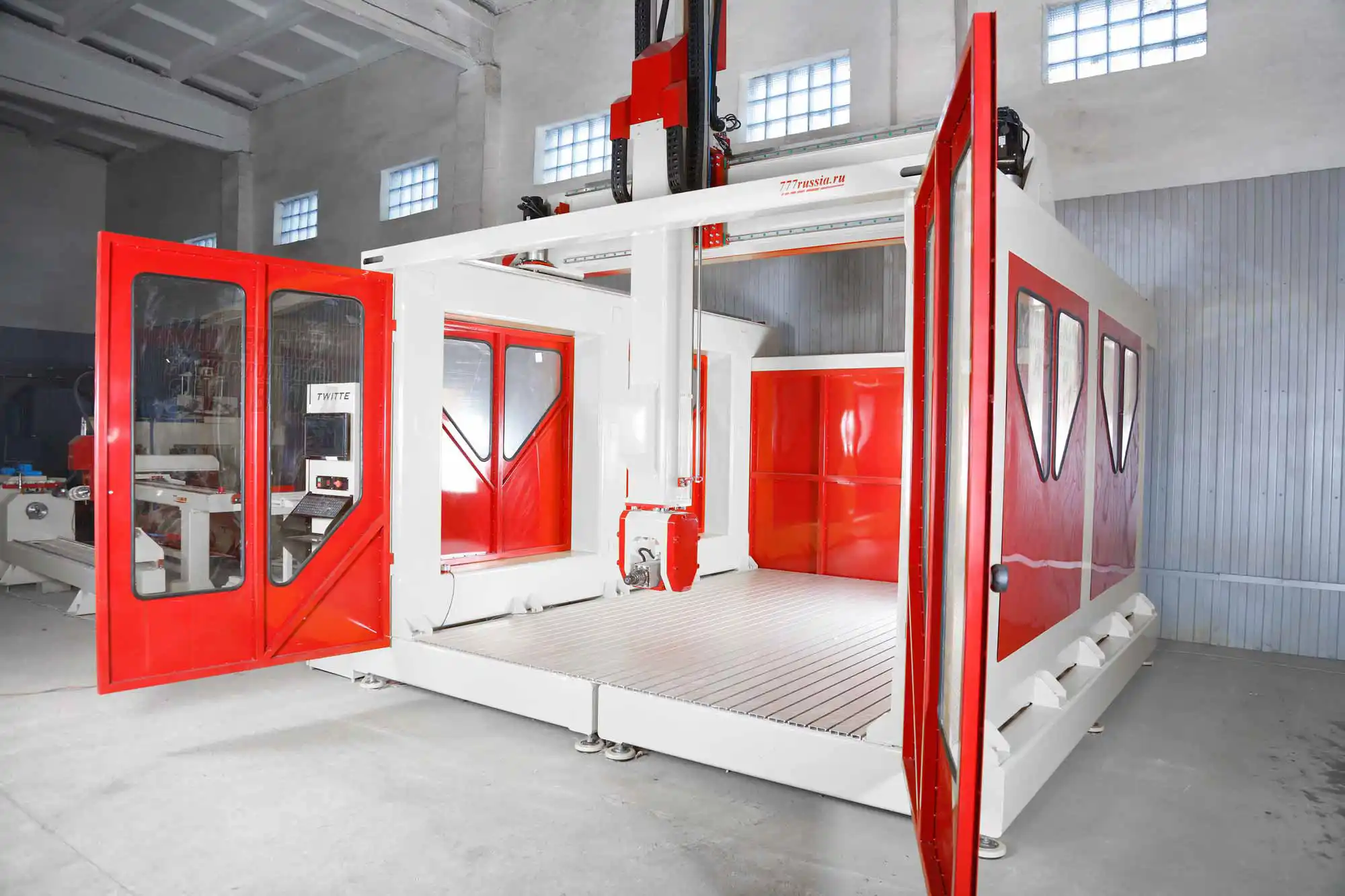

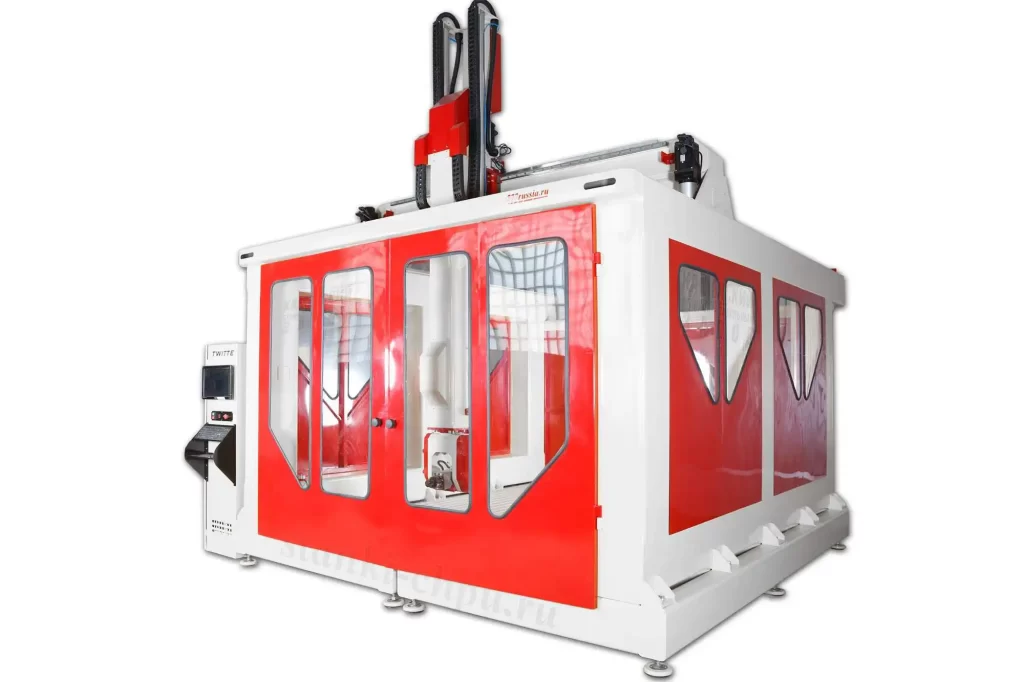

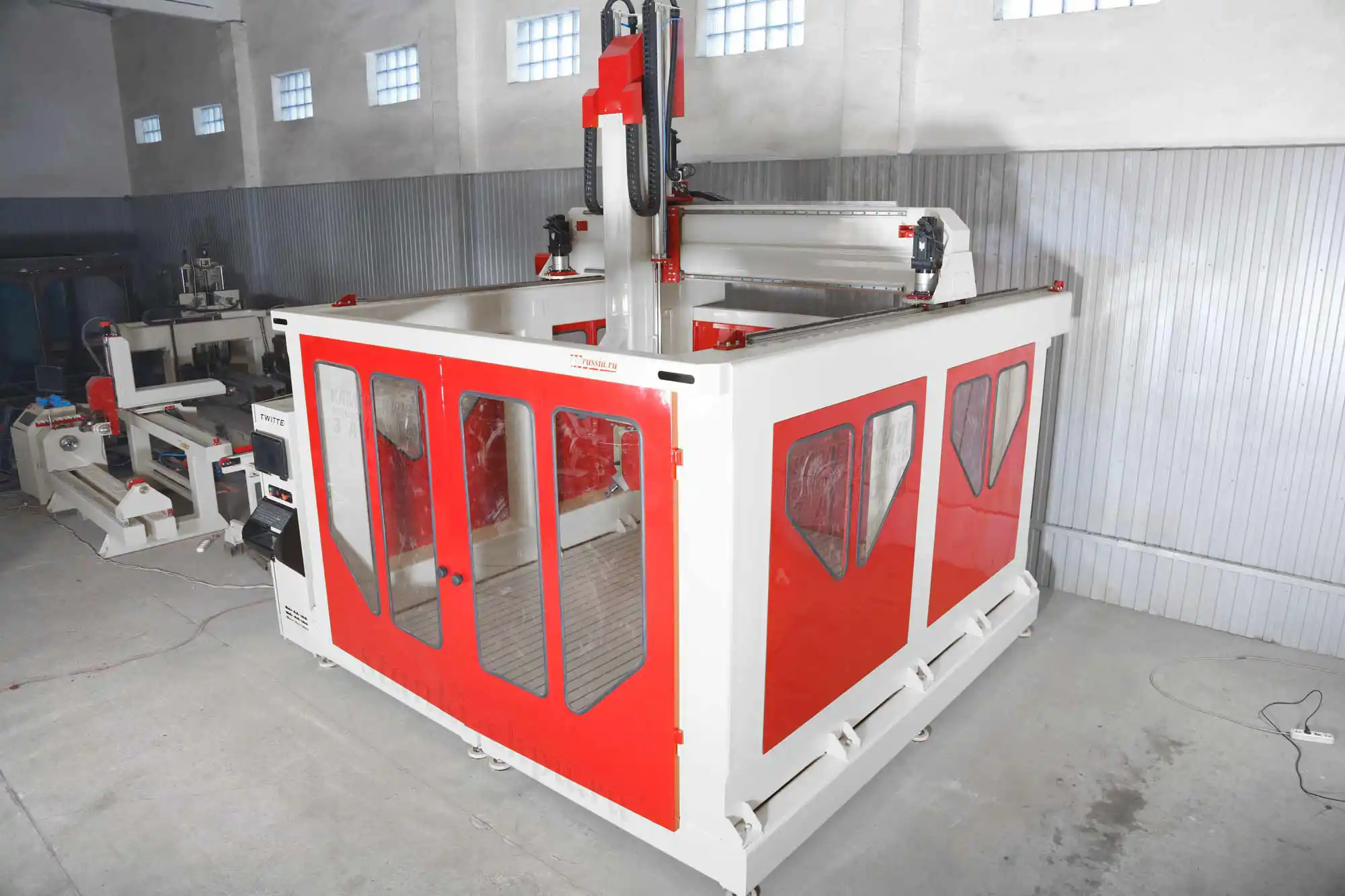

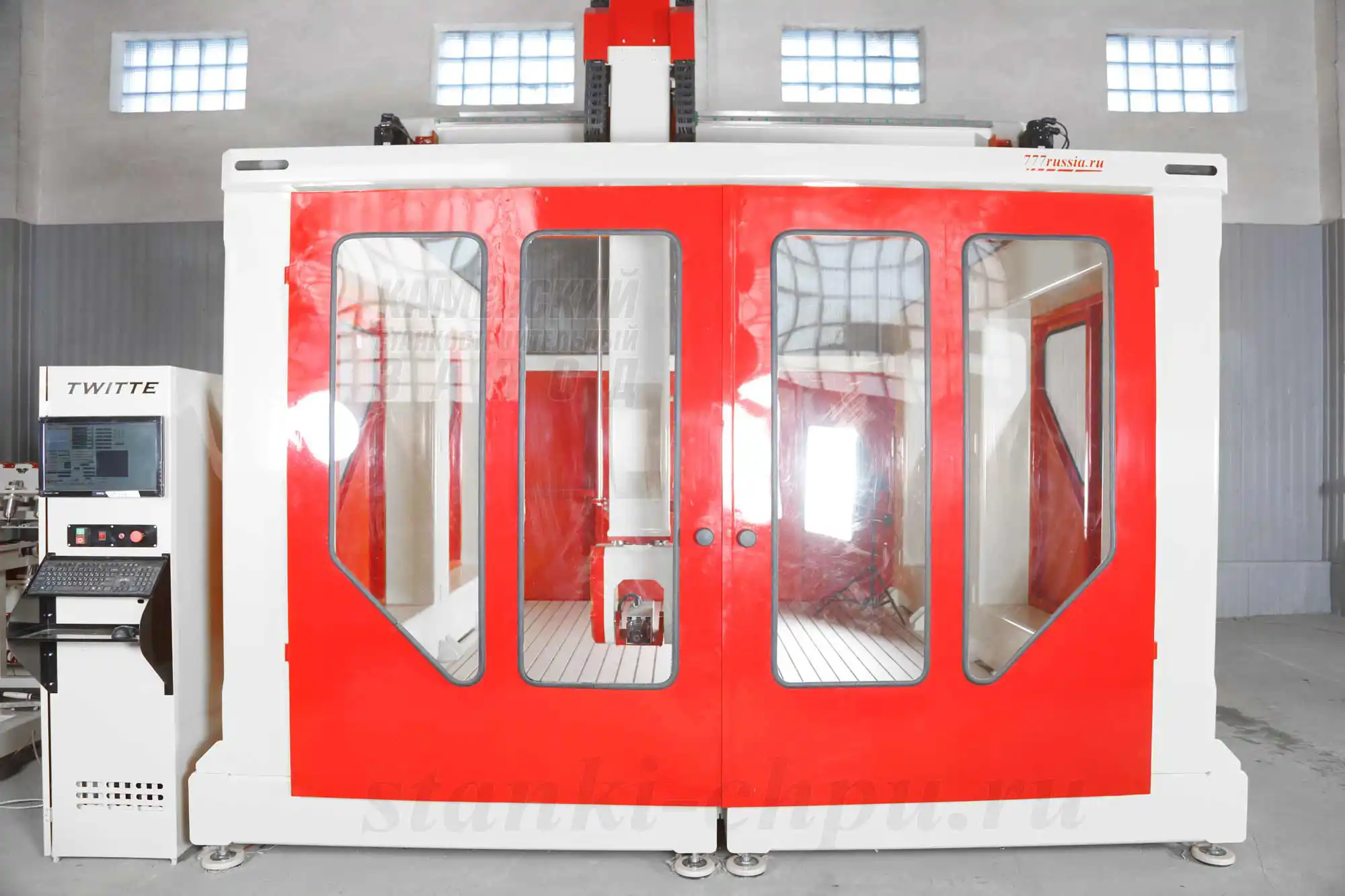

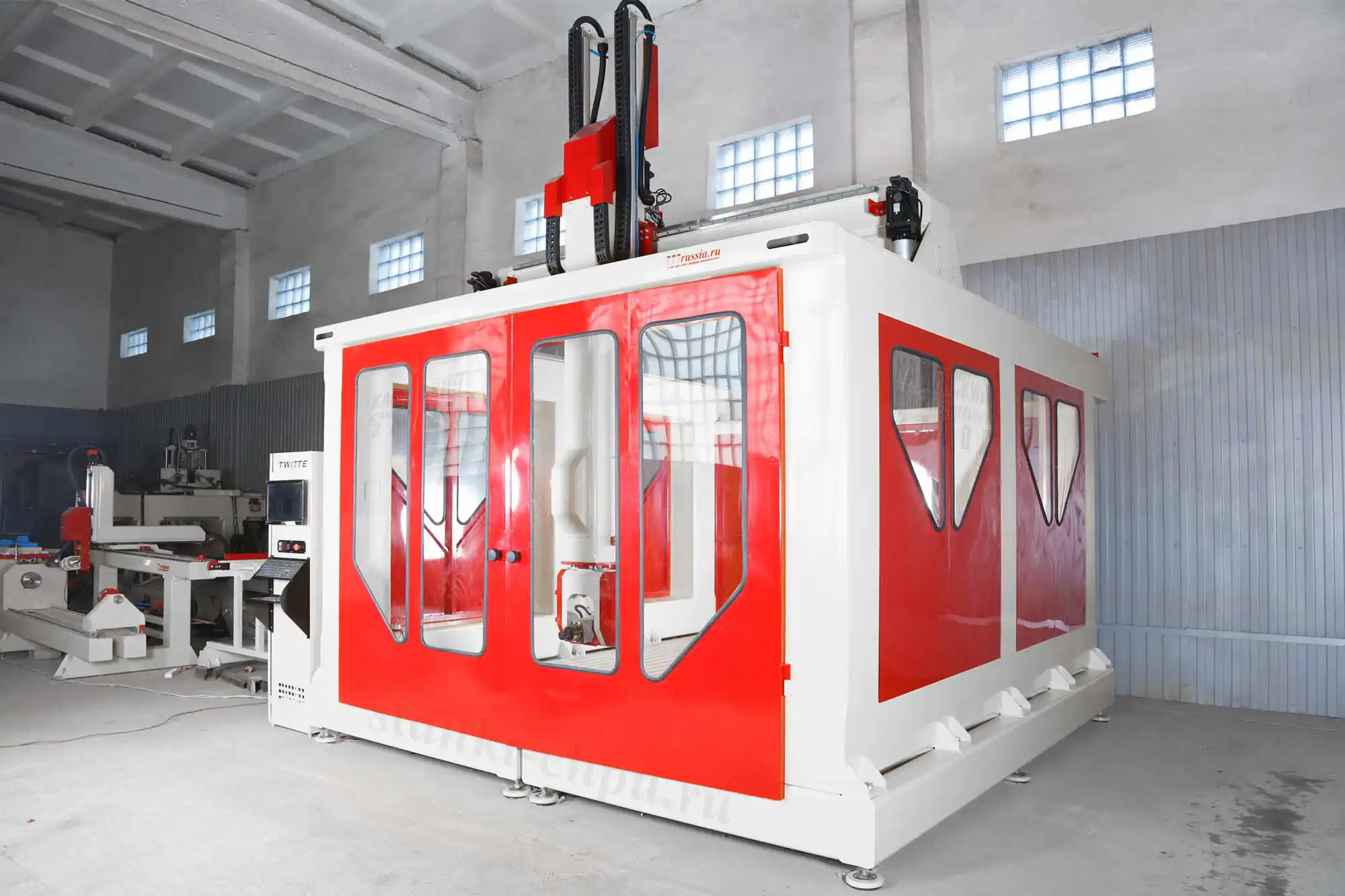

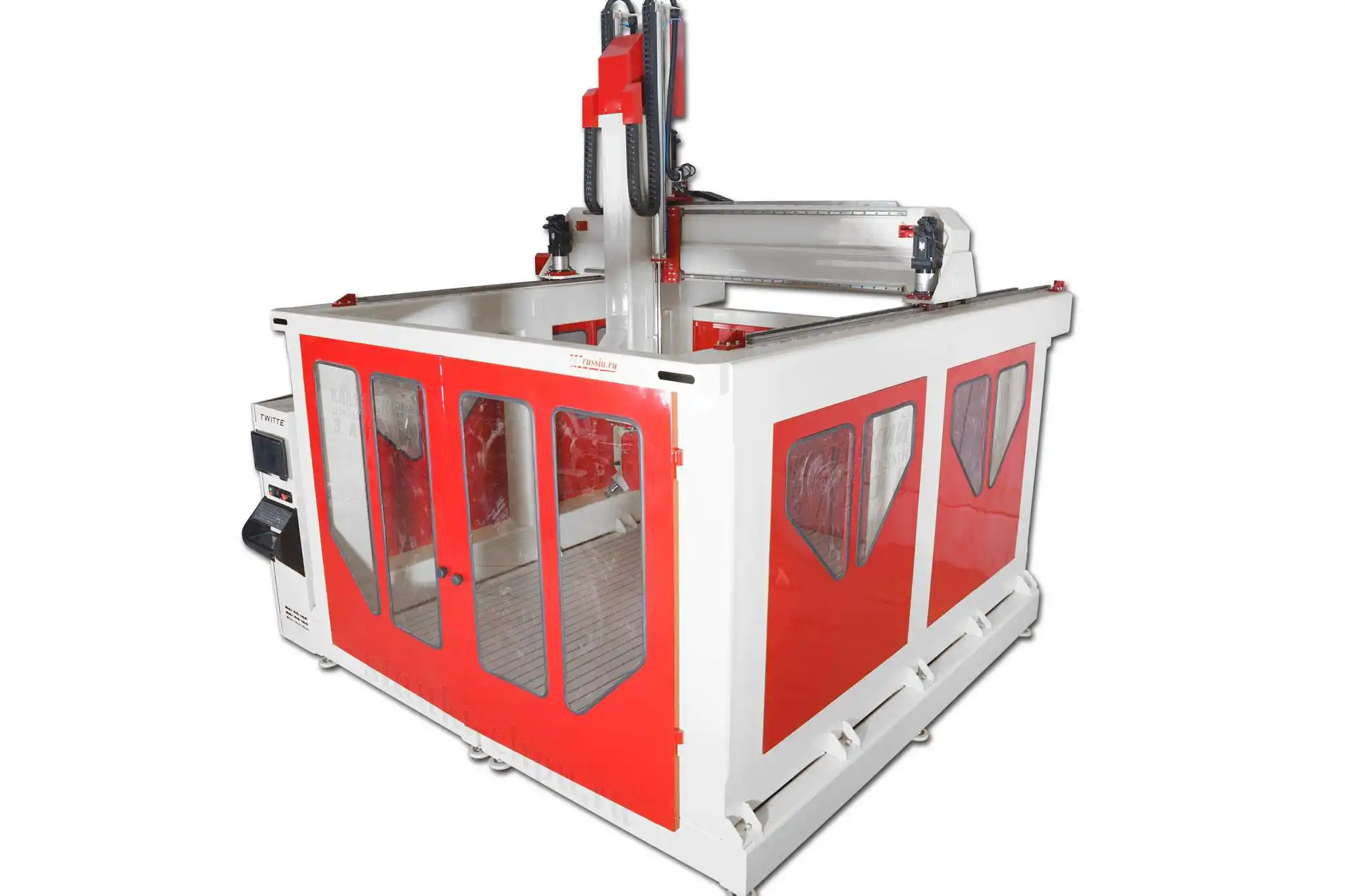

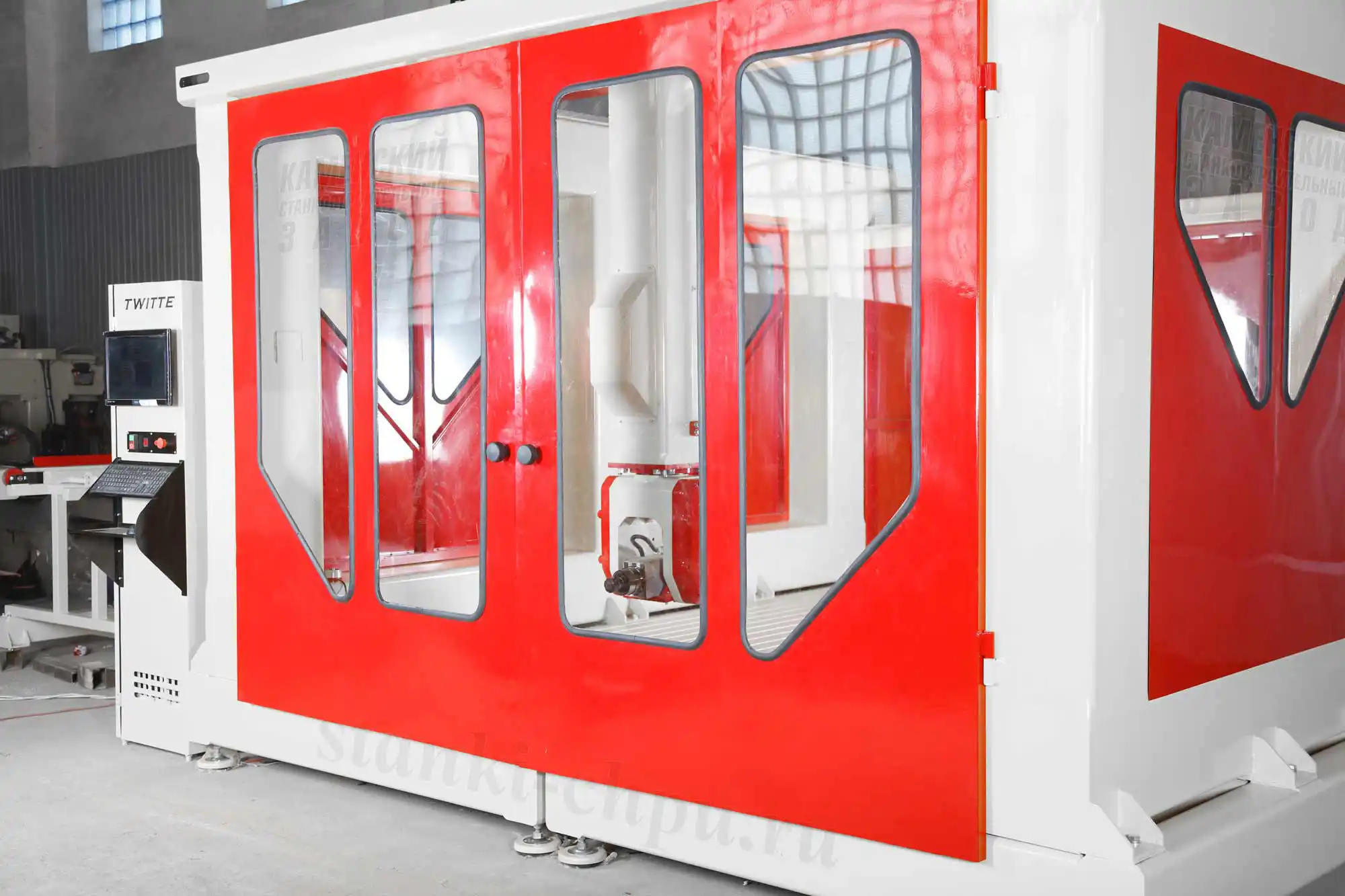

Промышленные обрабатывающие центры с ЧПУ по камню серии SMK – отличное решение для камнеобработки в промышленных масштабах. Станки данной серии позволят выполнять обработку от 2D до 5D таких материалов, как мрамор, гранит, любых пород камня, стекла, зеркал, дерева, пластиков и металла. Промышленный фрезерный ЧПУ станок по камню серии SMK позволяет изготавливать художественные панно для отделки интерьеров и фасадов зданий, логотипы фирм, рекламную продукцию, крупногабаритные памятники, скульптуры, колонны из камня. Обработка камня ЧПУ станком быстрее, точнее и дешевле, чем обработка руками.

Обрабатывающий центр ЧПУ SMK имеет мощную раму и усиленный портал. Станок оснащен сервоприводами, а также планетарными редукторами. Все это обеспечивает его повышенную точность, надежность и скорость работы.

В базовой комплектации станок поставляется с системой автоматической смены инструмента и шпинделем мощностью 7,5 кВт!

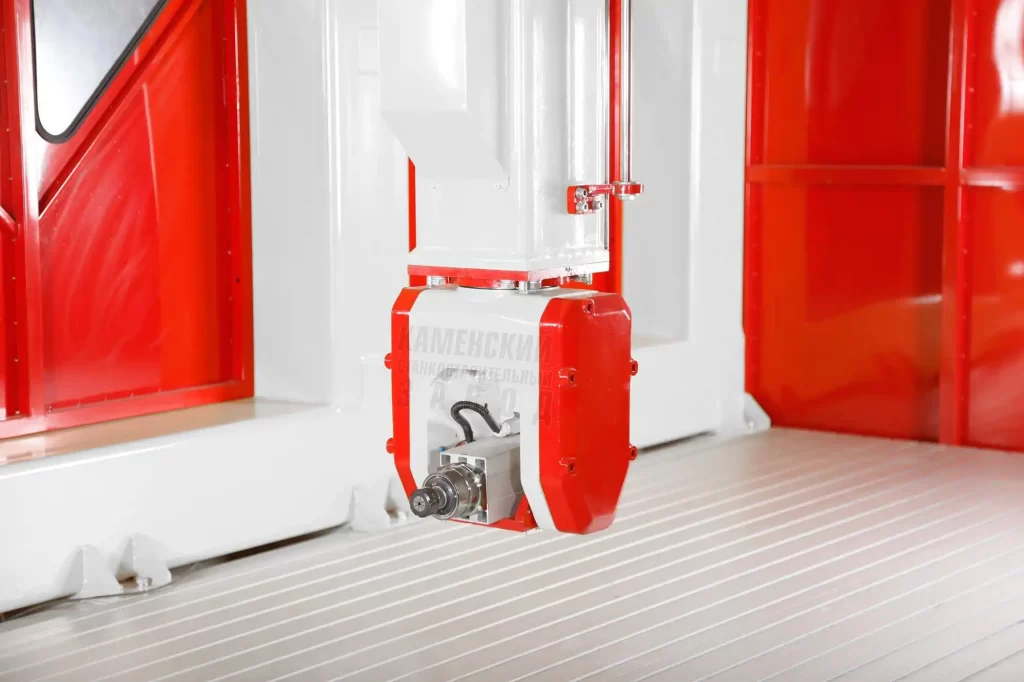

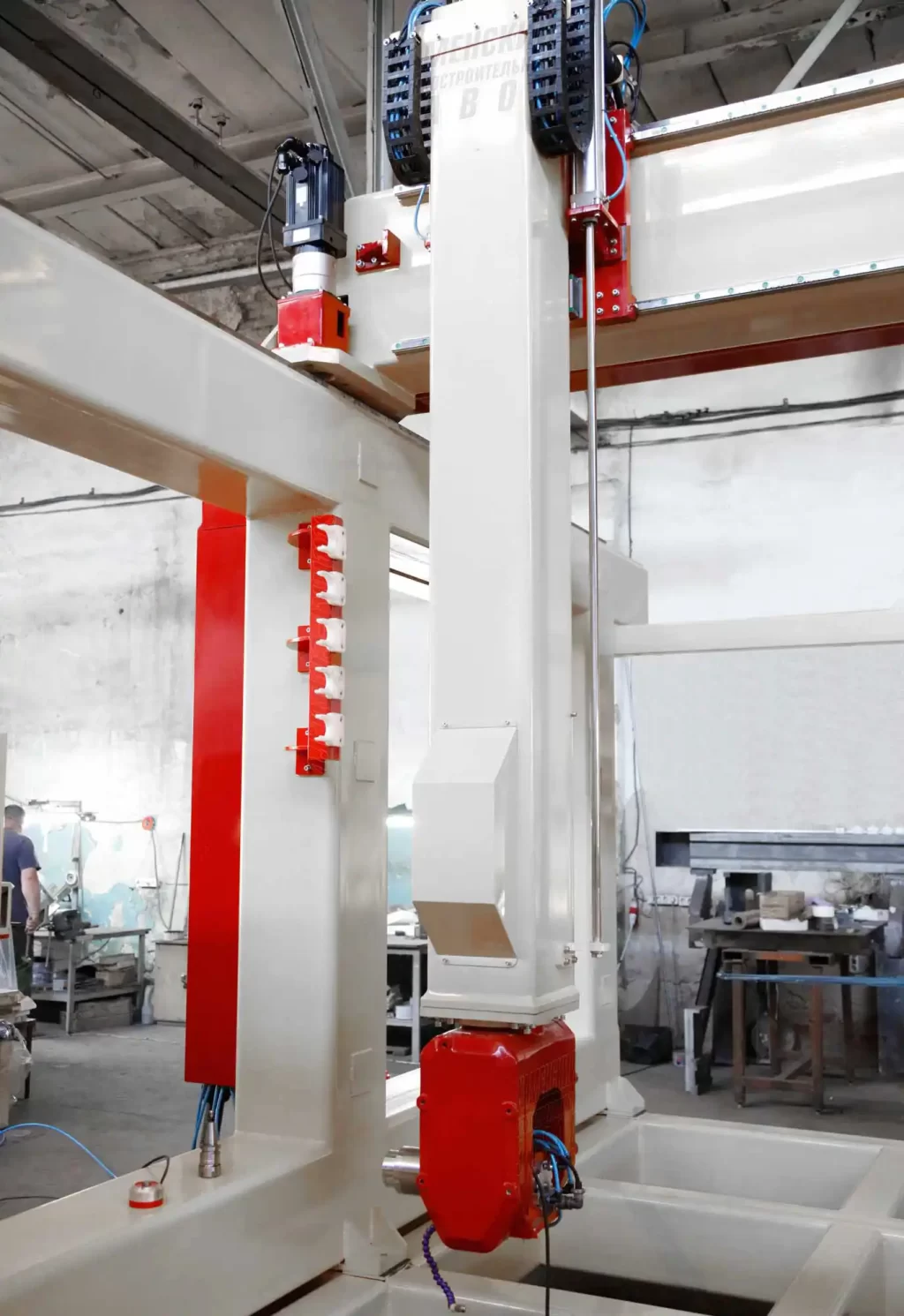

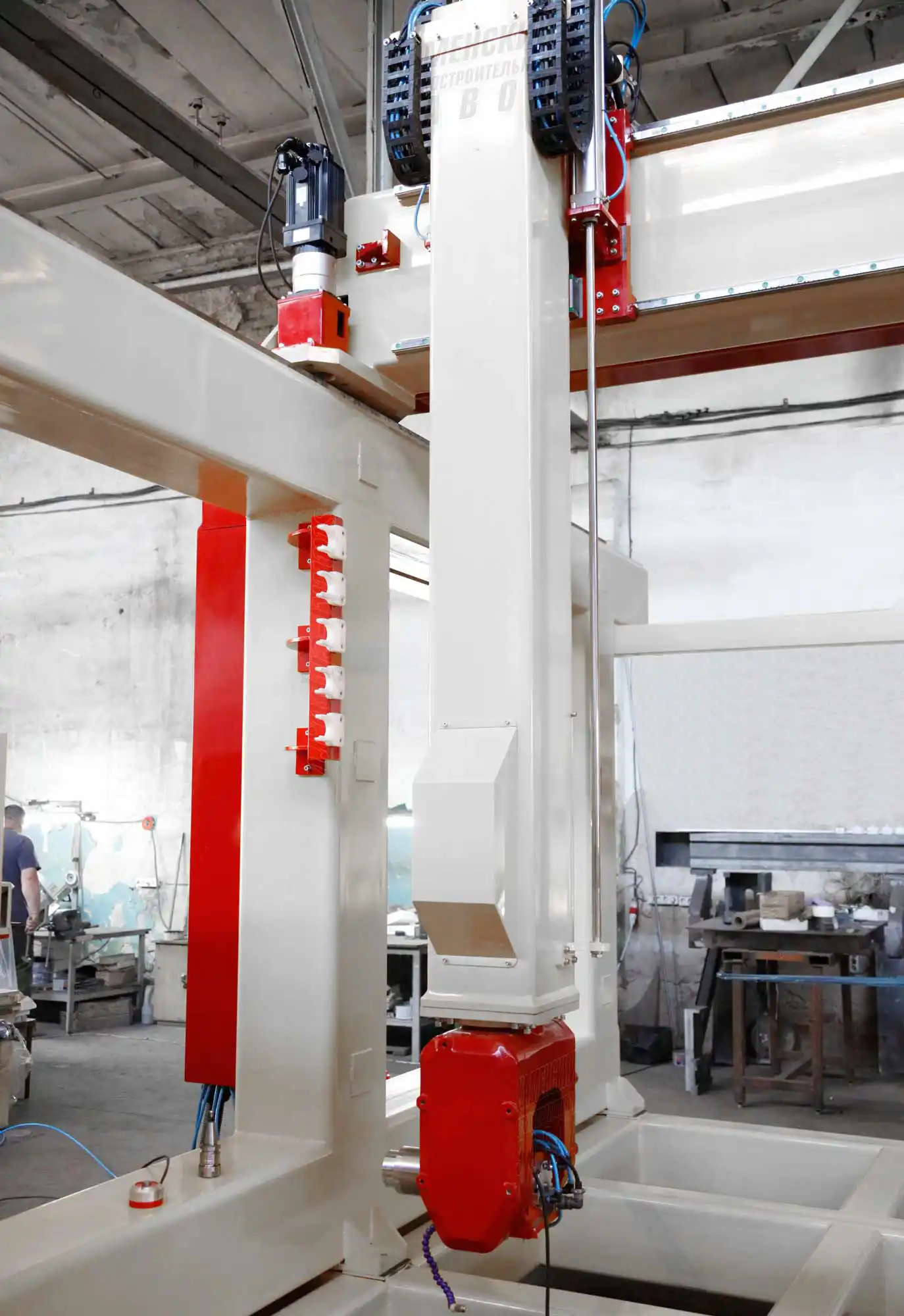

Шпиндель установлен на поворотной голове, позволяющей выполнять 5-осевую обработку. Поворотная голова изготовлена из литого чугуна, что дает ей дополнительную жесткость.

По сравнению с предыдущей серией обрабатывающих центров «Камнерез», данная серия имеет большие размеры рабочего поля для обработки изделий любых необходимых габаритов.

На данном оборудовании по всем осям установлены высококачественные рельсовые направляющие. Рельсовые направляющие имеют сечение 30 мм – это также немаловажный фактор, дающий станку высокую жесткость, надежность и точность перемещения.

Большинство наших станков оборудованы системами автовыравнивания порталов. При каждом обнулении станка портал восстанавливает геометрию координаты. Также Завод устанавливает системы аварийной остановки станка при срабатывании защиты на шпинделе или контроллерах координат.

СЕРВИСНАЯ ПОДДЕРЖКА
Наша служба техподдержки работает с 8.00 до 17.00 по местному времени. В случае возникновения каких-либо проблем или неисправностей с нашим оборудованием, наши специалисты смогут удаленно подключиться к Вашему компьютеру, который управляет Вашим станком с числовым программным управлением, выявить, а также в случае незначительного сбоя устранить возникшее препятствие для нормального функционирования станка. Процедура обращения в сервисную службу следующая: 1. Установите на Вашем компьютере программное обеспечение TeamViewer, для того, чтобы в случае необходимости наш специалист сможет удаленно подключиться к Вашему станку. 2. Позвонить в нашу службу сервисной поддержки (желательно по skype) и сообщить о существующей неисправности, предварительно по возможности подготовить видеоотчет, о том как работает станок и где возникает неисправность. 3. Наш специалист просмотрит видеоотчет, подключиться к станку, проверит установленный профиль станка, произведет необходимые настройки и калибровки, а также дать полезные рекоммендации по работе на станке. В случае, если проблему невозможно устранить удаленно, наш специалист сможет приехать к Вам, в этом случае, Вам необходимо, оплатить стоимость проезда нашего специалиста (в обе стороны), проживание, суточные, а также иные расходы согласно договора. Мы также готовы предоставить Вам послегарантийное обслуживание, которое оплачивается согласно договора.
БОНУСЫ ПРИ ПОКУПКЕ НАШЕГО СТАНКА
Приобретая наши станки с числовым программным управлением любой модели, мы дарим уникальную библиотеку трёхмерных моделей объемом более 15 гигабайт, применяя которую Вы сможете начать свое собственное производство изделий. Мы предоставляем ссылку на скачивание подарка, а также пароли доступа к архиву. Также в случае необходимости мы можем записать библиотеку на носитель клиента. Рыночная стоимость нашего подарка составляет 1500$.
ПРОЦЕДУРА ФОРМИРОВАНИЯ ЗАКАЗА
Уважаемые клиенты, заказать у нас станок Вы можете, очень просто, если интересует конкретная модель в базовой комплектации, то просто сообщаете нам что Вас интересует конкретная модель в базовой комплектации. Если данная модель имеется в наличии, то Вы подписываете договор, оплачиваете 100% и получаете свой заказ, если же такой модели в наличии нет, то производите оплату в размере 30% от стоимости станка, подписываете договор, оставшуюся сумму оплачиваете при получении своего заказа. Сроки изготовления станка обговариваются индивидуально. Если же Вам необходима конфигурация станка в соответствии с Вашими предпочтениями, то процедура заказа следующая: 1. Вы заходите на главной странице в раздел - Конфигуратор, и заполняете интересующие Вас пункты, включая - обязательные, нажимаете кнопку "отправить" и все, ждете звонка от нашего менеджера. 2. После того, как система сформирует Ваш запрос на получение коммерческого предложения, наш менеджер рассмотрит его в кратчайшие сроки, обязательно свяжется с Вами, уточнит необходимые детали для того, чтобы качественно, а главное учитывая Ваши предпочтения составить коммерческое предложение. 3. Подготовленное коммерческое предложение высылается на указанный Вами адрес, Вы внимательно проверяете, все ли Ваши пожелания учтены, в случае разночтений, сообщаете их нашему менеджеру, мы корректируем, и отправляем Вам на утверждение. 4. Вы подписываете договор, оплачиваете заказ - 100% или 30% от стоимости, и ожидаете его исполнения. Ваш заказ можете получить по почте, либо самостоятельно приехать к нам.
ВСЯ ПРОИЗВОДИМАЯ НАМИ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
Мы гарантируем качество исполнения сборки станка с числовым программным управлением. Качество используемых нами комплектующих при сборке станка подтверждается международными сертификатами соответствия. В результате чего, наши станки являются надежными, долговечными и простыми в эксплуатации.
Наши достижения

обработка камня, камнерез, чпу обработка, авито станок для камня, бизнес камнеообработка, гранит обработка камня, завод обработки камня, камнеообрабатывающий станок, изготовление балясин из камня
обработка камня, камнерез, чпу обработка, авито станок для камня, бизнес камнеообработка, гранит обработка камня, завод обработки камня, камнеообрабатывающий станок, изготовление балясин из камня
обработка камня, камнерез, чпу обработка, авито станок для камня, бизнес камнеообработка, гранит обработка камня, завод обработки камня, камнеообрабатывающий станок, изготовление балясин из камня
обработка камня, камнерез, чпу обработка, авито станок для камня, бизнес камнеообработка, гранит обработка камня, завод обработки камня, камнеообрабатывающий станок, изготовление балясин из камня

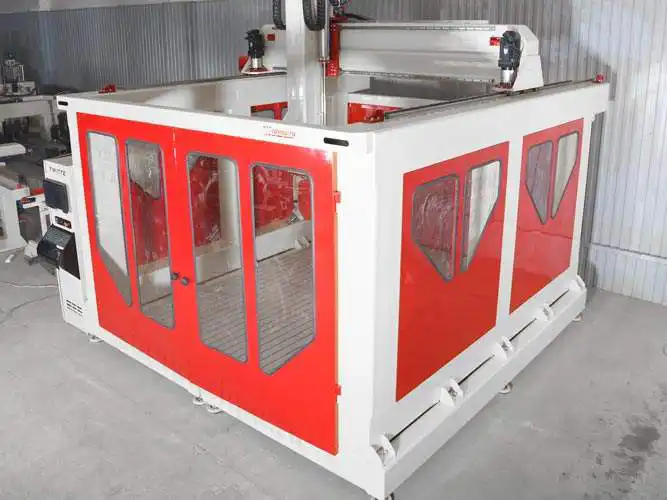

Мощный сварной корпус камнереза ЧПУ из толстой стали

Корпус данного промышленного фрезерного ЧПУ станка по камню серии камнерез Каменского станкостроительного завода изготовлен из сварных стальных деталей. Толщина стали – до 15мм! Конструкция ЧПУ камнереза позволяет достичь высокой жесткости ЧПУ станка, несмотря на его внушительные размеры. Благодаря этому промышленный фрезерный ЧПУ станок по камню устойчив к статическим и динамическим нагрузкам, а также вибрации. Благодаря этому ЧПУ станки завода Twitte отличаются высокой точностью обработки.

Специалисты Каменского станкостроительного завода “Twitte” добиваются обработки высокоточных площадок для установки направляющих. Высокая точность достигается за счет фрезерования площадок на ЧПУ станках нашего производства.

Наличие приведенных особенностей позволяет достичь высокой точности работы наших промышленных фрезерных ЧПУ станков по камню.

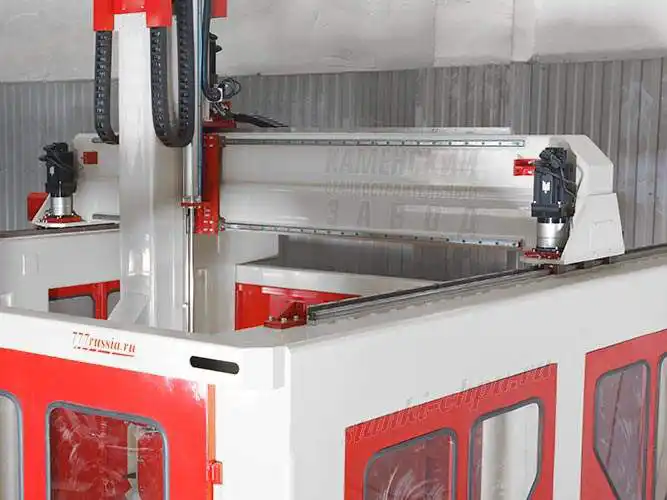

Мощный стальной портал промышленного ЧПУ камнереза

На станках больших габаритов производства Каменского станкостроительного завода “Twitte” устанавливается мощный портал, имеющий жесткую стальную конструкцию. Также как и рама промышленного ЧПУ камнереза, портал изготавливается из толстой листовой стали.

Применяемая в станках ЧПУ Twitte конструкция портала позволяет добиться устойчивости к динамическим и статическим нагрузкам. За счет конструкции портала, используемого в станках завода Twitte, вибрация не несет негативного воздействия на обработку изделий.

Приведенные особенности позволяют промышленным фрезерным ЧПУ станкам по камню серии камнерез Каменского завода Twitte обрабатывать материалы повышенной твердости, в том числе сталь и различные особо твердые породы камня.

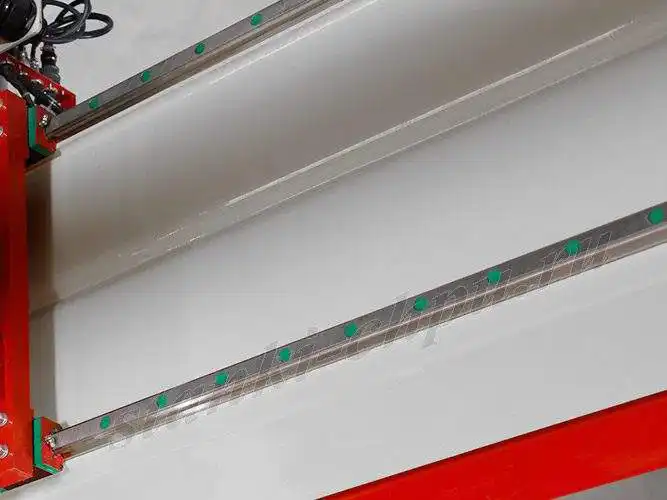

Высокоточные рельсовые направляющие для крупногабаритных ЧПУ станков

На больших ЧПУ станках Каменского станкостроительного завода устанавливаются рельсовые направляющие, также здесь используется зубчатая передача. Рельсовые направляющие обеспечивают большую жесткость по сравнению с круглыми направляющими, что позволяет обрабатывать на данном промышленном фрезерном ЧПУ камнерезе особо твердые породы камня и сталь. Рельсовые направляющие сводят к минимуму вибрацию и делают промышленный фрезерный ЧПУ станок по камню серии камнерез более устойчивым к статической и динамической нагрузке.

Рельсовые направляющие также менее прихотливы в обслуживании по сравнению с круглыми направляющими. За счет этих факторов существенно возрастает срок службы нашего промышленного фрезерного ЧПУ станка по камню серии камнерез.

Высокоприцезионные ШВП для промышленных фрезерных ЧПУ станков

В промышленных фрезерных ЧПУ станках по камню серии камнерез производства Каменского завода “Twitte” применяются шарико-винтовые пары высокой точности. Их применение позволяет полностью убрать люфт.

Наличие высококачественных шарико-винтовых пар, а также другие конструктивные особенности промышленных фрезерных ЧПУ станков по камню серии камнерез производства “Twitte” позволяют добиться высокоточного перемещения обрабатывающего инструмента станка.

На промышленные фрезерные ЧПУ станки по камню серии камнерез устанавливаются только качественные и проверенные временем ШВП.

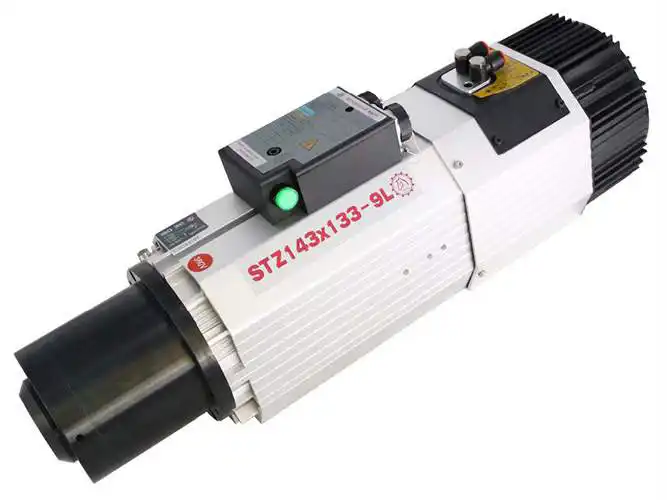

Профессиональный мощный промышленный шпиндель мощностью от 3 до 12 кВт с частотой вращения 24000 об/мин

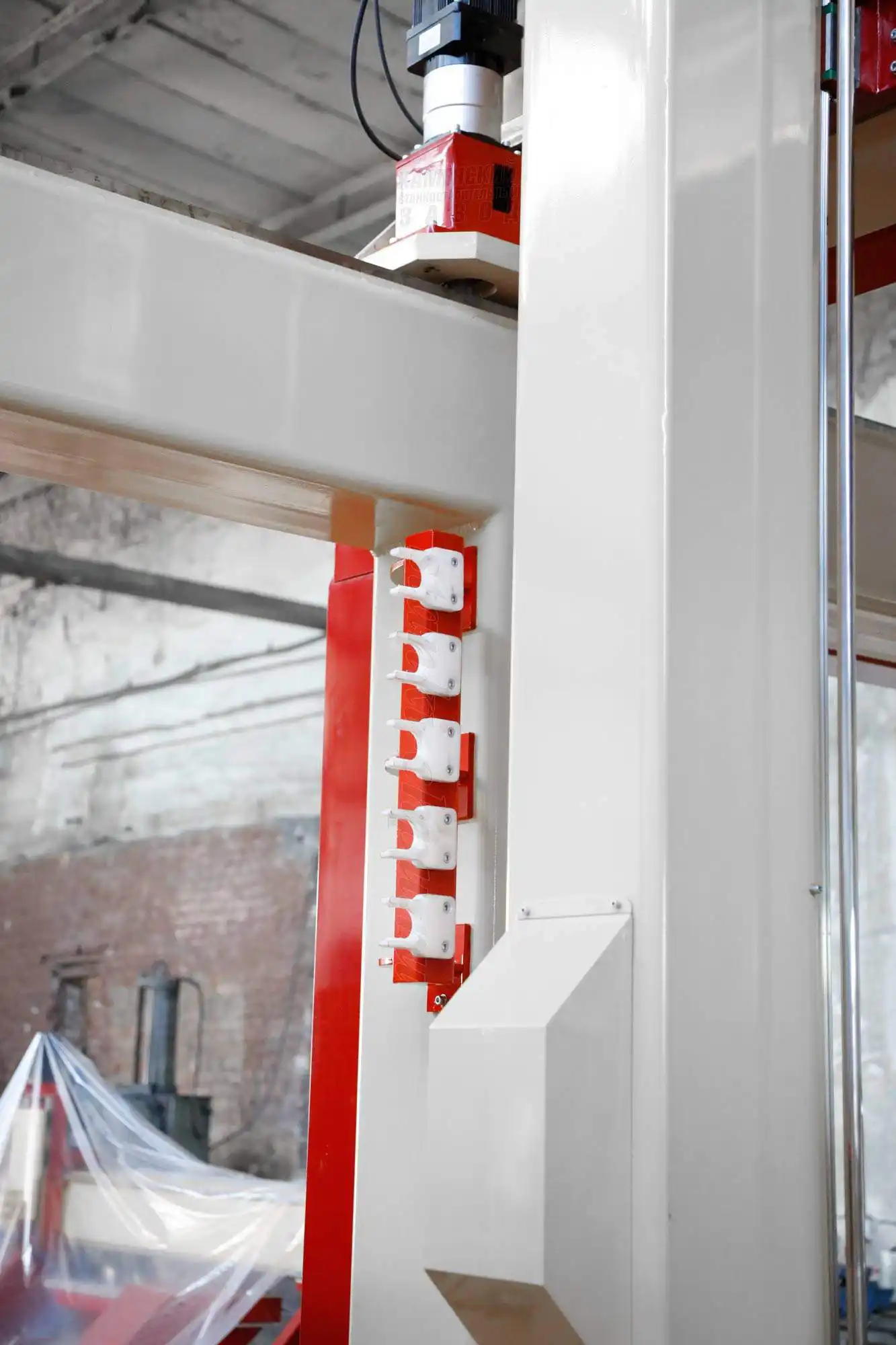

На обрабатывающие центры с ЧПУ SMK от завода Twitte устанавливается шпиндель с автоматической сменой инструмента. Мощность данного шпинделя – 7,5 кВт.

Частота вращения шпинделей, устанавливаемых на 3D фрезерах SMK Каменского завода, составляет 24000 оборотов в минуту. Фрезерные ЧПУ 3D станки комплектуются шпинделями мощностью от 3 до 12 кВт.

Шпиндель с автосменой инструмента позволяет выполнять всю обработку изделия любой сложности с минимальным участием оператора: нет необходимости менять фрезу перед переходом к новому виду обработки, что оптимизирует время работы оператора и экономит Ваши деньги!

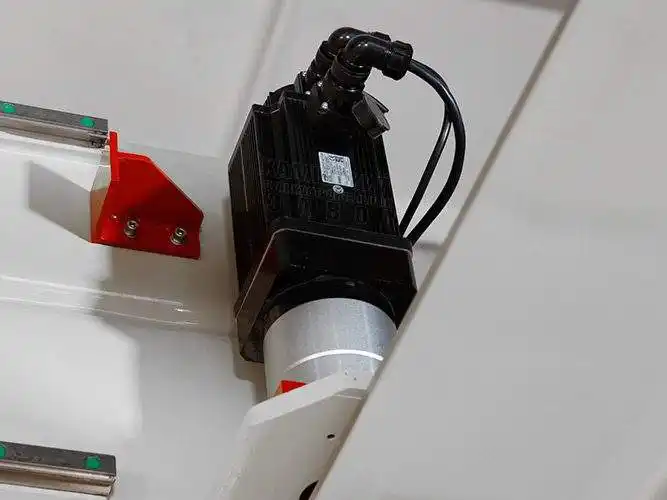

На всех осях станка устанавливаются серводвигатели

Для перемещения шпинделя и портала данного промышленного фрезерного ЧПУ станка по камню серии камнерез производства Каменского станкостроительного завода, применяются сервоприводы. Сервопривод обеспечивает перемещение инструмента с очень высокой точностью.

Сервопривод является более передовой технологией в станкостроении, чем более дешевые шаговые двигатели. Они обеспечивают очень высокую точность позиционирования. За счет учета обратной связи в этом типе двигателей, такие станки будут всегда выполнять обработку точно по программе, даже после какого-либо сбоя. Сервопривод позволяет избежать порчи заготовки, возникающей вследствие некорректных расчетов на шаговых двигателях, когда происходит пропуск шагов.

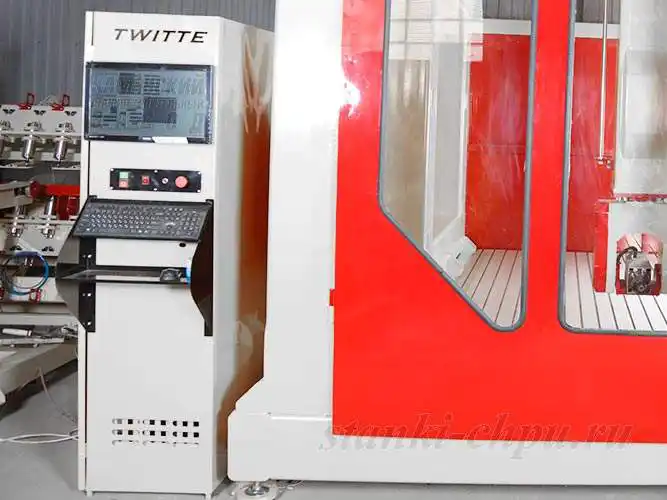

Профессиональная стойка промышленных фрезерных ЧПУ камнерезов

В промышленных фрезерных ЧПУ станках по камню серии камнерез производства Каменского станкостроительного завода Twitte применяется профессиональная ЧПУ стойка. Стойка ЧПУ содержит всю необходимую для управления промышленного ЧПУ камнереза электронную начинку. Она уже подключена и не требует какой-либо дополнительной настройки.

ЧПУ стойка защищена от электрических помех. Все стойки с ЧПУ собираются специалистами нашего завода, тестируются и проверяются в работе. Устанавливается профессиональное программное обеспечение. Благодаря этому стойки ЧПУ отличаются надежностью, при их работе на промышленных фрезерных ЧПУ станках по камню серии камнерез, исключаются возможности сбоев.

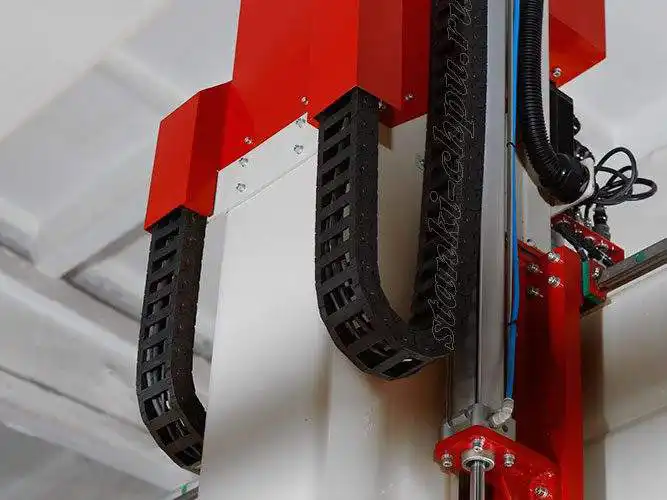

Гибкий кабель-канал установлен на промышленные фрезерные ЧПУ станки

На промышленные фрезерные ЧПУ станки по камню серии камнерез от Каменского завода Twitte устанавливаются гибкие кабель-каналы (кабелеукладчики), чтобы система кабелей, используемых на станках, правильно укладывалась при перемещении подвижных частей станка, не запутывалась и не мешала работе самого станка.

Наш завод использует кабель-каналы ведущих мировых производителей, проверенные в работе временем. Они производятся из стеклонаполненного полиамида, что делает их гибкими и прочными одновременно, а также ударопрочными, маслостойкими, кабелеукладчики обладают хорошей диэлектрической способностью.

Программное обеспечение

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

Транспортная упаковка

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.


  • 1    Станок.
  • 2    Блок управления.
  • 3    Набор фрез.
  • 4    Цифровой носитель с инструкциями.
  • 5    Соединительный кабель для блока управления.
  • 6    Датчик обнуления инструмента.
  • 7    Концевые индуктивные датчики на все оси.
  • 8    Прижимы заготовки - 4 шт.
  • 9    Система охлаждения для шпинделя (помпа).
  • 10  Щетка для удаления стружки на шпиндель.
  • 11  Ключи для шпинделя.
  • 12  Набор шестигранных ключей.
  • 13  Ящик для инструмента.
  • 14  Технический паспорт в электронном виде.
  • 15  Программное обеспечение.
  • 16 Помощь с постпроцессором для программ.
  • 17  Виброопоры - 4 шт
  • 18  Обучение работе на станке - 2-3 часа.
  • 19  Техподдержка – удаленная.
  • 20  Бесплатные 3D модели - 5000 шт.
  • 21  Наше радушие - безграничное 🙂 🙂

2D-обработка

3D-обработка

4D-обработка (при установке 4-й координаты)

5D-обработка

Обработка камня

Изготовление литейных форм

Изготовление деталей из цветных металлов

Изготовление объемных 3D-фигур из пенопласта

Изготовление объемных статуй из дерева

Изготовление объемных статуй из камня

Иконы

Сувениры

Мебель, детали интерьера

Производство дверей

Наружная реклама

Композитные панели
