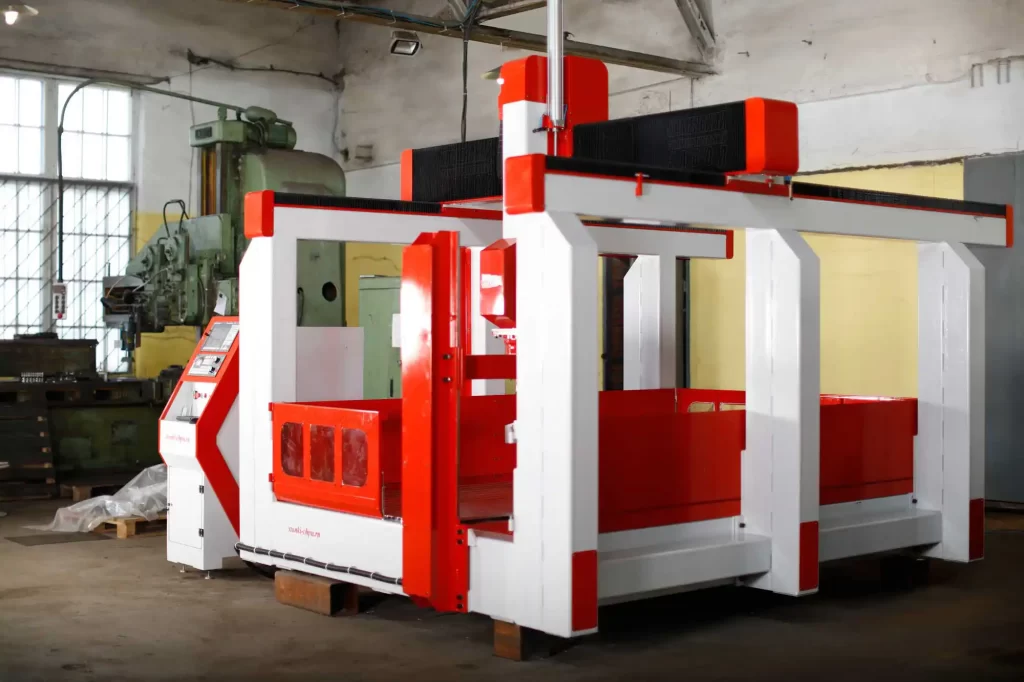

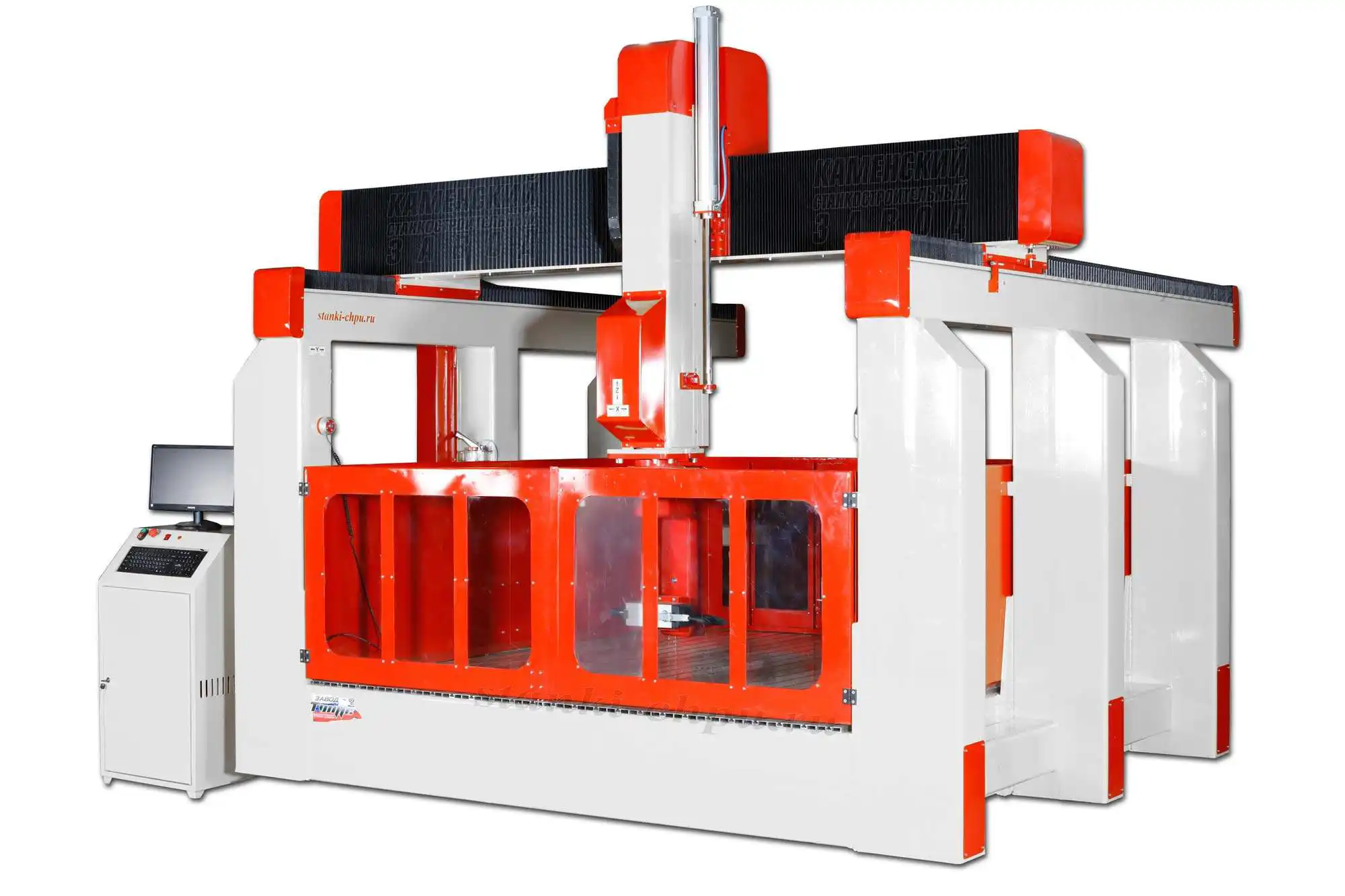

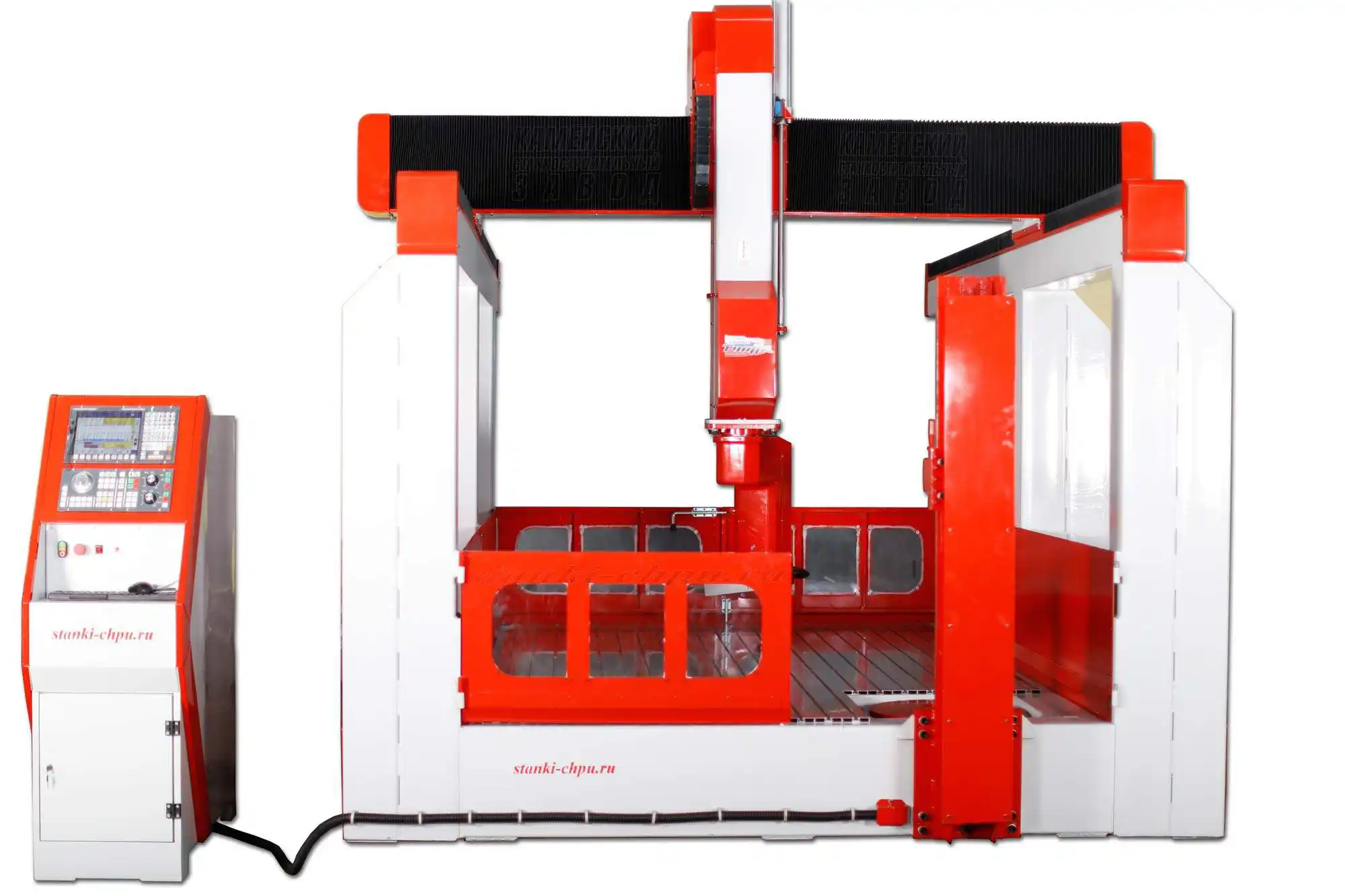

Name: ФРЕЗЕРНЫЙ 5-И ОСЕВОЙ СТАНОК ЧПУ ПО КАМНЮ 17K - купить от ...
SKU: 000160
Price: 3000000 RUB
Availability: InStock

Характеристики

Модель станка	17K-1	17K-2	17K-3	17K-4
Рабочий ход осей, XxYxZ (мм)	1500x1500x500/700	1500x3000x500/700	2100x3000x500/700	2100x4000x500/700
Размер стола, XxY (мм)	1760x1970	1770x3870	2250x3870	2350x4870
Габаритные размеры станка, XxYxZ (мм)	2300x2300x2800	2340x3800x2800	2790x4200x2800	2890x5200x2800
Рама	Стальная сварная усиленная	Стальная сварная усиленная	Стальная сварная усиленная	Стальная сварная усиленная
Косозубая рейка	по осям X и Y	по осям X и Y	по осям X и Y	по осям X и Y
Шарико-винтовые пары	по оси Z, 20 мм	по оси Z, 20 мм	по оси Z, 20 мм	по оси Z, 20 мм

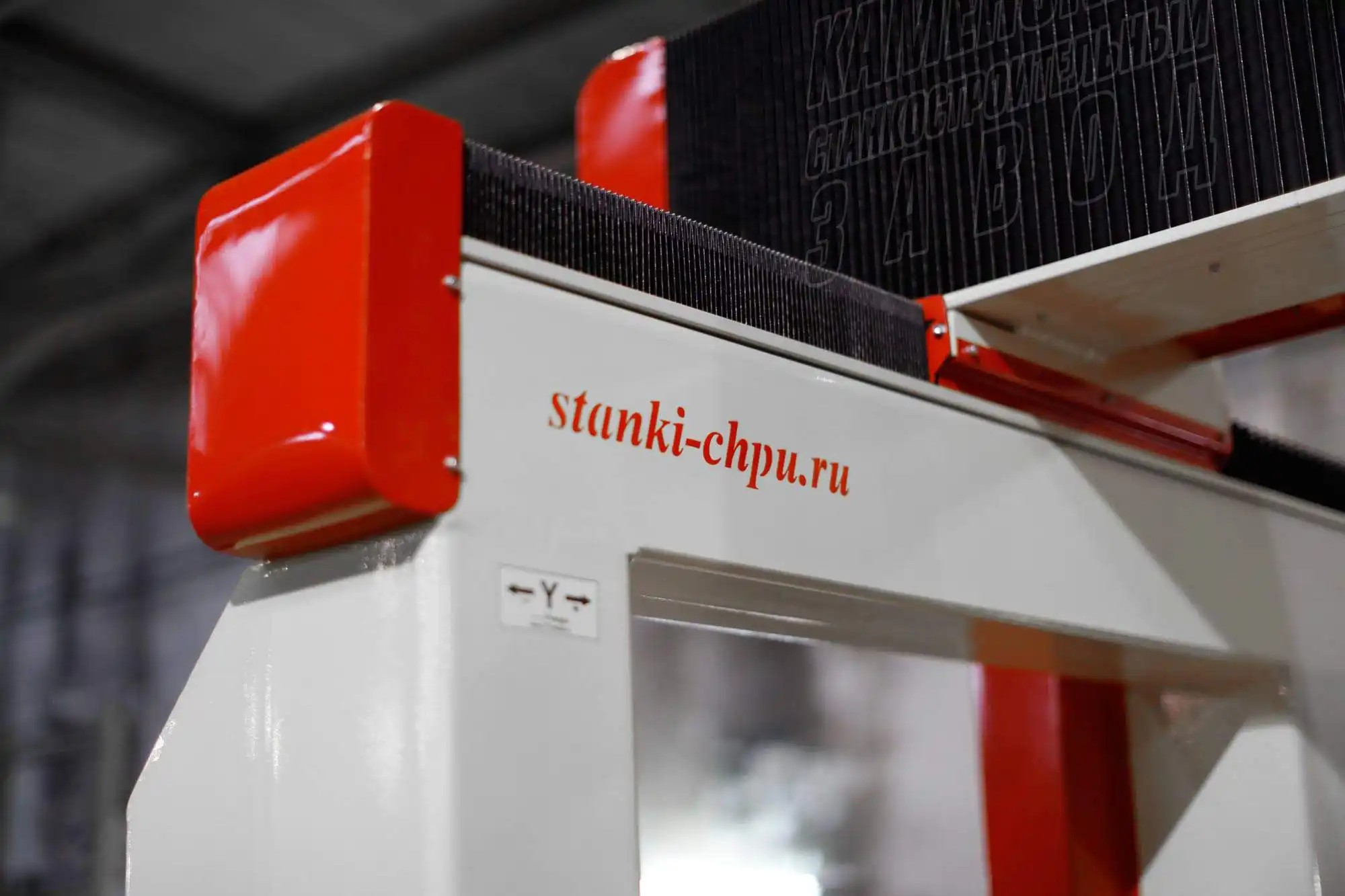

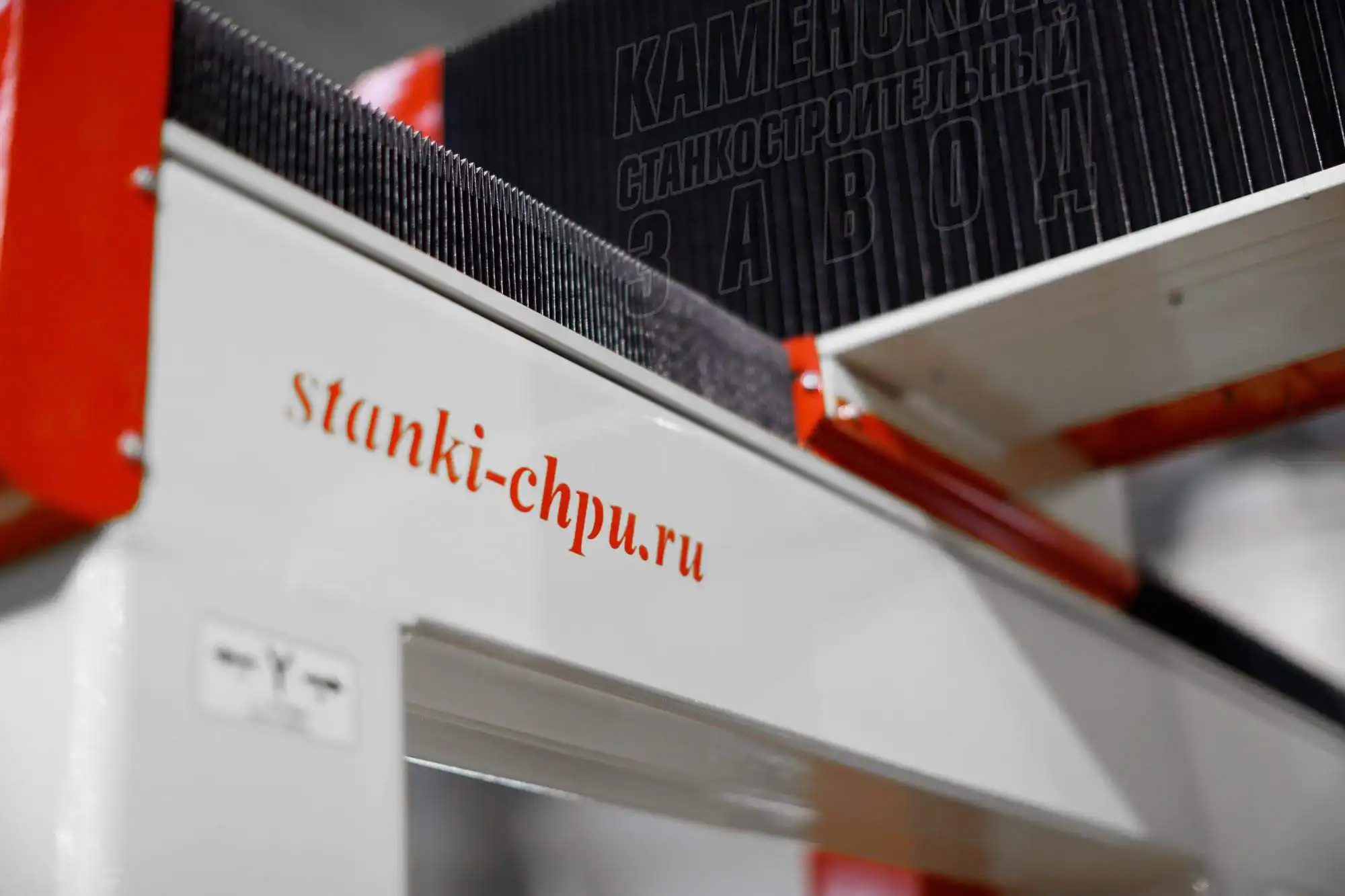

Гофрозащита	да	да	да	да
Тип направляющих	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм
Тип стола	алюминиевый пазовый стол	алюминиевый пазовый стол	алюминиевый пазовый стол	алюминиевый пазовый стол
Размер зажимных болтов	М8	М8	М8	М8
Расстояние от края шпинделя до поверхности стола (мм)	700	700	700	700

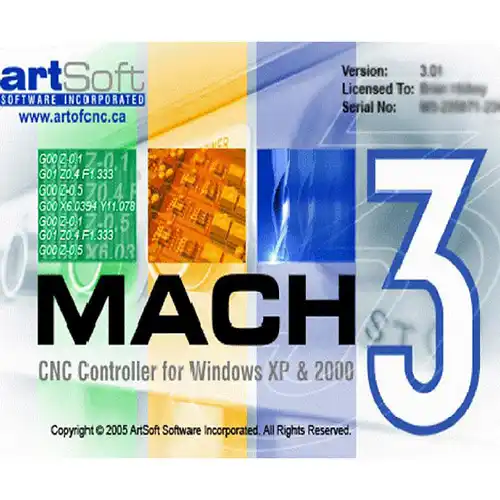

Система управления	Mach3	Mach3	Mach3	Mach3
Подача резания (мм/мин)	до 20000	до 20000	до 20000	до 20000
Свободное перемещение (мм/мин)	25000	25000	25000	25000
Перемещения по оси X (мм)	1500	1500	2100	2100
Перемещения по оси Y (мм)	1500	3000	3000	4000
Перемещения по оси Z (мм)	500/700	500/700	500/700	500/700
Направляющие по оси X	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм
Направляющие по оси Y	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм
Направляющие по оси Z	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм
Мощность шпинделя профи с воздушным охлаждением и инверторным управлением (кВт)	3	3	3	3
Мощность удержания ШД оси Х (Н∙м)	8,5	8,5	8,5	8,5
Мощность удержания ШД оси Z (Н∙м)	8,5	8,5	8,5	8,5
Мощность удержания ШД оси Y (Н∙м)	8,5	8,5	8,5	8,5
Источник питания	220В ~50 Гц 380В ~50 Гц	220В ~50 Гц 380В ~50 Гц	220В ~50 Гц 380В ~50 Гц	220В ~50 Гц 380В ~50 Гц
Интерфейс подключения	USB/ETHERNET	USB/ETHERNET	USB/ETHERNET	USB/ETHERNET
Тип кода	G - коды	G - коды	G - коды	G - коды
Операционная система	Windows 7/10; 32/64 bit	Windows 7/10; 32/64 bit	Windows 7/10; 32/64 bit	Windows 7/10; 32/64 bit
Программное обеспечение	Mach, ArtCAM	Mach, ArtCAM	Mach, ArtCAM	Mach, ArtCAM
Тип привода	шаговые двигатели 5.6 А	шаговые двигатели 5.6 А	шаговые двигатели 5.6 А	шаговые двигатели 5.6 А

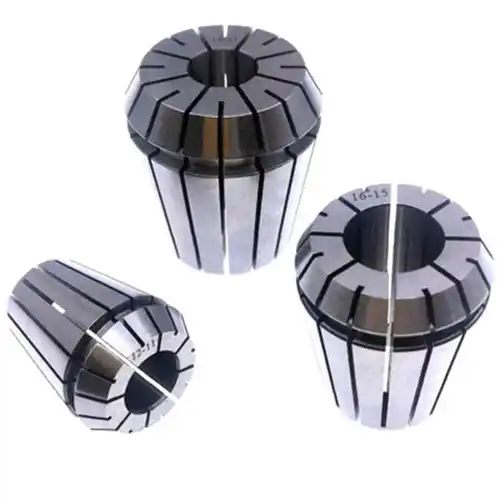

Цанговый зажим	ER-20	ER-20	ER-20	ER-20
Число оборотов шпинделя (об/мин)	24000	24000	24000	24000
Охлаждение шпинделя	воздушное	воздушное	воздушное	воздушное
Рабочая температура (°C)	+10...+45	+10...+45	+10...+45	+10...+45
Вес, НЕТТО (кг)
Вес, БРУТТО (кг)
Гарантия	12 месяцев	12 месяцев	12 месяцев	12 месяцев
Размер станка в сборе (мм)	2300x2300x2800	2340x3800x2800	2890x4200x2800	2890x5200x2800
Размер упаковки (мм)	2470x2600x3100	2470x3900x3100	3190x4500x3100	3190x5500x3100

*При применении 4 и 5 оси рабочее поле может уменьшаться!

**Производитель оставляет за собой право улучшения станка без согласия покупателя.

***Дополнительная комплектация обсуждается ИНДИВИДУАЛЬНО по каждому заказу!

Описание

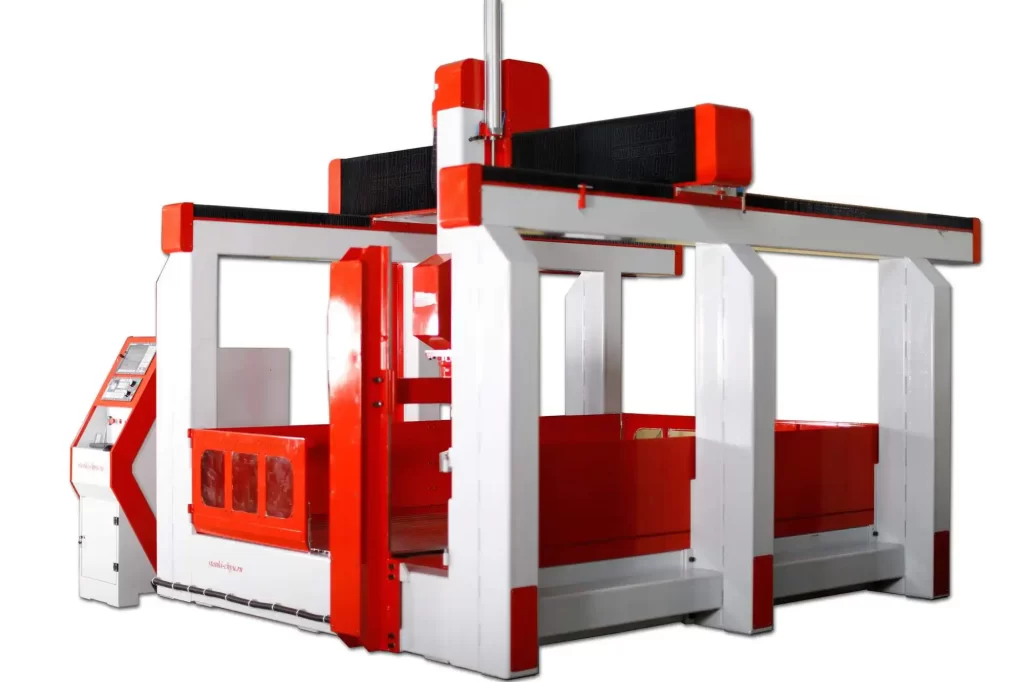

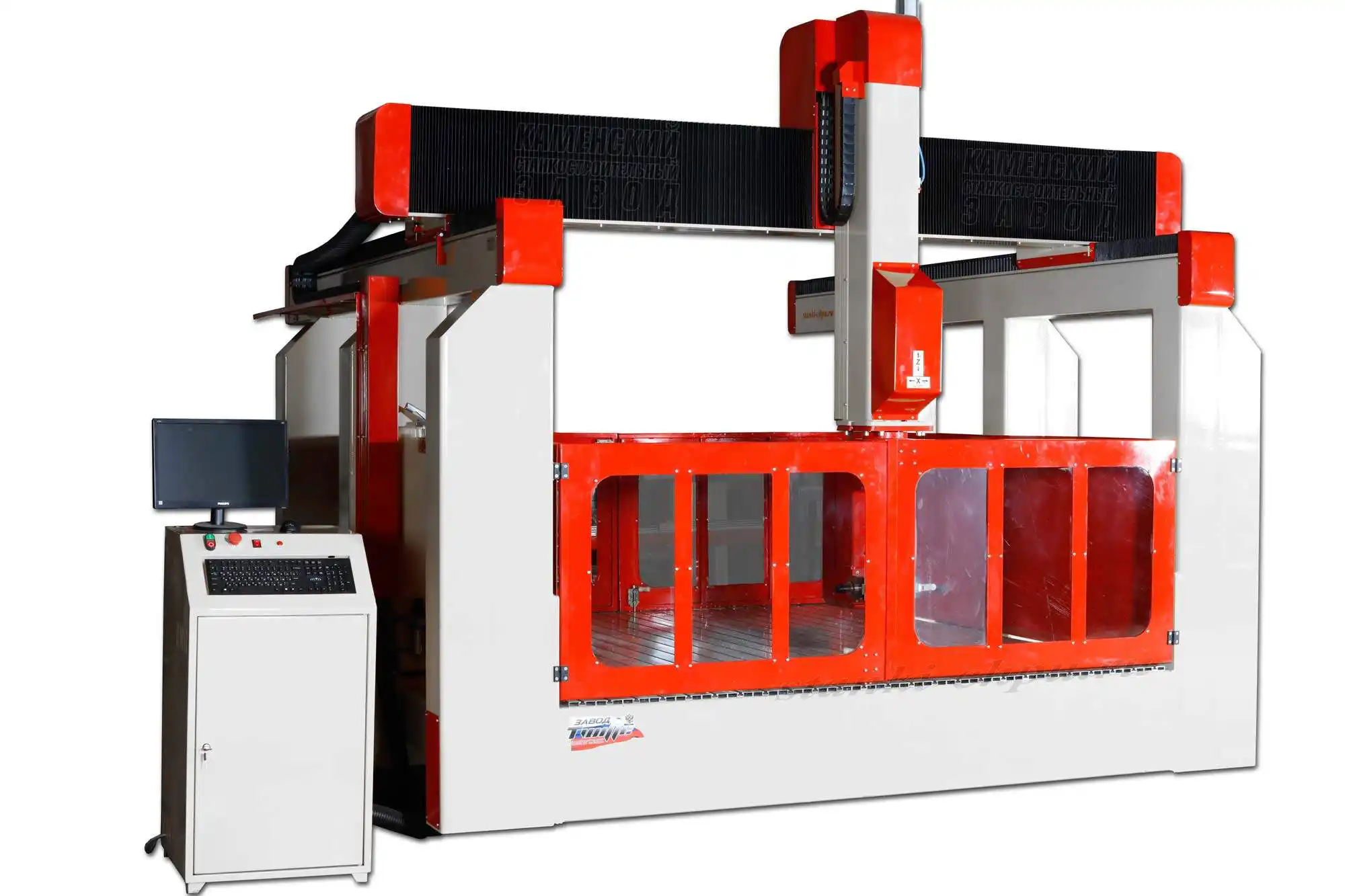

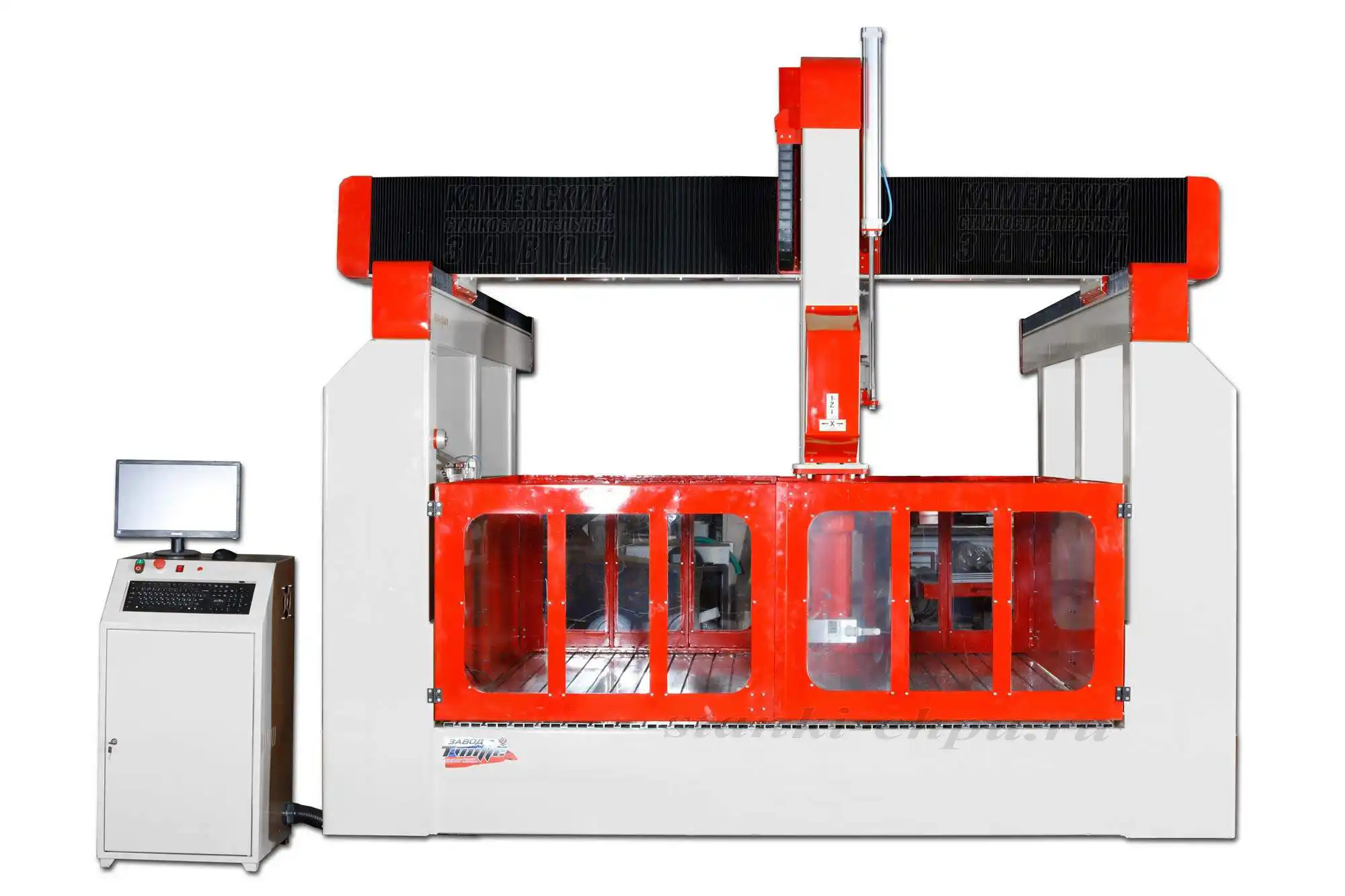

Серия станков 5-осевых фрезерных станков с ЧПУ 17K предназначена для обработки камня, дерева, разлиных металлов: алюминия, латуни, дюрали, вплоть до стали. Станок позволяет создавать изделия сложной формы, такие как статуи, фигуры, барельефов из камня. Также станок позволяет производить мебель, двери, иконы и прочее.

Станок 17K позволяет изготавливать литейные пресс-формы из стали или алюминия, также можно изготавливать разлинчные детали для машиностроения и другие изделия из различных металлов.

ОБРАБАТЫВАЕМЫЕ МАТЕРИАЛЫ:

5 осевые фрезерные станки ЧПУ 17K позволяют обрабатывать следующие материалы:
• гранит,
• базальт,
• мрамор,
• другие породы камня,
• дерево любых пород,
• пенопласт,
• пластмасса,
• стеклопластик,
• карбон,
• гетинакс,
• сталь,
• алюминий,
• латунь,
• дюраль,
• другие металлы.

Рама станка сварная, изготовлена из стальных профильных труб. Рамы фрезеруеются на станках нашего производства. Выполнена фрезеровка площадок под направляющие, что обеспечивает повышенную точность работы станка. По оси Y используется сдвоенный привод. На станке 17K установлены качественные рельсовые направляющие, редукторы, систему привода, рейки и шестерни.

Фрезерный ЧПУ станок 17K станет отличным помощником в Вашем бизнесе. Может использоваться в таких сферах, как архитектура, мебельное производство, металлообработка, сувенирное производство и многое другое.

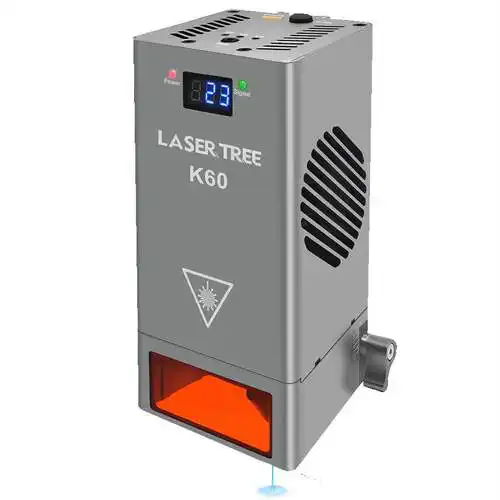

На данный станок можно установить лазерную головку TTL с синим лазером с оптической мощностью 60 Вт. Данный лазер имеет длинну волны 450±10 нм. На модуле установлено воздушное охлаждение.

Режущая способность:

• 50 мм/мин - 1-проходная резка 40-мм сосновой древесины;
• 200 мм/мин - 2-проходая резка 25-мм фанеры;
• 300 мм/мин - 2-проходая резка 12-мм МДФ;
• 30 мм/мин - 1-проходная резка 30-мм акрила.

Большинство наших станков оборудованы системами автовыравнивания порталов. При каждом обнулении станка портал восстанавливает геометрию координаты. Также Завод устанавливает системы аварийной остановки станка при срабатывании защиты на шпинделе или контроллерах координат.

СЕРВИСНАЯ ПОДДЕРЖКА

Наша служба техподдержки работает с 8.00 до 17.00 по местному времени. В случае возникновения каких-либо проблем или неисправностей с нашим оборудованием, наши специалисты смогут удаленно подключиться к Вашему компьютеру, который управляет Вашим станком с числовым программным управлением, выявить, а также в случае незначительного сбоя устранить возникшее препятствие для нормального функционирования станка. Процедура обращения в сервисную службу следующая: 1. Установите на Вашем компьютере программное обеспечение TeamViewer, для того, чтобы в случае необходимости наш специалист сможет удаленно подключиться к Вашему станку. 2. Позвонить в нашу службу сервисной поддержки (желательно по skype) и сообщить о существующей неисправности, предварительно по возможности подготовить видеоотчет, о том как работает станок и где возникает неисправность. 3. Наш специалист просмотрит видеоотчет, подключиться к станку, проверит установленный профиль станка, произведет необходимые настройки и калибровки, а также дать полезные рекоммендации по работе на станке. В случае, если проблему невозможно устранить удаленно, наш специалист сможет приехать к Вам, в этом случае, Вам необходимо, оплатить стоимость проезда нашего специалиста (в обе стороны), проживание, суточные, а также иные расходы согласно договора. Мы также готовы предоставить Вам послегарантийное обслуживание, которое оплачивается согласно договора.

БОНУСЫ ПРИ ПОКУПКЕ НАШЕГО СТАНКА

Приобретая наши станки с числовым программным управлением любой модели, мы дарим уникальную библиотеку трёхмерных моделей объемом более 15 гигабайт, применяя которую Вы сможете начать свое собственное производство изделий. Мы предоставляем ссылку на скачивание подарка, а также пароли доступа к архиву. Также в случае необходимости мы можем записать библиотеку на носитель клиента. Рыночная стоимость нашего подарка составляет 1500$.

ПРОЦЕДУРА ФОРМИРОВАНИЯ ЗАКАЗА

Уважаемые клиенты, заказать у нас станок Вы можете, очень просто, если интересует конкретная модель в базовой комплектации, то просто сообщаете нам что Вас интересует конкретная модель в базовой комплектации. Если данная модель имеется в наличии, то Вы подписываете договор, оплачиваете 100% и получаете свой заказ, если же такой модели в наличии нет, то производите оплату в размере 30% от стоимости станка, подписываете договор, оставшуюся сумму оплачиваете при получении своего заказа. Сроки изготовления станка обговариваются индивидуально. Если же Вам необходима конфигурация станка в соответствии с Вашими предпочтениями, то процедура заказа следующая: 1. Вы заходите на главной странице в раздел - Конфигуратор, и заполняете интересующие Вас пункты, включая - обязательные, нажимаете кнопку "отправить" и все, ждете звонка от нашего менеджера. 2. После того, как система сформирует Ваш запрос на получение коммерческого предложения, наш менеджер рассмотрит его в кратчайшие сроки, обязательно свяжется с Вами, уточнит необходимые детали для того, чтобы качественно, а главное учитывая Ваши предпочтения составить коммерческое предложение. 3. Подготовленное коммерческое предложение высылается на указанный Вами адрес, Вы внимательно проверяете, все ли Ваши пожелания учтены, в случае разночтений, сообщаете их нашему менеджеру, мы корректируем, и отправляем Вам на утверждение. 4. Вы подписываете договор, оплачиваете заказ - 100% или 30% от стоимости, и ожидаете его исполнения. Ваш заказ можете получить по почте, либо самостоятельно приехать к нам.

ВСЯ ПРОИЗВОДИМАЯ НАМИ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА

Мы гарантируем качество исполнения сборки станка с числовым программным управлением. Качество используемых нами комплектующих при сборке станка подтверждается международными сертификатами соответствия. В результате чего, наши станки являются надежными, долговечными и простыми в эксплуатации.

Наши достижения

Фото

автосмена, sm1777, 5 осей, пятиосевой, многоосевой, 5d станок, 5 axis, мебельный станок, мебельное оборудование, станки по дереву, 777 станки чпу, портальный станок, продажа фрезерный станок, каменский станкостроительный завод, твайт, chpu, cnc

Видео

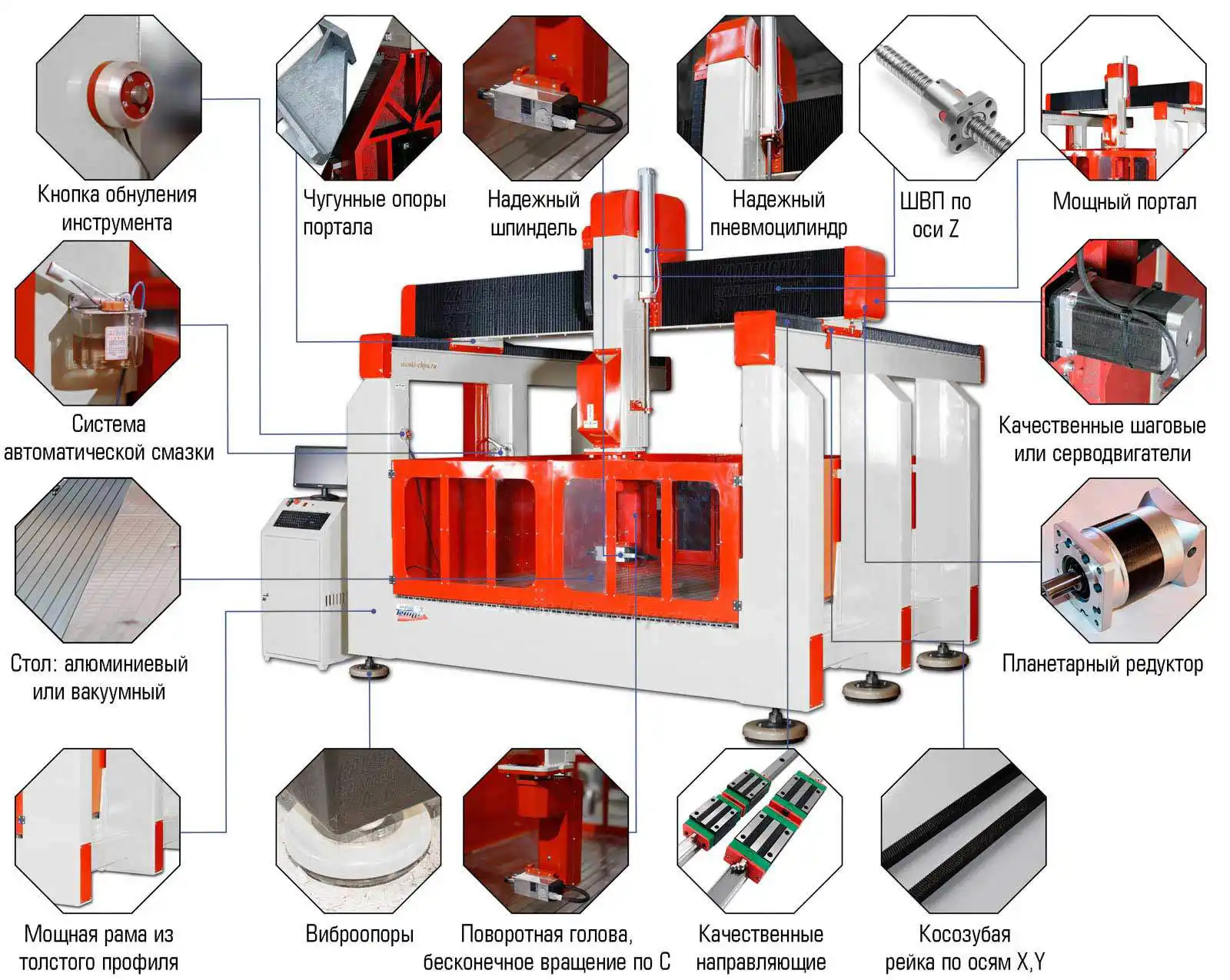

Конструктивные особенности

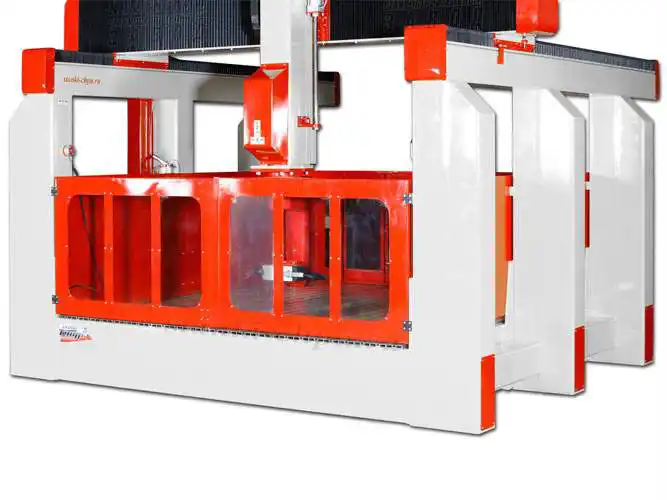

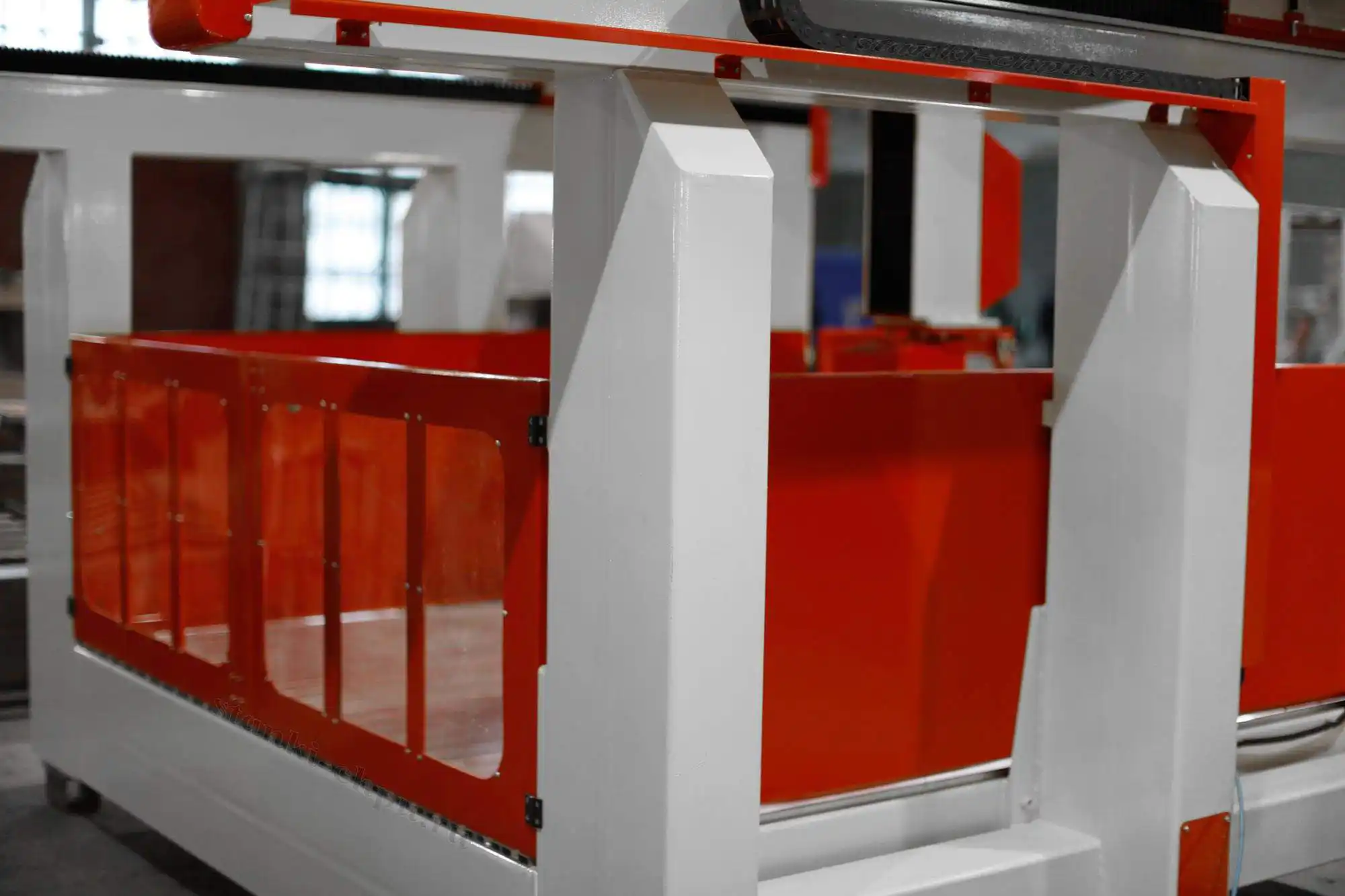

Рама станка

Станки данной серии имеют мощную раму, которая изготавливается из профильных труб 140х140 миллиметров с сечением стенки 10 мм. Конструкция рамы промышленного фрезерного ЧПУ станка имеет высокую жесткость, что обеспечивает станку устойчивость к нагрузкам динамического и статического плана, а также вибрации. Обработка площадок для установки направляющих производится по новейшим технологиям на обрабатывающих центрах с ЧПУ. Данный способ обработки позволяет фрезеровать поверхность, сверлить отверстия и нарезать резьбы за одну установку. Наличие приведенных особенностей позволяет достичь высокой точности работы наших промышленных фрезерных ЧПУ станков.

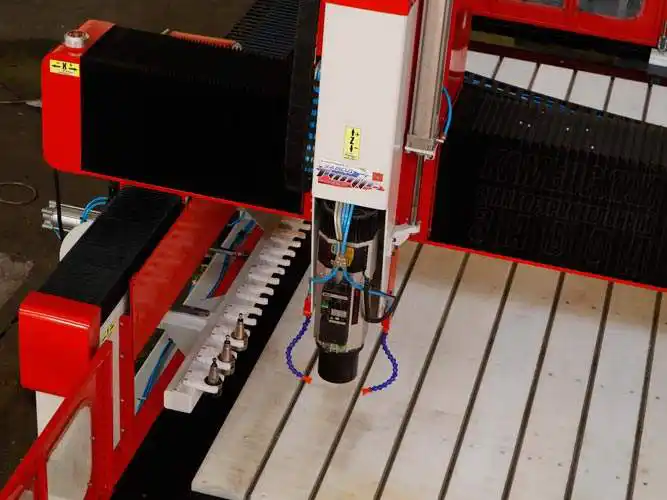

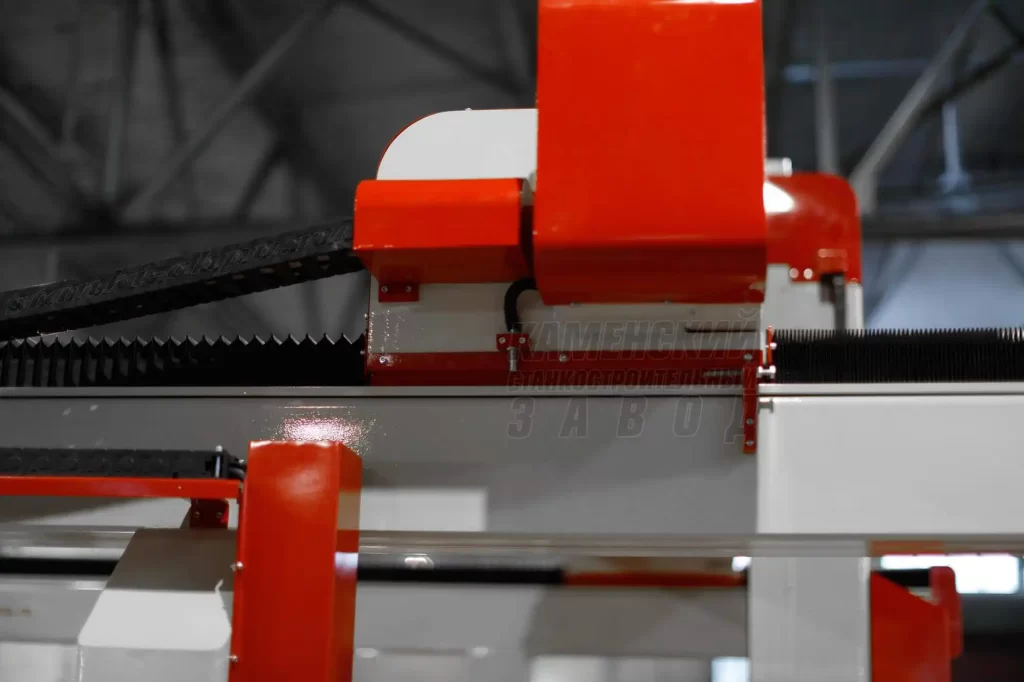

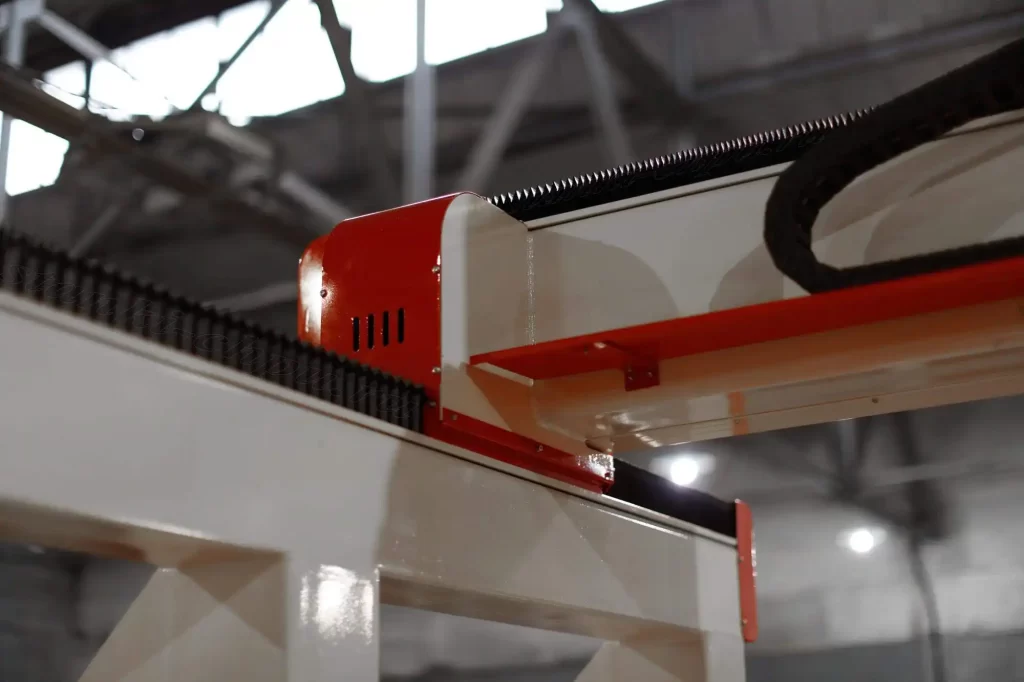

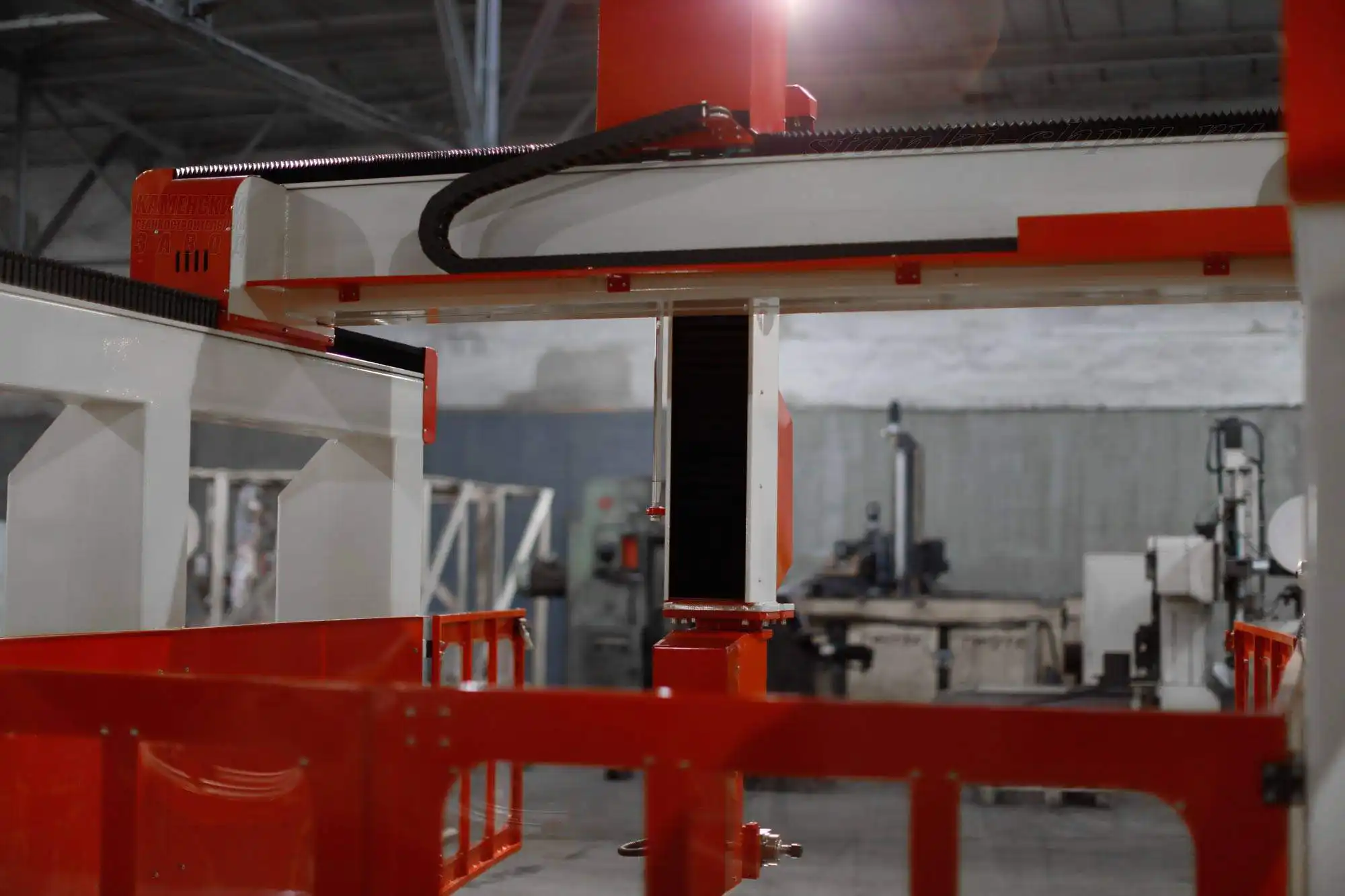

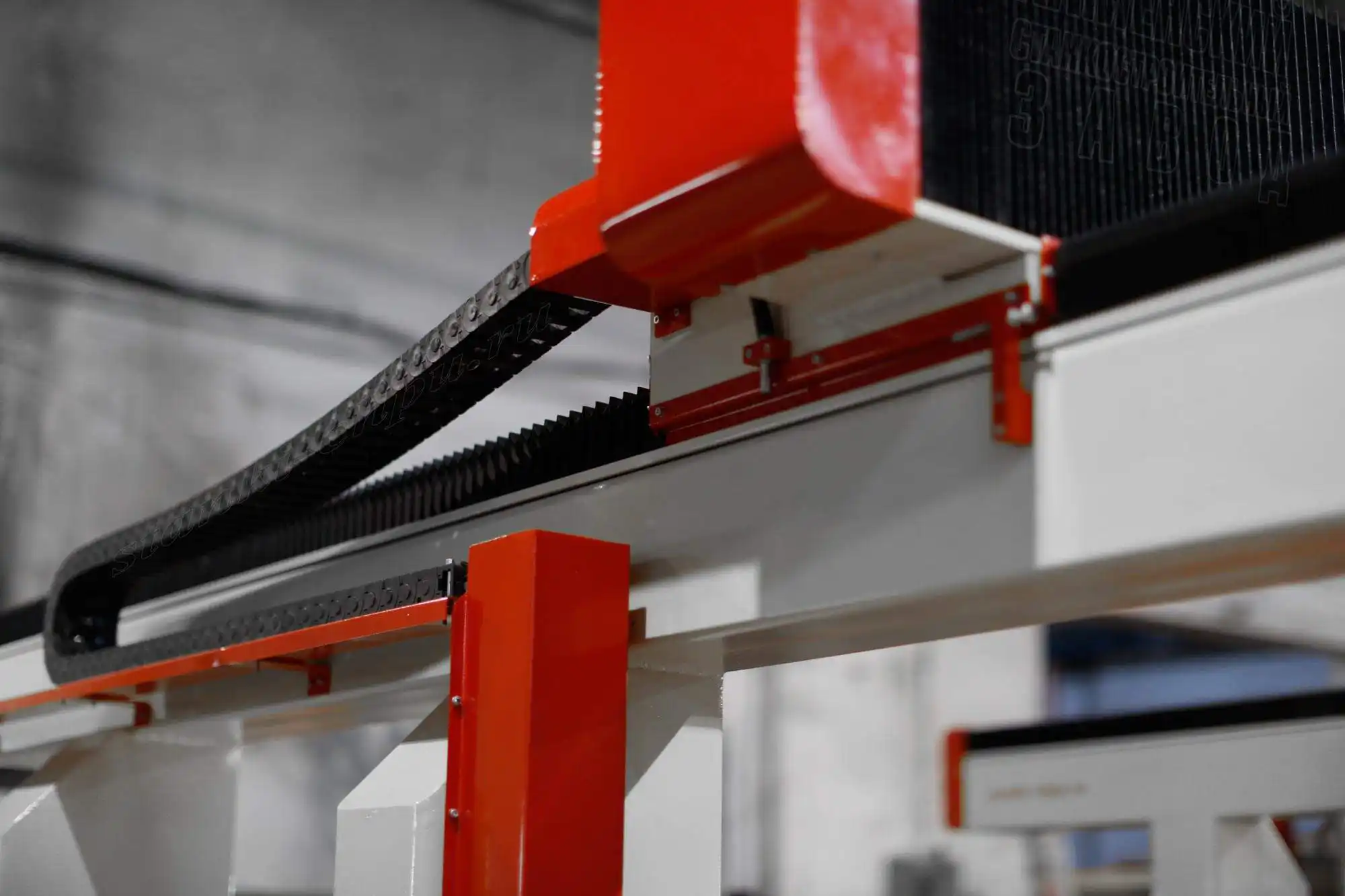

Портал

На станках с ЧПУ серии 17K устанавливается мощный усиленный стальной портал высокой жесткости. Портал фрезеруется на станке с ЧПУ нашего производства. Конструкция портала устраняет все негативные воздействия вибрации, возникающей в процессе работы фрезерного станка. Благодаря конструкции портала данного станка перенос нагрузки происходит только вдоль осей направляющих. Особенности конструкции портала позволяют выполнять на данных станках фрезеровку изделий любой жесткости, в том числе и стали!

Направляющие

На станках серии 17K установлены качественные рельсовые (профильные) направляющие. Данные направляющие имеют хорошие характеристики трения, равномерность и плавность движения, точность установочных перемещений и длительно сохраняют точность; в них малое тепловыделение, их просто смазывать. Рельсовые направляющие обладают более высокой динамикой, жесткостью восприятия нагрузок, менее энергозатратны, лучше воспринимают нагрузки (и статические и динамические), обеспечивают плавность хода. Дает возможность работать с более твердыми материалами (медь, латунь, алюминий, полимерные материалы, искусственный камень, сталь).

Винты ШВП

На станках серии 17K по координате Z применяются Высокопрецизионные (обладающий высокой точностью или созданный с соблюдением высокой точности параметров; высокоточный) винты ШВП диаметром 25 мм. Использование данных винтов ШВП исключает появления люфта при перемещении координат, обеспечивает высокую точность обработки и позиционирования, плавность хода, высокие показатели износостойкости.

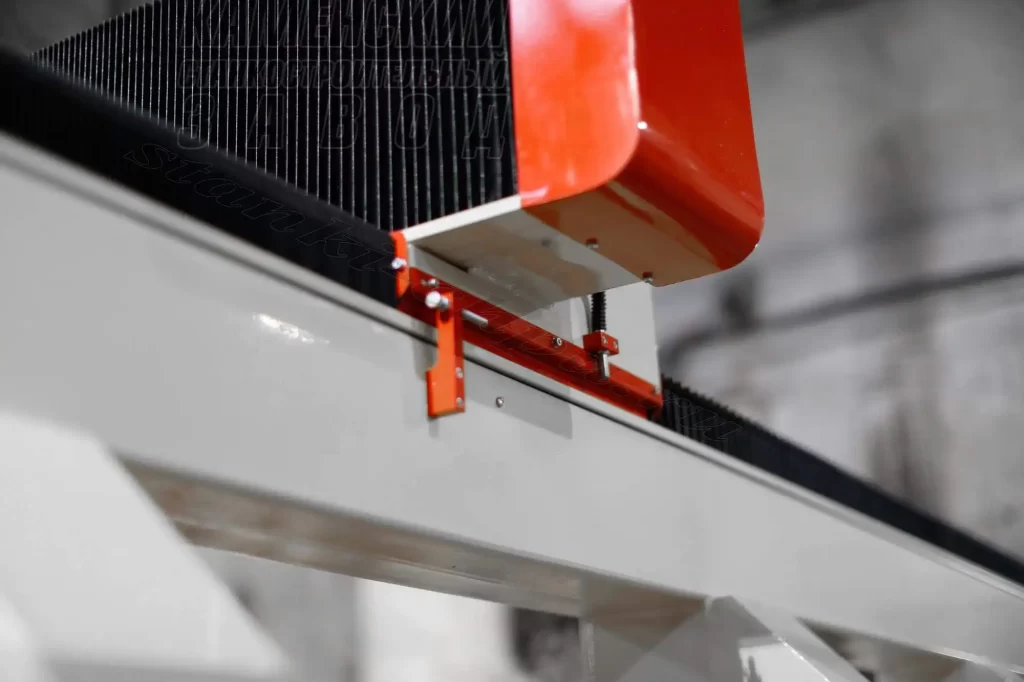

Косозубая рейка

На станках серии 17K по координатам X/Y применяется высокоточная косозубая рейка. Использование данных реек исключает появления люфта при перемещении координат, обеспечивает высокую точность обработки и позиционирования, плавность хода, высокие показатели износостойкости.

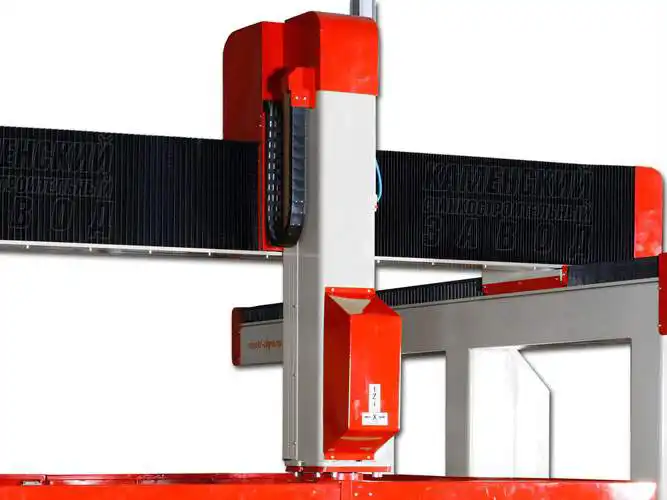

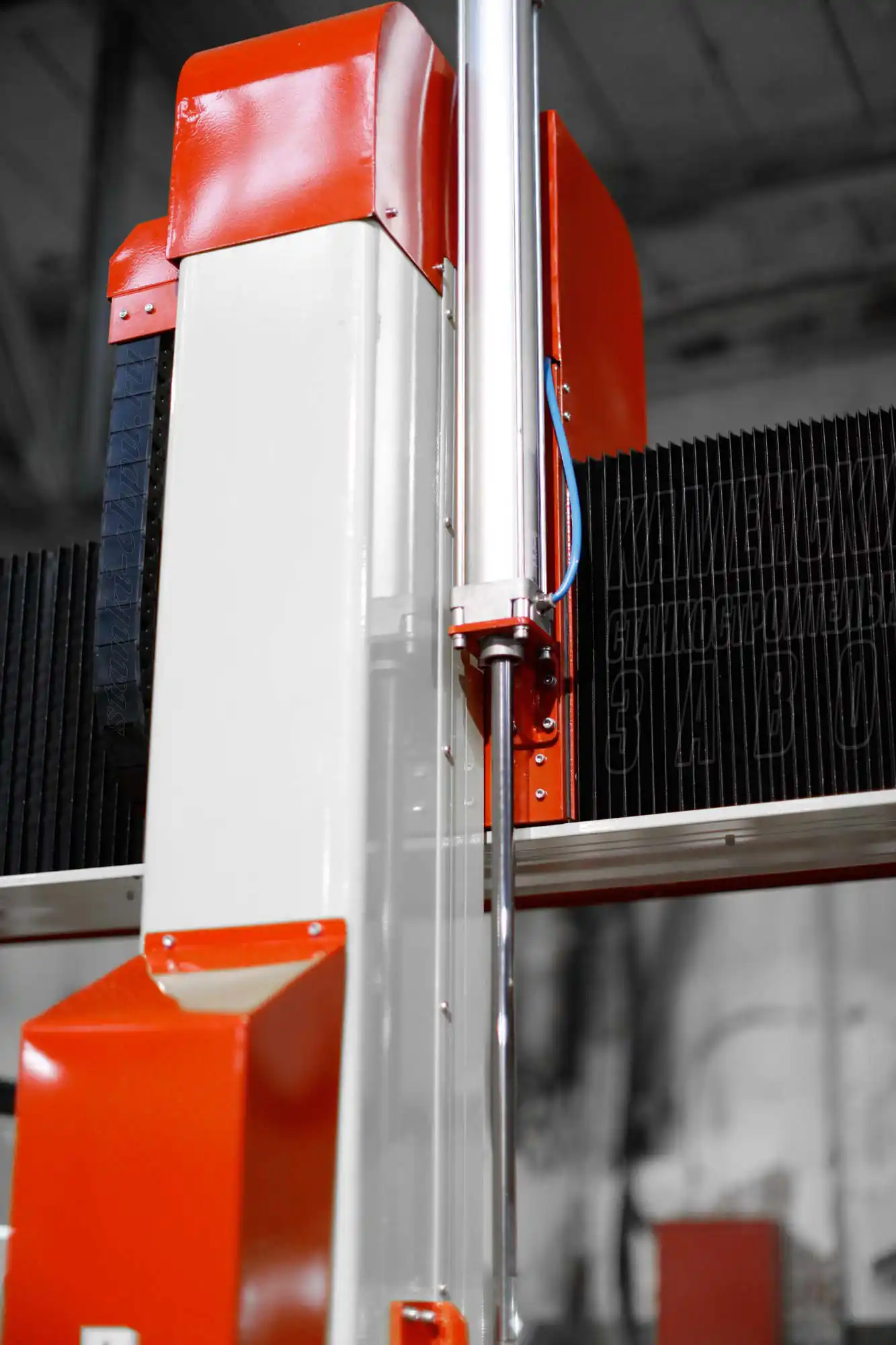

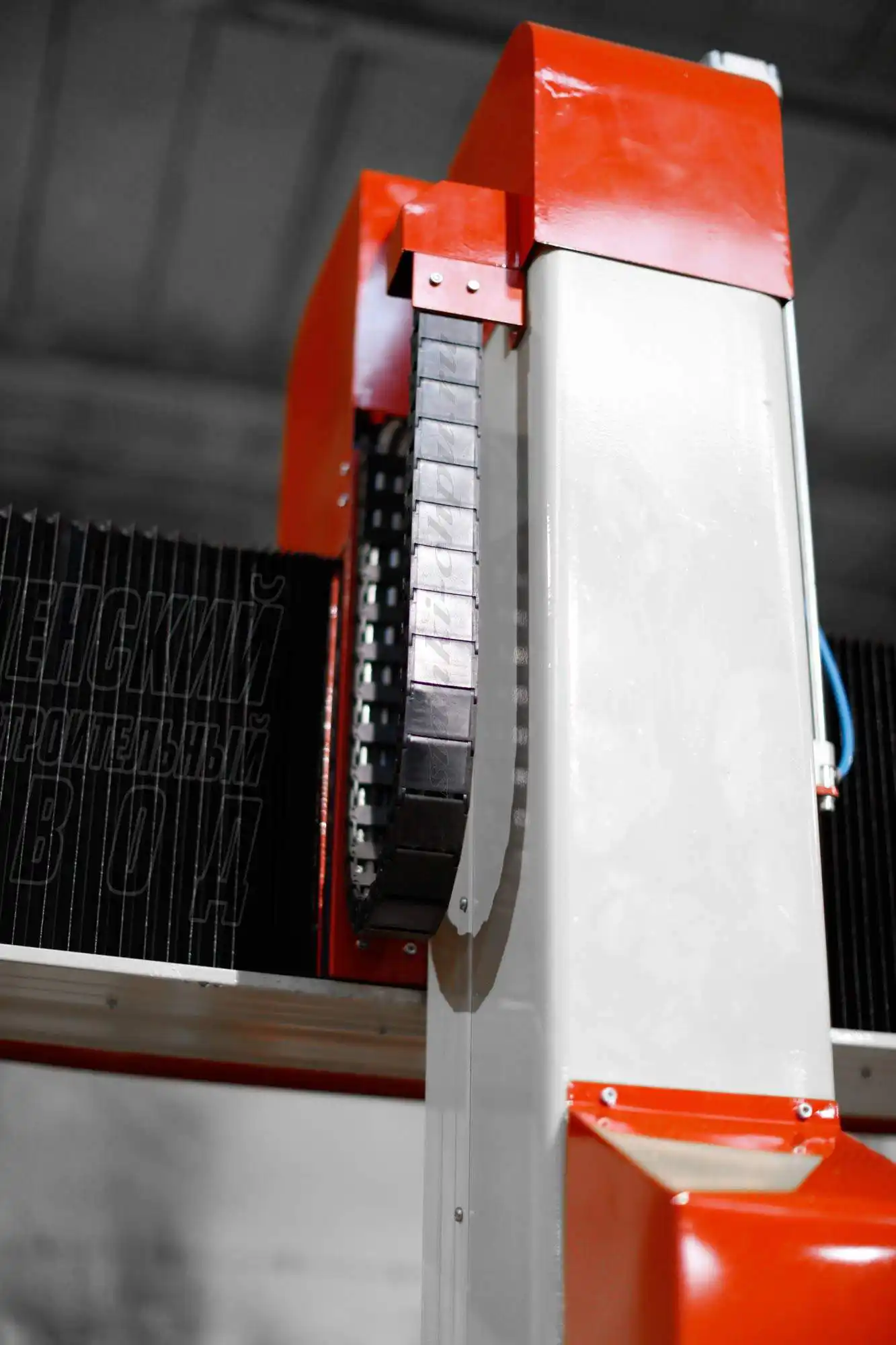

Координата Z станка

Конструкция оси Z отличается высокой точность и надежностью. Она позволяет выполнять обработку больших, объемных деталей. Благодаря особенностям конструкции на станках данной серии возможен ход по этой оси на 700 мм, при этом станок не теряет жесткости и может обрабатывать высокопрочные материалы, такие как камень и металлы, вплоть до стали.

Шаговые двигатели

Для перемещения осей на серии 17K используются мощные шаговые двигатели с крутящим моментом 8.5 N.m и током 4,5-5,6 А. Главное преимущество шаговых двигателей — это их точность при низкой стоимости. На серии 17K установлены шаговые двигатели с шагом 0,8-1,8 градуса, что позволяет изготавливать на станке высокоточные, качественные изделия.

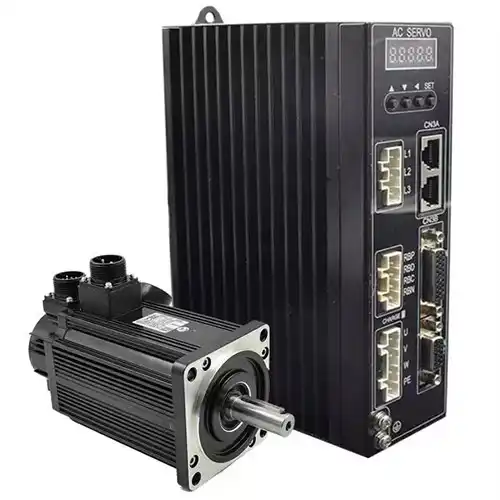

По желанию заказчика, за дополнительную плату возможна установка приводов с обратной связью, так называемый энкодер или сервопривод. Данная опция увеличивает точностные и скоростные характеристики станка, а так же предотвращает ошибки при работе оборудования.

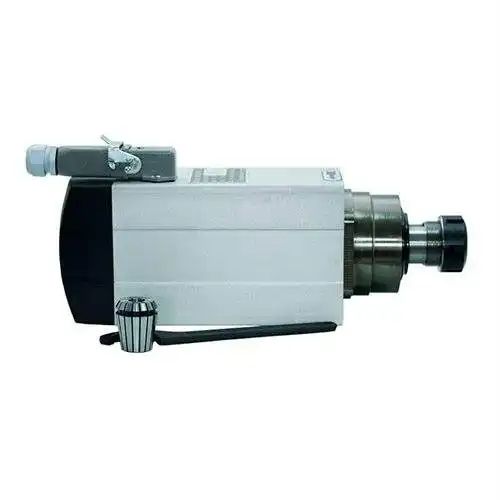

Профессиональный шпиндель

На станках серии 17K установлен проф. шпиндель с воздушным охлаждением. Мощность шпинделя составляет 3 кВт, возможна установка шпинделя мощность до 12 кВт. Частота вращения шпинделя 6000-24 000 об/мин. Его наличие позволяет обеспечивать практически круглосуточную загрузку станка с ЧПУ, а так же:

Работа станка 24 часа в сутки
Высокая скорость работы фрезами большого диаметра
Повышен рабочий ресурс и отказоустойчивость
Возможность работы с твердыми материалами

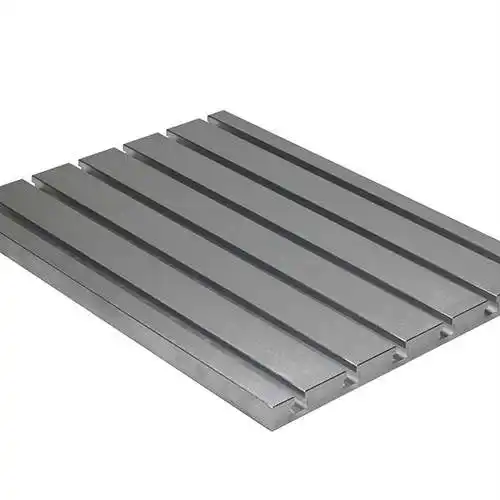

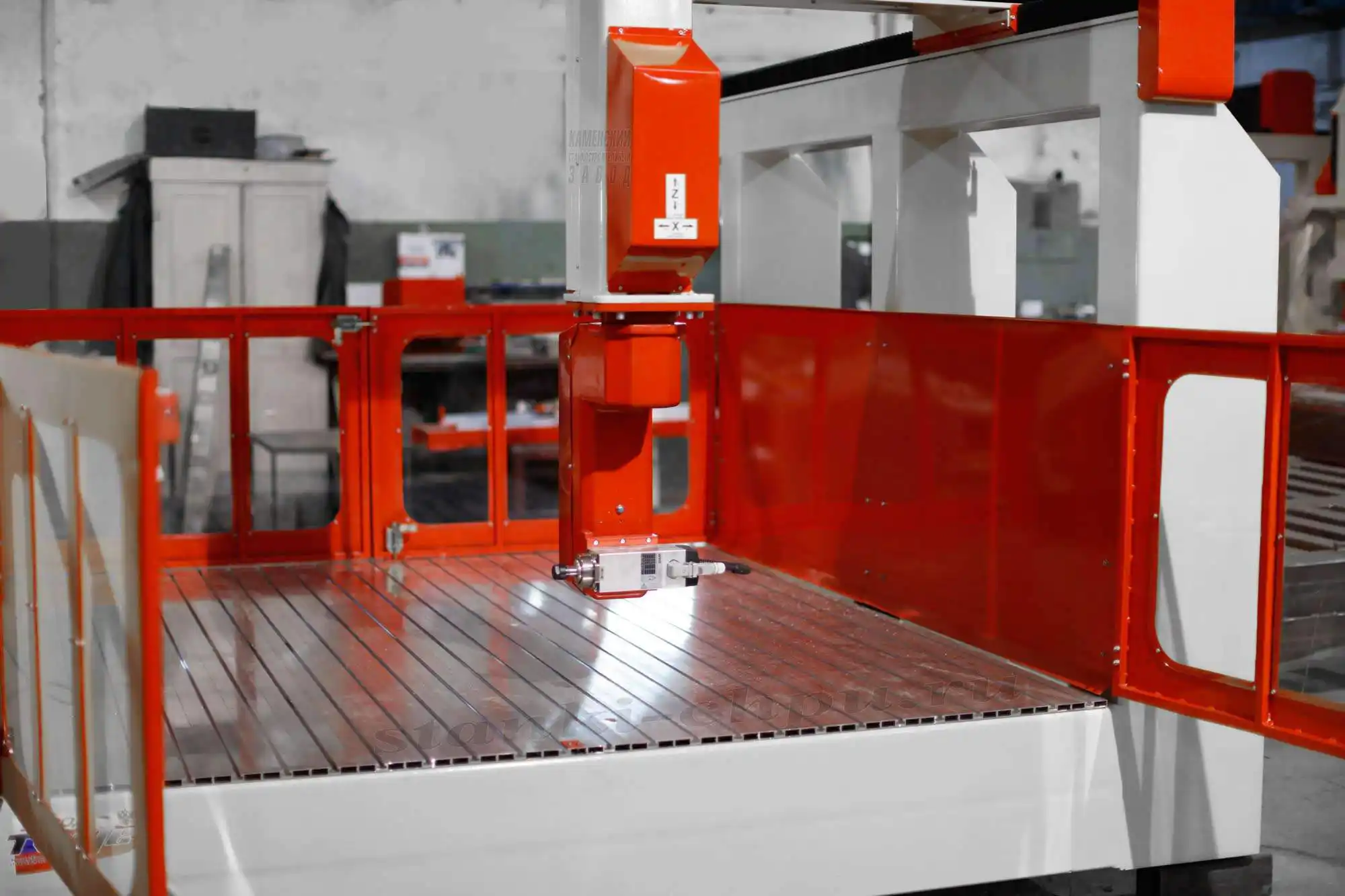

Алюминиевый стол с Т-пазами

В базовой комплектации установлен алюминиевый пазовый стол. Он удобен и долговечен, крепление заготовки на него осуществляется с помощью специальных зажимных болтов. На станки данной серии возможна также установка вакуумного стола без дополнительной платы. Вакуумный стол – это более прогрессивная технология, когда заготовку не нужно крепить к столу, достаточно просто положить ее на стол и она будет там удерживаться с помощью специальных вакуумных присосок. Однако для своей работы вакуумный стол потребует также наличие вакуумного насоса. Возможна также и поставка вакуумного насоса (дополнительная опция).

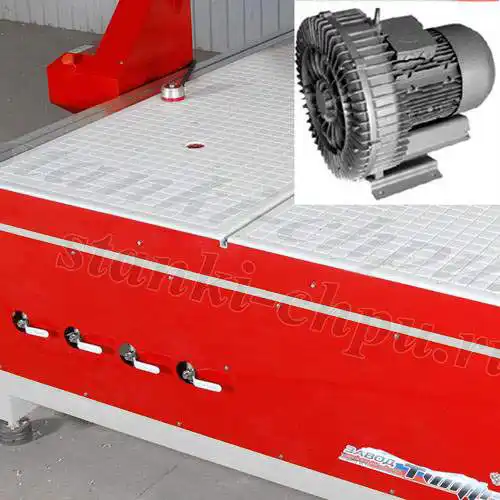

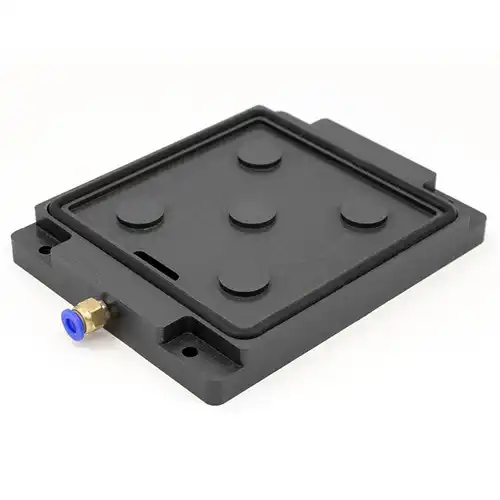

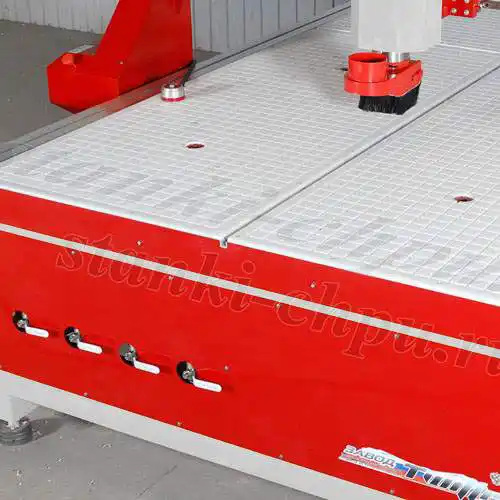

Наличие вакуумного стола позволяет экономить в процессе производства время на фиксацию заготовки до 10 раз в сравнении с технологиями механического крепления. Деталь лишь устанавливается в нужной области вакуумного стола, после чего происходит его запуск. Наилучшим образом такой тип стола подходит для обработки листовых материалов. Может крепить как дерево, так и металл, пластмассу, резину, кожу, стекло, листы МДФ и т. д. Не подходит такой стол лишь для крепления некоторых заготовок неправильной формы.

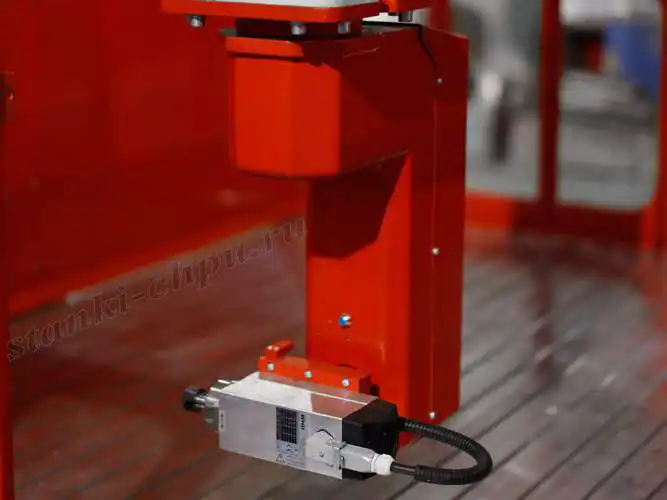

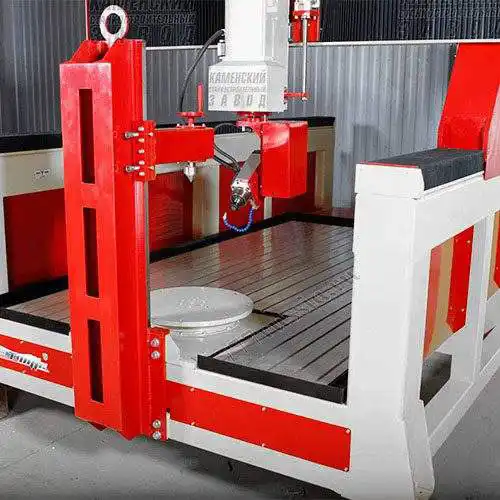

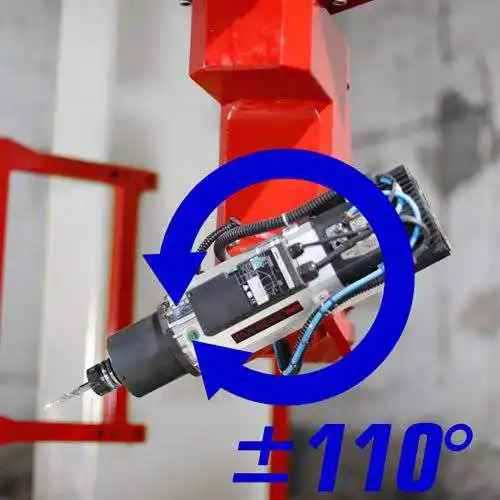

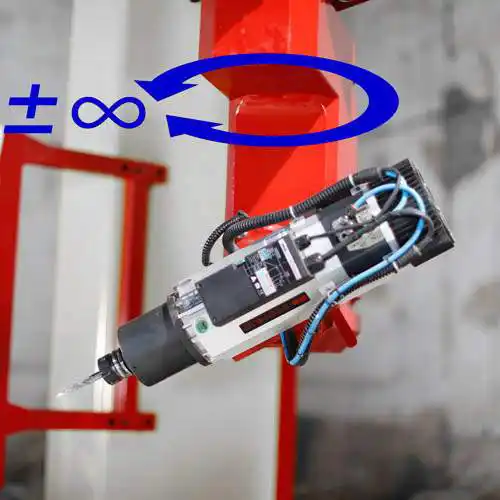

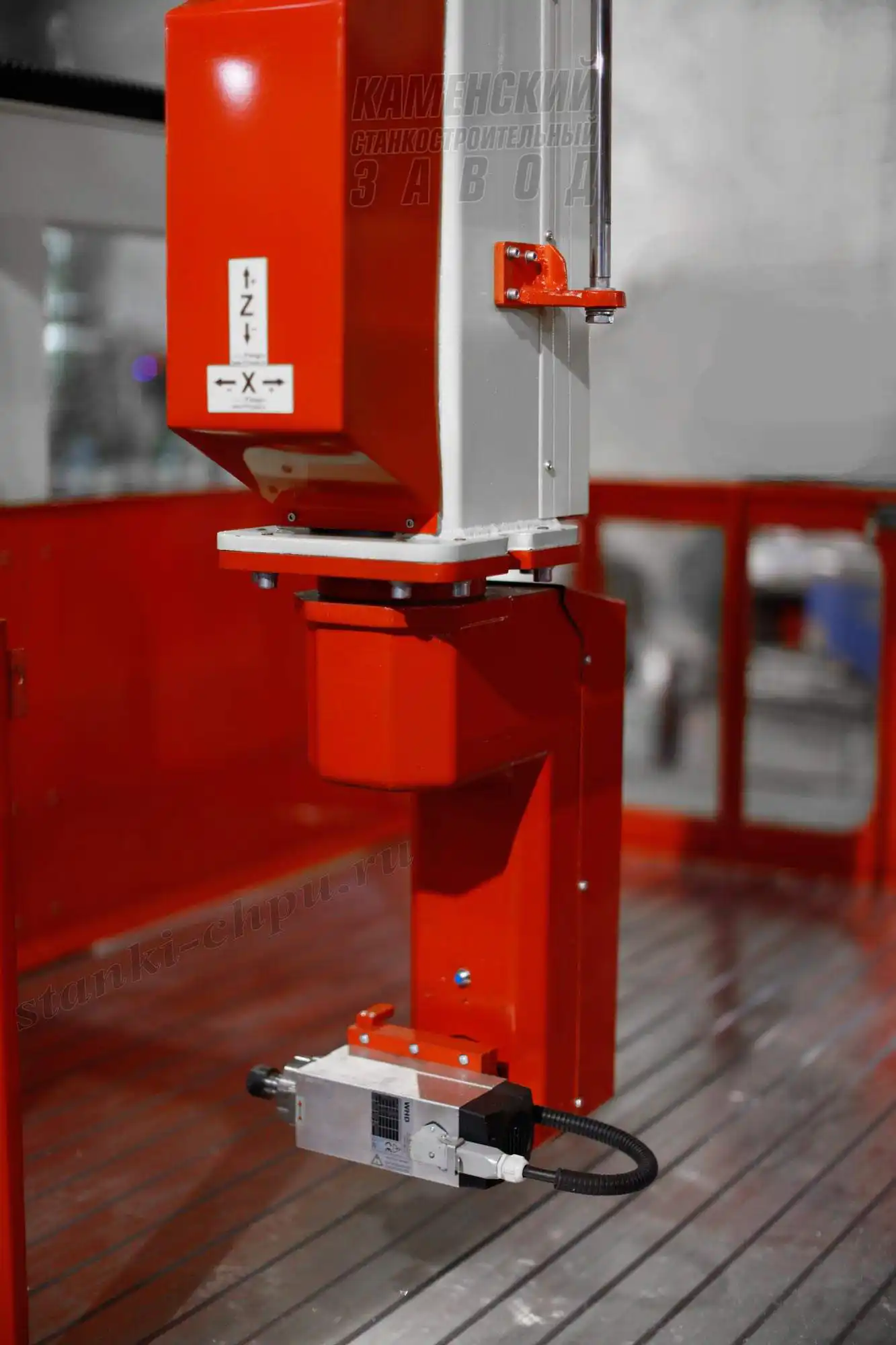

Поворотная голова (пятая ось)

На станка ЧПУ 17K устанавливается поворотная голова (5 координата) производства нашего завода. Она является специальным устройством, устанавливаемым в месте крепления шпинделя, обеспечивающим ему возможность дополнительного перемещения и вращения.

Пятая координата дает обрабатывающему инструменту ЧПУ станка дополнительные степени свободы, за счет чего ЧПУ станок может выполнять обработку более сложных изделий.

Благодаря установке пятой координаты на наш 3D фрезерный ЧПУ станок 17K, становится возможным производство сложных фигур, таких как статуи, скульптуры и т.д.

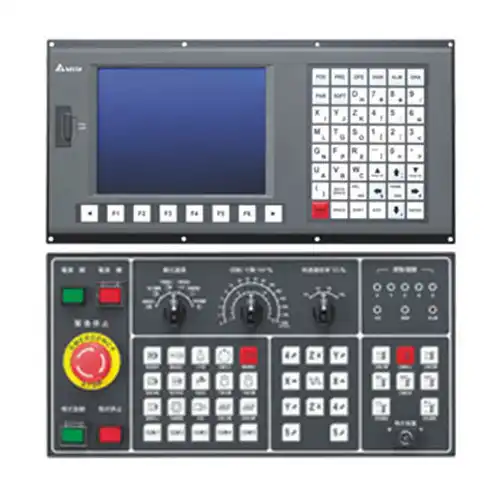

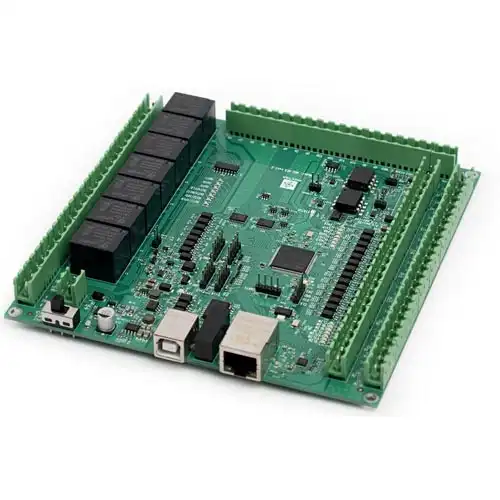

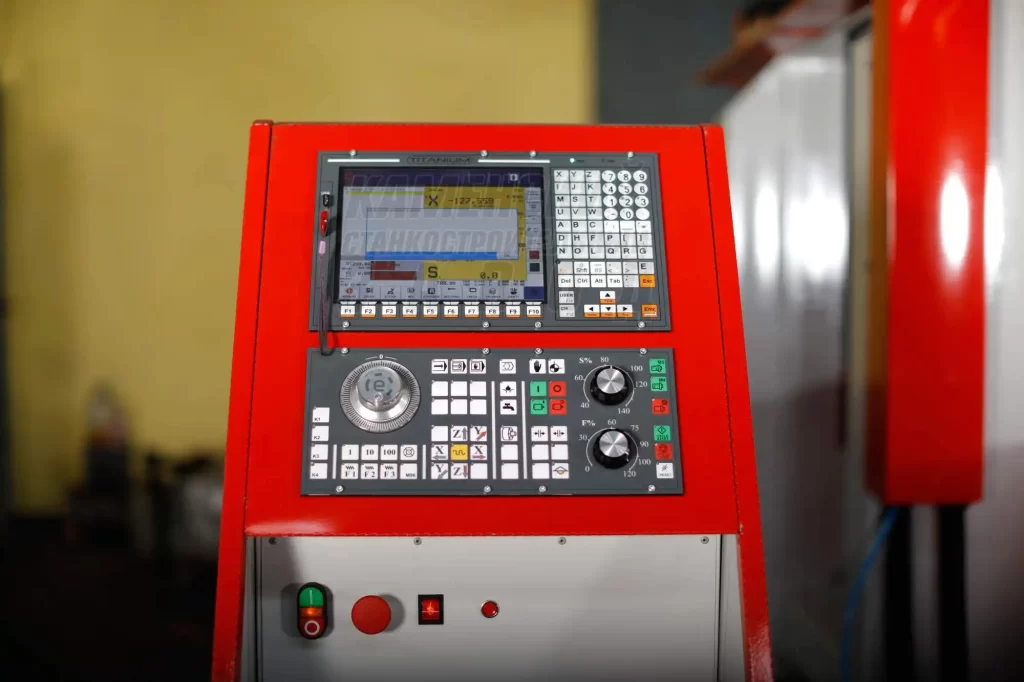

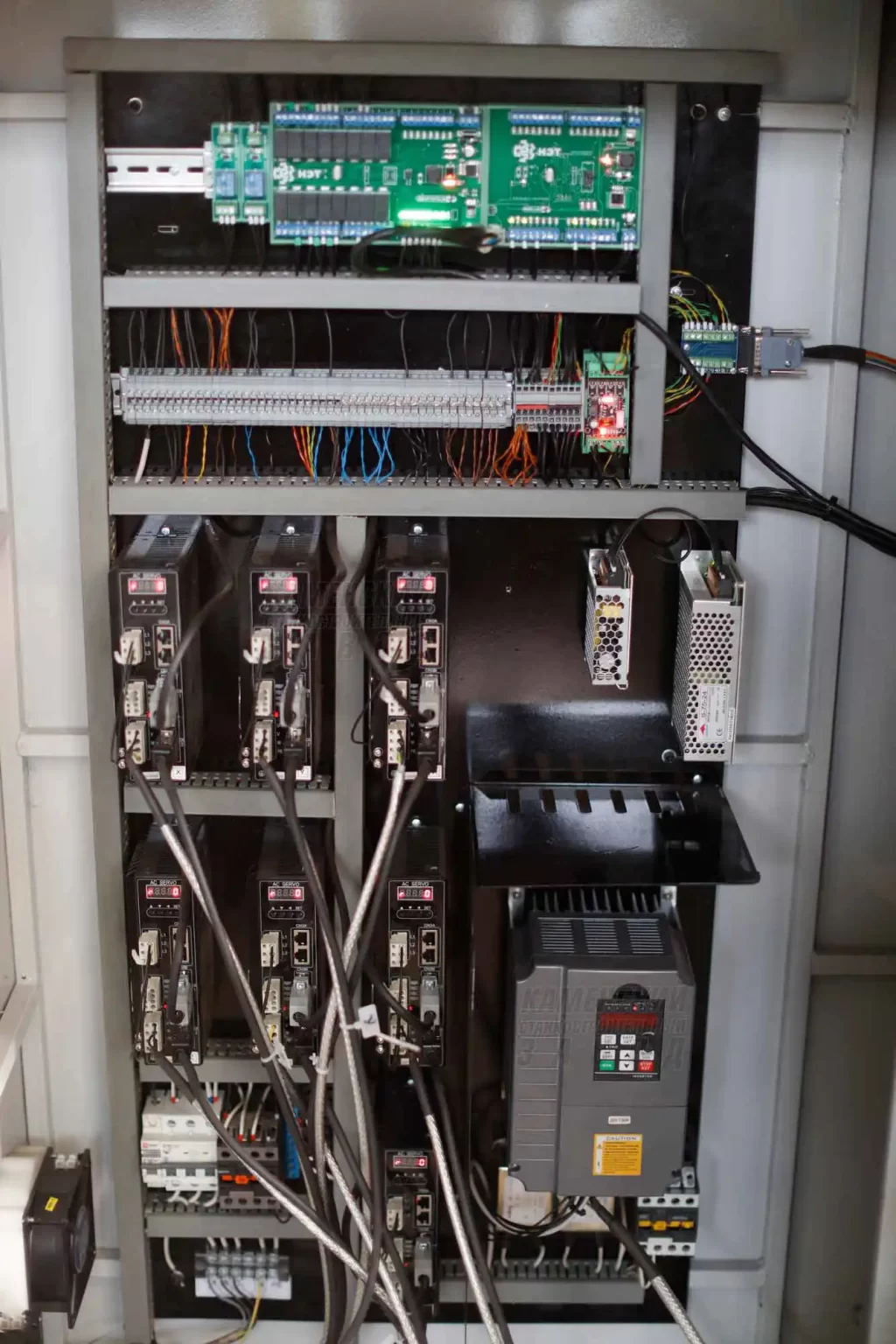

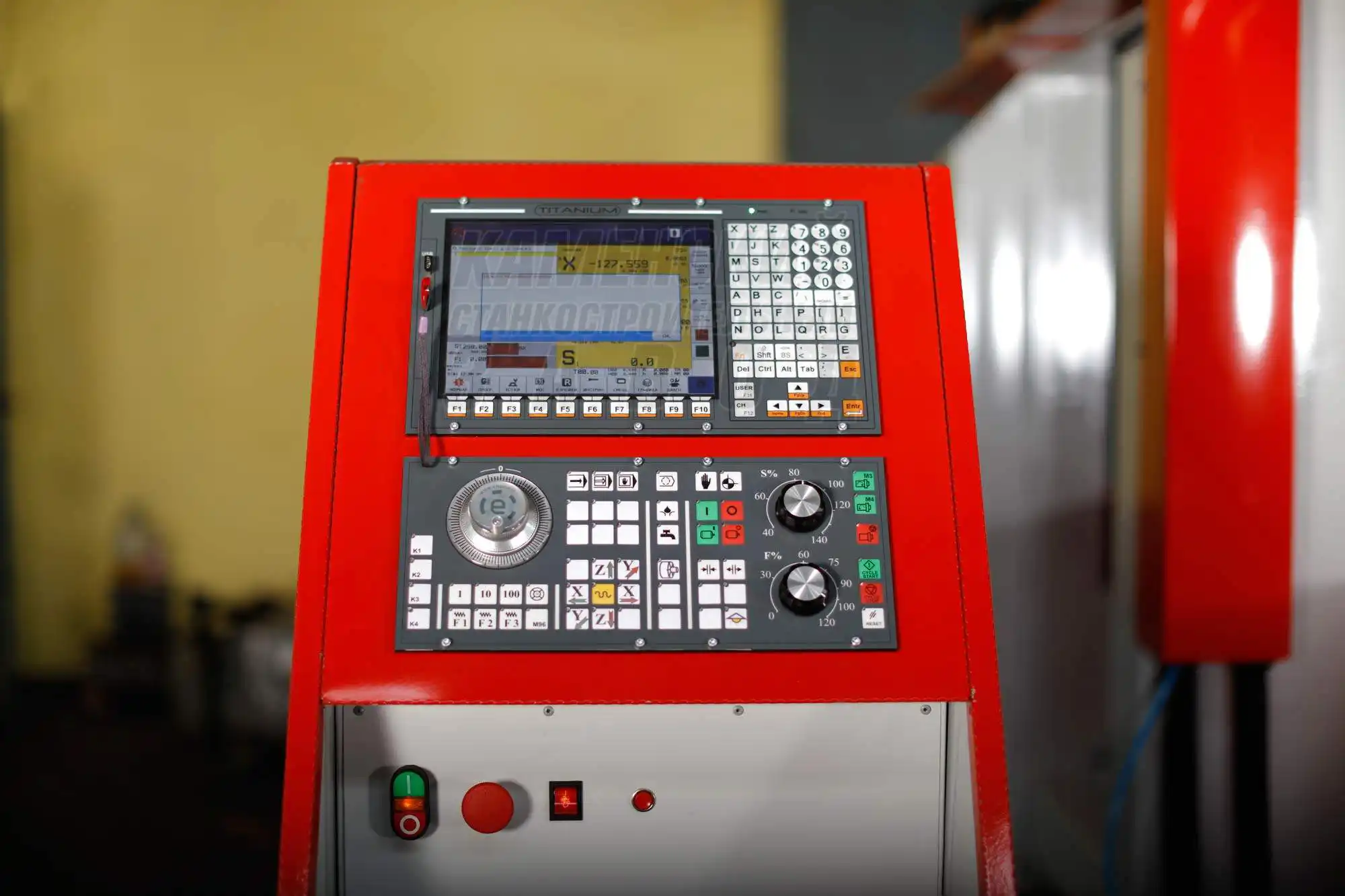

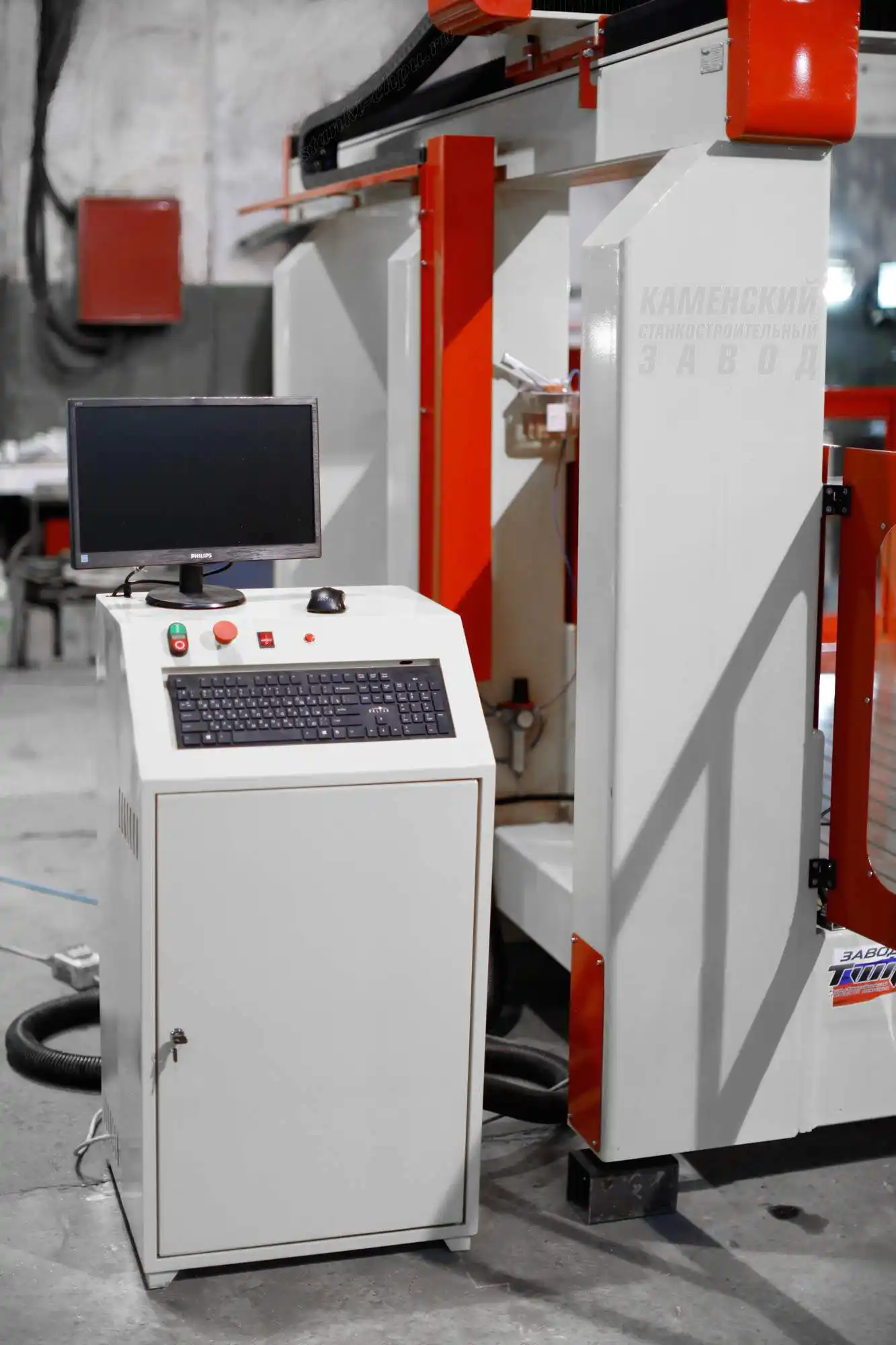

Блок управление и ПО

Блок управления станком серии 17K собран из высококачественных комплектующих мировых производителей и надежную защиту от электромагнитных помех, в совокупности с проф. ПО обеспечивает стабильную работу станка и качество изготавливаемых изделий. ПО обеспечение имеет русскоязычную панель управления и меню, а также является интуитивно понятным.

Программное обеспечение фрезерных ЧПУ для деревообработки

Каменский станкостроительный завод Twitte предоставляет своим покупателям все необходимое для полноценной работы на промышленном фрезерном ЧПУ станке для деревообработки программное обеспечение. При покупке станка вместе с компьютером завод Twitte осуществляет его настройку, полностью подготавливая к работе на ЧПУ станке.

Внимание! Сейчас действует акционное предложение, благодаря чему кроме программного обеспечения при покупке фрезерного ЧПУ станка вы получаете также диск с подборкой моделей для обработки на ЧПУ станке. Диск содержит около 5000 моделей!

Доп. опции

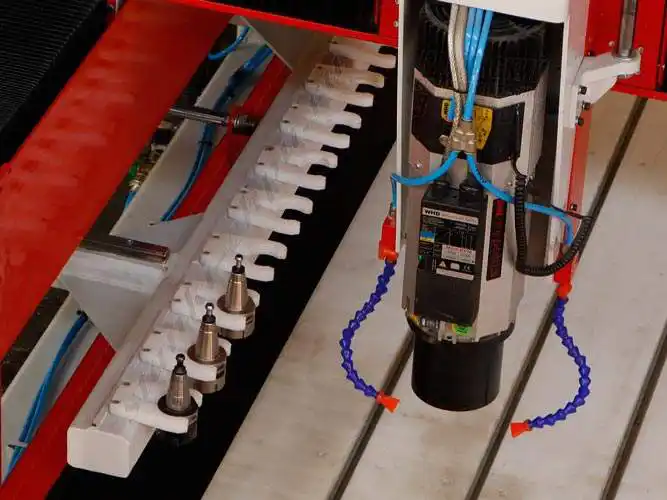

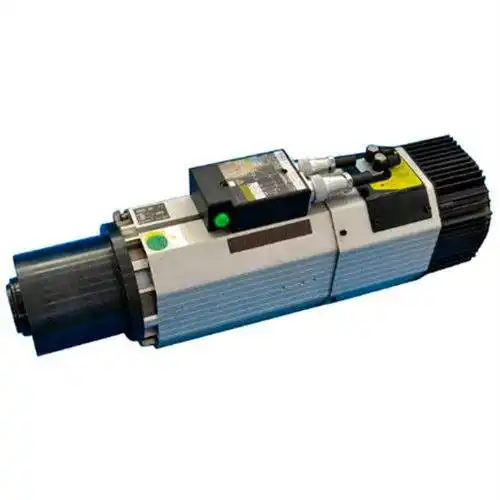

Шпиндель с автоматической сменой инструмента (опция)

На всех станках, входящих в данную серию возможна установка шпинделя с автоматической сменой инструмента. Наличие шпинделя данного типа существенно ускоряет работу и сводит к минимуму участие оператора. В специальные кассеты закрепляется инструмент, который будет использоваться в процессе обработки. Сама же смена инструмента, также, как и прочие операции обработки, задаются в управляющей программе и станок меняет кассеты с инструментам сам в положенное время.

Благодаря наличию системы автоматической смены инструмента оператору не нужно следить, когда станок закончит черновую обработку, чтобы сменить фрезу и загрузить новую управляющую программу, он делает все подготовительные операции только один раз, благодаря чему он может обслуживать больше станков и сам процесс обработки идет быстрее.

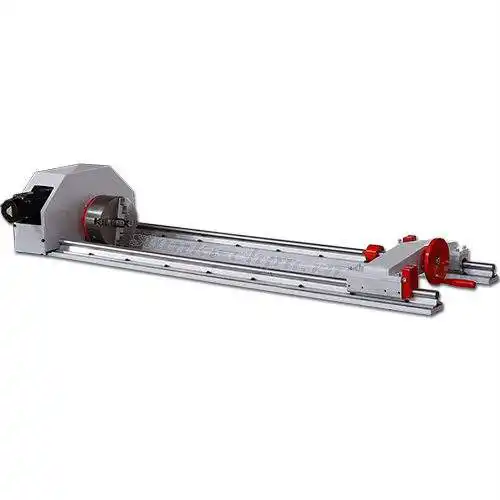

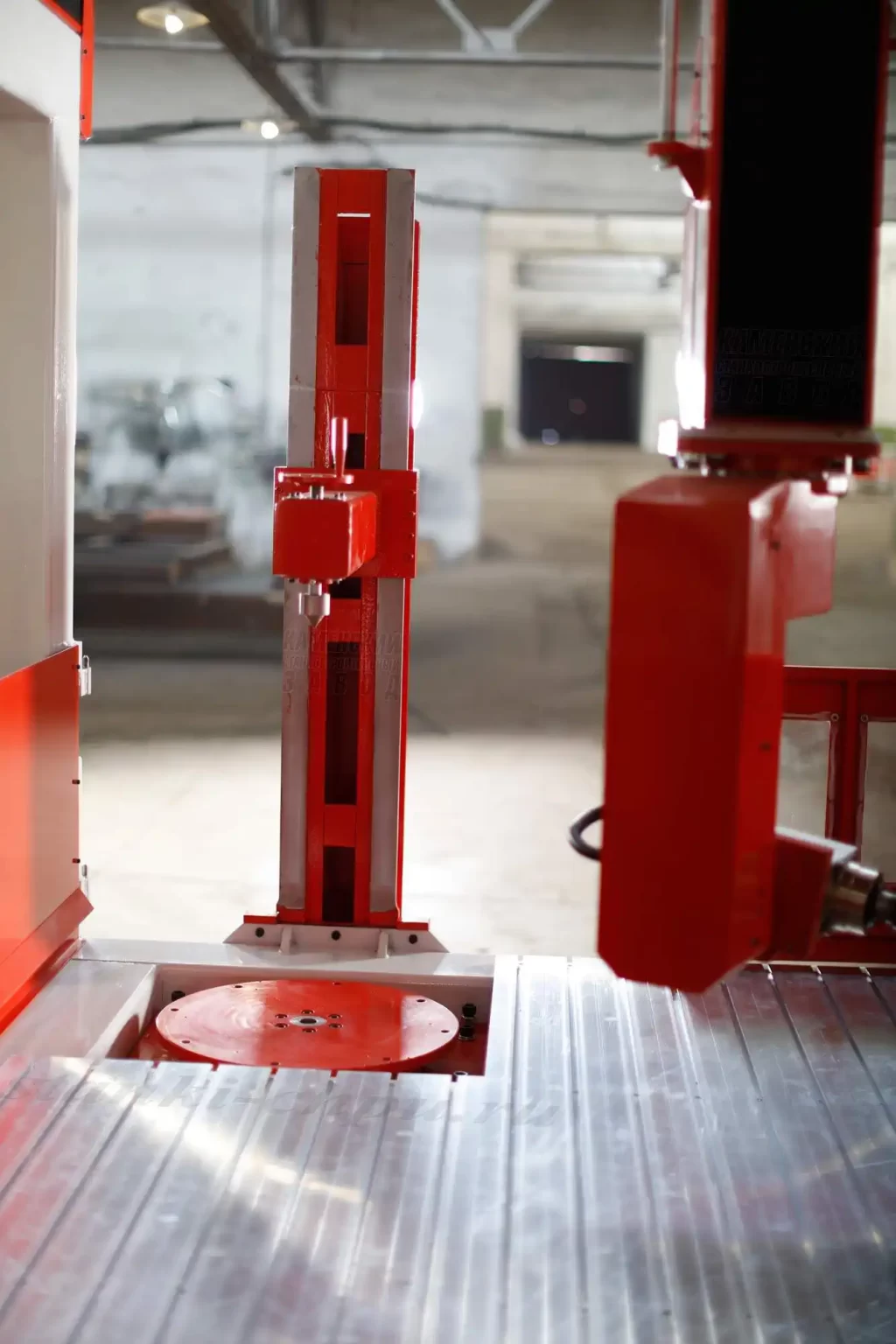

Токарная ось + 2500$ (опция)

Установка токарной оси расширяет возможности станка и позволяет делать кругло фрезерную обработку, это позволит изготавливать такие изделия как статуэтки, балясины, ножки столов и стульев, колонны из дерева и камня и другие изделия близкие к цилиндрическим.

На ЧПУ станка серии 17K предусмотрена установка токарной оси 2 вариантов: стандартная горизонтальная (левая часть фото) и вертикальная (правая часть фото). Вертикальная ось вращения позволяет обрабатывать изделия большего сечения. Стоимость установки горизонтальной оси — 2500$, вертикальной — 3500$.

Фрезы от 500 руб. (опция)

Очень важным моментом в работе станка с ЧПУ является подбор фрез. Мы предлагаем качественные фрезы по не высокой цене, из стали с твердостью 55 HRC с карбид-вольфрамовым напылением, что сохраняет отличные режущие свойства фрезы долгое время и при сильных нагрузках. А комплект цанг позволит работать Вам инструментом с разными диаметрами.

Расширенный обучающий курс по созданию программ +75$

При покупки станка мы предоставляем бесплатный обучающий курс по работе на станке и созданию управляющих программ (УП). Так же при желании наши специалисты могут предоставить расширенный курс обучения который включает в себя видео уроки в таких программах как (ArtCAM, PowerMILL, madCAM и др.) и индивидуальные занятия по средствам Skype продолжительностью 2 часа.

Стоимость расширенного обучающего курса 3-осевой обработки составляет 75$, 4-осевой обработки — 150$, 5-осевой обработки — 400$.

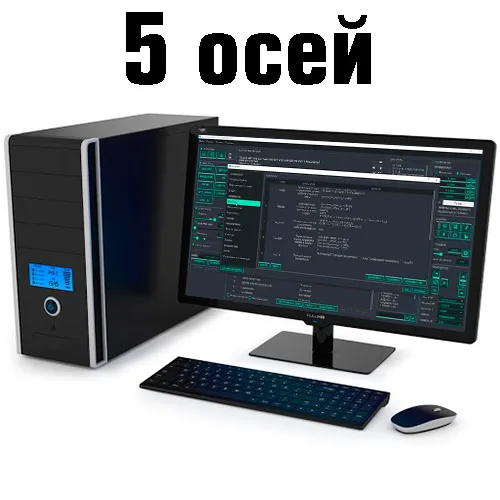

Программное обеспечение

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

Транспортная упаковка

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.

Базовая комплектация

1 Станок.
2 Блок управления.
3 Набор фрез.
4 Цифровой носитель с инструкциями.
5 Соединительный кабель для блока управления.

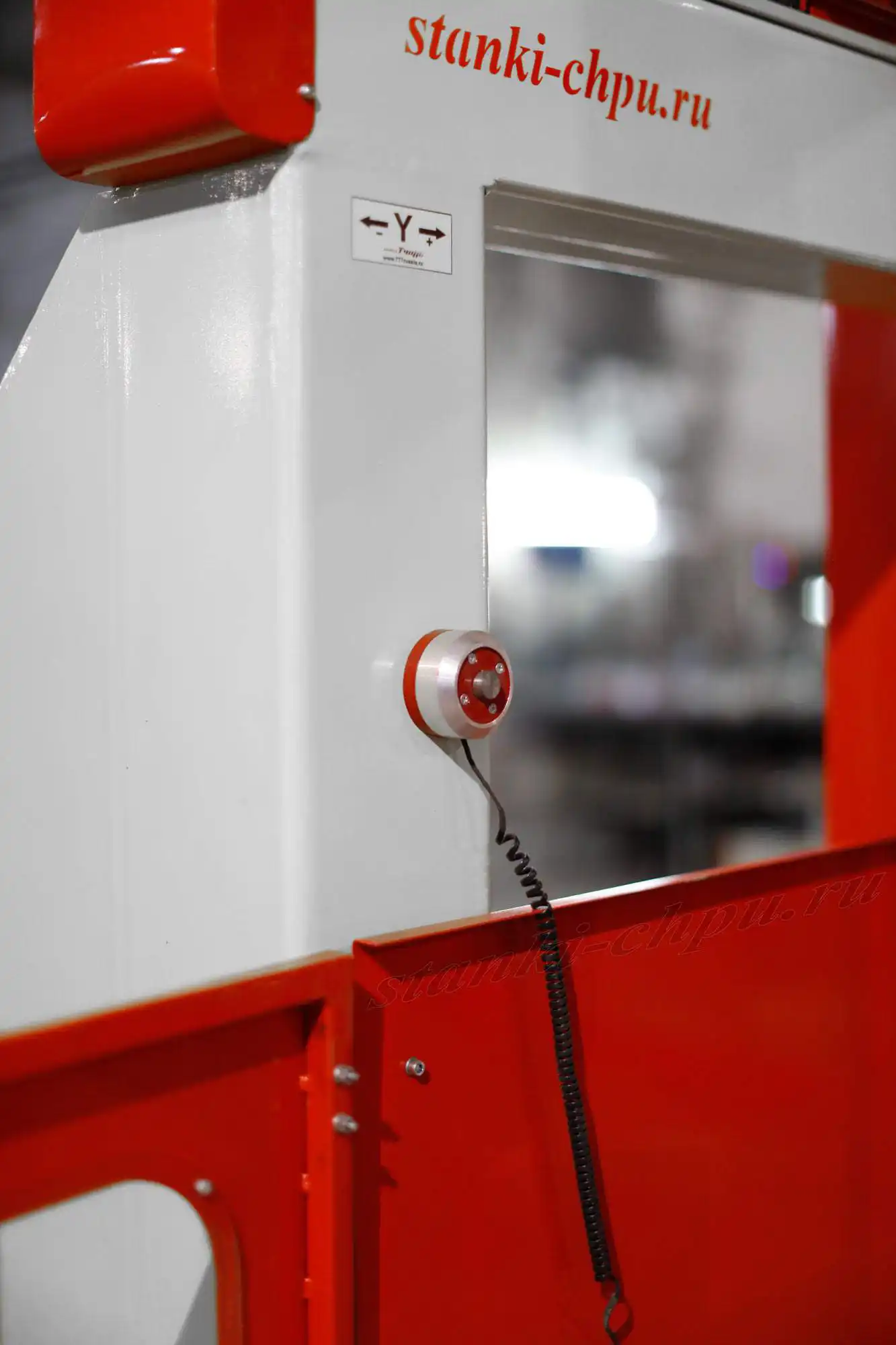

6 Датчик обнуления инструмента.
7 Концевые индуктивные датчики на все оси.
8 Прижимы заготовки - 4 шт.

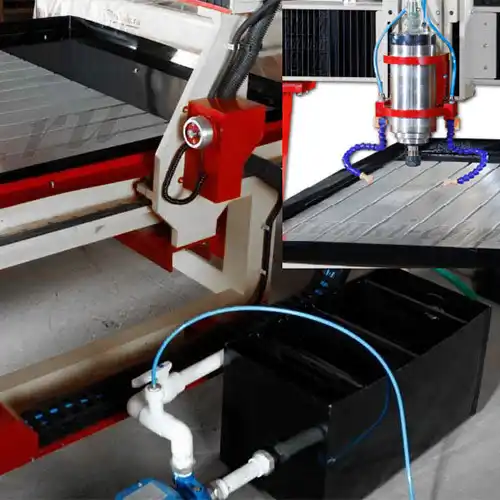

9 Система охлаждения для шпинделя (помпа).

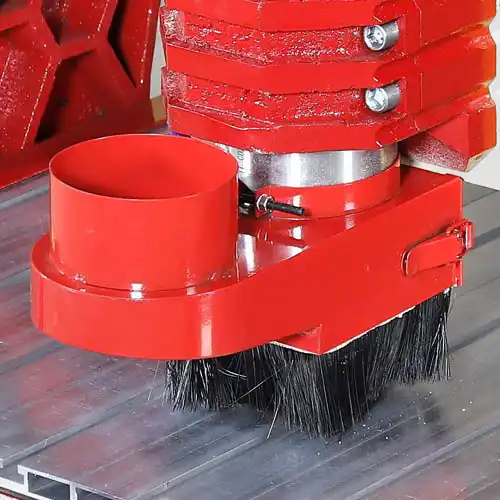

10 Щетка для удаления стружки на шпиндель.
11 Ключи для шпинделя.

12 Набор шестигранных ключей.
13 Ящик для инструмента.
14 Технический паспорт в электронном виде.
15 Программное обеспечение.
16 Помощь с постпроцессором для программ.
17 Виброопоры - 4 шт
18 Обучение работе на станке - 2-3 часа.
19 Техподдержка – удаленная.
20 Бесплатные 3D модели - 5000 шт.
21 Наше радушие - безграничное 🙂 🙂
