ЛЕНТОЧНОПИЛЬНЫЙ СТАНОК
ДЛЯ РЕЗКИ МРАМОРА CNC MARBLE CUTTER


Цена станка (РУБ):

Цена с НДС

0096-1

Рабочий ход осей (XxYxZ),мм

  • 1500x1300x⌀600

3D модели

  • Basic
  • Home
  • Pro

Система управления станком

  • Стойка ЧПУ
  • Стойка DELTA

Мощность главного двигателя, кВт

  • 11

Расширенный обучающий курс

  • нет
  • обучение на 3-х осях
  • обучение на 4-х осях
  • обучение на 5-и осях

110

Модель станкаCNC Marble Cutter
Рабочий ход осей, XxYxZ (мм)1500x1300x⌀600
Габаритные размеры станка, XxYxZ (мм)6300x5200x3200
Рамаметаллическая цельносварная
Шарико-винтовые парыпо осям Y и Z
Гофрозащитапо оси Z
Система управлениястойка ЧПУ
Тип направляющихрельсовые, 30 мм
Перемещения по оси Y и ZШВП
Перемещения по оси X (мм)1500
Перемещения по оси Y (мм)1300
Диаметр обработки (мм)600
Мощность главного двигателя (ленты с алмазным напылением), кВт11
Потребление воды (м3/ч)4
Система охлаждения двигателявоздушное
Источник питания380В ~50 Гц
Тип кодаG - коды
Программное обеспечениеArtcam/Type3,other CAD/CAM
Тип приводаСервоприводы
Рабочая температура (°C)+10...+45
Вес, НЕТТО (кг)5000
Вес, БРУТТО (кг)5100
Размер станка в сборе (мм)6300x5200x3200
Размер упаковки (мм)6600x5500x3500
Гарантия12 месяцев
Производство Китай

*При применении 4 и 5 оси рабочее поле может уменьшаться!

**Производитель оставляет за собой право улучшения станка без согласия покупателя.

***Дополнительная комплектация обсуждается ИНДИВИДУАЛЬНО по каждому заказу!

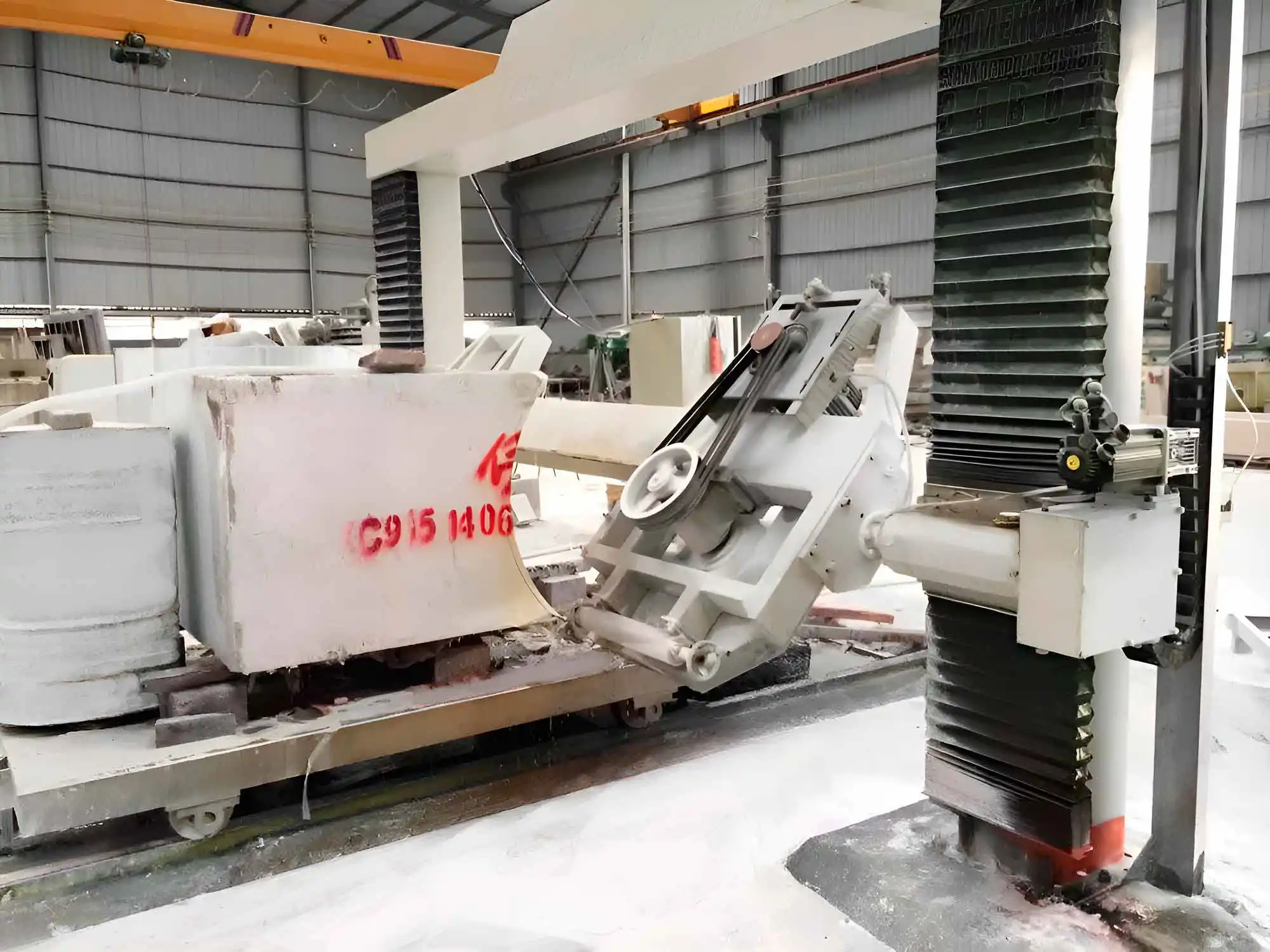

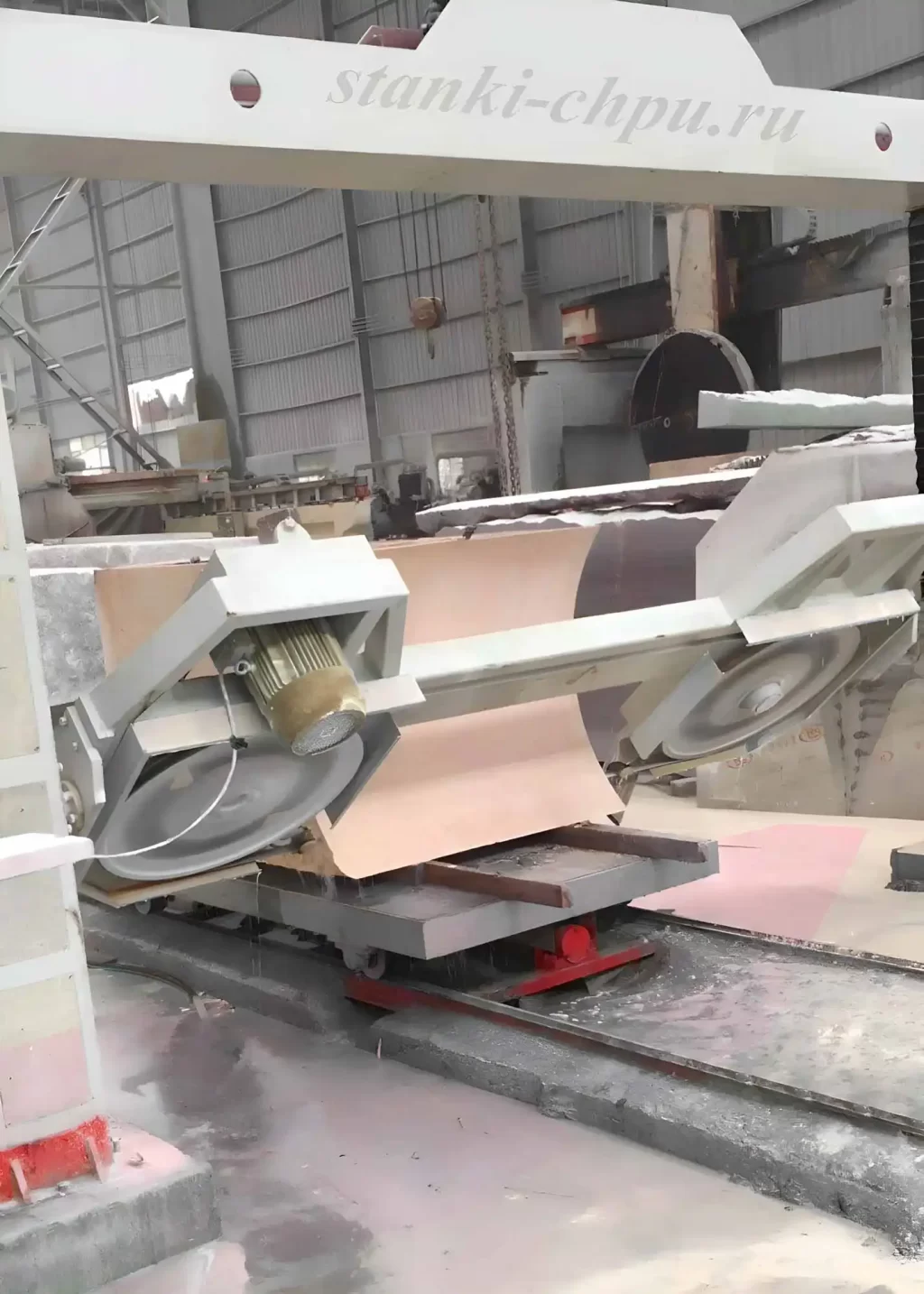

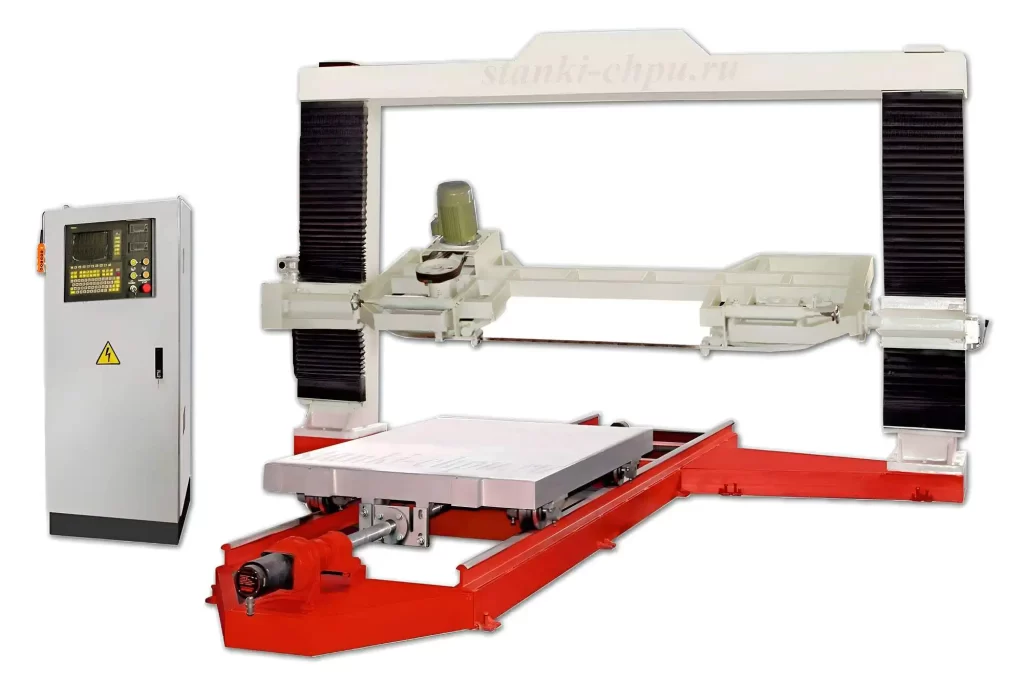

Ленточнопильный станок с ЧПУ CNC Marble Cutter служит для распила блоков из натурального камня размерами:

– высота: 1500 мм

– ширина: 1300 мм

– диаметр: 600 мм

Применяемые в конструкции станка новейшие технологии для распила блоков использует струну специальной конструкции с алмазным напылением. Это устройство имеет преимущества над традиционными методами распила дисковой пилой:

1. Тихая работа.

2. Меньшее потребление энергии.

3. Меньшие габариты.

4. Меньший расход материала (меньшая толщина пропила канатом).

Станок имеет жесткую стальную раму. Для перемещения подвижных частей станка по осям используются мощные серводвигатели. Качественные рельсовые направляющие по оси Z защищены гофрозащитой. Для перемещения по оси X используется шарико-винтовая пара.

Режущая алмазная струна вращается с помощью двигателя мощностью 4 кВт. Рама, на которой установлена вращающаяся струна, может вращаться вдоль оси X, это позволяет вырезать на данном станке скругленные поверхности.

Мощность главного двигателя – 4 кВт

Станок работает по заданной программе.

Большинство наших станков оборудованы системами автовыравнивания порталов. При каждом обнулении станка портал восстанавливает геометрию координаты. Также Завод устанавливает системы аварийной остановки станка при срабатывании защиты на шпинделе или контроллерах координат.

СЕРВИСНАЯ ПОДДЕРЖКА
Наша служба техподдержки работает с 8.00 до 17.00 по местному времени. В случае возникновения каких-либо проблем или неисправностей с нашим оборудованием, наши специалисты смогут удаленно подключиться к Вашему компьютеру, который управляет Вашим станком с числовым программным управлением, выявить, а также в случае незначительного сбоя устранить возникшее препятствие для нормального функционирования станка. Процедура обращения в сервисную службу следующая: 1. Установите на Вашем компьютере программное обеспечение TeamViewer, для того, чтобы в случае необходимости наш специалист сможет удаленно подключиться к Вашему станку. 2. Позвонить в нашу службу сервисной поддержки (желательно по skype) и сообщить о существующей неисправности, предварительно по возможности подготовить видеоотчет, о том как работает станок и где возникает неисправность. 3. Наш специалист просмотрит видеоотчет, подключиться к станку, проверит установленный профиль станка, произведет необходимые настройки и калибровки, а также дать полезные рекоммендации по работе на станке. В случае, если проблему невозможно устранить удаленно, наш специалист сможет приехать к Вам, в этом случае, Вам необходимо, оплатить стоимость проезда нашего специалиста (в обе стороны), проживание, суточные, а также иные расходы согласно договора. Мы также готовы предоставить Вам послегарантийное обслуживание, которое оплачивается согласно договора.
БОНУСЫ ПРИ ПОКУПКЕ НАШЕГО СТАНКА
Приобретая наши станки с числовым программным управлением любой модели, мы дарим уникальную библиотеку трёхмерных моделей объемом более 15 гигабайт, применяя которую Вы сможете начать свое собственное производство изделий. Мы предоставляем ссылку на скачивание подарка, а также пароли доступа к архиву. Также в случае необходимости мы можем записать библиотеку на носитель клиента. Рыночная стоимость нашего подарка составляет 1500$.
ПРОЦЕДУРА ФОРМИРОВАНИЯ ЗАКАЗА
Уважаемые клиенты, заказать у нас станок Вы можете, очень просто, если интересует конкретная модель в базовой комплектации, то просто сообщаете нам что Вас интересует конкретная модель в базовой комплектации. Если данная модель имеется в наличии, то Вы подписываете договор, оплачиваете 100% и получаете свой заказ, если же такой модели в наличии нет, то производите оплату в размере 30% от стоимости станка, подписываете договор, оставшуюся сумму оплачиваете при получении своего заказа. Сроки изготовления станка обговариваются индивидуально. Если же Вам необходима конфигурация станка в соответствии с Вашими предпочтениями, то процедура заказа следующая: 1. Вы заходите на главной странице в раздел - Конфигуратор, и заполняете интересующие Вас пункты, включая - обязательные, нажимаете кнопку "отправить" и все, ждете звонка от нашего менеджера. 2. После того, как система сформирует Ваш запрос на получение коммерческого предложения, наш менеджер рассмотрит его в кратчайшие сроки, обязательно свяжется с Вами, уточнит необходимые детали для того, чтобы качественно, а главное учитывая Ваши предпочтения составить коммерческое предложение. 3. Подготовленное коммерческое предложение высылается на указанный Вами адрес, Вы внимательно проверяете, все ли Ваши пожелания учтены, в случае разночтений, сообщаете их нашему менеджеру, мы корректируем, и отправляем Вам на утверждение. 4. Вы подписываете договор, оплачиваете заказ - 100% или 30% от стоимости, и ожидаете его исполнения. Ваш заказ можете получить по почте, либо самостоятельно приехать к нам.
ВСЯ ПРОИЗВОДИМАЯ НАМИ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
Мы гарантируем качество исполнения сборки станка с числовым программным управлением. Качество используемых нами комплектующих при сборке станка подтверждается международными сертификатами соответствия. В результате чего, наши станки являются надежными, долговечными и простыми в эксплуатации.
Наши достижения

ленточнопильный станок, станок по камню, станок чпу для резки мрамора, обработка камня, резка мрамора, камнеобрабатывающий станок, станок для обработки камня
ленточнопильный станок, станок по камню, станок чпу для резки мрамора, обработка камня, резка мрамора, камнеобрабатывающий станок, станок для обработки камня
ленточнопильный станок, станок по камню, станок чпу для резки мрамора, обработка камня, резка мрамора, камнеобрабатывающий станок, станок для обработки камня

Мощная сварная рама из толстой стали

Корпус данного промышленного ленточнопильного ЧПУ станка по камню серии «CNC marble cutter» Каменского станкостроительного завода изготовлен из сварных стальных деталей. Толщина стали – до 15мм! Конструкция ЧПУ станка позволяет достичь высокой жесткости, несмотря на его внушительные размеры. Благодаря этому ленточнопильный ЧПУ станок по камню устойчив к статическим и динамическим нагрузкам, а также вибрации. Благодаря этому ЧПУ станки завода Twitte отличаются высокой точностью обработки.

Специалисты Каменского станкостроительного завода “Twitte” добиваются обработки высокоточных площадок для установки направляющих. Высокая точность достигается за счет фрезерования площадок на ЧПУ станках нашего производства.

Наличие приведенных особенностей позволяет достичь высокой точности работы наших ленточнопильных ЧПУ станков по камню.

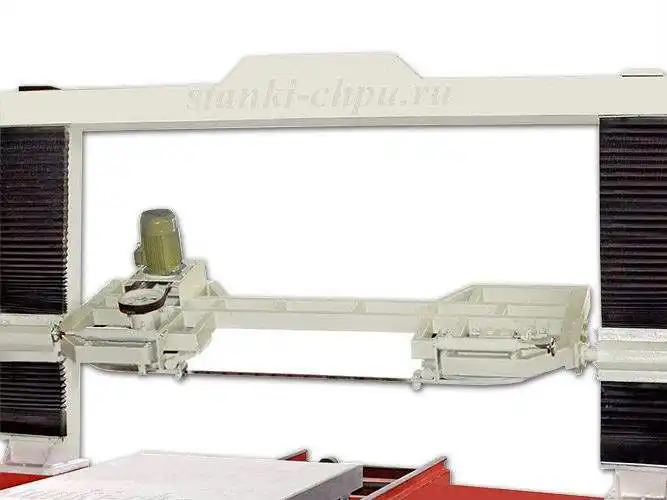

Мощный стальной портал

На станках больших габаритов производства Каменского станкостроительного завода “Twitte” устанавливается мощный портал, имеющий жесткую стальную конструкцию. Также как и рама станка ЧПУ «CNC marble cutter», портал изготавливается из толстой листовой стали.

Применяемая в станках ЧПУ Twitte конструкция портала позволяет добиться устойчивости к динамическим и статическим нагрузкам. За счет конструкции портала, используемого в станках завода Twitte, вибрация не несет негативного воздействия на обработку изделий.

Приведенные особенности позволяют промышленным ленточнопильным ЧПУ станкам по камню серии «CNC marble cutter» нашего завода выполнять раскрой камня любых пород.

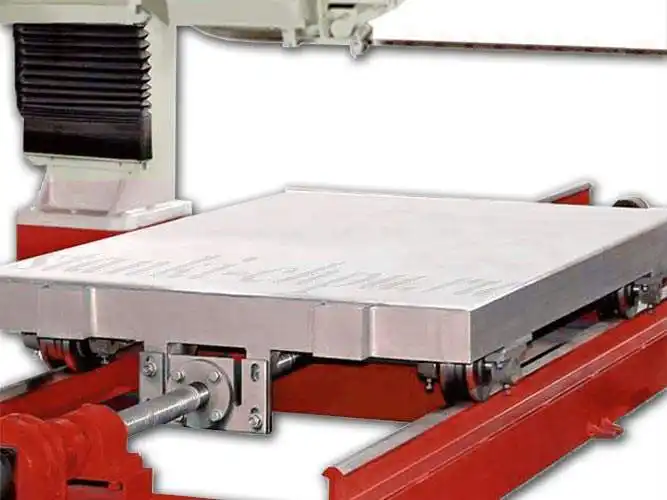

Подвижный стол для крепления заготовки

На станках серии «CNC marble cutter» установлен мощный подвижный стол, позволяющий перемещать заготовку в нужное место.

Перемещение стола осуществяется по направляющим серводвигателем посредством шарико-винтовой пары. Управление столом производится автоматически с помощью системы числового программного управления и входит в общую управляющую программу, описывающую создание заготовки.

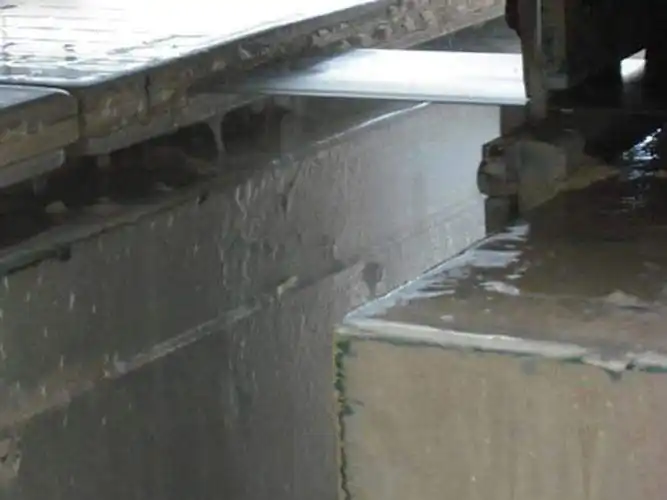

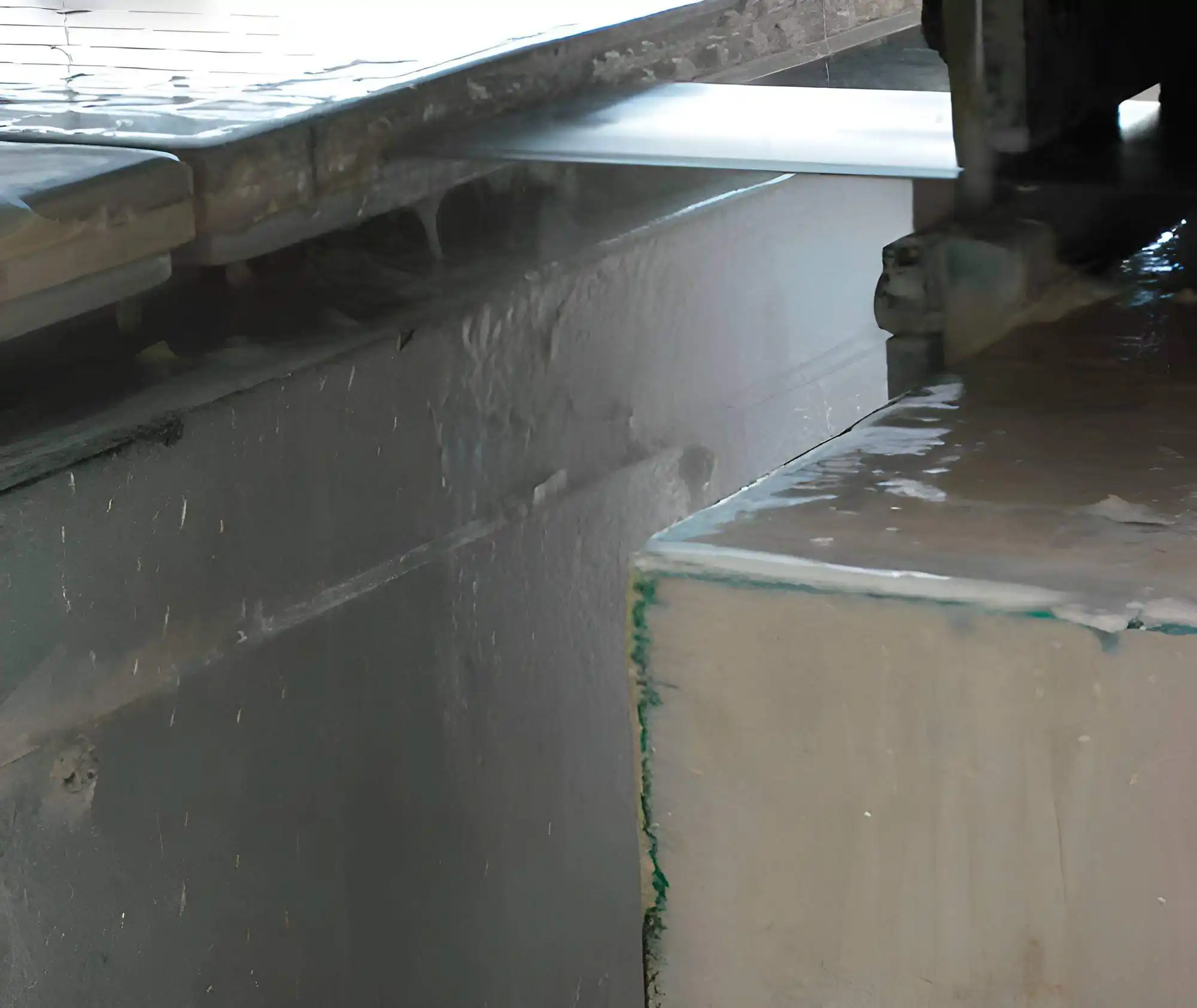

Ленточная пила по камню

На станках серии «CNC marble cutter» установлена ленточная пила для раскроя камня, намотанная на шкивы и выполняющая раскрой камня.

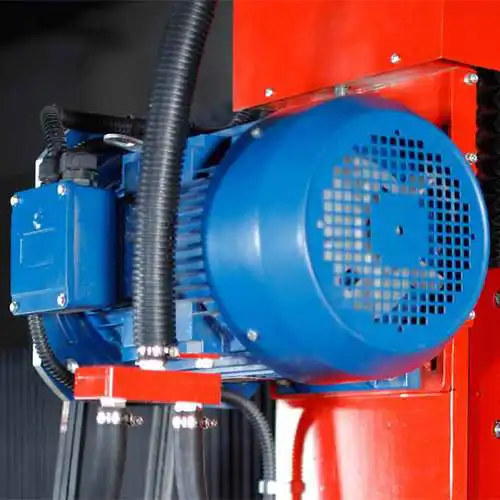

Пила вращается за счет двигателя мощностью 7,5 кВт. Это позволяет без проблем выполнять раскрой, а также фрезеровку камня любых пород.

Ленточная пила установлена на поворотном механизме, который может вращаться в пределах от -45° до +45°. За счет этого можнго производить пил под улго либо производить дугообразный распил.

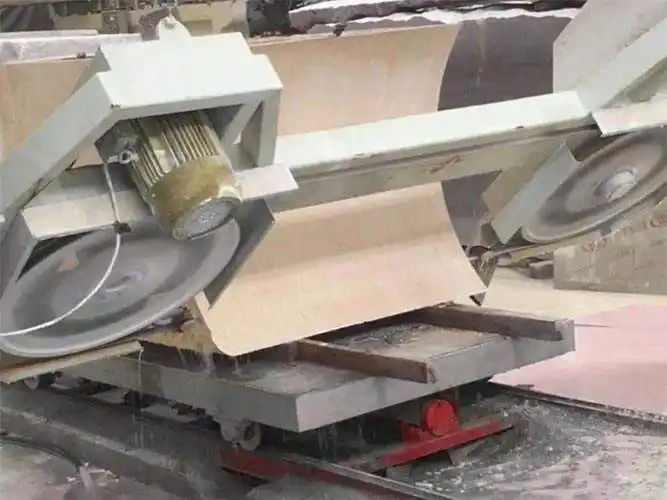

Шкивы для ленточной пилы

Ленточная пила, выполняющая распил заготовки из камня, намонтана вращающиеся шкивы.

Высокоточные рельсовые направляющие для крупногабаритных ЧПУ станков

На станках серии «CNC marble cutter» установлены высококачественные рельсовые (профильные) направляющие. Данные направляющие имеют хорошие характеристики трения, равномерность и плавность движения, точность установочных перемещений и длительно сохраняют точность; в них малое тепловыделение, их просто смазывать. Рельсовые направляющие обладают более высокой динамикой, жесткостью восприятия нагрузок, менее энергозатратны, лучше воспринимают нагрузки (и статические и динамические), обеспечивают плавность хода. Дает возможность обрабатывать камень люых пород.

Высокоприцезионные ШВП для промышленных ЧПУ станков

На станках серии «CNC marble cutter» по координате Y применяются Высокопрецизионные (обладающий высокой точностью или созданный с соблюдением высокой точности параметров; высокоточный) винты ШВП для перемещения стола с заготовкой. Использование данных винтов ШВП исключает появления люфта при перемещении координат, обеспечивает высокую точность обработки и позиционирования, плавность хода, высокие показатели износостойкости.

Косозубая рейка

На станках серии CNC marble cutter по координате Z применяется высокоточная косозубая рейка. Использование данных реек исключает появления люфта при перемещении координат, обеспечивает высокую точность обработки и позиционирования, плавность хода, высокие показатели износостойкости.

На всех осях станка устанавливаются серводвигатели

Для перемещения пилы по оси Z, а также перемещения стола по оси Y станка «CNC marble cutter» применяются серводвигатели. Сервопривод обеспечивает перемещение инструмента с очень высокой точностью.

Сервопривод является более передовой технологией в станкостроении, чем более дешевые шаговые двигатели. Они обеспечивают очень высокую точность позиционирования. За счет учета обратной связи в этом типе двигателей, такие станки будут всегда выполнять обработку точно по программе, даже после какого-либо сбоя. Сервопривод позволяет избежать порчи заготовки, возникающей вследствие некорректных расчетов на шаговых двигателях, когда происходит пропуск шагов.

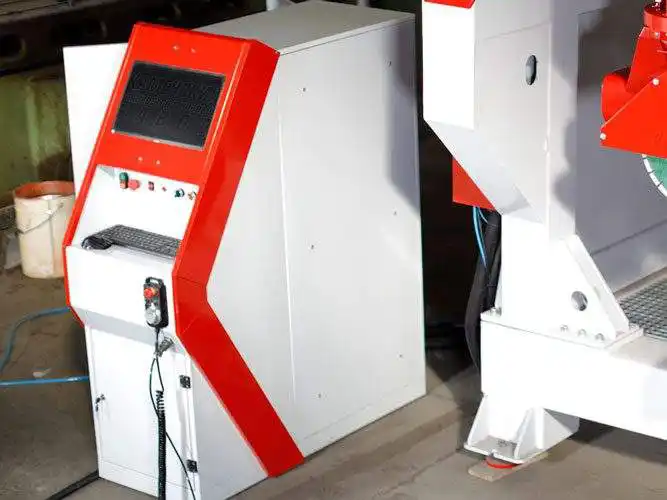

Профессиональная стойка ЧПУ

В промышленных ленточнопильных ЧПУ станках по камню серии «CNC marble cutter» производства Каменского станкостроительного завода Twitte применяется профессиональная ЧПУ стойка. Стойка ЧПУ содержит всю необходимую для управления промышленного ЧПУ камнереза электронную начинку. Она уже подключена и не требует какой-либо дополнительной настройки.

ЧПУ стойка защищена от электрических помех. Все стойки с ЧПУ собираются специалистами нашего завода, тестируются и проверяются в работе. Устанавливается профессиональное программное обеспечение. Благодаря этому стойки ЧПУ отличаются надежностью, при их работе на промышленных ленточнопильных ЧПУ станках по камню серии «CNC marble cutter», исключаются возможности сбоев.

Программное обеспечение

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

Транспортная упаковка

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.


  • 1    Станок.
  • 2    Блок управления.
  • 3    Набор фрез.
  • 4    Цифровой носитель с инструкциями.
  • 5    Соединительный кабель для блока управления.
  • 6    Датчик обнуления инструмента.
  • 7    Концевые индуктивные датчики на все оси.
  • 8    Прижимы заготовки - 4 шт.
  • 9    Система охлаждения для шпинделя (помпа).
  • 10  Щетка для удаления стружки на шпиндель.
  • 11  Ключи для шпинделя.
  • 12  Набор шестигранных ключей.
  • 13  Ящик для инструмента.
  • 14  Технический паспорт в электронном виде.
  • 15  Программное обеспечение.
  • 16 Помощь с постпроцессором для программ.
  • 17  Виброопоры - 4 шт
  • 18  Обучение работе на станке - 2-3 часа.
  • 19  Техподдержка – удаленная.
  • 20  Бесплатные 3D модели - 5000 шт.
  • 21  Наше радушие - безграничное 🙂 🙂
