Выбранная комплектация станка:

3-4-5-6-И КООРДИНАТНЫЕ ПЛАЗМЕННОЙ РЕЗКИ (EXTRA)


Цена станка (РУБ):

Цена с НДС

018

Система управления станком

  • Стойка ЧПУ

3D модели

  • Basic
  • Home
  • Pro

Количество осей

  • 3 оси

Установка сервоприводов

  • нет
  • на 3 оси
  • на 4 оси

Рабочий ход осей (XxYxZ), мм

  • 1600x2500x300
  • 1600x3100x300
  • 2100x3100x300
  • 2100x6400x300

Установка для плазменной резки

  • не установлена
  • Hypertherm Powermax 45 стоимость по запросу
  • Hypertherm Powermax 85 стоимость по запросу

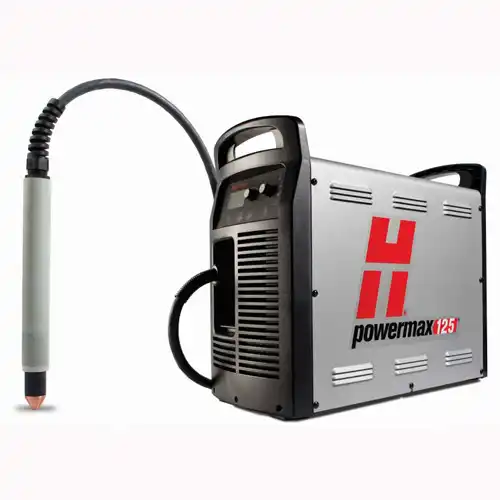

  • Hypertherm Powermax 125 стоимость по запросу
  • Hypertherm Max Pro 200 стоимость по запросу

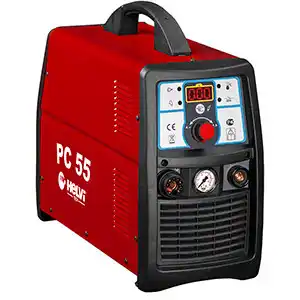

  • Плазморез Helvi PC 55 стоимость по запросу
  • Плазморез Helvi PC 75 стоимость по запросу

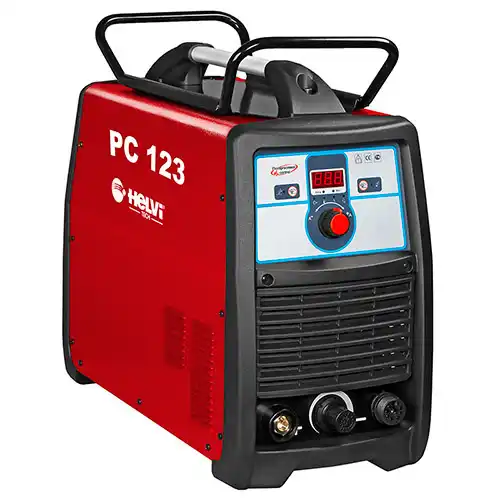

  • Плазморез Helvi PC 126 стоимость по запросу

Расширенный обучающий курс

  • нет
  • обучение на 3-х осях
  • обучение на 4-х осях
  • обучение на 5-и осях

Стол

  • ламели
  • нет
  • ламели с автозонированием
  • водоналивной

Доп. опции

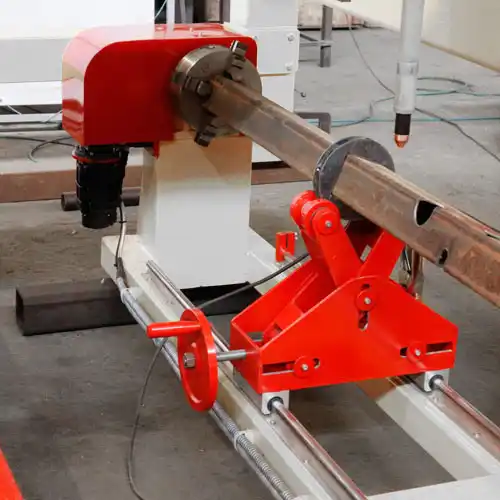

  • токарная координата
  • шпиндель 2,2 кВт

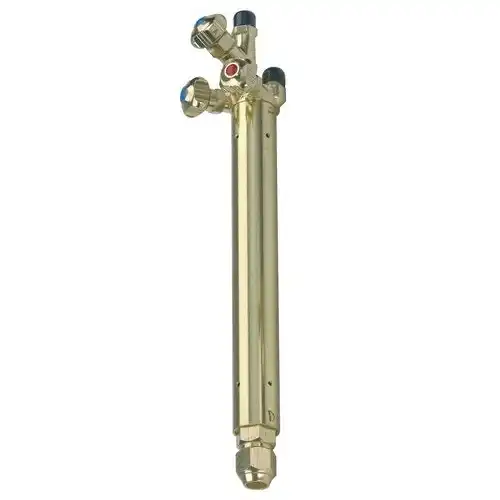

  • газокислородный резак
  • набор цанг

110

Модель станкаExtra-1Extra-2Extra-3Extra-4
Рабочий ход осей, XxYxZ (мм)1600х2100х3001600х3100х3002100х3100х3002100х6400х300
Габаритные размеры станка,
XxYxZ (мм)
3070х3220х17203070х4420х17203750х4420х17203750х7420х1720
Тип приводашаговые двигатели, редукторы, зубчатая рейкашаговые двигатели, редукторы, зубчатая рейкашаговые двигатели, редукторы, зубчатая рейкашаговые двигатели, редукторы, зубчатая рейка
Максимальная скорость
перемещения (мм/мин)
25000250002500025000
Тип направляющихрельсовые направляющиерельсовые направляющиерельсовые направляющиерельсовые направляющие
Количество осей вращения3-63-63-63-6

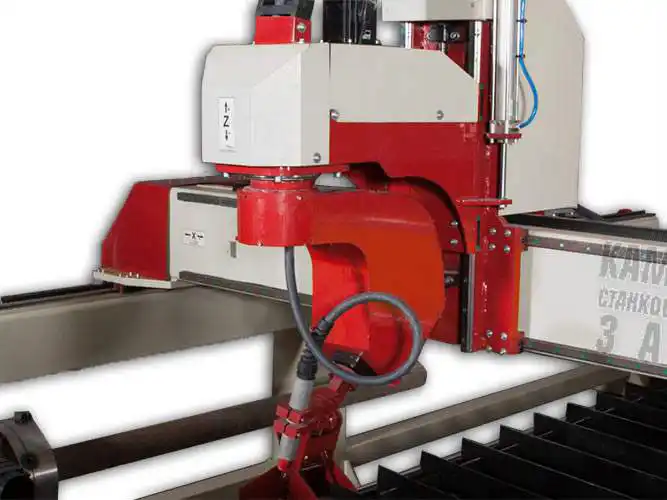

Наличие поворотной головы3-4 оси: нет
5-6 осей: да
3-4 оси: нет
5-6 осей: да
3-4 оси: нет
5-6 осей: да
3-4 оси: нет
5-6 осей: да
Характеристики аппарата плазменной резки• Напряжение питающей сети: 380В;

• Максимальная толщина реза: 35мм;

• Давление воздуха: 8 Бар;

• Ток резки: 20-100 A;

• Коэффициент мощности: 0,92;

• Потребляемая мощность: 16 кВт;

• Габаритные размеры: 536x306x620;

• Вес: 45 кг.
• Напряжение питающей сети: 380В;

• Максимальная толщина реза: 35мм;

• Давление воздуха: 8 Бар;

• Ток резки: 20-100 A;

• Коэффициент мощности: 0,92;

• Потребляемая мощность: 16 кВт;

• Габаритные размеры: 536x306x620;

• Вес: 45 кг.
• Напряжение питающей сети: 380В;

• Максимальная толщина реза: 35мм;

• Давление воздуха: 8 Бар;

• Ток резки: 20-100 A;

• Коэффициент мощности: 0,92;

• Потребляемая мощность: 16 кВт;

• Габаритные размеры: 536x306x620;

• Вес: 45 кг.
• Напряжение питающей сети: 380В;

• Максимальная толщина реза: 35мм;

• Давление воздуха: 8 Бар;

• Ток резки: 20-100 A;

• Коэффициент мощности: 0,92;

• Потребляемая мощность: 16 кВт;

• Габаритные размеры: 536x306x620;

• Вес: 45 кг.
Формат данных +G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию.G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию.G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию.G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию.
Система ЧПУблок ЧПУблок ЧПУблок ЧПУблок ЧПУ
Отслеживание поверхности металламеханическое (дополнительно ставится объёмный датчик)механическое (дополнительно ставится объёмный датчик)механическое (дополнительно ставится объёмный датчик)механическое (дополнительно ставится объёмный датчик)
Компьютер с ЖК-мониторомне входитне входитне входитне входит
Источник питания220В ~50 Гц
380В ~50 Гц
220В ~50 Гц
380В ~50 Гц
220В ~50 Гц
380В ~50 Гц
220В ~50 Гц
380В ~50 Гц
Интерфейс подключенияUSB/ETHERNETUSB/ETHERNETUSB/ETHERNETUSB/ETHERNET
Рабочая температура (°C)+10...+45+10...+45+10...+45+10...+45
Вес, НЕТТО (кг)75590511501420
Вес, БРУТТО (кг)77092511751450
Размер станка в сборе (мм)3070х3220х17203070х4420х17203750х4420х17203750х7420х1720
Размер упаковки (мм)3370х3520х20203370х4720х20204050х4720х20204050х7720х2020
Гарантия12 мес12 мес12 мес12 мес

*При применении 4 и 5 оси рабочее поле может уменьшаться!

**Производитель оставляет за собой право улучшения станка без согласия покупателя.

***Дополнительная комплектация обсуждается ИНДИВИДУАЛЬНО по каждому заказу!

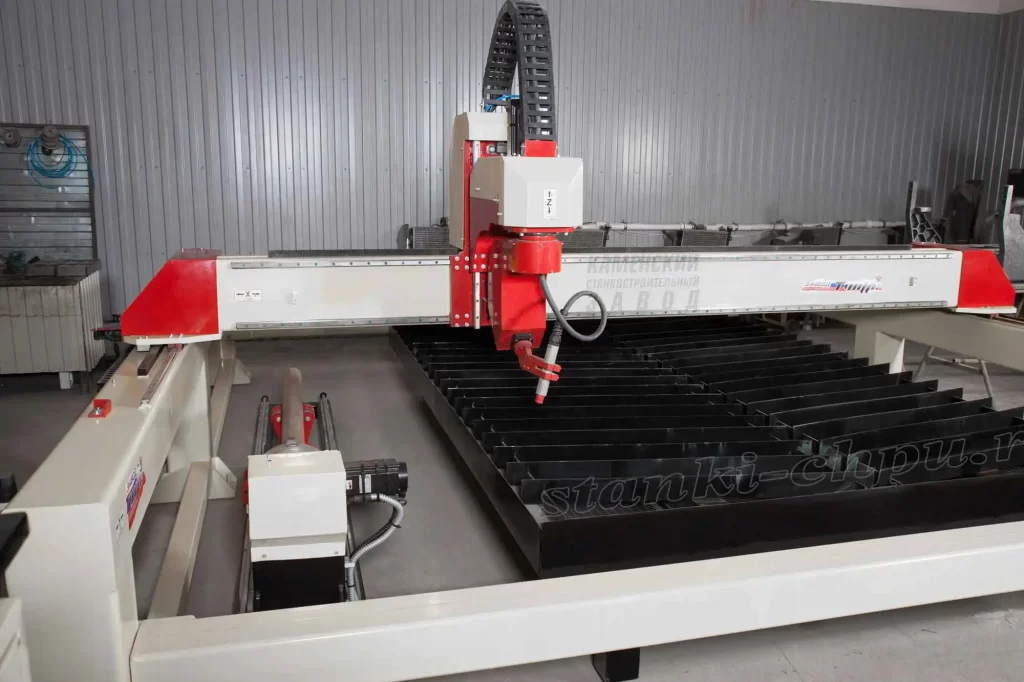

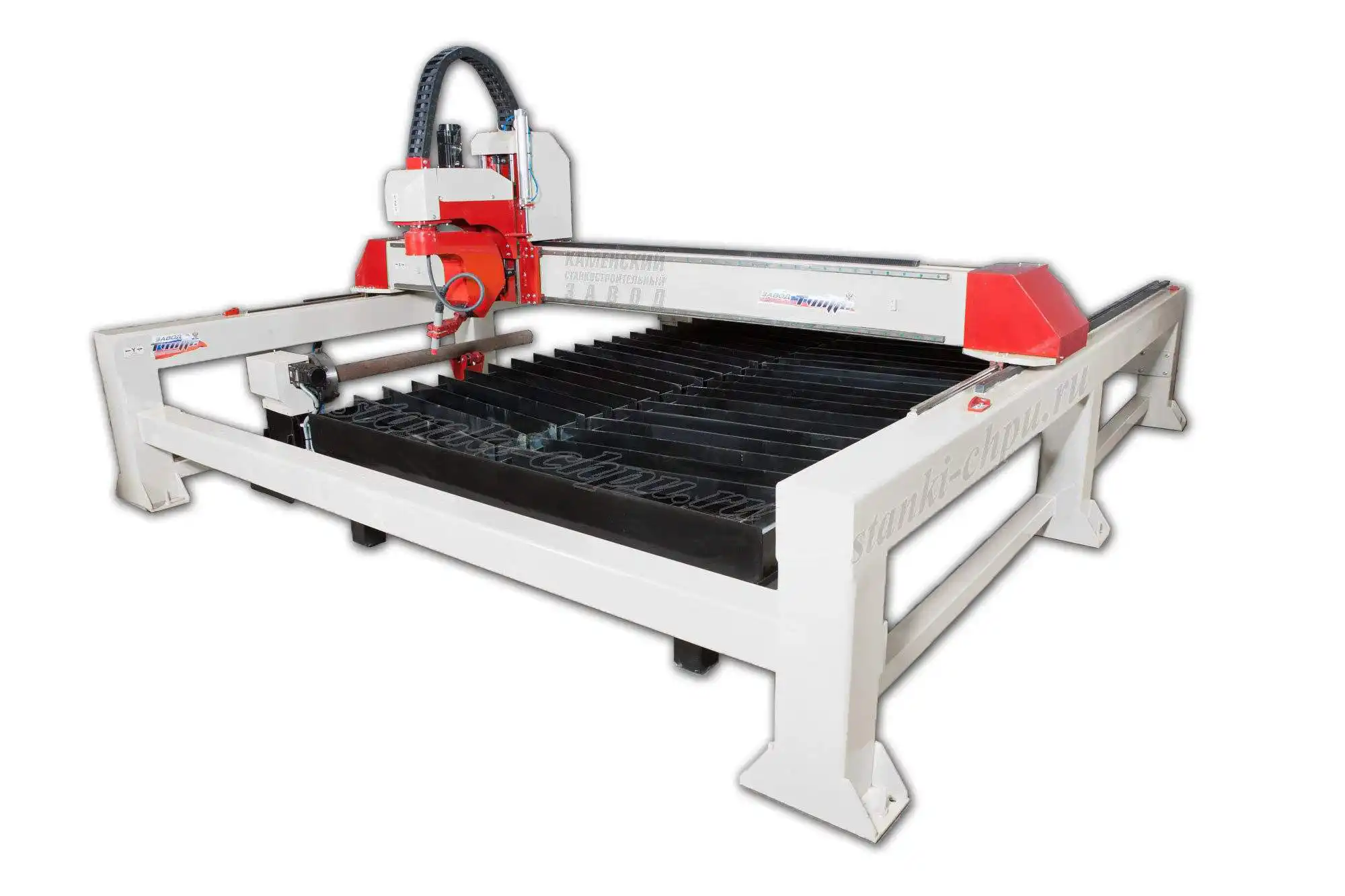

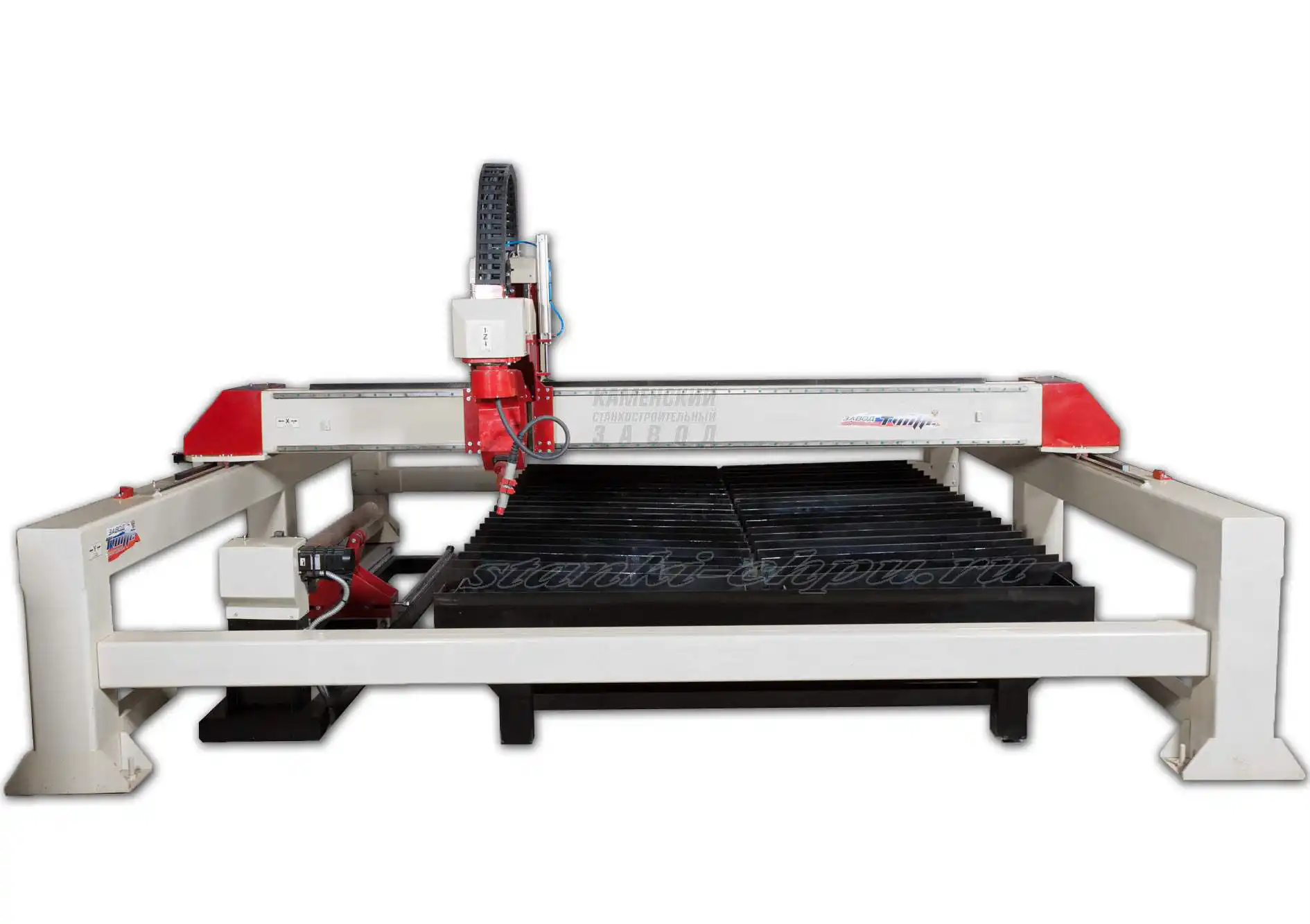

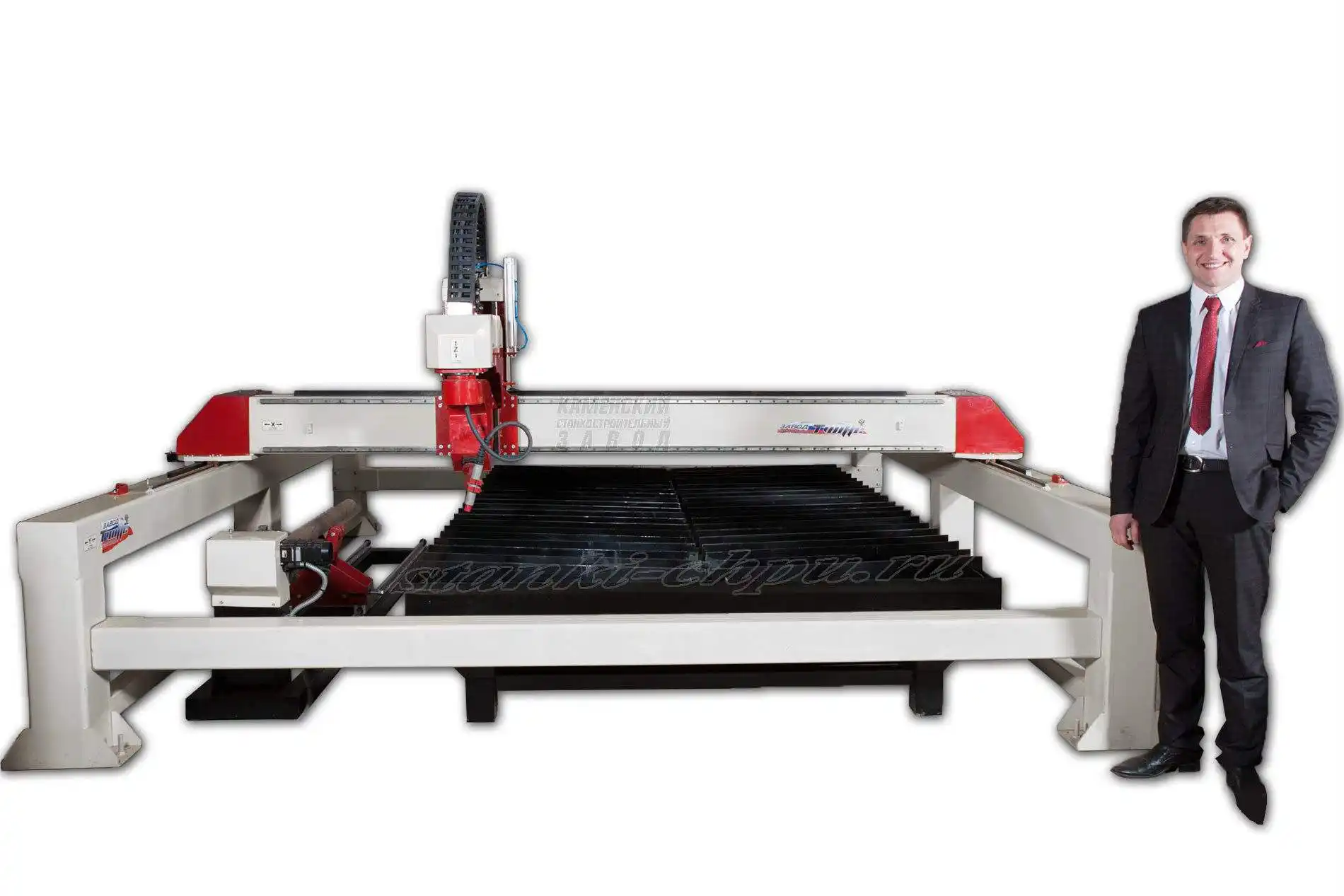

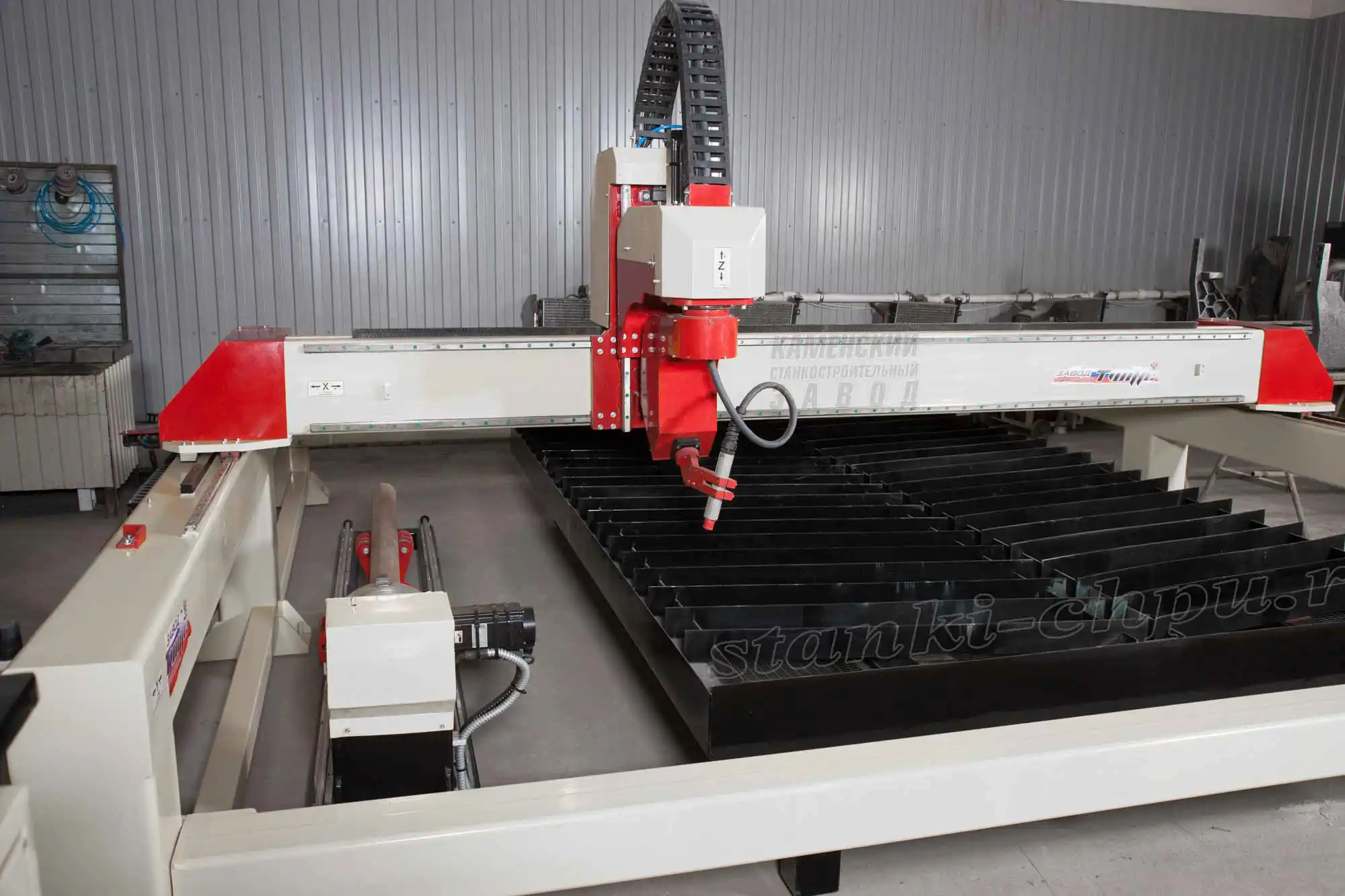

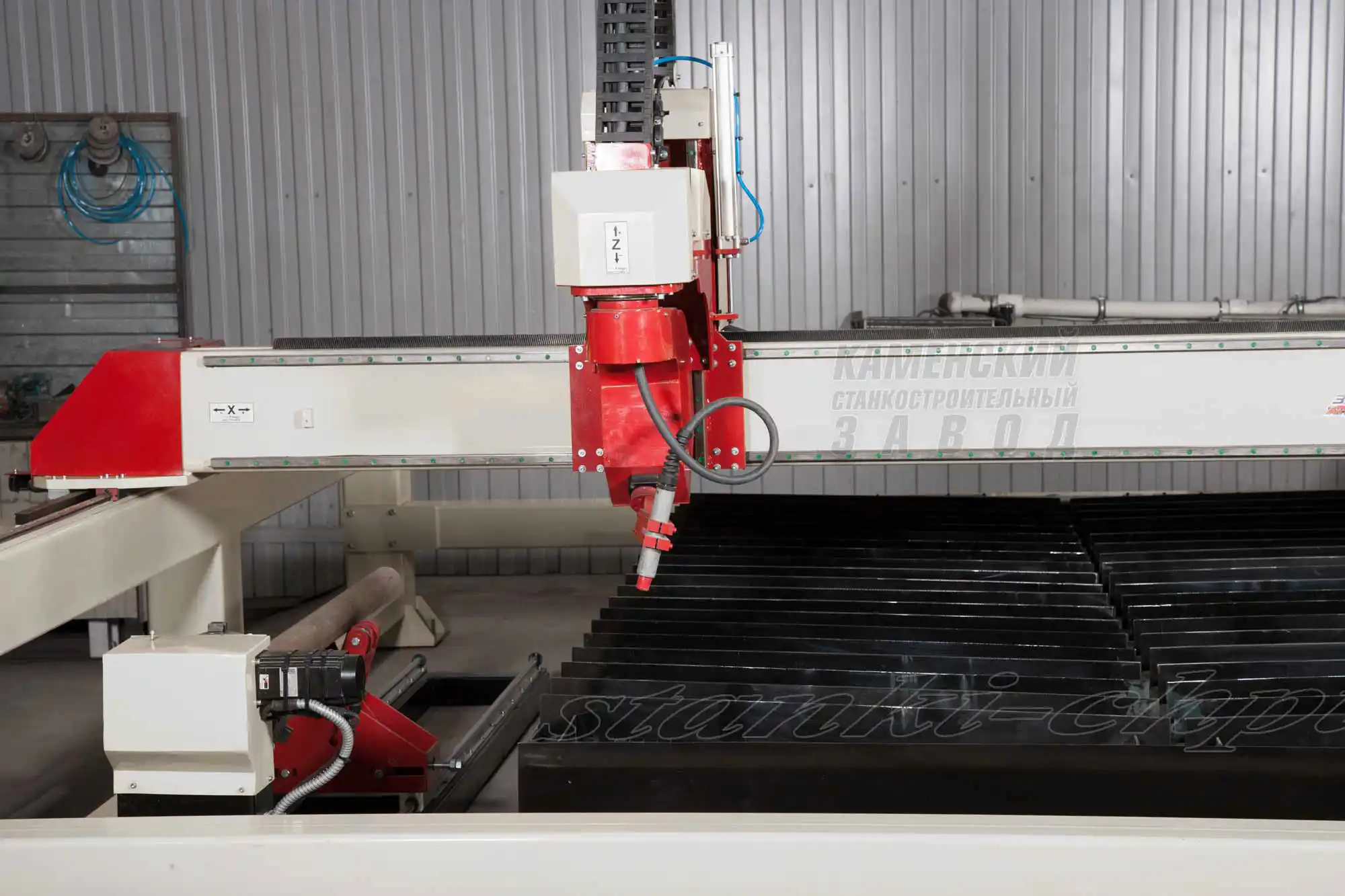

5 координатные станки ЧПУ плазменной резки Extra
Плазменные 5 осевые станки с ЧПУ Extra – высокопрофессиональный инструмент для раскроя металла. Станок отличается высокой точностью резки, хорошей скоростью, высокими показателями надежности и долговечности.

Наличие 5-й координаты позволяет выполнять сложную обработку, резку отверстий под конус, резку под углом и другую сложную обработку. Эта возможность существенно расширяет возможность станка, а также спектр деталей, которые с его помощью можно получить.

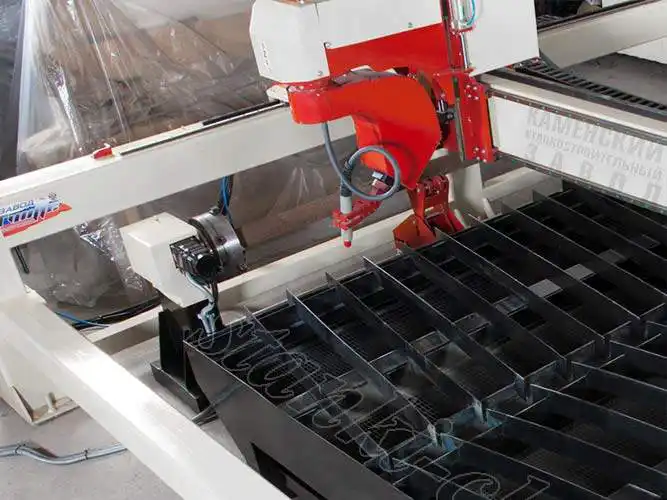

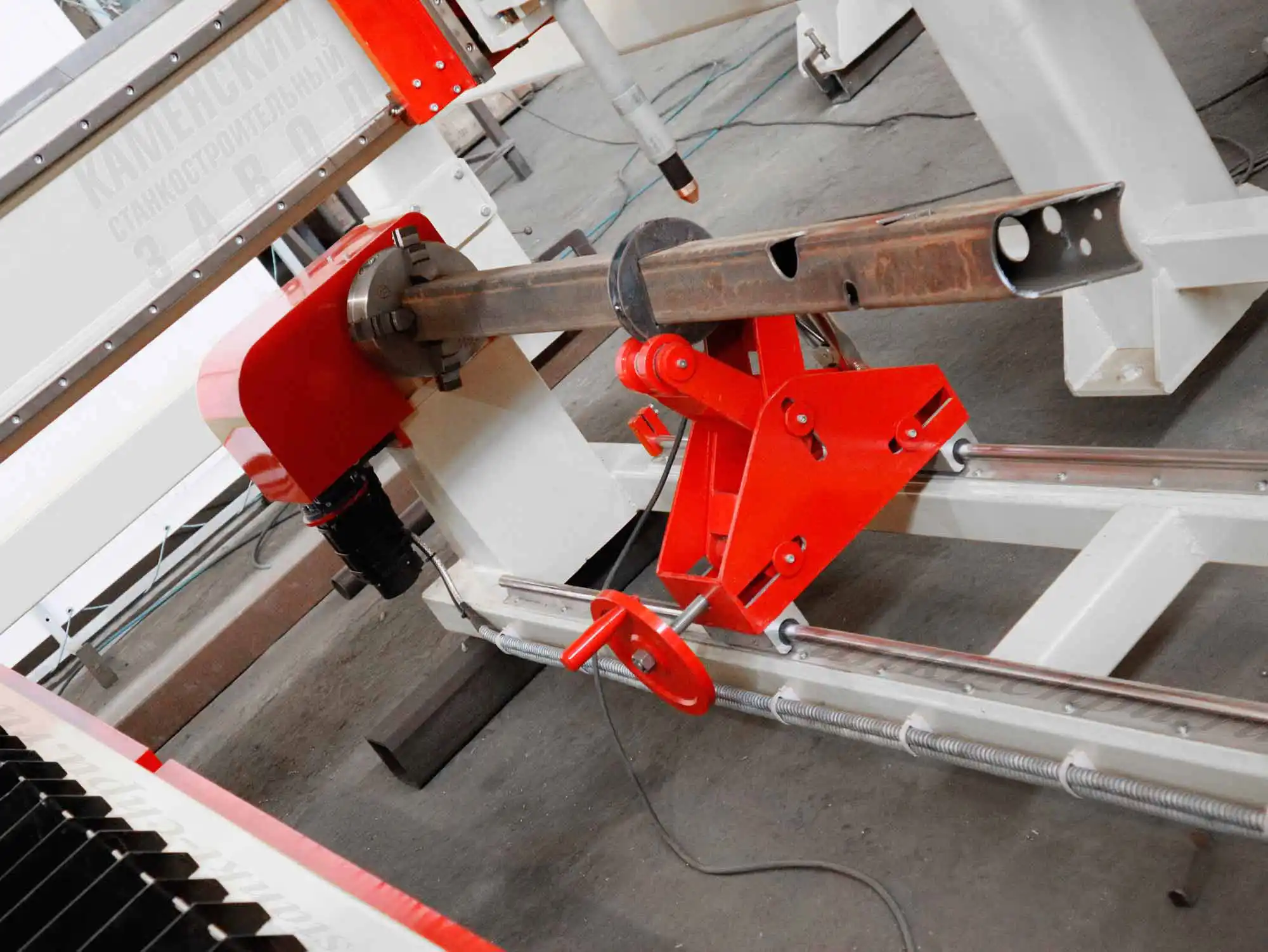

6 координатные станки ЧПУ плазменной резки Extra+6

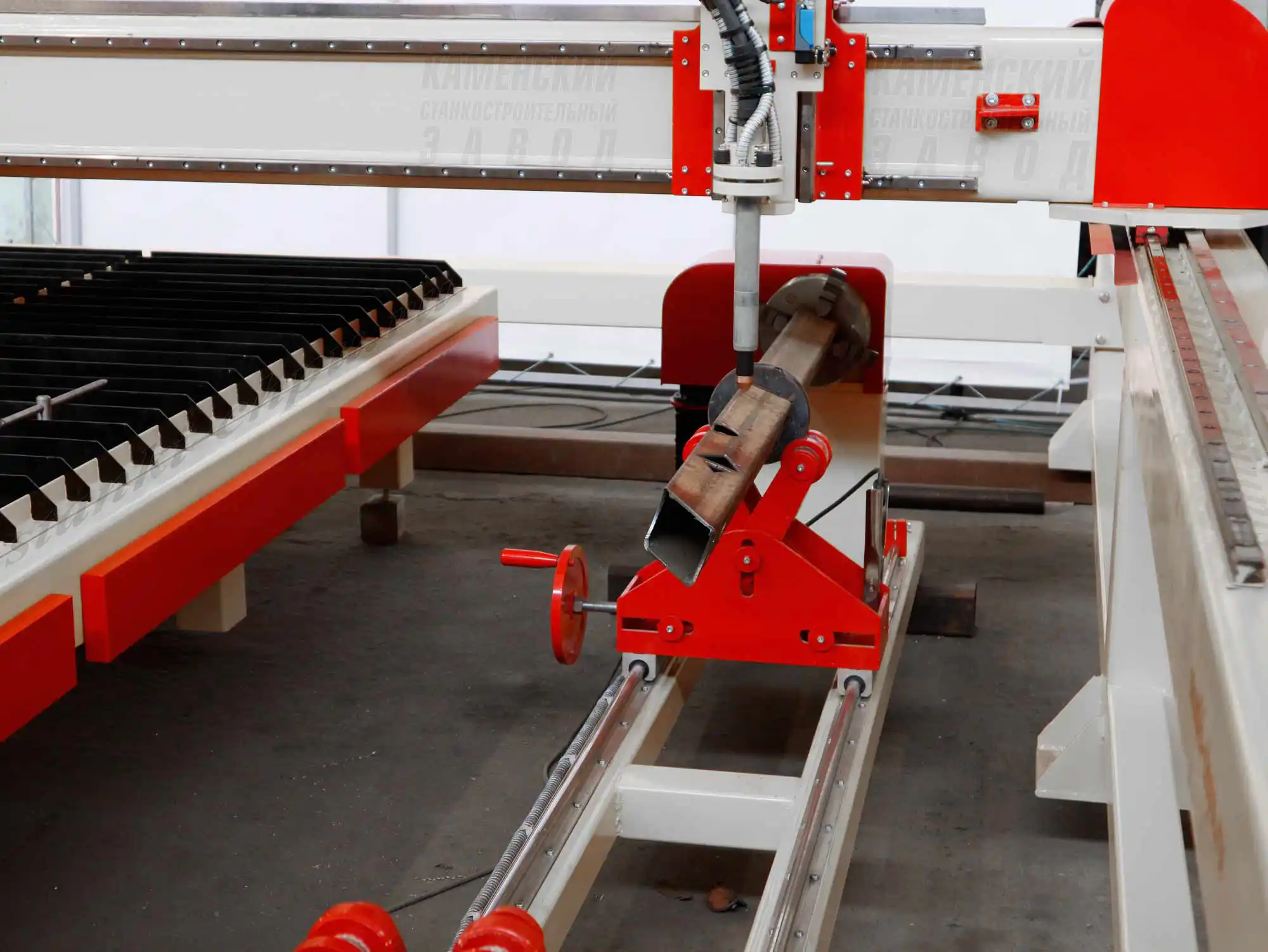

Станки ЧПУ с 6 координатой Extra+6 позволяют выполнять вращение заготовки. На практике это означает резку труб. Станок позволяет осуществлять резку любой сложности: под различными, углами, по сложным траекториям и т.д.

Станки ЧПУ Extra подойдут для применения в производстве наружной рекламы, деталей для машиностроения, в строительстве, с их помощью можно производить детали для вентиляционных систем. Каменский станкостроительный завод предлагает укомплектовать станок плазменной резки аппаратом плазменной резки Hypertherm Powermax. Аппараты Powermax позволяют резать листовую сталь толщиной до 30 мм. Кроме того, возможна поставка плазменных аппаратов итальянской фирмы Helvi, российских аппаратов Selma или установка Вашего аппарата.

Важным преимуществом станков с ЧПУ плазменной резки Extra является то, что никакой дополнительной обработки изделий после их работы не нужно. Детали можно использовать для дальнейшей сборки или покраски.

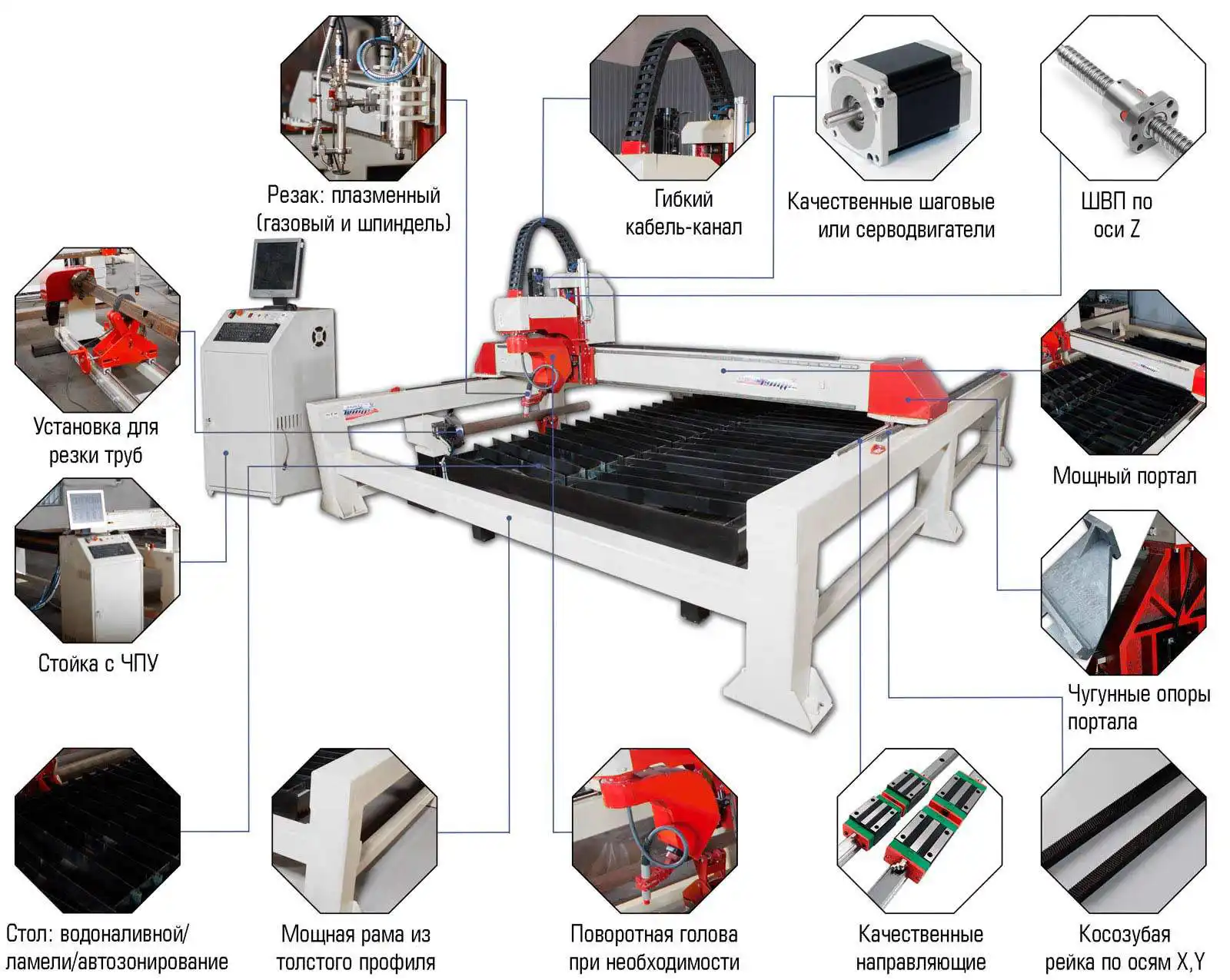

ОСНОВНЫМИ ПРЕИМУЩЕСТВАМИ СТАНКОВ ЧПУ ПЛАЗМЕННОЙ РЕЗКИ EXTRA ЯВЛЯЮТСЯ

Различные типоразмеры станка от 1000х2000 мм до 2000х3000 мм в зависимости от задач, возлагаемых на станок;
Возможность резки стали толщиной до 30 мм;
Позволяет выполнять обработку металлов любого типа;
Плазменная резка с ЧПУ осуществляется с высокой скоростью;
Локальный нагрев исключает вероятность того, что деталь деформируется в результате воздействия высокой температуры. Это позволяет работать даже с тонкими изделиями;
Высокое качество разреза. Поверхность после такой обработки становится очень гладкой;
Возможность осуществления фигурной резки;
Низкая стоимость по сравнению со станками лазерной резки металла.

Большинство наших станков оборудованы системами автовыравнивания порталов. При каждом обнулении станка портал восстанавливает геометрию координаты. Также Завод устанавливает системы аварийной остановки станка при срабатывании защиты на шпинделе или контроллерах координат.

СЕРВИСНАЯ ПОДДЕРЖКА
Наша служба техподдержки работает с 8.00 до 17.00 по местному времени. В случае возникновения каких-либо проблем или неисправностей с нашим оборудованием, наши специалисты смогут удаленно подключиться к Вашему компьютеру, который управляет Вашим станком с числовым программным управлением, выявить, а также в случае незначительного сбоя устранить возникшее препятствие для нормального функционирования станка. Процедура обращения в сервисную службу следующая: 1. Установите на Вашем компьютере программное обеспечение TeamViewer, для того, чтобы в случае необходимости наш специалист сможет удаленно подключиться к Вашему станку. 2. Позвонить в нашу службу сервисной поддержки (желательно по skype) и сообщить о существующей неисправности, предварительно по возможности подготовить видеоотчет, о том как работает станок и где возникает неисправность. 3. Наш специалист просмотрит видеоотчет, подключиться к станку, проверит установленный профиль станка, произведет необходимые настройки и калибровки, а также дать полезные рекоммендации по работе на станке. В случае, если проблему невозможно устранить удаленно, наш специалист сможет приехать к Вам, в этом случае, Вам необходимо, оплатить стоимость проезда нашего специалиста (в обе стороны), проживание, суточные, а также иные расходы согласно договора. Мы также готовы предоставить Вам послегарантийное обслуживание, которое оплачивается согласно договора.
БОНУСЫ ПРИ ПОКУПКЕ НАШЕГО СТАНКА
Приобретая наши станки с числовым программным управлением любой модели, мы дарим уникальную библиотеку трёхмерных моделей объемом более 15 гигабайт, применяя которую Вы сможете начать свое собственное производство изделий. Мы предоставляем ссылку на скачивание подарка, а также пароли доступа к архиву. Также в случае необходимости мы можем записать библиотеку на носитель клиента. Рыночная стоимость нашего подарка составляет 1500$.
ПРОЦЕДУРА ФОРМИРОВАНИЯ ЗАКАЗА
Уважаемые клиенты, заказать у нас станок Вы можете, очень просто, если интересует конкретная модель в базовой комплектации, то просто сообщаете нам что Вас интересует конкретная модель в базовой комплектации. Если данная модель имеется в наличии, то Вы подписываете договор, оплачиваете 100% и получаете свой заказ, если же такой модели в наличии нет, то производите оплату в размере 30% от стоимости станка, подписываете договор, оставшуюся сумму оплачиваете при получении своего заказа. Сроки изготовления станка обговариваются индивидуально. Если же Вам необходима конфигурация станка в соответствии с Вашими предпочтениями, то процедура заказа следующая: 1. Вы заходите на главной странице в раздел - Конфигуратор, и заполняете интересующие Вас пункты, включая - обязательные, нажимаете кнопку "отправить" и все, ждете звонка от нашего менеджера. 2. После того, как система сформирует Ваш запрос на получение коммерческого предложения, наш менеджер рассмотрит его в кратчайшие сроки, обязательно свяжется с Вами, уточнит необходимые детали для того, чтобы качественно, а главное учитывая Ваши предпочтения составить коммерческое предложение. 3. Подготовленное коммерческое предложение высылается на указанный Вами адрес, Вы внимательно проверяете, все ли Ваши пожелания учтены, в случае разночтений, сообщаете их нашему менеджеру, мы корректируем, и отправляем Вам на утверждение. 4. Вы подписываете договор, оплачиваете заказ - 100% или 30% от стоимости, и ожидаете его исполнения. Ваш заказ можете получить по почте, либо самостоятельно приехать к нам.
ВСЯ ПРОИЗВОДИМАЯ НАМИ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
Мы гарантируем качество исполнения сборки станка с числовым программным управлением. Качество используемых нами комплектующих при сборке станка подтверждается международными сертификатами соответствия. В результате чего, наши станки являются надежными, долговечными и простыми в эксплуатации.

Аппараты плазменной резки, подбираются отдельно в зависимости от толщины металла (цены указаны в долларах и добавляются к стоимости выбранного станка)

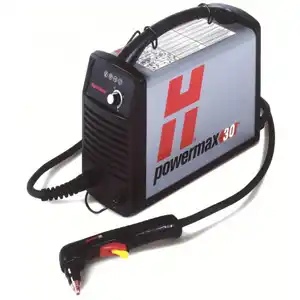

Плазморез Hypertherm Powermax 30

Эта портативная установка отличается качеством резки, производительностью и надежностью. Сконструирована и разработана для использования в тяжелых условиях. Режет разные материалы, в т.ч. медь и алюминий.

Наименование Параметры
Входное питание 120-230 В, 1Ф, 50-60 Гц
Входной ток при мощности 2,49 кВт 26-13,5А, 230В, 1Ф
Номинальное выходное напряжение 83В постоянный ток
Выходной ток 15А-30А
Рабочий цикл 35% при 30А, 115В
50% при 30А, 230В
100% при 30А, 230В
Максимальное напряжение 240В, постоянный ток
Габариты (мм) 305х168х356
Вес с горелкой 9 кг
Применяемый газ Воздух или азот
Давление газа 5,5 бар

Основные преимущества плазмореза Powermax 30: цена $3070

  • Напряжение автоматически адаптируется к любой входящей мощности от 120 до 230 В, однофазное, 50/60 Гц
  • Производительность до 50% рабочего цикла, это больше чем любая система в данном классе для промышленности
  • Конический факел дуги обеспечивает лучшую видимость и гибкость в труднодоступных местах
  • Компактный, весит около 9 кг
  • При толщине металла до 6 мм (рекомендуемая) - скорость резки 500 мм/мин
  • При максимальной толщине металла до 10 мм - скорость резки 250 мм/мин
  • Предельная толщина до 12 мм
  • В автоматическом режиме на станке ЧПУ 5-6 мм

Плазморез Hypertherm Powermax 45

Эта портативная установка отличается качеством резки, производительностью и надежностью. Сконструирована и разработана для использования в тяжелых условиях. Режет разные материалы, в т.ч. медь и алюминий.

Наименование Параметры
Входное питание 400 В, 3Ф, 50-60 Гц
Входной ток при мощности 5,95 кВт 15А, 400В, 3Ф
Номинальное выходное напряжение 132В, постоянный ток
Выходной ток 20А-45А
Рабочий цикл 50% при 45А, 132В
60% при 41А, 132В
100% при 32А, 132В
Максимальное напряжение 275В, постоянный ток
Габариты (мм) 426х172х348
Вес с горелкой 15,8 кг
Применяемый газ Воздух или азот
Расход газа 170 л/мин
Давление газа 6,2 бар

Основные преимущества плазмореза Powermax 45: цена $3700

  • Входное напряжение 400В, 3-х фазное
  • При толщине металла до 12 мм (рекомендуемая) - скорость резки 635 мм/мин
  • При максимальной толщине металла до 19 мм - скорость резки 250 мм/мин
  • Предельная толщина до 25 мм
  • Строжка - 2,8 кг/час, глубина и ширина строжки 2,9х6,5 мм
  • Максимальный прожиг - 10 мм при механизированной ЧПУ резке

Плазморез Hypertherm Powermax 65

Эта портативная установка отличается качеством резки, производительностью и надежностью. Сконструирована и разработана для использования в тяжелых условиях. Режет разные материалы, в т.ч. медь и алюминий.

Наименование Параметры
Входное питание 400 В, 3Ф, 50-60 Гц
Входной ток при мощности 8,4 кВт 15А, 400В, 3Ф
Номинальное выходное напряжение 150В, постоянный ток
Выходной ток 25А-80А
Рабочий цикл 50% при 80А, 200-208В
60% при 80А, 230-600В
Максимальное напряжение 300В, постоянный ток
Габариты (мм) 586х271х498
Вес с горелкой 44 кг
Применяемый газ Воздух или азот
Расход газа 189 л/мин
Давление газа 6,2 бар

Основные преимущества плазмореза Powermax 65 цена $4200

  • Напряжение автоматически адаптируется к любой входящей мощности от 200 до 600 В, одно-трех-фазное
  • Высокая скорость резки
  • Компенсируются перепады входного напряжения, что обеспечивает улучшенную работу при низких напряжениях, при питании от генератора и при колебаниях питания
  • Конструкция, главный упор в которой сделан на надежность, обеспечивает увеличение времени бесперебойной работы и максимизацию окупаемости
  • Интерфейс ЧПУ и технология быстросъемного резака обеспечивают повышение универсальности для ручных и механизированных систем
  • Строжка 6,8 кг/час, глубина и ширина строжки 5х3мм
  • Максимальный прожиг 8-10 мм для машинного ЧПУ резака

Плазморез Hypertherm Powermax 85

Эта портативная установка отличается качеством резки, производительностью и надежностью. Сконструирована и разработана для использования в тяжелых условиях. Режет разные материалы, в т.ч. медь и алюминий.

Наименование Параметры
Входное питание 400 В, 3Ф, 50-60 Гц
Входной ток при мощности 8,4 кВт 15А, 400В, 3Ф
Номинальное выходное напряжение 140В, постоянный ток
Выходной ток 25А-85А
Рабочий цикл 40% при 60А, 200-208В
50% при 60А, 230-600В
Максимальное напряжение 300В, постоянный ток
Габариты (мм) 586х271х498
Вес с горелкой 37 кг
Применяемый газ Воздух или азот
Расход газа 189 л/мин
Давление газа 6,2 бар

Основные преимущества плазмореза Powermax 85: цена $4750

  • Автоматическая адаптация к любому напряжению 1-3-фазного питания в диапазоне 200-600 В
  • Высокая скорость резки
  • Компенсируются перепады входного напряжения, что обеспечивает улучшенную работу при низких напряжениях, при питании от генератора и при колебаниях питания
  • Конструкция, главный упор в которой сделан на надежность, обеспечивает увеличение времени бесперебойной работы и максимизацию окупаемости
  • При толщине металла до 19 мм (рекомендуемая) - скорость резки 559 мм/мин
  • Максимальная толщина металла до 25 мм - скорость резки 304 мм/мин
  • Предельная толщина до 25 мм
  • Строжка - 4,9 кг/час, глубина и ширина строжки 5х5 мм
  • Максимальный прожиг - 10-15 мм при машинном ЧПУ

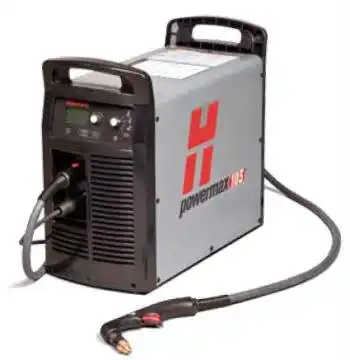

Плазморез Hypertherm Powermax 105

Эта портативная установка отличается качеством резки, производительностью и надежностью. Сконструирована и разработана для использования в тяжелых условиях. Режет разные материалы, в т.ч. медь и алюминий.

Наименование Параметры
Входное питание 400 В, 3Ф, 50-60 Гц
Входной ток при мощности 8,4 кВт 15А, 400В, 3Ф
Номинальное выходное напряжение 140В, постоянный ток
Выходной ток 30А-105А
Рабочий цикл 80% при 105А, 400В, 3 Ф
100% при 94А, 400В, 3 Ф
Максимальное напряжение 300В, постоянный ток
Габариты (мм) 592х274х508
Вес с горелкой 41 кг
Применяемый газ Воздух или азот
Расход газа 189 л/мин
Давление газа 6,2 бар

Основные преимущества плазмореза Powermax 105 цена $6530

  • Высокие скорости резки: скорость резки низкоуглеродистой стали толщиной 12 мм в три раза выше по сравнению с аналогичным показателем для кислородной резки.
  • Превосходное качество резки и строжки позволяет сократить время, затрачиваемое на шлифование, на подготовку краев.
  • Технология Smart Sense™ обеспечивает автоматическую корректную установку давления воздуха в зависимости от длинны резка и режима эксплуатации.
  • Ручные, роботизированные резаки, а также резаки для станков прямолинейной резки предоставляют большую универсальность и просты в использовании.
  • Широкий диапазон допустимых отклонений напряжения обеспечивает повышенную производительность при использовании двигателя-генератора или низковольтного питания.
  • Усовершенствованный защитный экран сокращает образование окалины и обеспечивает более плавную контактную резку с лучшими результатами.
  • Резаки Duramax™ имеют высокую ударную прочность и термоустойчивость.
  • Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака.
  • Максимизация времени.
  • Сокращение эксплуатационных затрат и повышенное время бесперебойной работы за счет длительного срока службы расходных деталей.
  • Эксклюзивная функция определения окончания срока службы расходных деталей предотвращает повреждение резака и заготовки, которое может возникнуть в результате автоматического прекращения подачи питания при износе электрода.
  • Высокая энергоэффективность сокращает потребление электроэнергии.

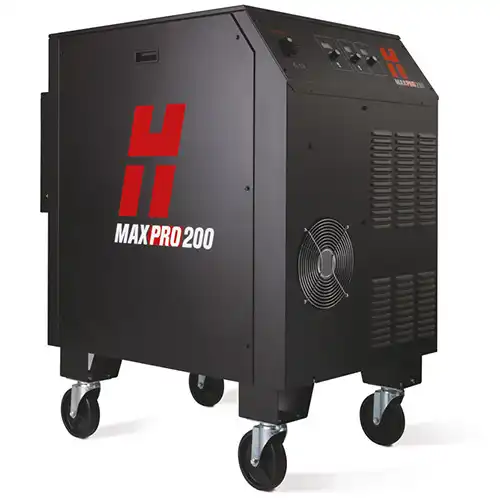

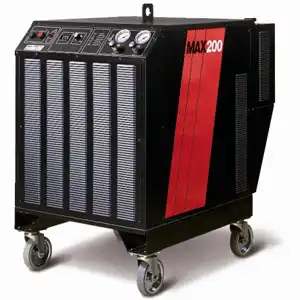

Плазморез Hypertherm Max Pro 200

Профессиональная система плазменной резки и строжки металла для ручной резки материалов толщиной до 50мм и механизированного прожига материалов толщиной до 50мм.

Наименование Параметры
Входное питание 400 В, 3Ф, 50-60 Гц
Входной ток при мощности 21,9 кВт 36А, 400В, 3Ф
Выходной ток 200А
Выходное напряжение 50-165В, постоянный ток
Рабочий цикл при 40°C 100% при 30 кВт
Напряжение холостого хода 360 В, постоянный ток
Габариты (мм) 1020х650х1050
Вес с горелкой 335 кг
Источник газа Чистый, сухой, обезжиренный воздух или азот
Рекомендуемые скорость потока и давление газа на входе Резка: 260 л/мин при 5,9 бар
Строжка: 212 л/мин при 4,1 бар
Длина силового кабеля 15 м
Тип источника тока Инвертор — БТИЗ (биполярный транзистор с изолированным затвором)
Требования к приводу двигателя 40 кВт для полного вывода 125 А

Цена плазмореза Hypertherm Max Pro 200: $15900

Плазморез Hypertherm HPR 130 XD

Система плазменной резки HyPerformance применяются для резки деталей, требующих высокоточной обработки. Благодаря этому отпадает надобность в операциях последующей обработки. Позволяют резать листы нержавеющей стали небольшой толщины. Аппарат HPR 130 XD отличается высокой надежностью, экономичностью и производительностью. Позволяет получать идеально точный срез.

Наименование Параметры
Толщина резки низкоуглеродистой стали
Резка без образования окалины 16 мм
Промышленный прожиг 32 мм
Максимальная толщина резки 38 мм
Толщина резки нержавеющей стали
Промышленный прожиг 20 мм
Максимальная толщина резки 25 мм
Толщина резки алюминия
Промышленный прожиг 20 мм
Максимальная толщина резки 25 мм

Плазморез Hypertherm HPR 260 XD

Система плазменной резки HyPerformance отличается высокой точностью, оптимальной производительностью, благодаря чему ее можно использовать как в мастерской, так и в серьезных промышленных предприятиях. Отличается также высокой надежностью и долговечностью.

Наименование Параметры
Толщина резки низкоуглеродистой стали
Резка без образования окалины 32 мм
Промышленный прожиг 38 мм
Максимальная толщина резки 64 мм
Толщина резки нержавеющей стали
Промышленный прожиг 32 мм
Максимальная толщина резки 50 мм
Толщина резки алюминия
Промышленный прожиг 25 мм
Максимальная толщина резки 50 мм

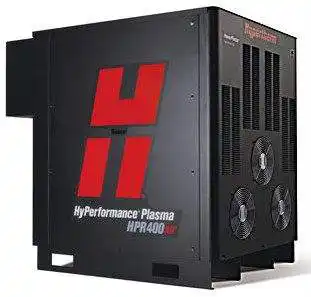

Плазморез Hypertherm HPR 400 XD

Система плазменной резки HyPerformance обладает внушительной производительностью, позволяющая организовать обработку металла на любом производстве. лагодаря современным технологиям аппараты Hypertherm HPR позволяют выполнять высококачественную обработку тонкой стали. Аппараты отличаются точностью, надежностью, экономичностью и долговечностью.

Наименование Параметры
Толщина резки низкоуглеродистой стали
Резка без образования окалины 38 мм
Промышленный прожиг 50 мм
Максимальная толщина резки 80 мм
Толщина резки нержавеющей стали
Промышленный прожиг 45 мм
Максимальная толщина резки 75 мм
Отрезная резка 80 мм
Толщина резки алюминия
Промышленный прожиг 38 мм
Максимальная толщина резки 80 мм

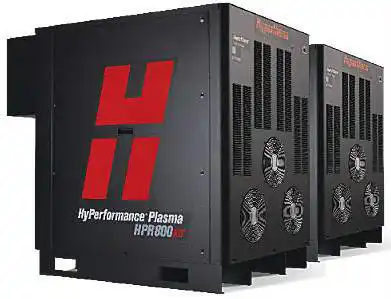

Плазморез Hypertherm HPR 800 XD

Система плазменной резки HyPerformance позволяет выполнять обработку не только стали, но и алюминия и нержавеющей стали. Аппараты Hypertherm HPR 800 XD - эталон точности, надежности и экономичности

Наименование Параметры
Толщина резки низкоуглеродистой стали
Резка без образования окалины 38 мм
Промышленный прожиг 50 мм
Максимальная толщина резки 80 мм
Толщина резки нержавеющей стали
Промышленный прожиг 75 мм
Максимальная толщина резки 100 мм
Отрезная резка 160 мм
Толщина резки алюминия
Промышленный прожиг 75 мм
Максимальная толщина резки 160 мм

Плазморез Helvi PC 55

Плазменный инверторный резак итальянского производства Helvi PC 55 обеспечивает плазменную резку высокой точности и с хорошей чистотой обработки. Резак отличается простотой использования и высокой скоростью работы, имеются удобные индикаторы.

Наименование Параметры
Мощность 50% 4,3 кВ*А
Максимальный входной ток 30 А
Входящее напряжение 350 В
Диапазон 20-45 А
Ток резки 60% 45 А
Толщина на скорости 25 см/мин 15 мм
Максимальная толщина материала 20 мм
Толщина пробивания 22 мм
Давление воздуха 4-5,5 бар
Скорость потока 180 л/мин
Габариты (мм) 440х195х395
Вес с горелкой 18 кг

Стоимость источника Helvi PC 55: $2958

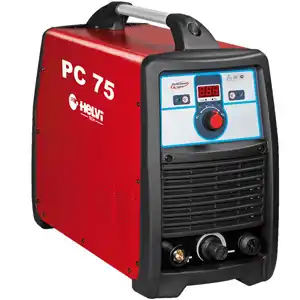

Плазморез Helvi PC 75

Резак инверторный плазменный Helvi PC 75 производства Италии позволяет выполнять плазменную резку с высокой точностью, добиваясь при этом хорошей чистоты. Прост в использовании, имеет хорошую скорость работы, передняя панель оснащена удобными и понятными индикаторами.

Наименование Параметры
Мощность 50% 7 кВ*А
Максимальный входной ток 13 А
Входящее напряжение 275 В
Диапазон 10-70 А
Ток резки 50% 70 А
Толщина на скорости 25 см/мин 25 мм
Максимальная толщина материала 30 мм
Толщина пробивания 35 мм
Давление воздуха 5-5,3 бар
Скорость потока 180 л/мин
Габариты (мм) 545х255х415
Вес с горелкой 24 кг

Стоимость источника Helvi PC 75: $3842

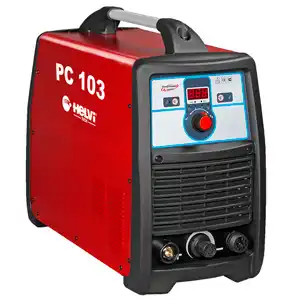

Плазморез Helvi PC 103

Резак плазменный инверторный Helvi PC 103, производимый в Италии предназначен для плазменной резки высокой точности. Позволяет обеспечить очень высокую чистоту резки. Отличается простотой использования, высокой скоростью работы, оснащен удобным дисплеем.

Наименование Параметры
Мощность 50% 14 кВ*А
Максимальный входной ток 26,5 А
Входящее напряжение 275 В
Диапазон 15-100 А
Ток резки 60% 100 А
Толщина на скорости 25 см/мин 28 мм
Максимальная толщина материала 35 мм
Толщина пробивания 40 мм
Давление воздуха 5-6 бар
Скорость потока 210 л/мин
Габариты (мм) 530х255х480
Вес с горелкой 30,8 кг

Стоимость источника Helvi PC 103: $4544

Плазморез Helvi PC 123

Инверторный плазменный резак PC 123, итальянской фирмы Helvi - отличный инструмент для высокоточной плазменной резки. Обеспечивает очень высокую чистоту резки, прост в использовании, обладает высокой скоростью работы, удобством, наличием понятного цифрового дисплея.

Наименование Параметры
Мощность 50% 17 кВ*А
Максимальный входной ток 35 А
Входящее напряжение 290 В
Диапазон 15-100 А
Ток резки 60% 100 А
Толщина на скорости 25 см/мин 35 мм
Максимальная толщина материала 40 мм
Толщина пробивания 50 мм
Давление воздуха 6 бар
Скорость потока 300 л/мин
Габариты (мм) 600х255х480
Вес с горелкой 38,5 кг

Стоимость источника Helvi PC 123: $5280

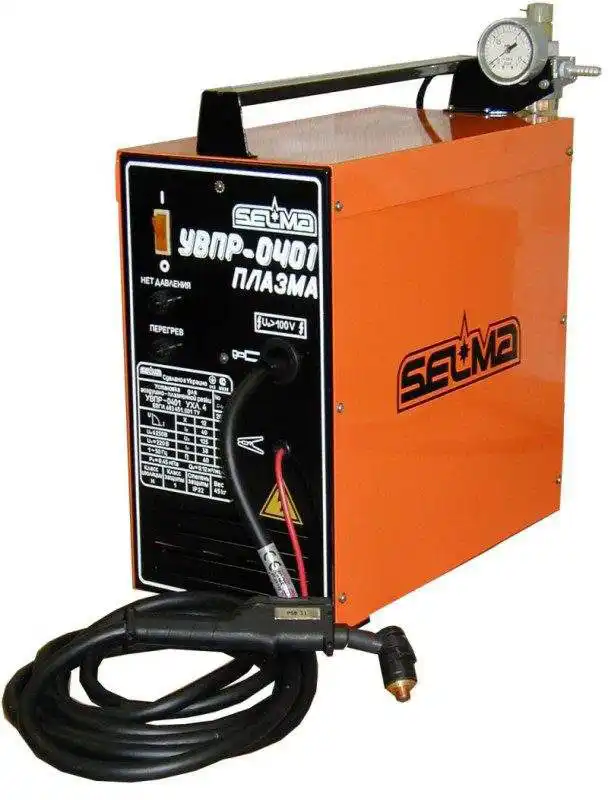

Плазморез Selma УВПР-0401

Установка воздушно-плазменной резки УВПР-0401 предназначена для резки различных металлов и сплавов. Идеален для раскроя материала малой и средней толщины. Обеспечивает резку материалов толщиной до 8 мм, высокоточную резку - до 5 мм.

Наименование Параметры
Напряжение питающей сети 220 В
Номинальный ток резки, (при ПВ) 40 А (12%)
Рабочее напряжение при резке, не более 125 В
Напряжение холостого хода, не более 250 В
Максимальная потребляемая мощность 8,5 кВт
Расход сжатого воздуха, не более 120 л/мин
Охлаждение плазматрона Воздушное
Масса, не более 45 кг
Габариты (мм), не более 530х230х510
Толщина разрезаемого металла, не менее
малоуглеродистые и низколегированные стали 5 мм
алюминий и его сплавы 2,5 мм
медь и ее сплавы 2 мм
серый чугун 3 мм

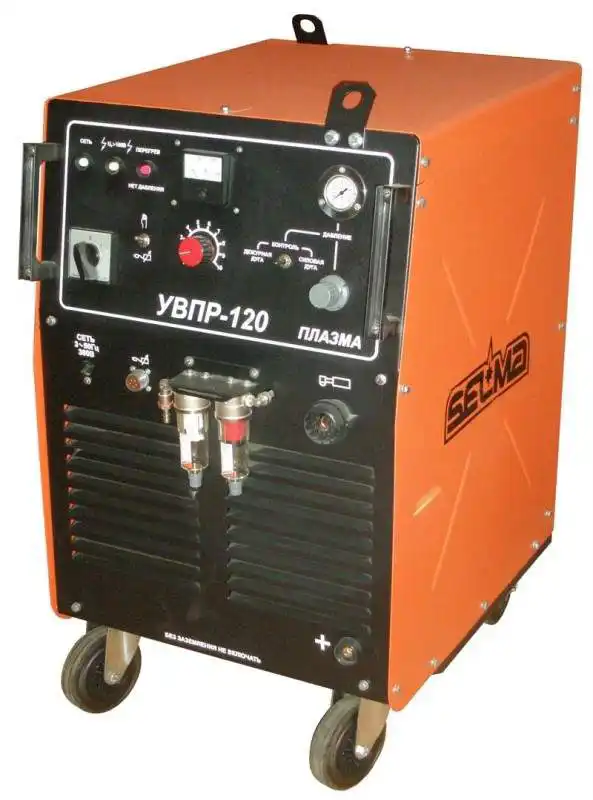

Плазморез Selma УВПР-120

Установка воздушно-плазменной резки УВПР-120 предназначена для резки металлов и их сплавов. Установка обеспечивает большую скорость резки и качество реза, позволяет выполнять резку загрязненных и окрашенных поверхностей. Selma УВПР-120 позволяет выполнять плавную регулировку тока, позволяет резать цветные металлы и высоколегированную сталь, позволяет выполнять бесконтактный поджиг.

Наименование Параметры
Напряжение питающей сети 380 В
Номинальный ток резки, (при ПВ) 120 А (60%)
Пределы регулирования тока резки 40-120 А
Регулирование тока резки Плавное
Напряжение холостого хода, не более 300 В
Максимальная потребляемая мощность 32 кВт
Расход сжатого воздуха, не более 180 л/мин
Давление сжатого воздуха, не менее 0,65 мПа / 6,5 кг/см2
Максимальное давление воздуха, питающего установку 1,0 мПа / 10 кг/см2
Охлаждение плазматрона Воздушное
Масса, не более 155 кг
Габариты (мм), не более 660х520х900
Толщина разрезаемого металла, не менее
сталь и сплавы 35 мм
алюминий и его сплавы 25 мм
медь и ее сплавы 20 мм

Стоимость УВПР-120: 177 000 руб.

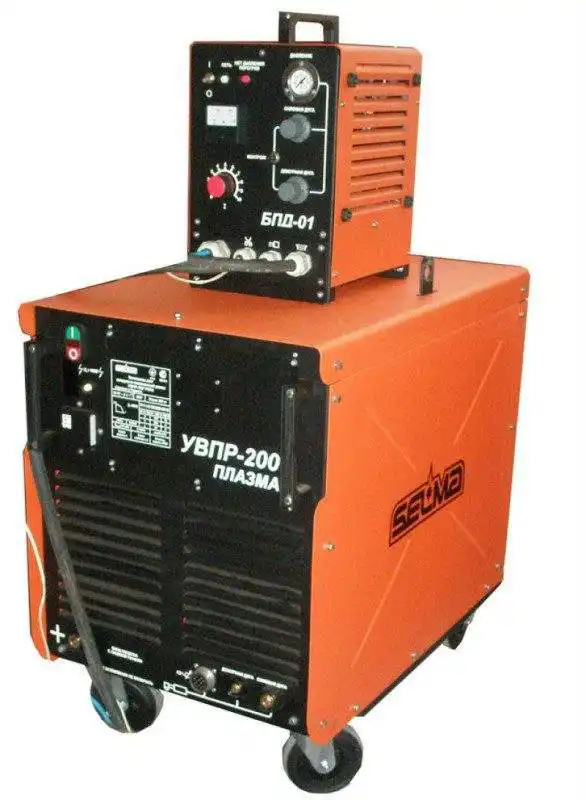

Плазморез Selma УВПР-200

Установка воздушно-плазменной резки УВПР-200 предназначена для резки металлов, а также сплавов. Selma УВПР-200 имеет плавную регулировку тока, также имеется бесконтактная система поджига дуги, позволяет резать цветные и высоколегированные металлы, имеются контрольные приборы, а также система защиты. Установка не требует больших расходов на эксплуатацию и отличается повышенной надежностью и длительным сроком эксплуатации.

Наименование Параметры
Напряжение питающей сети 380 В
Номинальный ток резки, (при ПВ) 200 А (100%)
Пределы регулирования тока резки 60-200 А
Регулирование тока резки Плавное
Напряжение холостого хода, не более 300 В
Максимальная потребляемая мощность 50 кВт
Расход сжатого воздуха, не более 180 л/мин
Максимальное давление воздуха, питающего установку 0,6 мПа / 6 кг/см2
Рабочее давление воздуха 0,18-0,35 мПа / 1,8-3,5 кг/см2
Давление воздуха дежурной дуги 0,03-0,05 мПа / 0,3-0,5 кг/см2
Охлаждение плазматрона Воздушное
Масса, не более 274 кг
Габариты (мм), не более 810х505х795
Габариты БПД-01, не более 260х390х430
Толщина разрезаемого металла, не менее
сталь и сплавы 45 мм
алюминий и его сплавы 35 мм
медь и ее сплавы 30 мм

Стоимость УВПР-200: 340 000 руб.

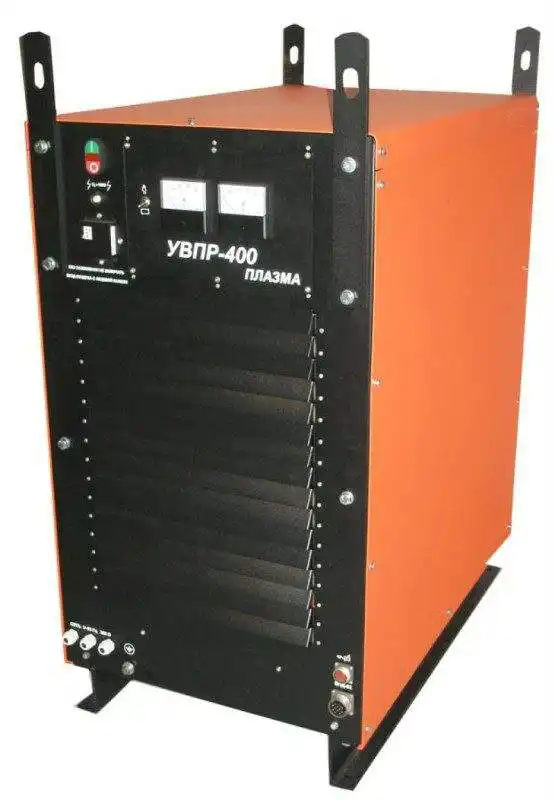

Плазморез Selma УВПР-400

Установка воздушно-плазменной резки УВПР-400 предназначена для резки металлов и сплавов. Selma УВПР-400 обеспечивает высококачественную резку и раскрой металлов при наименьших затратах, позволяет резать поверхности, которые загрязнены или окрашены, потери материала при резке незначительны и не требуется значительной обработки вырезанных деталей.

Наименование Параметры
Напряжение питающей сети 380 В
Номинальный ток резки, (при ПВ) 400 А (100%)
Пределы регулирования тока резки 50-400 А
Регулирование тока резки Плавное
Напряжение холостого хода, не более 300 В
Максимальная потребляемая мощность 60 кВт
Охлаждение плазматрона Жидкостное
Масса, не более 360 кг
Габариты (мм), не более 940х616х1160
Толщина разрезаемого металла, не менее
сталь и сплавы 100 мм
алюминий и его сплавы 80 мм
медь и ее сплавы 50 мм
серый чугун 80 мм

Стоимость УВПР-400: 750 000 руб.

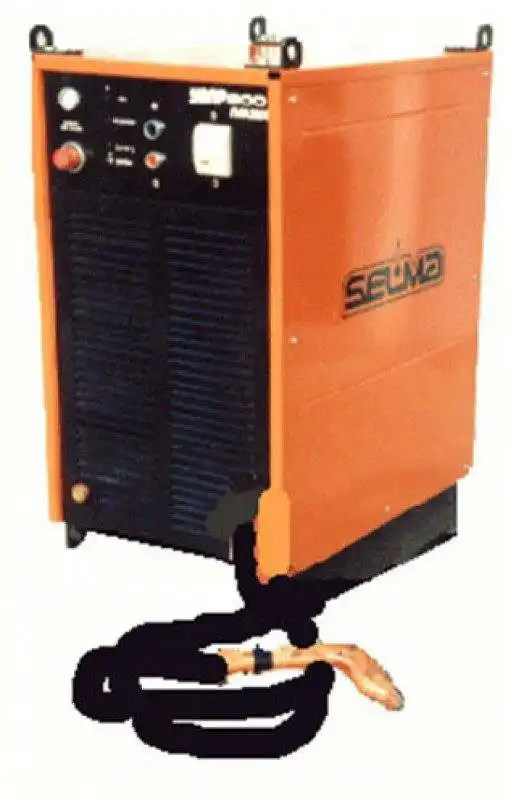

Плазморез Selma УВПР-2001

Установка воздушно-плазменной резки УВПР-2001 предназначена для резки металлов и сплавов. Selma УВПР-2001 обеспечивает резку и раскрой материала на высокой скорости. Возможна резка загрязненных или окрашенных поверхностей. Обеспечивается ступенчатое регулирование тока резки. Наличие контрольных приборов и системы безопасности. Повышенная надежность всей системы.

Наименование Параметры
Напряжение питающей сети 380 В
Номинальный ток резки. 1 ступень, (при ПВ) 200 А (100%)
Номинальный ток резки. 2 ступень, (при ПВ) 300 А (60%)
Регулирование тока резки Ступенчатое
Рабочее напряжение при резке, не более 220 В
Напряжение холостого хода, не более 300 В
Максимальная потребляемая мощность при номинальном токе 87 кВт
Диапазон давления сжатого воздуха, не менее 0,55-1,0 мПа
Расход плазмообразующего воздуха при рабочем давлении в плазмотроне 0,18…0,25 МПа 3,8 м3/ч
Охлаждение плазматрона Водяное
Расход охлаждающей плазмотрон воды, при давлении в подводящей сети 0,4 МПа 0,3-0,5 м3/ч
Масса, не более 360 кг
Габариты (мм), не более 860х595х1150
Толщина разрезаемого металла, не менее
сталь и сплавы 90 мм
алюминий и его сплавы 80 мм
медь и ее сплавы 40 мм

Стоимость УВПР-2001: 300 000 руб.

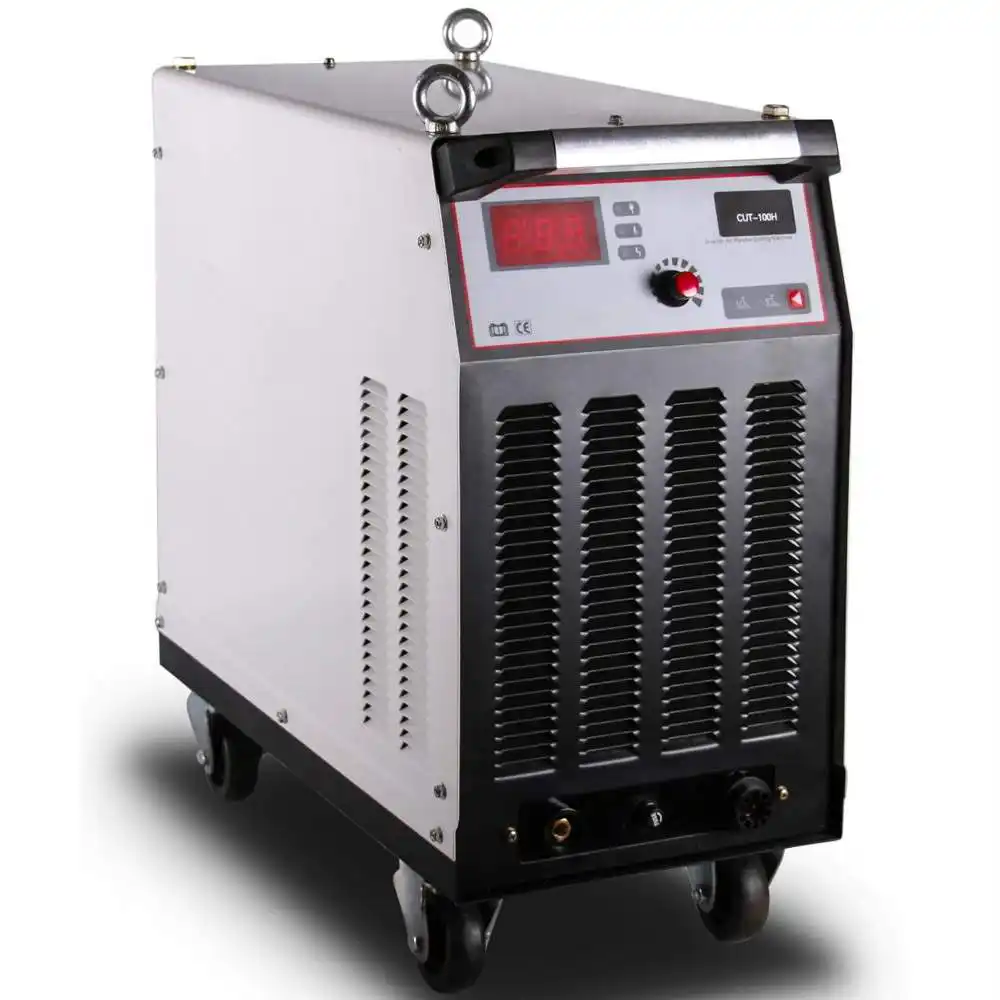

Аппарат плазменной резки

Инвертор плазменно-воздушной резки - мощное, современное устройство, построенное на IGBT-модулях Siemens, а также имеют встроенные выходы на делитель напряжения. Аппарат отличается, мощностью, надежностью, экономичностью и качеством. Процесс возбуждения дуги возникает непосредственно внутри самой горелки.

Наименование Параметры
Напряжение питающей сети 380 В
Максимальная толщина реза 35 мм
Давление воздуха 8 бар
Ток резки 20 - 100 А
Коэффициент мощности 0,92
Потребляемая мощность 16 кВт
Габариты (мм) 536х306х620
Масса 45 кг

Стоимость аппарата плазменной резки: 200 000 руб.

Наши достижения

чпу станок плазморез, плазморез, плазма резка, резак для металла, резка плазмой, чпу плазма, станок плазморез
чпу станок плазморез, плазморез, плазма резка, резак для металла, резка плазмой, чпу плазма, станок плазморез
чпу станок плазморез, плазморез, плазма резка, резак для металла, резка плазмой, чпу плазма, станок плазморез
чпу станок плазморез, плазморез, плазма резка, резак для металла, резка плазмой, чпу плазма, станок плазморез

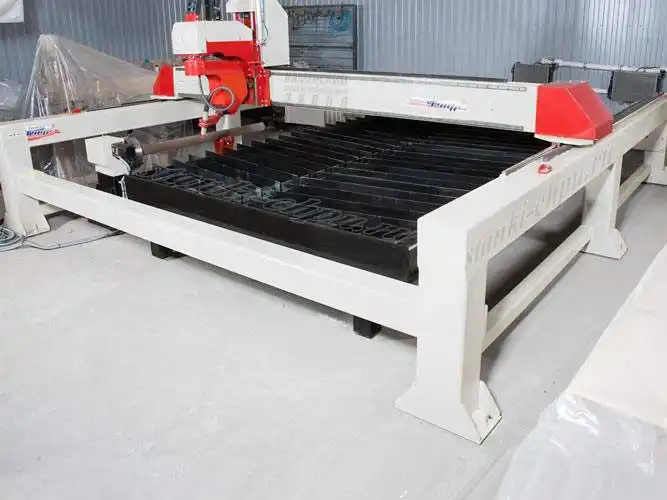

Мощная стальная рама профессиональных ЧПУ станков плазменной резки

Основу профессиональных ЧПУ станков плазменной резки Extra составляет мощная стальная рама. Она изготавливается из металла толщиной до 10 мм. За счет мощной станины труборез имеет высокую жесткость, обеспечивающую его правильную работу и высокую точность раскроя металла.

Конструкция рамы обеспечивает устойчивость трубореза к статическим и динамическим нагрузкам, а также к вибрации. Специалисты завода выполняют обработку площадок под направляющие с высокой точностью. Что осуществляется за счет фрезерования площадок с помощью ЧПУ станков нашего производства.

Данные преимущества обеспечивают профессиональному 5-координатному станку Extra высокую точность резки труб.

Качественные рельсовые направляющие

В базовой комплектации на профессиональные 5-осевые станки с ЧПУ для плазменной резки Extra устанавливаются качественные 20-мм рельсовые направляющие. Данный тип направляющих обеспечивает станку хорошую жесткость, высокую точность обработки, износостойкость.

Данные направляющие имеют хорошие характеристики трения, равномерность и плавность движения, точность установочных перемещений и длительно сохраняют точность; в них малое тепловыделение, их просто смазывать. Рельсовые направляющие обладают более высокой динамикой, жесткостью восприятия нагрузок, менее энергозатратны, лучше воспринимают нагрузки (и статические и динамические), обеспечивают плавность хода. Дает возможность работать с более твердыми материалами (медь, латунь, алюминий, полимерные материалы, искусственный камень, сталь).

Косозубая рейка

На 5-осевыех станках ЧПУ серии Extra для плазменной резки по координатам X и Y перемещение осуществляется за счет высокоточной косозубой рейки. Использование данных реек исключает появления люфта при перемещении координат, обеспечивает высокую точность обработки и позиционирования, плавность хода, высокие показатели износостойкости.

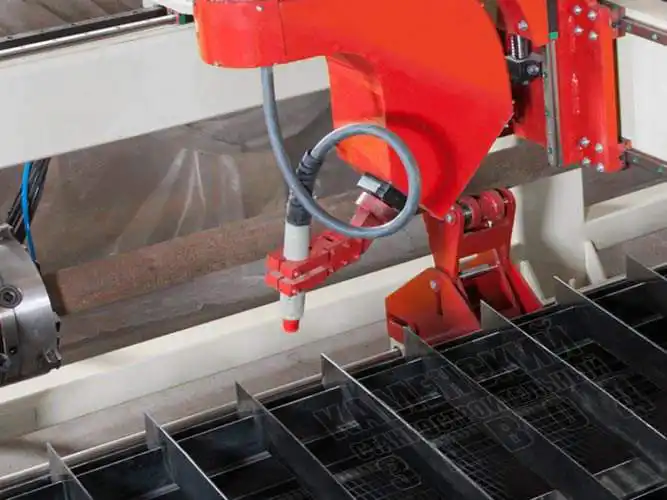

Профессиональный промышленный плазменный резак

На станки с ЧПУ Extra для 5-осевой резки металла Каменского станкостроительного завода устанавливается высококачественный профессиональный плазменный резак с интеллектуальной системой розжига ведущих мировых производителей.

Его основной функцией является обеспечение надлежащего выравнивания и охлаждения расходных материалов. Основными расходными материалами, необходимыми для производства плазменной дуги являются электрод, завихритель, и сопло. Дополнительный защитный колпачок может быть использован для улучшения качества резки.

Шаговые двигатели

Перемещение станка осуществляется при помощи шаговых двигателей. Шаговые двигатели позволяют добиться очень высокой точности перемещения.

Шаговые двигатели обеспечивают высокую точность перемещения плазменного резака. Однако, они уступают серводвигателям в скорости и отказоустойчивости. В качестве дополнительной опции возможна установка сервоприводов на данный станок.

Поворотная голова

На станках с ЧПУ серии Extra установлена поворотная голова, позволяющая выполнять 5-координатную обработку.

Поворотная голова позволяет вращать плазменный резак в двух плоскостях, благодаря чему можно производить резку металла практически любой сложности.

Установка для резки труб (для Extra+6)

На моделях Extra+6 сбоку станка установлена специальная установка для резки труб.

Данная установка выполняет вращение труб, благодаря чему станок может выполнять резку труб, а также фигурную резку, резку под углом и т.д. Такая конструкция станка позволяет выполнять на станках Extra+6 как резку труб, так и резу листового металла.

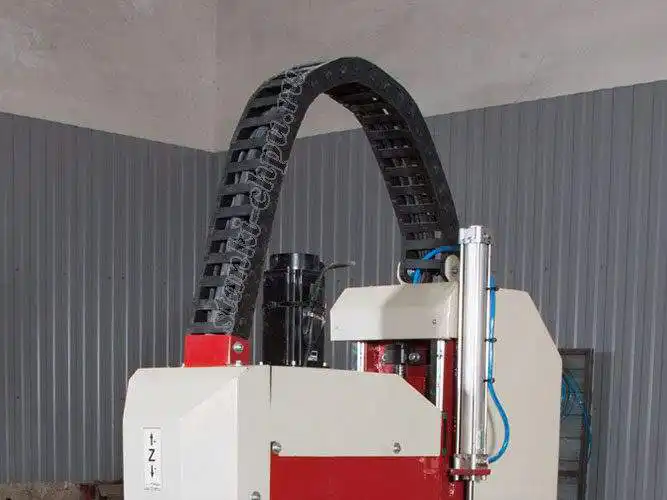

Гибкий кабель-канал

На станках Каменского завода Twitte устанавливаются гибкие кабель-каналы (кабелеукладчики) чтобы кабели, используемые на станках, правильно укладывались при перемещении подвижных частей станка, не запутывались и не мешали работе самого станка.

Наш завод использует кабель-каналы ведущих мировых производителей, проверенные в работе временем. Они производятся из стеклонаполненного полиамида, что делает их гибкими и прочными одновременно, а также ударопрочными, маслостойкими, кабелеукладчики обладают хорошей диэлектрической способностью.

Программное обеспечение

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

Транспортная упаковка

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.


  • 1    Станок.
  • 2    Блок управления.
  • 3    Цифровой носитель с инструкциями.
  • 4    Соединительный кабель для блока управления.
  • 5    Концевые индуктивные датчики на все оси.
  • 6    Набор шестигранных ключей.
  • 7    Ящик для инструмента.
  • 8    Технический паспорт в электронном виде.
  • 9    Программное обеспечение.
  • 10 Помощь с постпроцессором для программ.
  • 11  Виброопоры - 6 шт.
  • 12  Обучение работе на станке - 2-3 часа.
  • 13  Техподдержка – удаленная.
  • 14  Бесплатные 3D модели - 5000 шт.
  • 15  Наше радушие - безграничное 🙂 🙂

Различные элементы декора из листовой стали

Плазменная резка труб (для Extra+6)

Изготовление декоративных заборов, ворот

Флюгера, элементы декора

Детали машиностроения

Таблички, надписи, указатели

Оставить комментарий
