Name: 5-И КООРД ДЛЯ ОБРАБОТКИ ПЕНОПЛАСТА - Станки ЧПУ от 57 т.р Завод производство станков. Более 300 видов станков.
SKU: 000410
Price: 1400000 RUB
Availability: InStock

Характеристики

Модель станка	Пенорез-1+5	Пенорез-2+5	Пенорез-4+5	Пенорез-5+5	Пенорез-6+5
Рабочий ход осей, XxYxZ (мм)	1100x1100x1100	1100x2100x1100	2100x2100x1000	2100x3100x1100	2100x3100x2100
Габаритные размеры станка, XxYxZ (мм)	2350x2200x4400	2350x3200x4400	3350x3200x4400	3350x4200x4400	3350x4200x5400
Рама	металлическая сварная	металлическая сварная	металлическая сварная	металлическая сварная	металлическая сварная
Косозубая рейка	X,Y	X,Y	X,Y	X,Y	X,Y
Шарико-винтовые пары	Z	Z	Z	Z	Z
Тип направляющих	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм	рельсовые, 20 мм
Тип стола	алюминиевый пазовый стол	алюминиевый пазовый стол	алюминиевый пазовый стол	алюминиевый пазовый стол	алюминиевый пазовый стол
Размер зажимных болтов	М8	М8	М8	М8	М8
Максимальная скорость резки струной до (мм/мин)	нет	нет	нет	нет	нет
Мощность шпинделя с воздушным охлаждением (кВт)	2.2	2.2	2.2	2.2	2.2
Момент удержания ШД осям Х,Y,Z (Н/м)	8.5	8.5	8.5	8.5	8.5
Источник питания	220В ~50 Гц 380В ~50 Гц	220В ~50 Гц 380В ~50 Гц	220В ~50 Гц 380В ~50 Гц	220В ~50 Гц 380В ~50 Гц	220В ~50 Гц 380В ~50 Гц
Количество осей обработки	5 осей	5 осей	5 осей	5 осей	5 осей
Система ЧПУ	Блок ЧПУ	Блок ЧПУ	Блок ЧПУ	Блок ЧПУ	Блок ЧПУ
Интерфейс подключения	USB/ETHERNET	USB/ETHERNET	USB/ETHERNET	USB/ETHERNET	USB/ETHERNET
Формат данных +	G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию	G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию	G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию	G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию	G-код или HPGL.DXF. Имеются конвертеры для моделирования в 3Ds MAX в различные станочные форматы и технология их преобразования. Возможен любой формат по желанию
Операционная система	Windows 7/10; 32/64 bit	Windows 7/10; 32/64 bit	Windows 7/10; 32/64 bit	Windows 7/10; 32/64 bit	Windows 7/10; 32/64 bit
Программное обеспечение	Mach, ArtCAM	Mach, ArtCAM	Mach, ArtCAM	Mach, ArtCAM	Mach, ArtCAM
Тип привода	Шаговые двигатели с микрошагом 1/16	Шаговые двигатели с микрошагом 1/16	Шаговые двигатели с микрошагом 1/16	Шаговые двигатели с микрошагом 1/16	Шаговые двигатели с микрошагом 1/16
Рабочая температура (°C)	+10...+45	+10...+45	+10...+45	+10...+45	+10...+45
Цанговый зажим	ER-20	ER-20	ER-20	ER-20	ER-20
Число оборотов шпинделя (об/мин)	6000-24000	6000-24000	6000-24000	6000-24000	6000-24000
Охлаждение шпинделя	воздушное	воздушное	воздушное	воздушное	воздушное
Вес, НЕТТО (кг)	1150	1400	2600	1600	3200
Вес, БРУТТО (кг)	1250	1500	2750	1700	3300
Размер станка в сборе (мм)	2350x2200x4400	2350x3200x4400	3350x3200x4400	3350x4200x4400	3350x4200x5400
Размер упаковки (мм)	2650x2500x4700	2650x3500x4700	3650x3500x4700	2650x4500x4700	3650x4500x5700
Гарантия	12 мес	12 мес	12 мес	12 мес	12 мес

*При применении 4 и 5 оси рабочее поле может уменьшаться!

**Производитель оставляет за собой право улучшения станка без согласия покупателя.

***Дополнительная комплектация обсуждается ИНДИВИДУАЛЬНО по каждому заказу!

Описание

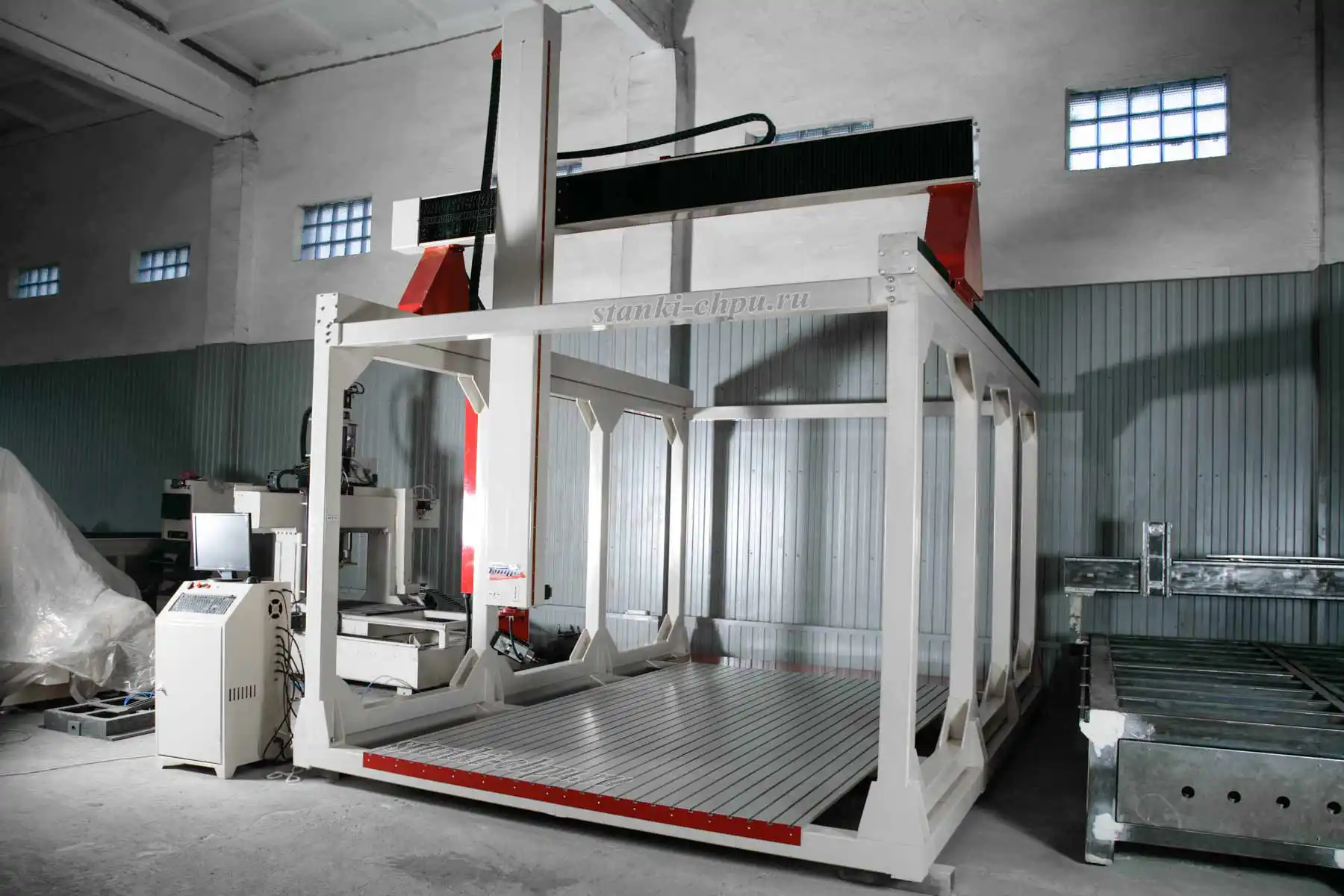

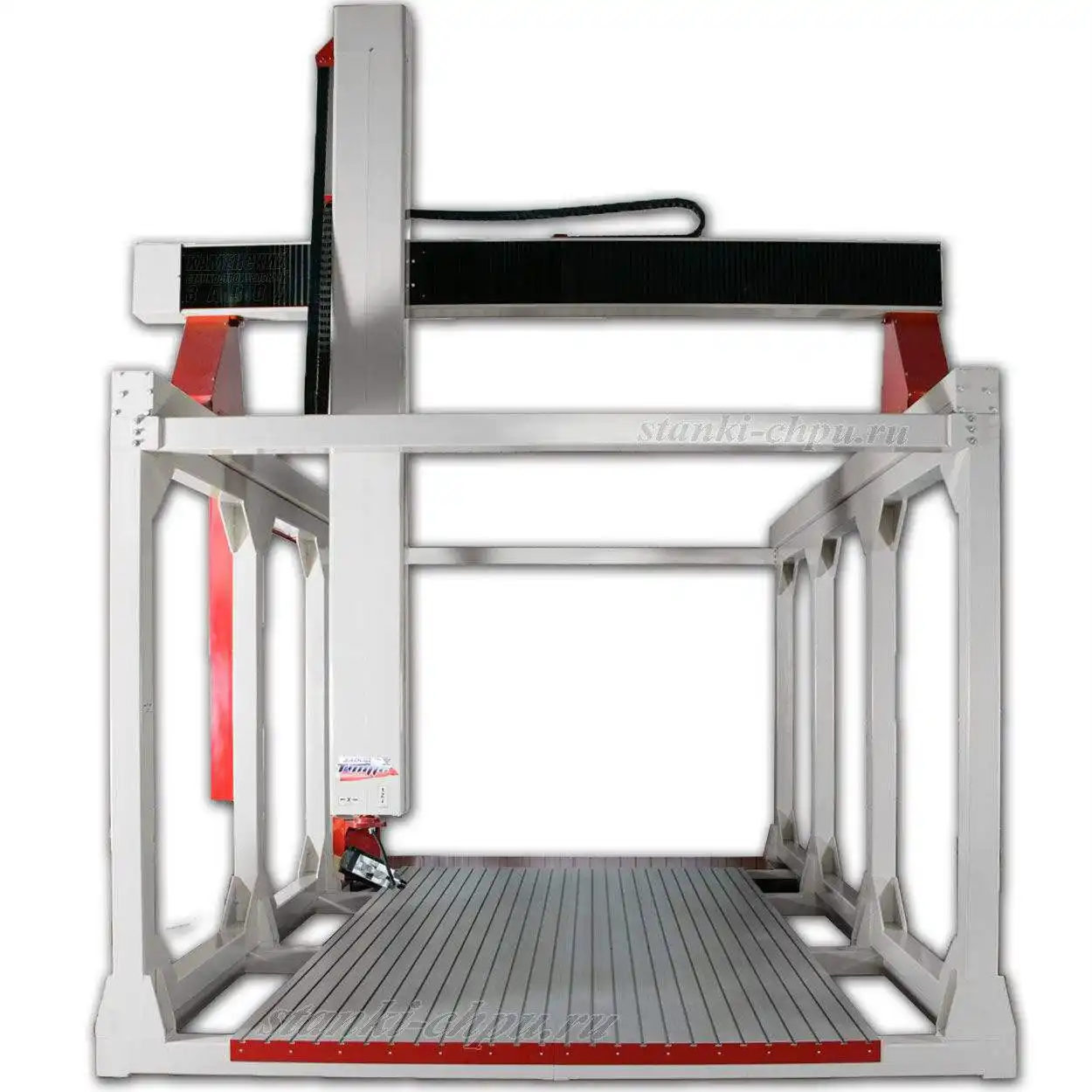

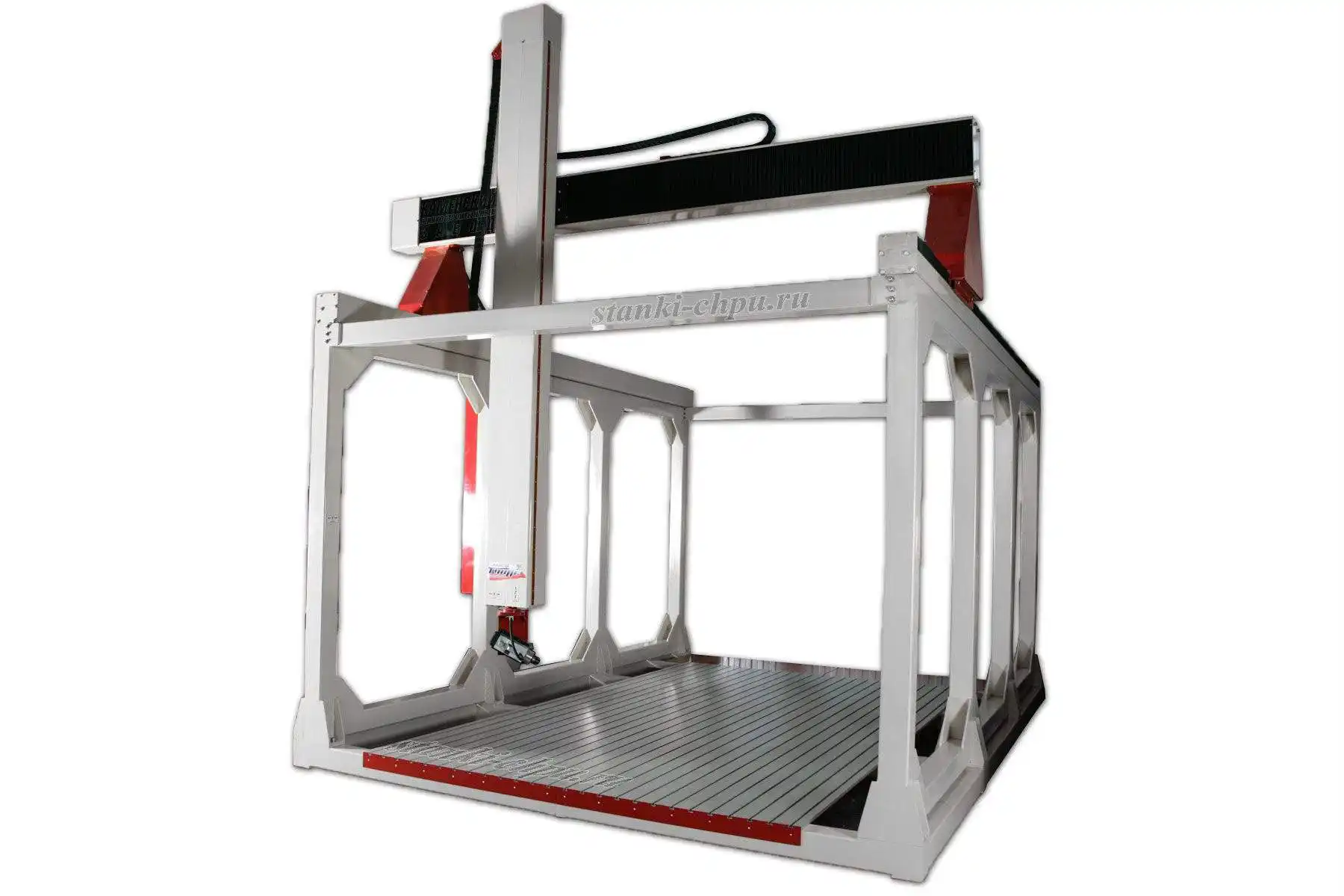

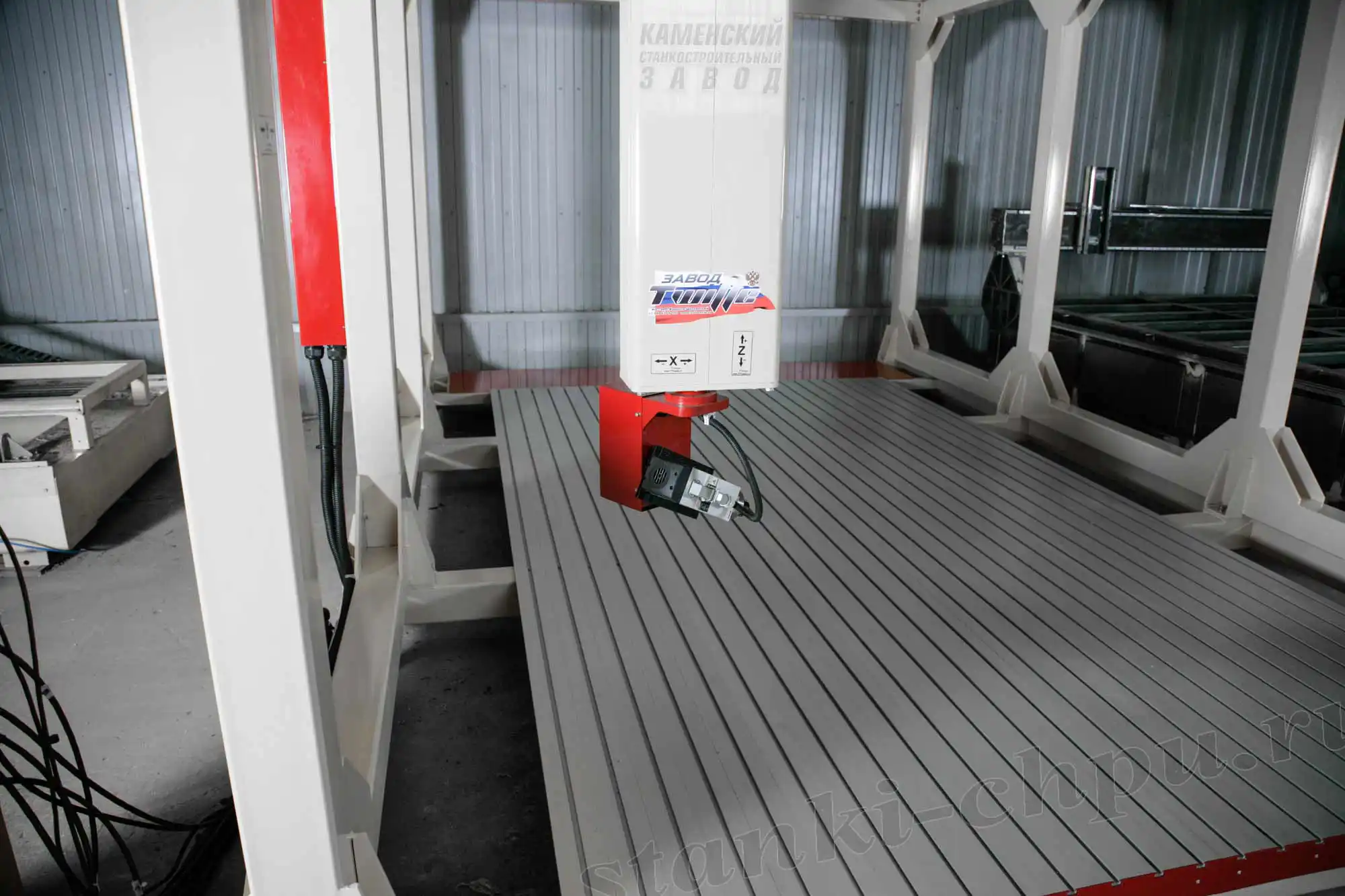

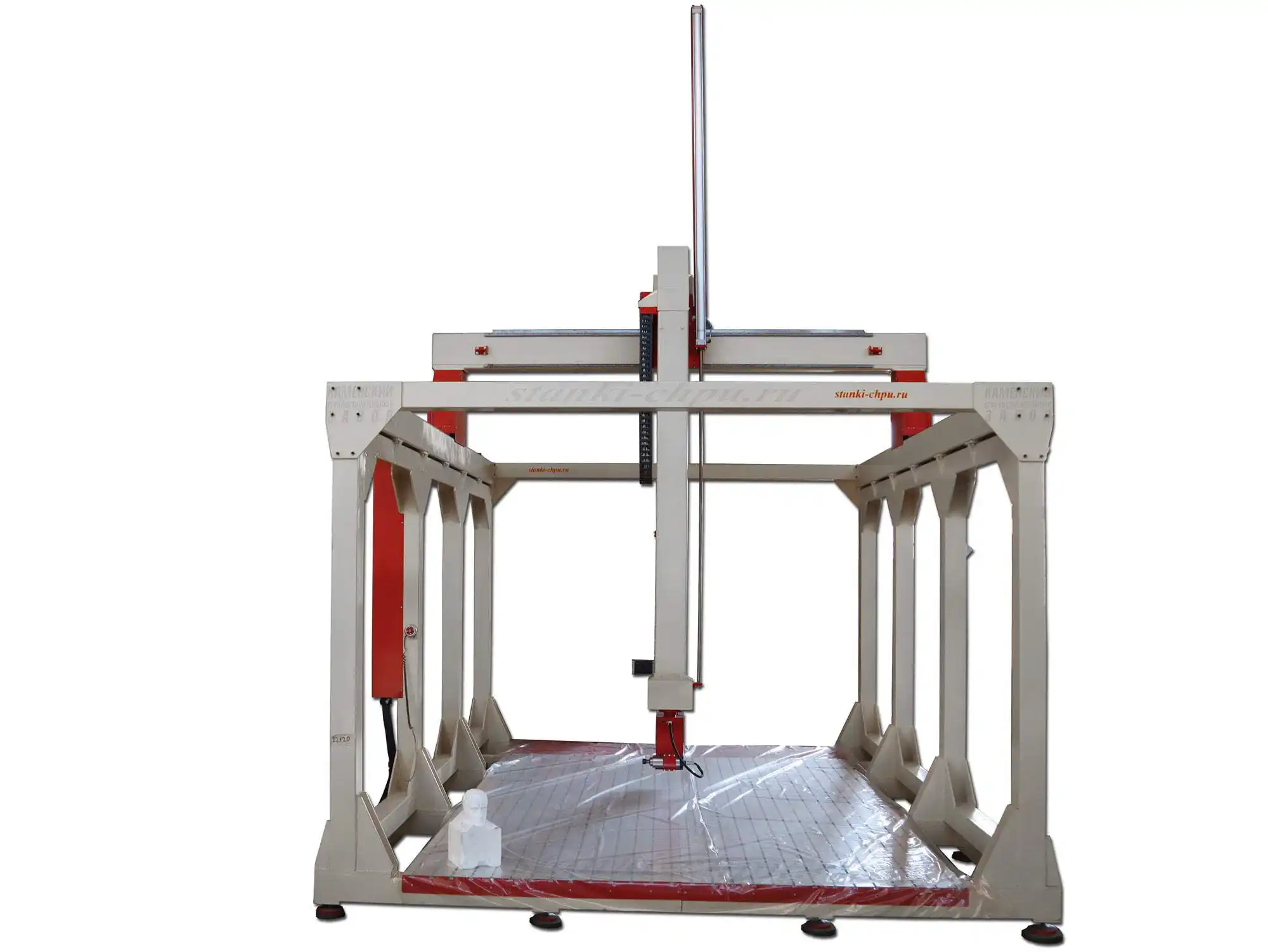

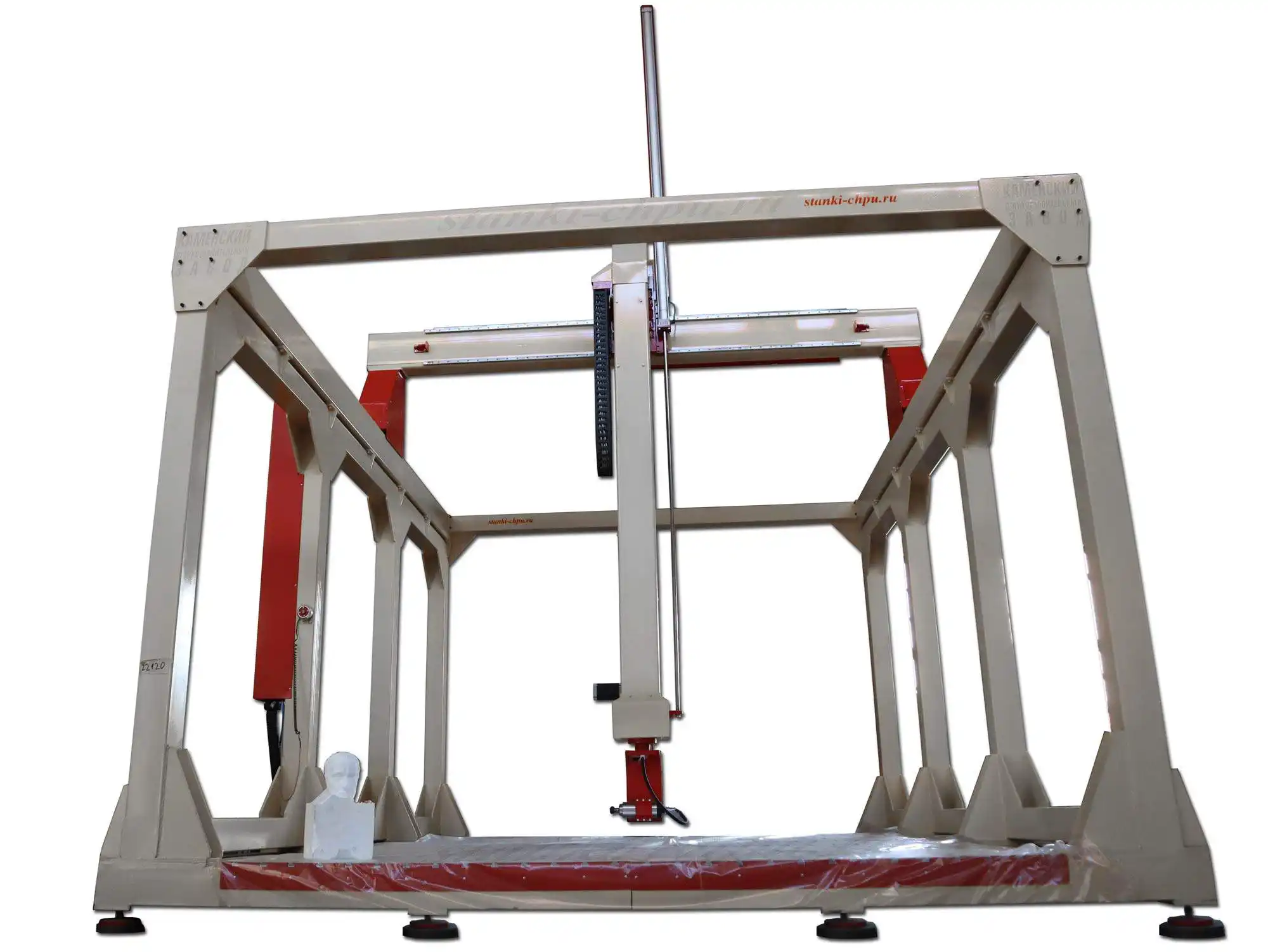

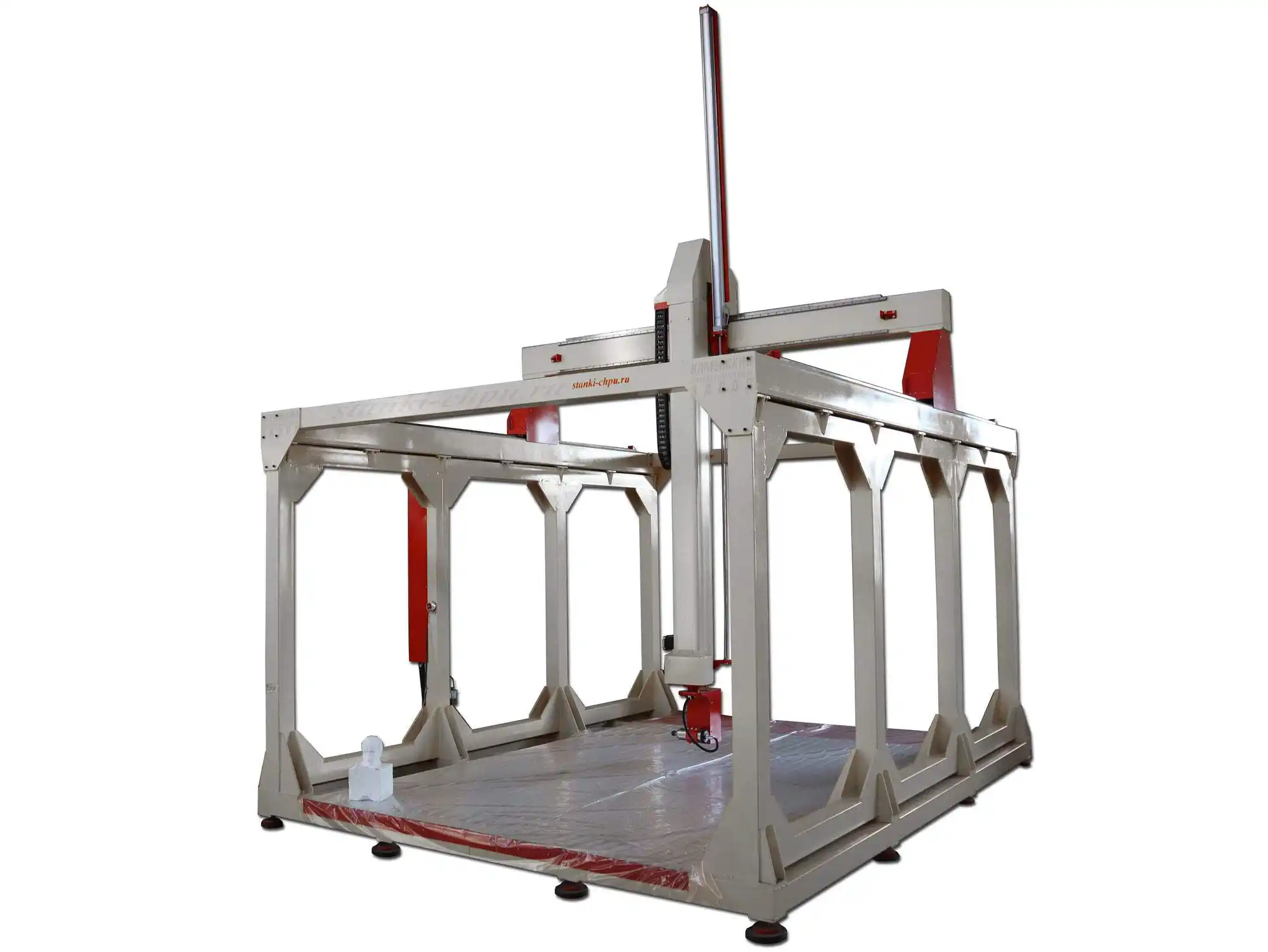

Каменский станкостроительный завод производит 5-осевые станки с ЧПУ для фигурной резки пенопласта серии Пенорез+5. Станки позволяют создавать изделия сложной формы из пенопласта, пенополистирола, поролона и других подобных материалов. 5d обработка, выполняемая станком более сложна чем стандартная 3d обработка, используемая в большинстве ЧПУ станков.

Благодаря 5-и координатной обработки, можно создавать не просто рельефную поверхность, но и различные поднутрения, когда фреза обрабатывает материал под произвольным углом, а не просто находясь в одном вертикальном положении, при этом фреза может менять угол не в одной, а в двух плоскостях.

С помощью художественной 5-и координатной резки пенопласта ЧПУ станки позволяют изготовить художественные панно для отделки интерьеров и фасадов зданий, логотипы фирм, рекламную продукцию. Цельносварная рама станка собирается на нашем заводе и изготавливаются из комплектующих от ведущих производителей. Широкий выбор рабочих размеров столов.

Купив 5-и осевой станок Пенорез+5, Вы сможете создавать объемные фигуры из пенопласта практически любой формы. Что особенно актуально для таких сфер, как наружная реклама, декорации для театра, кино, фото и видеосъемок, а также наружной отделки зданий.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ 5 КООРДИНАТНЫХ ЧПУ СТАНКОВ ПО ПЕНОПЛАСТУ

Скорость перемещения: до 10 000 мм/мин;
Скорость реза: до 6 000 мм/мин;
Система привода по оси Z: шарико-винтовая пара;
Система привода по осям X и Y: рейка, шестерня, редуктор.

На данный станок можно установить лазерную головку TTL с синим лазером с оптической мощностью 60 Вт. Данный лазер имеет длинну волны 450±10 нм. На модуле установлено воздушное охлаждение.

Режущая способность:

• 50 мм/мин - 1-проходная резка 40-мм сосновой древесины;
• 200 мм/мин - 2-проходая резка 25-мм фанеры;
• 300 мм/мин - 2-проходая резка 12-мм МДФ;
• 30 мм/мин - 1-проходная резка 30-мм акрила.

Большинство наших станков оборудованы системами автовыравнивания порталов. При каждом обнулении станка портал восстанавливает геометрию координаты. Также Завод устанавливает системы аварийной остановки станка при срабатывании защиты на шпинделе или контроллерах координат.

СЕРВИСНАЯ ПОДДЕРЖКА

Наша служба техподдержки работает с 8.00 до 17.00 по местному времени. В случае возникновения каких-либо проблем или неисправностей с нашим оборудованием, наши специалисты смогут удаленно подключиться к Вашему компьютеру, который управляет Вашим станком с числовым программным управлением, выявить, а также в случае незначительного сбоя устранить возникшее препятствие для нормального функционирования станка. Процедура обращения в сервисную службу следующая: 1. Установите на Вашем компьютере программное обеспечение TeamViewer, для того, чтобы в случае необходимости наш специалист сможет удаленно подключиться к Вашему станку. 2. Позвонить в нашу службу сервисной поддержки (желательно по skype) и сообщить о существующей неисправности, предварительно по возможности подготовить видеоотчет, о том как работает станок и где возникает неисправность. 3. Наш специалист просмотрит видеоотчет, подключиться к станку, проверит установленный профиль станка, произведет необходимые настройки и калибровки, а также дать полезные рекоммендации по работе на станке. В случае, если проблему невозможно устранить удаленно, наш специалист сможет приехать к Вам, в этом случае, Вам необходимо, оплатить стоимость проезда нашего специалиста (в обе стороны), проживание, суточные, а также иные расходы согласно договора. Мы также готовы предоставить Вам послегарантийное обслуживание, которое оплачивается согласно договора.

БОНУСЫ ПРИ ПОКУПКЕ НАШЕГО СТАНКА

Приобретая наши станки с числовым программным управлением любой модели, мы дарим уникальную библиотеку трёхмерных моделей объемом более 15 гигабайт, применяя которую Вы сможете начать свое собственное производство изделий. Мы предоставляем ссылку на скачивание подарка, а также пароли доступа к архиву. Также в случае необходимости мы можем записать библиотеку на носитель клиента. Рыночная стоимость нашего подарка составляет 1500$.

ПРОЦЕДУРА ФОРМИРОВАНИЯ ЗАКАЗА

Уважаемые клиенты, заказать у нас станок Вы можете, очень просто, если интересует конкретная модель в базовой комплектации, то просто сообщаете нам что Вас интересует конкретная модель в базовой комплектации. Если данная модель имеется в наличии, то Вы подписываете договор, оплачиваете 100% и получаете свой заказ, если же такой модели в наличии нет, то производите оплату в размере 30% от стоимости станка, подписываете договор, оставшуюся сумму оплачиваете при получении своего заказа. Сроки изготовления станка обговариваются индивидуально. Если же Вам необходима конфигурация станка в соответствии с Вашими предпочтениями, то процедура заказа следующая: 1. Вы заходите на главной странице в раздел - Конфигуратор, и заполняете интересующие Вас пункты, включая - обязательные, нажимаете кнопку "отправить" и все, ждете звонка от нашего менеджера. 2. После того, как система сформирует Ваш запрос на получение коммерческого предложения, наш менеджер рассмотрит его в кратчайшие сроки, обязательно свяжется с Вами, уточнит необходимые детали для того, чтобы качественно, а главное учитывая Ваши предпочтения составить коммерческое предложение. 3. Подготовленное коммерческое предложение высылается на указанный Вами адрес, Вы внимательно проверяете, все ли Ваши пожелания учтены, в случае разночтений, сообщаете их нашему менеджеру, мы корректируем, и отправляем Вам на утверждение. 4. Вы подписываете договор, оплачиваете заказ - 100% или 30% от стоимости, и ожидаете его исполнения. Ваш заказ можете получить по почте, либо самостоятельно приехать к нам.

ВСЯ ПРОИЗВОДИМАЯ НАМИ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА

Мы гарантируем качество исполнения сборки станка с числовым программным управлением. Качество используемых нами комплектующих при сборке станка подтверждается международными сертификатами соответствия. В результате чего, наши станки являются надежными, долговечными и простыми в эксплуатации.

Наши достижения

Фото

чпу пенорез, абразивная струна, обработка пенопласта, обработка поролона, чпу станки пенорезы, завод станков, чпу станки пенорезы

Видео

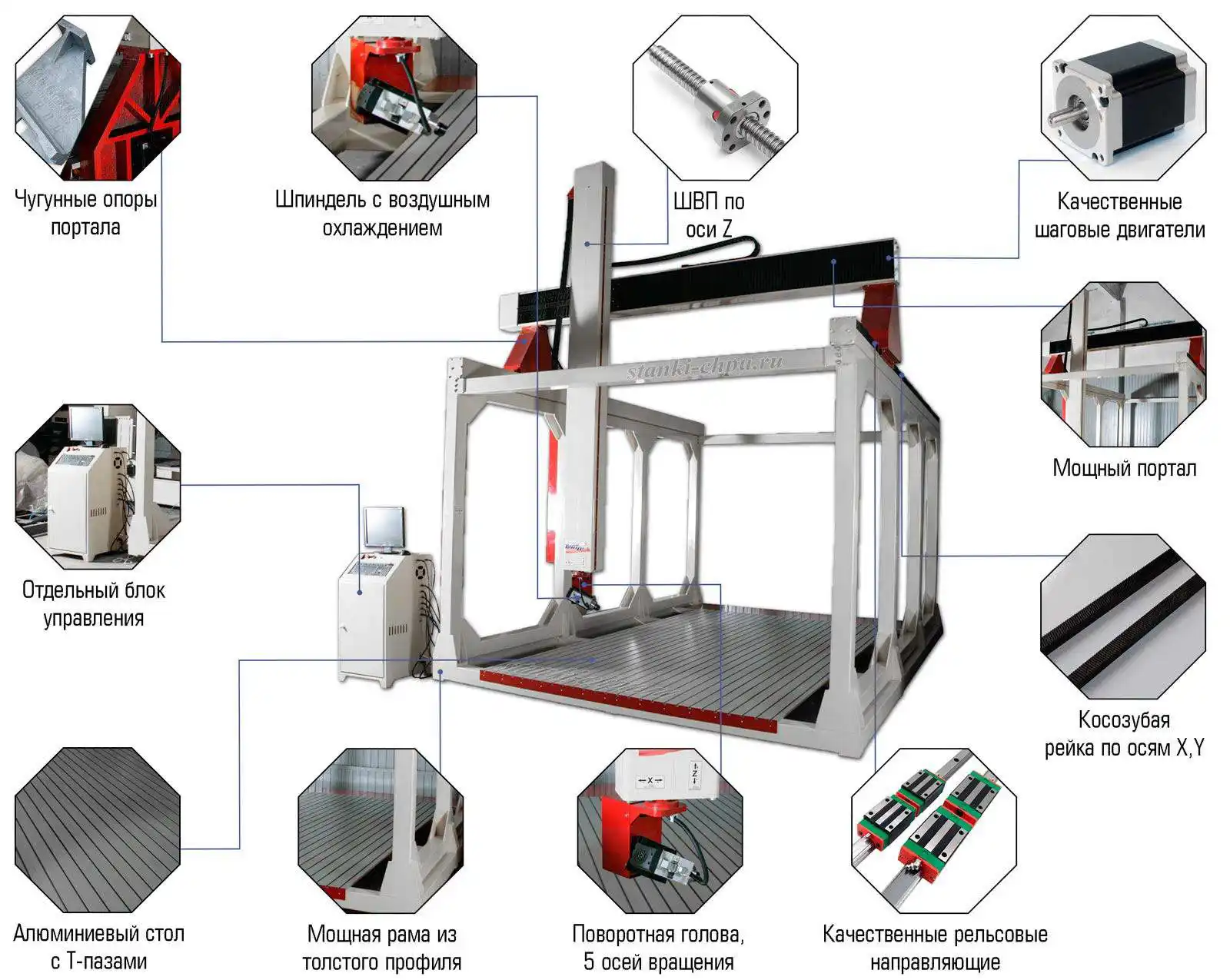

Конструктивные особенности

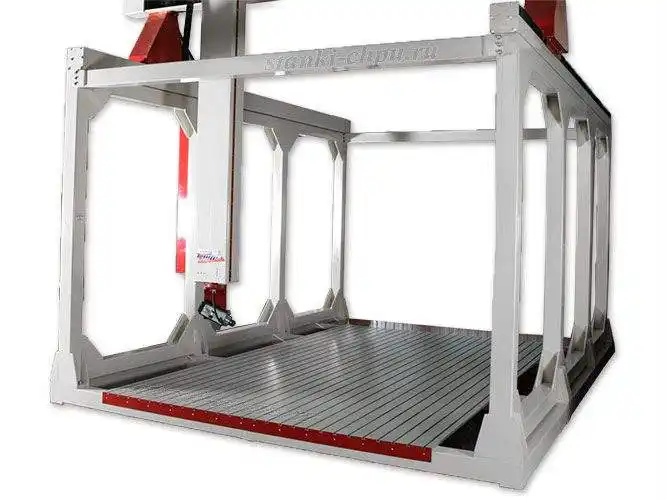

Мощная стальная рама 5 координатного ЧПУ станка по пенопласту

Основу станков ЧПУ для 5 координатной обработки пенопласта от завода Twitte составляет мощная стальная станина. Она изготавливается из 10-миллиметровой стали. За счет мощной станины станок имеет высокую жесткость, обеспечивающую его правильную работу и высокую точность обработки.

Конструкция рамы обеспечивает устойчивость станка к статическим и динамическим нагрузкам, а также к вибрации. Специалисты завода выполняют обработку площадок под направляющие с высокой точностью. Что осуществляется за счет фрезерования площадок с помощью ЧПУ станков нашего производства.

Данные преимущества обеспечивают ЧПУ станку для резки пенопласта высокую точность обработки.

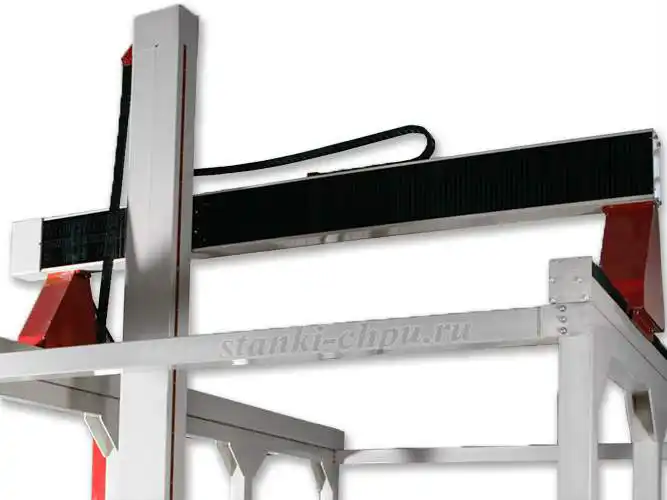

Мощный стальной портал 5 координатного ЧПУ станка по пенопласту

На станках с ЧПУ для 5 координатной обработки пенопласта от завода “Twitte” устанавливается стальной портал повышенной жесткости. Портал производится из листовой стали толщиной до 10мм! Выдерживает нагрузку до нескольких тонн.

Мощный стальной портал осуществляет перенос нагрузки только вдоль осей направляющих. Позволяет устранить неблагоприятное воздействие вибрации, возникающей во время обработки.

За счет того, что конструкция 5 координатного ЧПУ станка по пенопласту отличается повышенной жесткостью, он позволяет обрабатывать пенопласт особой твердости и плотности.

Высокоточные рельсовые направляющие для крупногабаритных станков ЧПУ

На больших ЧПУ станках Каменского станкостроительного завода устанавливаются рельсовые направляющие, также здесь используется зубчатая передача. Рельсовые направляющие обеспечивают большую жесткость по сравнению с круглыми направляющими, что позволяет обрабатывать на данном обрабатывающем центре камень и сталь. Рельсовые направляющие сводят к минимуму вибрацию и делают обрабатывающий центр по камню более устойчивым к статической и динамической нагрузке.

Рельсовые направляющие также менее прихотливы в обслуживании по сравнению с круглыми направляющими. За счет этих факторов существенно возрастает срок службы нашего обрабатывающего центра с ЧПУ.

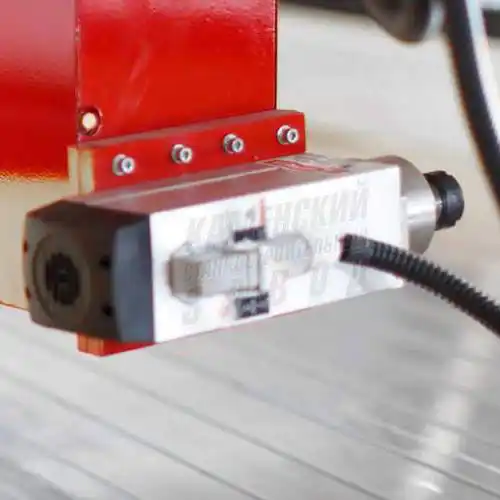

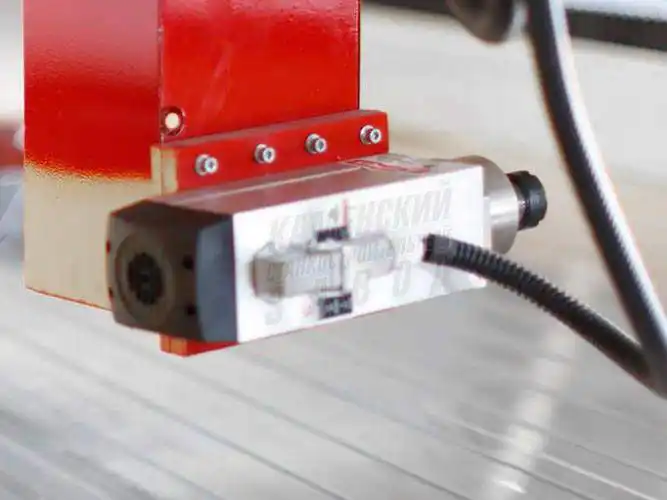

Профессиональный промышленный шпиндель мощностью 2,2 кВт и частотой вращения 24000 об/мин

На 5 координатные ЧПУ станки для обработки пенопласта производства станкостроительного завода Twitte устанавливаются высококачественные профессиональные шпиндели ведущих мировых производителей.

Частота вращения шпинделя, устанавливаемого на 5 координатные ЧПУ станки нашего производства, составляет 24000 оборотов в минуту. ЧПУ станки по пенопласту комплектуются шпинделями мощностью 2,2 кВт.

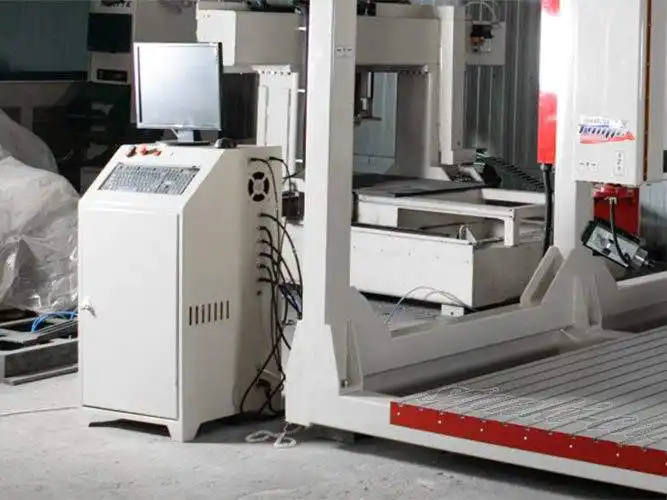

Блок управления 5 координатных ЧПУ станков по пенопласту

ЧПУ станки 5 координатные по пенопласту комплектуются блоками управления производства нашего завода. Блок управления является необходимым электронным звеном, связывающим механику станка с компьютером с установленным на нем программным обеспечением.

Надежность его электроники обеспечивает надежность и правильность работы всего станка. Наши блоки производятся из качественных комплектующих и тестируются перед установкой на ЧПУ станки.

Также можно купить профессиональную стойку ЧПУ или компьютер или привезти для настройки свой собственный компьютер.

На 5 координатном ЧПУ станке установлены качественные шаговые двигатели

В конструкции ЧПУ станков 5 координатной резки пенопласта от завода “Twitte” для перемещения шпинделя, суппорта, а также портала используются шаговые двигатели. Шаговые двигатели позволяют добиться очень высокой точности перемещения при невысокой цене. Данная особенность позволяет использовать их в недорогих моделях станков, добиваясь при этом высокого качества выпускаемой продукции.

Особенностью шаговых двигателей является то, что его обмотки активируются последовательно друг за другом. В результате чего вращение двигателя происходит дискретно в виде “шагов”.

Гибкий кабель-канал 5 координатных ЧПУ станков по пенопласту

На 5 координатные ЧПУ станки по пенопласту от Каменского завода Twitte устанавливаются гибкие кабель-каналы (кабелеукладчики), чтобы кабели, используемые на станках, правильно укладывались при перемещении подвижных частей, не запутывались и не мешали работе самого станка.

Наш завод использует кабель-каналы ведущих мировых производителей, проверенные в работе временем. Они производятся из стеклонаполненного полиамида, что делает их гибкими и прочными одновременно, а также ударопрочными, маслостойкими. Кабелеукладчики обладают хорошей диэлектрической способностью.

Программное обеспечение

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

Транспортная упаковка

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.

Базовая комплектация

1 Станок.
2 Блок управления.
3 Набор фрез.
4 Цифровой носитель с инструкциями.
5 Соединительный кабель для блока управления.
6 Датчик обнуления инструмента.
7 Концевые индуктивные датчики на все оси.
8 Прижимы заготовки - 4 шт.
9 Система охлаждения для шпинделя (помпа).
10 Щетка для удаления стружки на шпиндель.
11 Ключи для шпинделя.

12 Набор шестигранных ключей.
13 Ящик для инструмента.
14 Технический паспорт в электронном виде.
15 Программное обеспечение.
16 Помощь с постпроцессором для программ.
17 Виброопоры - 4 шт
18 Обучение работе на станке - 2-3 часа.
19 Техподдержка – удаленная.
20 Бесплатные 3D модели - 5000 шт.
21 Наше радушие - безграничное 🙂 🙂
