Доставка по России и ЕАЭС

Стоимость конфигурации
(РУБ):

Выбранная комплектация станка:

ВЫСОКОТОЧНЫЙ ЮВЕЛИР 5 ПРО ЧУГУН


Цена станка (РУБ):

Цена с НДС

012

Рабочий ход осей (XxYxZ), мм

  • 200х200х200

Установка сервоприводов

  • не установлены
  • установлены

*Редуктор 4 оси

  • волновой

Оснастка для крепления воска №1

  • есть

Система управления станком

  • Mach3
  • Mach3+ПК
  • Стойка ЧПУ

Расширенный обучающий курс

  • нет
  • обучение на 5-и осях

3D модели

  • Basic
  • Home
  • Pro

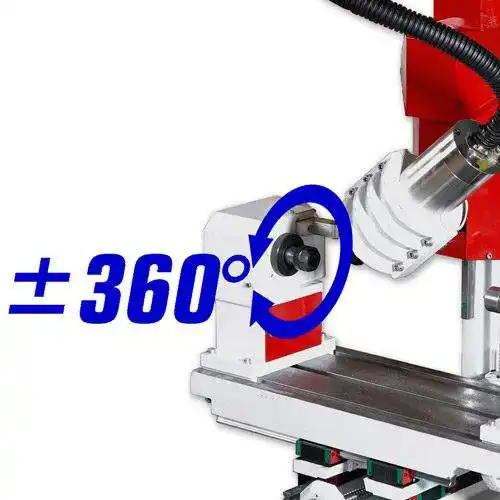

Поворотная ось A

  • -360°/360°

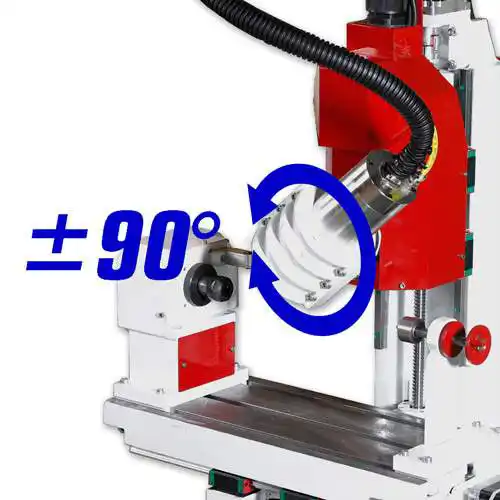

Поворотная ось B

  • -90°/90°

Пресс-форма для отливки воска

  • оснастка №1
  • оснастка №2 (№1 в комплекте)
  • оснастка №3 (№1 в комплекте)
  • оснастка №4 (№1 в комплекте)
  • оснастка №5 (№1 в комплекте)

Доп. опции

  • Оснастка для крепления воска №2
  • Оснастка для крепления воска №3
  • Оснастка для крепления воска №4
  • Оснастка для крепления воска №5

110

Модель станкаЮВЕЛИР-5-ПРО
Тип приводашаговые двигатели, серводвигатели (опция)
Рабочий ход осей, XxYxZ (мм)200х300х200
Размер стола, XxY (мм)510x210
Габаритные размеры станка, XxYxZ (мм)720х700х910
Рамачугунная усиленная
Вращение по координате В+/- 90°
Вращение по координате С (патрон)+/- 360°
Количество координат обработки5 (координаты X,Y,Z, поворотная ось A (патрон), поворотная ось В (шпиндель))
Шарико-винтовые пары20 мм
Гофрозащитанет
Тип направляющихрельсовые, 25 мм
Тип столачугунный Т-образный паз
Отверстия под винт на рабочем столе (размер х количество)8 - 12 мм
Тип редукторовВолновой
Мощность шпинделя профи с водяным охлаждением и инверторным управлением (кВт)3
Частота вращения шпинделя (об/мин)6000-24000
Охлаждение шпинделяводяное
Тип патронаER-20
Базовая система управленияMach3
Источник питания220В ~50 Гц
380В ~50 Гц
Базовый интерфейс подключенияUSB/ETHERNET
Тип кодаG - коды
Операционная системаWindows 7/10; 32/64 bit
Рабочая температура (°C)+10...+45
Вес, НЕТТО (кг)250
Вес, БРУТТО (кг)290
Размер станка в сборе (мм)720х700х910
Размер упаковки (мм)1020х1000х1210
Гарантия12 мес

*При применении 4 и 5 оси рабочее поле может уменьшаться!

**Производитель оставляет за собой право улучшения станка без согласия покупателя.

***Дополнительная комплектация обсуждается ИНДИВИДУАЛЬНО по каждому заказу!

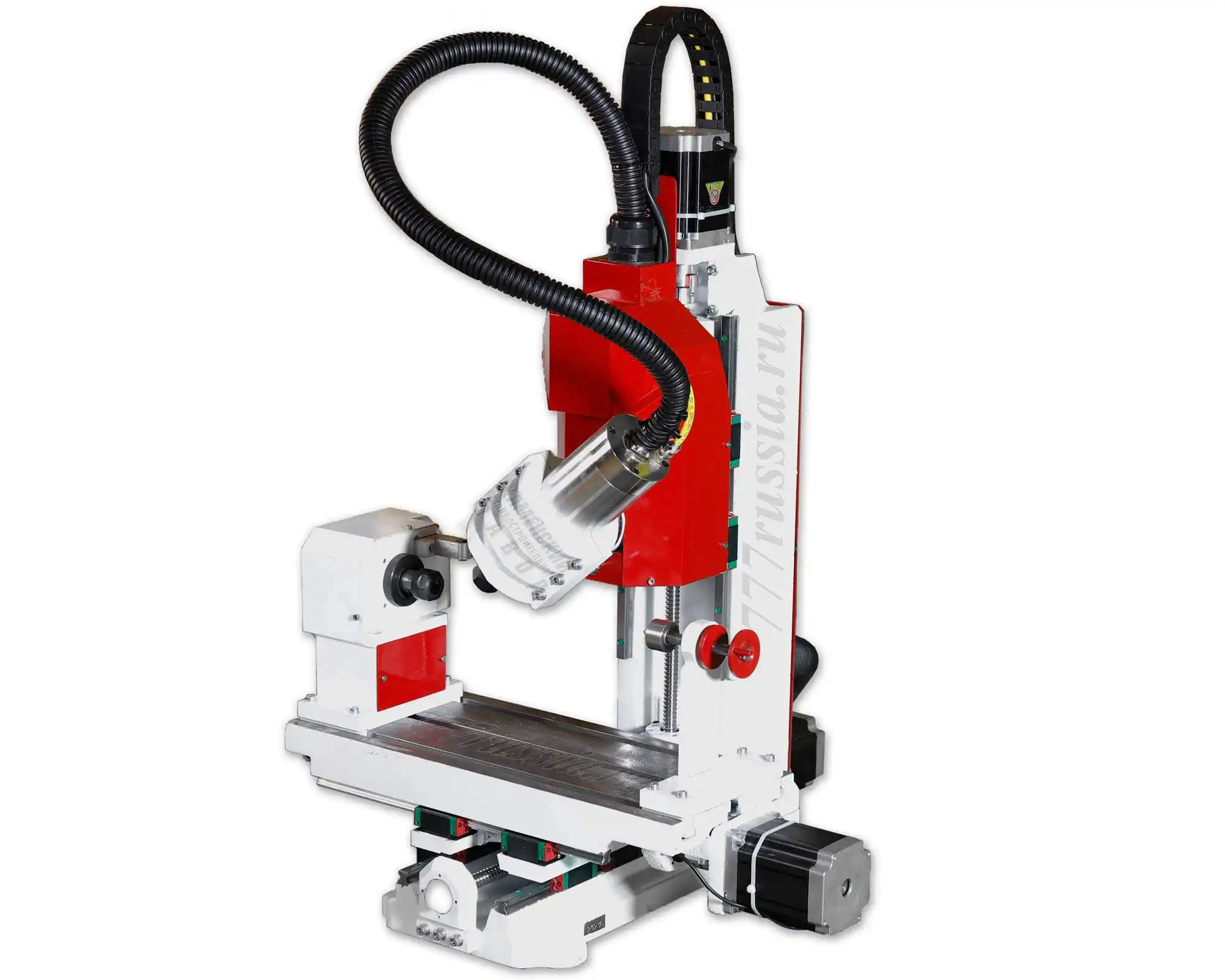

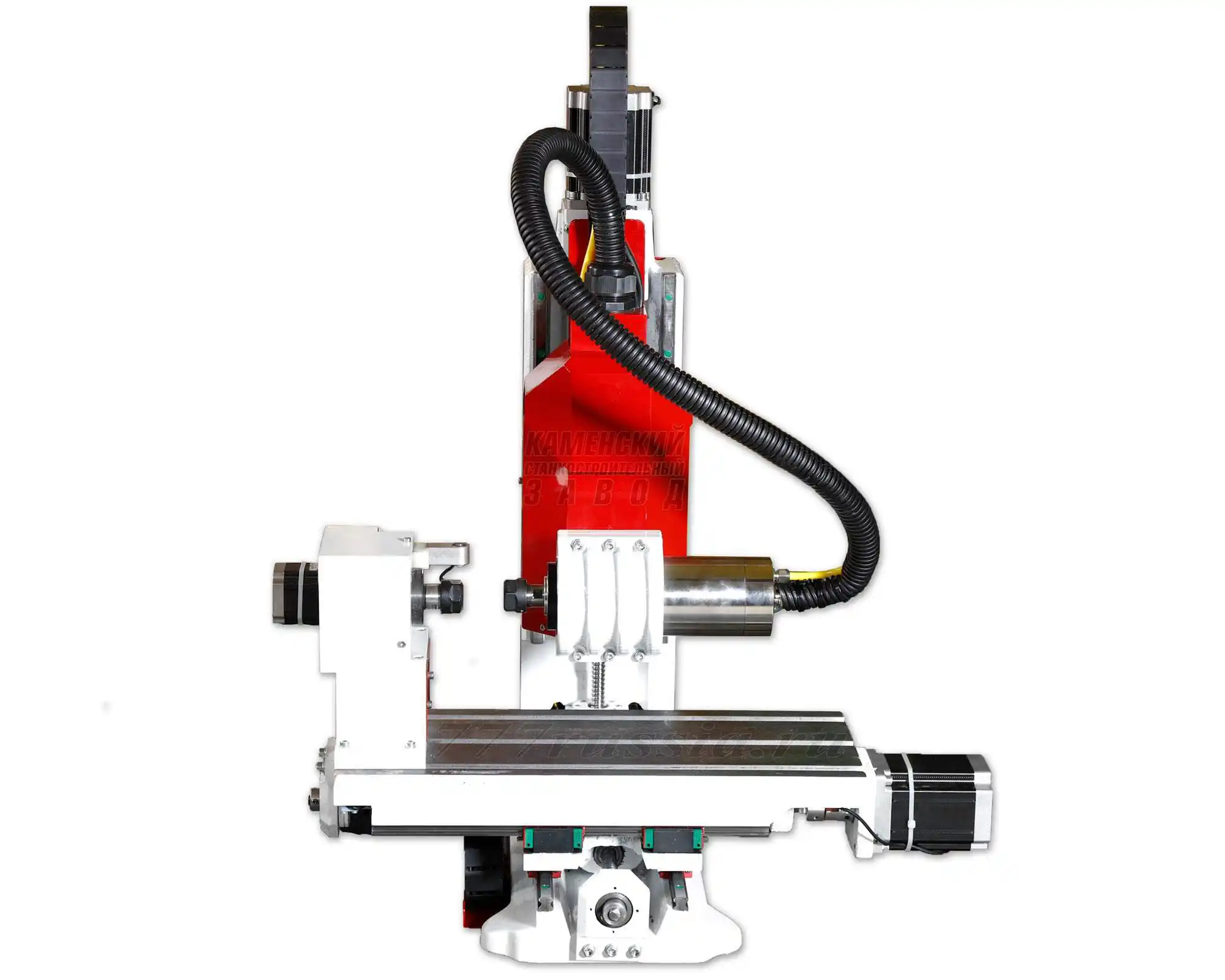

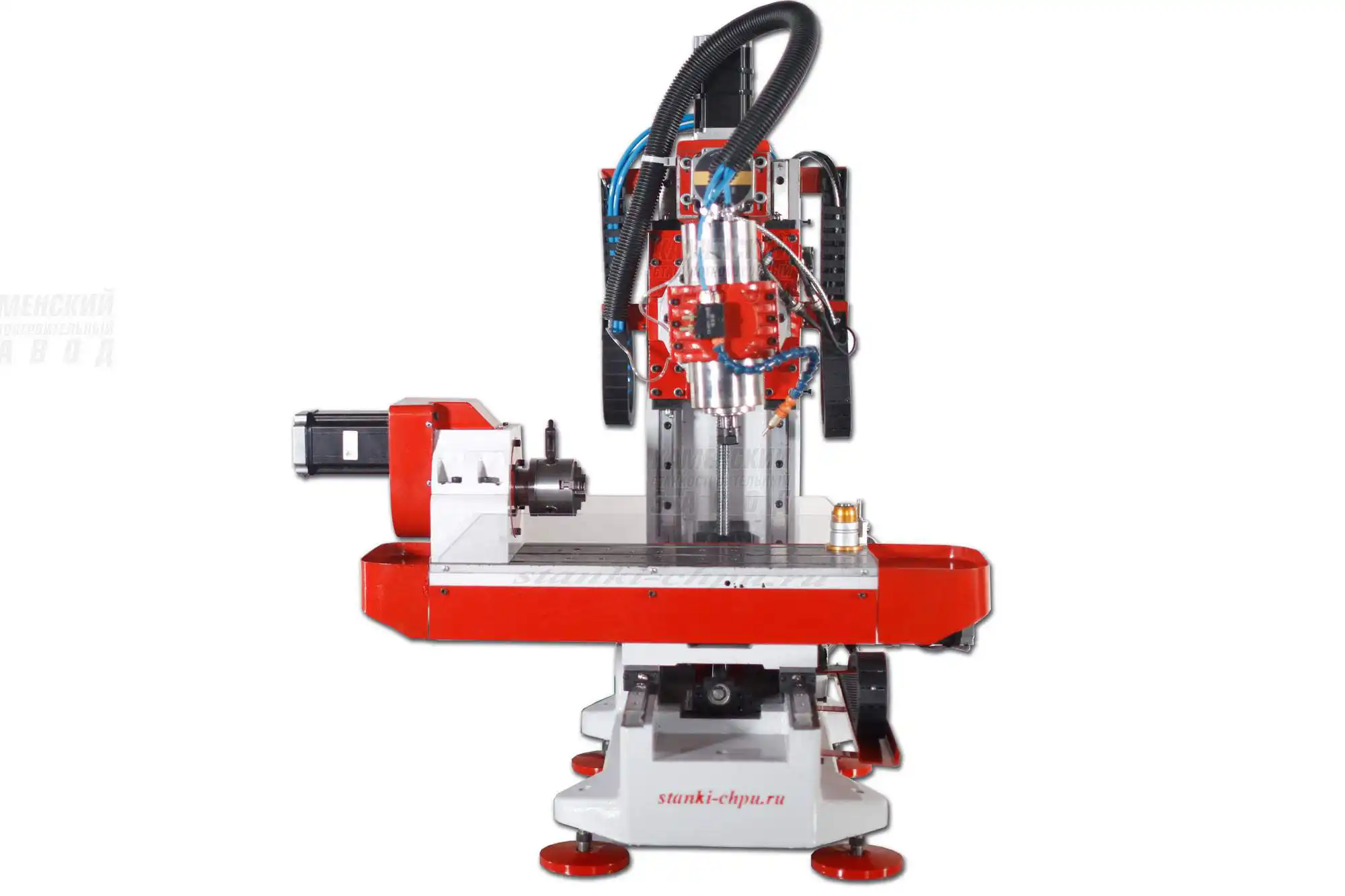

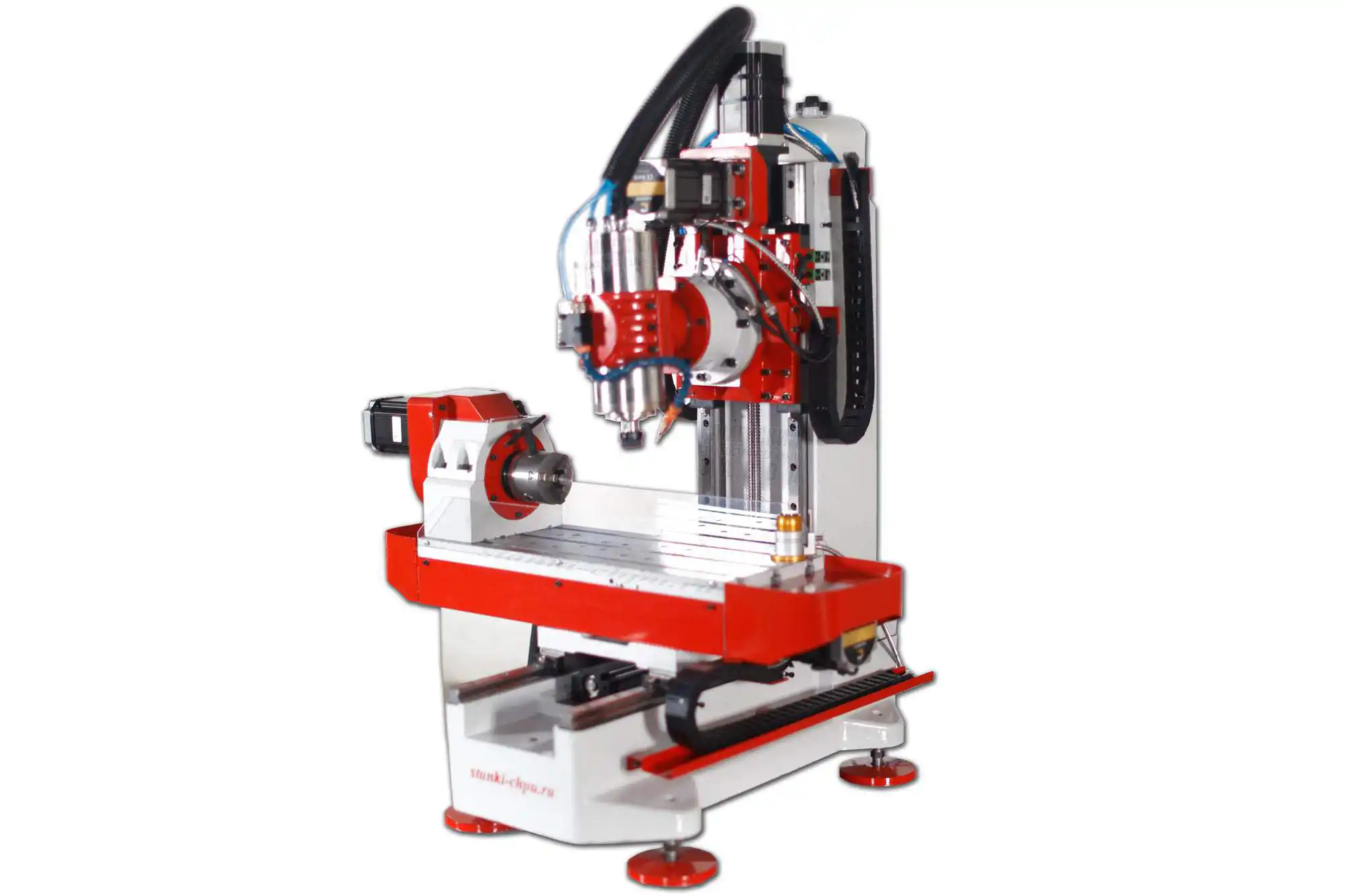

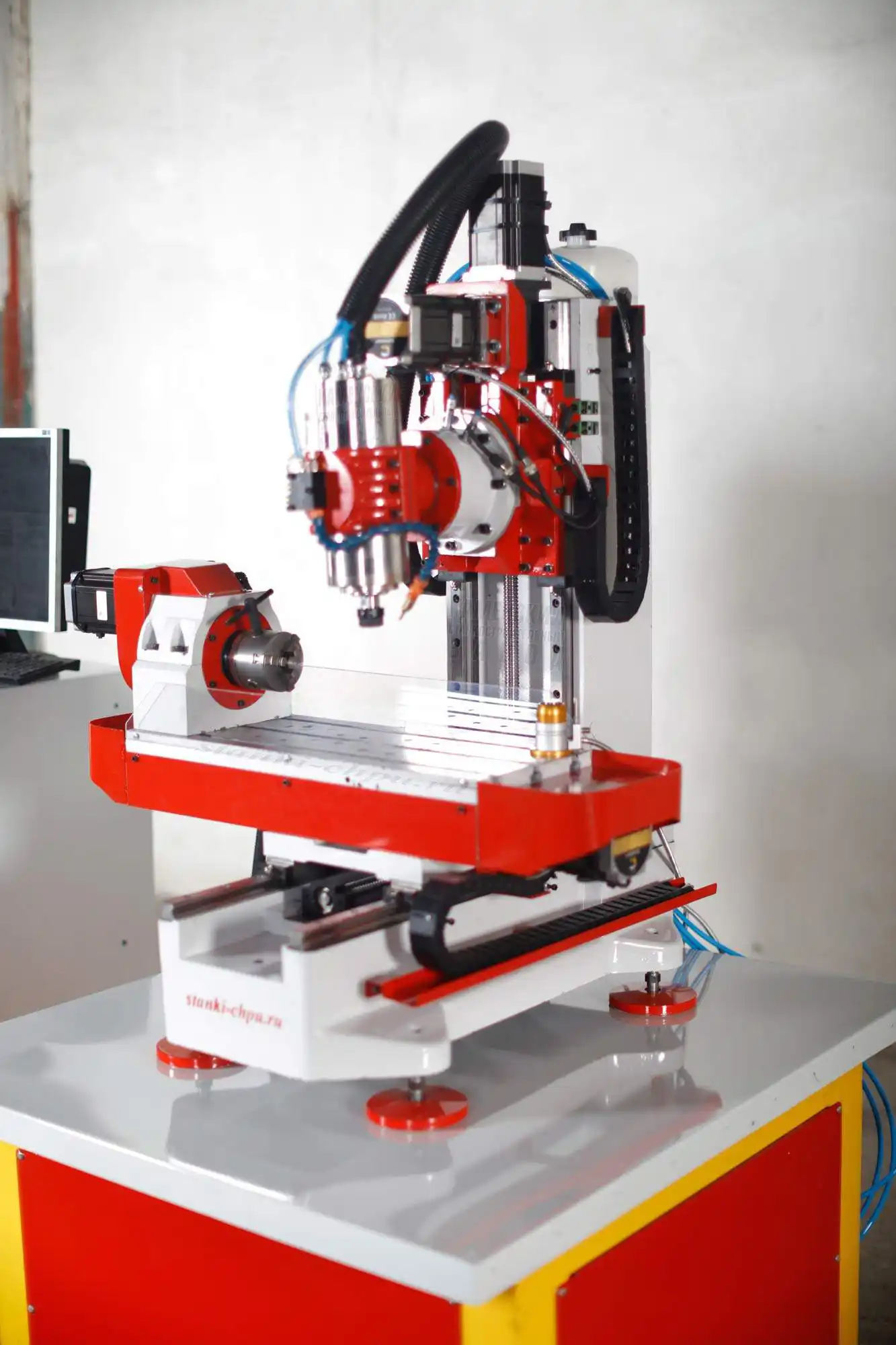

Чугунный ювелирный станок с ЧПУ ЮВЕЛИР-5-ПРО позволяет выполнять 5 координатную обработку. С их помощью можно создавать восковые модели ювелирных изделий практически любой сложности. 5 координатная обработка — наиболее сложная степень фрезерования, применяемая в ЧПУ, позволяющая создавать наиболее сложные 3D-5D объекты на станке и требующее знания специального ПО.

Основное назначение станка: создание восковых 3D-5D мастер-моделей для литья ювелирных изделий. Далее в полученную таким образом форму заливается драгоценный металл (обычно серебро, золото), воск при этом выгорает и получается изделие, идеально соответствующее по форме восковой модели. Такая технология позволяет изготавливать кольца, серьги, кулоны, броши и любые другие ювелирные изделия.

Данная серия станков позволяет так-же работать на прямую по цветным и драгоценным металлам. Создавать эксклюзивные украшения.

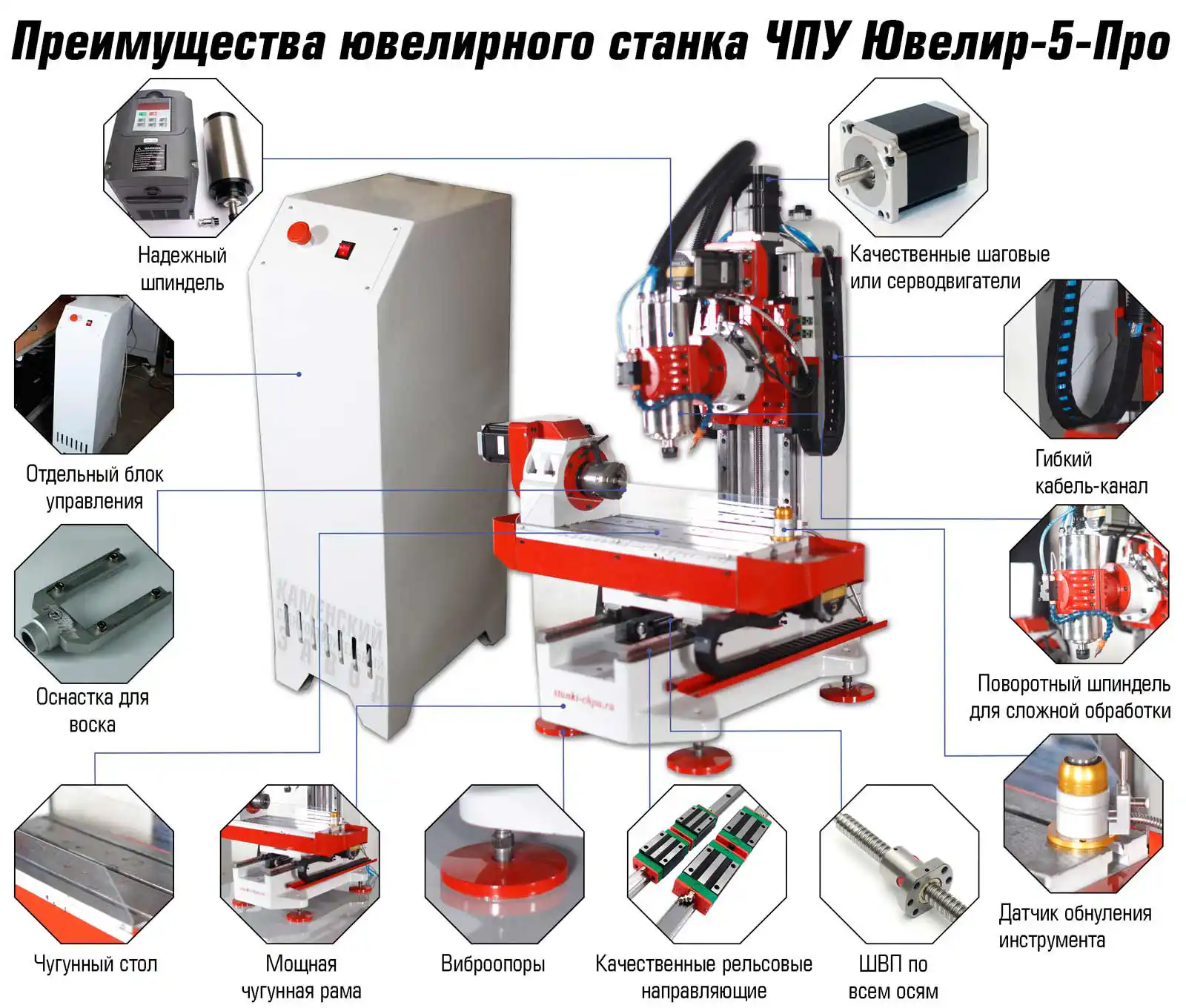

ПРЕИМУЩЕСТВА СТАНКА:

Чугунная станина собственного производства обеспечивает высокую точность обработки.
Качественные линейные направляющие выполнены в виде призматической направляющей, по которой с помощью циркулирующих в обойме шариковых или роликовых тел качения перемещается каретка. Такие направляющие реализуют трение качения. Потери на трение составляют: трение тел качения о сепаратор и потери пропорциональные нагрузке.
Шарико-винтовые пары размером 16 мм применены для повышения скорости и точности перемещения. Ходовые винты обладают высокой жесткостью, в сочетании с высокой плавностью и точностью хода, что обеспечивает наилучшее качество обработки. В винтах данного типа гайка не имеет непосредственного контакта с винтом, между ними перекатываются шарики. Т.е. скольжение заменено качением, что значительно снижает трение (более чем в 100 раз). ШВП при правильной эксплуатации и смазке сохраняют высокие рабочие характеристики на протяжении всего срока службы.
На станке установлены шаговые или серводвигатели.
Оптимальная цена при хорошем качестве самого станка.

Большинство наших станков оборудованы системами автовыравнивания порталов. При каждом обнулении станка портал восстанавливает геометрию координаты. Также Завод устанавливает системы аварийной остановки станка при срабатывании защиты на шпинделе или контроллерах координат.

СЕРВИСНАЯ ПОДДЕРЖКА
Наша служба техподдержки работает с 8.00 до 17.00 по местному времени. В случае возникновения каких-либо проблем или неисправностей с нашим оборудованием, наши специалисты смогут удаленно подключиться к Вашему компьютеру, который управляет Вашим станком с числовым программным управлением, выявить, а также в случае незначительного сбоя устранить возникшее препятствие для нормального функционирования станка. Процедура обращения в сервисную службу следующая: 1. Установите на Вашем компьютере программное обеспечение TeamViewer, для того, чтобы в случае необходимости наш специалист сможет удаленно подключиться к Вашему станку. 2. Позвонить в нашу службу сервисной поддержки (желательно по skype) и сообщить о существующей неисправности, предварительно по возможности подготовить видеоотчет, о том как работает станок и где возникает неисправность. 3. Наш специалист просмотрит видеоотчет, подключиться к станку, проверит установленный профиль станка, произведет необходимые настройки и калибровки, а также дать полезные рекоммендации по работе на станке. В случае, если проблему невозможно устранить удаленно, наш специалист сможет приехать к Вам, в этом случае, Вам необходимо, оплатить стоимость проезда нашего специалиста (в обе стороны), проживание, суточные, а также иные расходы согласно договора. Мы также готовы предоставить Вам послегарантийное обслуживание, которое оплачивается согласно договора.
БОНУСЫ ПРИ ПОКУПКЕ НАШЕГО СТАНКА
Приобретая наши станки с числовым программным управлением любой модели, мы дарим уникальную библиотеку трёхмерных моделей объемом более 15 гигабайт, применяя которую Вы сможете начать свое собственное производство изделий. Мы предоставляем ссылку на скачивание подарка, а также пароли доступа к архиву. Также в случае необходимости мы можем записать библиотеку на носитель клиента. Рыночная стоимость нашего подарка составляет 1500$.
ПРОЦЕДУРА ФОРМИРОВАНИЯ ЗАКАЗА
Уважаемые клиенты, заказать у нас станок Вы можете, очень просто, если интересует конкретная модель в базовой комплектации, то просто сообщаете нам что Вас интересует конкретная модель в базовой комплектации. Если данная модель имеется в наличии, то Вы подписываете договор, оплачиваете 100% и получаете свой заказ, если же такой модели в наличии нет, то производите оплату в размере 30% от стоимости станка, подписываете договор, оставшуюся сумму оплачиваете при получении своего заказа. Сроки изготовления станка обговариваются индивидуально. Если же Вам необходима конфигурация станка в соответствии с Вашими предпочтениями, то процедура заказа следующая: 1. Вы заходите на главной странице в раздел - Конфигуратор, и заполняете интересующие Вас пункты, включая - обязательные, нажимаете кнопку "отправить" и все, ждете звонка от нашего менеджера. 2. После того, как система сформирует Ваш запрос на получение коммерческого предложения, наш менеджер рассмотрит его в кратчайшие сроки, обязательно свяжется с Вами, уточнит необходимые детали для того, чтобы качественно, а главное учитывая Ваши предпочтения составить коммерческое предложение. 3. Подготовленное коммерческое предложение высылается на указанный Вами адрес, Вы внимательно проверяете, все ли Ваши пожелания учтены, в случае разночтений, сообщаете их нашему менеджеру, мы корректируем, и отправляем Вам на утверждение. 4. Вы подписываете договор, оплачиваете заказ - 100% или 30% от стоимости, и ожидаете его исполнения. Ваш заказ можете получить по почте, либо самостоятельно приехать к нам.
ВСЯ ПРОИЗВОДИМАЯ НАМИ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
Мы гарантируем качество исполнения сборки станка с числовым программным управлением. Качество используемых нами комплектующих при сборке станка подтверждается международными сертификатами соответствия. В результате чего, наши станки являются надежными, долговечными и простыми в эксплуатации.
Наши достижения
Дополнительные крепления для воска. Пресс-форма для отливки резанного воска и опилок

профессиональный ювелирный станок, высокоточный ювелирный станок, jeweller, ювелирный станок, ювелирный фрезерный станок, 5 координатный ювелирный станок, чпу станок для ювелиров, ювелирный станок, станки для ювелирного производства, чпу для ювелиров, чпу станок для ювелиров, ювелирные 4 осевые
профессиональный ювелирный станок, высокоточный ювелирный станок, jeweller, ювелирный станок, ювелирный фрезерный станок, 5 координатный ювелирный станок, чпу станок для ювелиров, ювелирный станок, станки для ювелирного производства, чпу для ювелиров, чпу станок для ювелиров, ювелирные 4 осевые
профессиональный ювелирный станок, высокоточный ювелирный станок, jeweller, ювелирный станок, ювелирный фрезерный станок, 5 координатный ювелирный станок, чпу станок для ювелиров, ювелирный станок, станки для ювелирного производства, чпу для ювелиров, чпу станок для ювелиров, ювелирные 4 осевые
профессиональный ювелирный станок, высокоточный ювелирный станок, jeweller, ювелирный станок, ювелирный фрезерный станок, 5 координатный ювелирный станок, чпу станок для ювелиров, ювелирный станок, станки для ювелирного производства, чпу для ювелиров, чпу станок для ювелиров, ювелирные 4 осевые

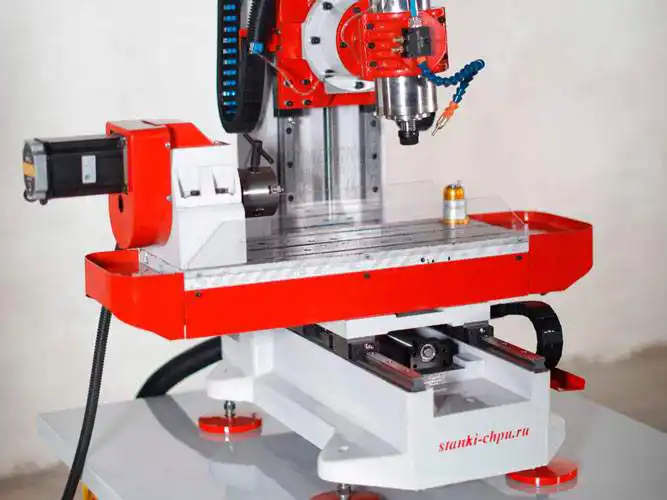

Мощная чугунная рама

Рама ювелирных станков с ЧПУ серий Ювелир-4-Про и Ювелир-5-Про изготовлена из литого чугуна! Поверхности рамы фрезерованы, что обеспечивает поразительную точность при установке на раму направляющих, шаговых двигателей и прочих узлов.

Чугунная рама обеспечивает станку очень высокую жесткость, что обеспечивает станку устойчивость к нагрузкам динамического и статического плана, а также вибрации.

Наличие приведенных особенностей позволяет достичь высокой точности работы ювелирных станков ЧПУ производства Каменского станкостроительного завода.

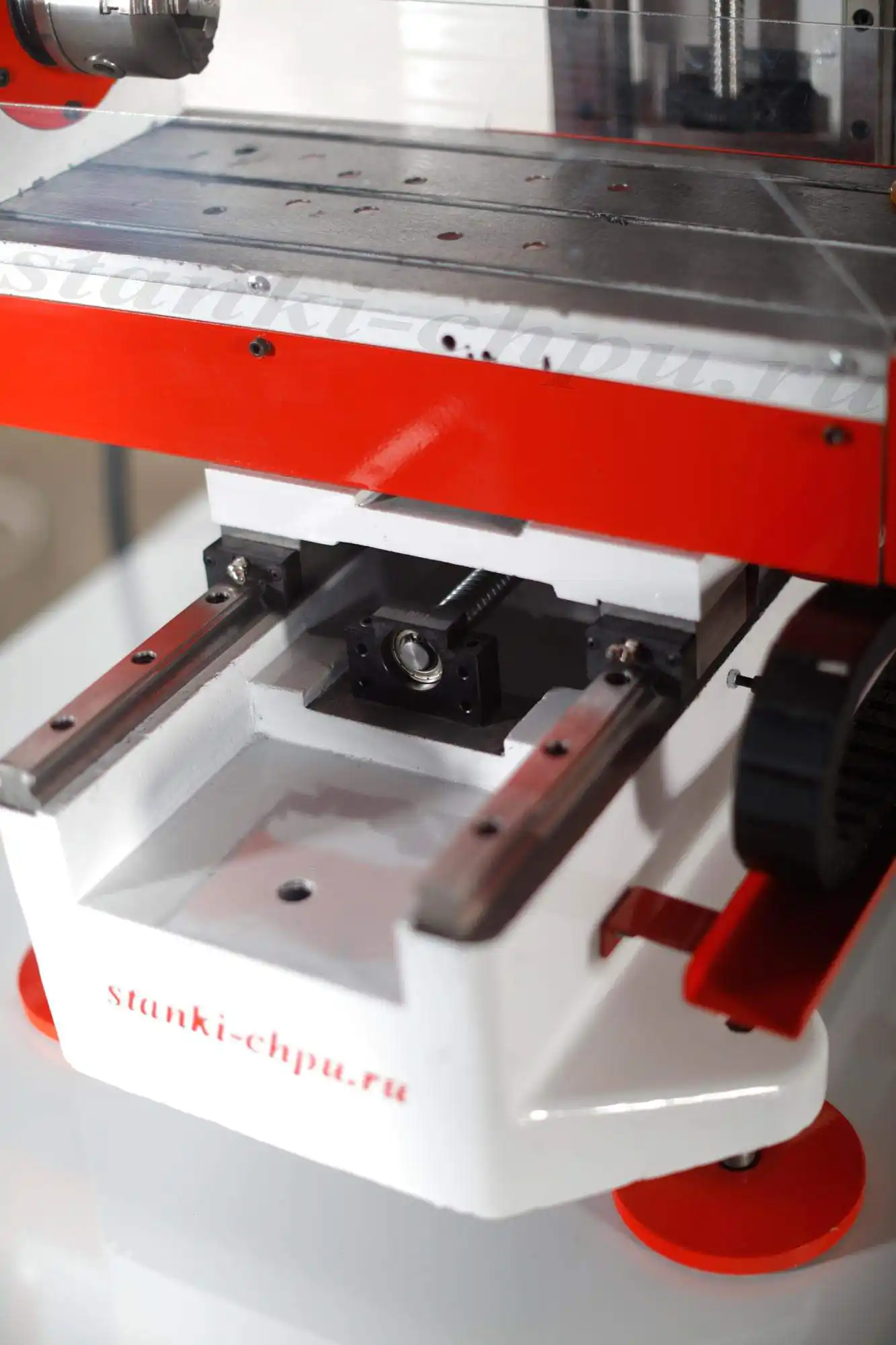

Качественные рельсовые направляющие

В базовой комплектации на ювелирных станках Ювелир-4-Про и Ювелир-5-Про устанавливаются высококачественные рельсовые направляющие. Данные направляющие обеспечат Вашему станку отличные показатели по жесткости, надежности и износостойкость.

Высокоприцезионные ШВП

На ювелирных станках с ЧПУ серий Ювелир-4-Про и Ювелир-5-Про производства Каменского станкостроительного завода «Twitte» применяются шарико-винтовые пары высокой точности. Их применение позволяет полностью убрать люфт.

Наличие высококачественных шарико-винтовых пар, а также другие конструктивные особенности станков ЧПУ Ювелир-4-Про и Ювелир-5-Про станков позволяют добиться высокоточного перемещения обрабатывающего инструмента станка.

Высокоприцезионные ШВП позволяют добиться точного перемещения суппорта, а также шпинделя по всем осям перемещения (X, Y, Z).

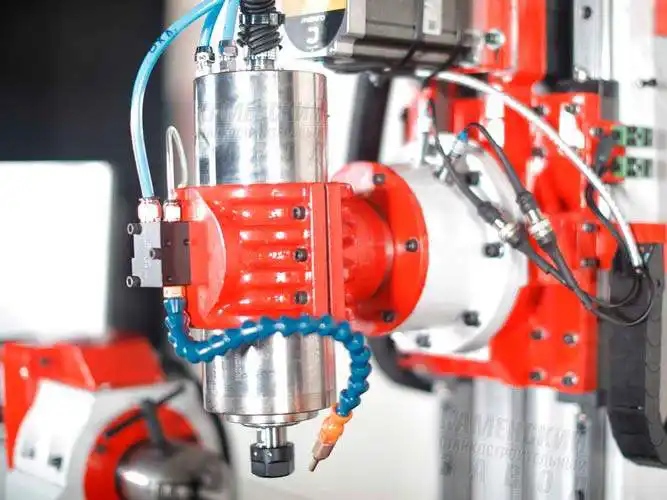

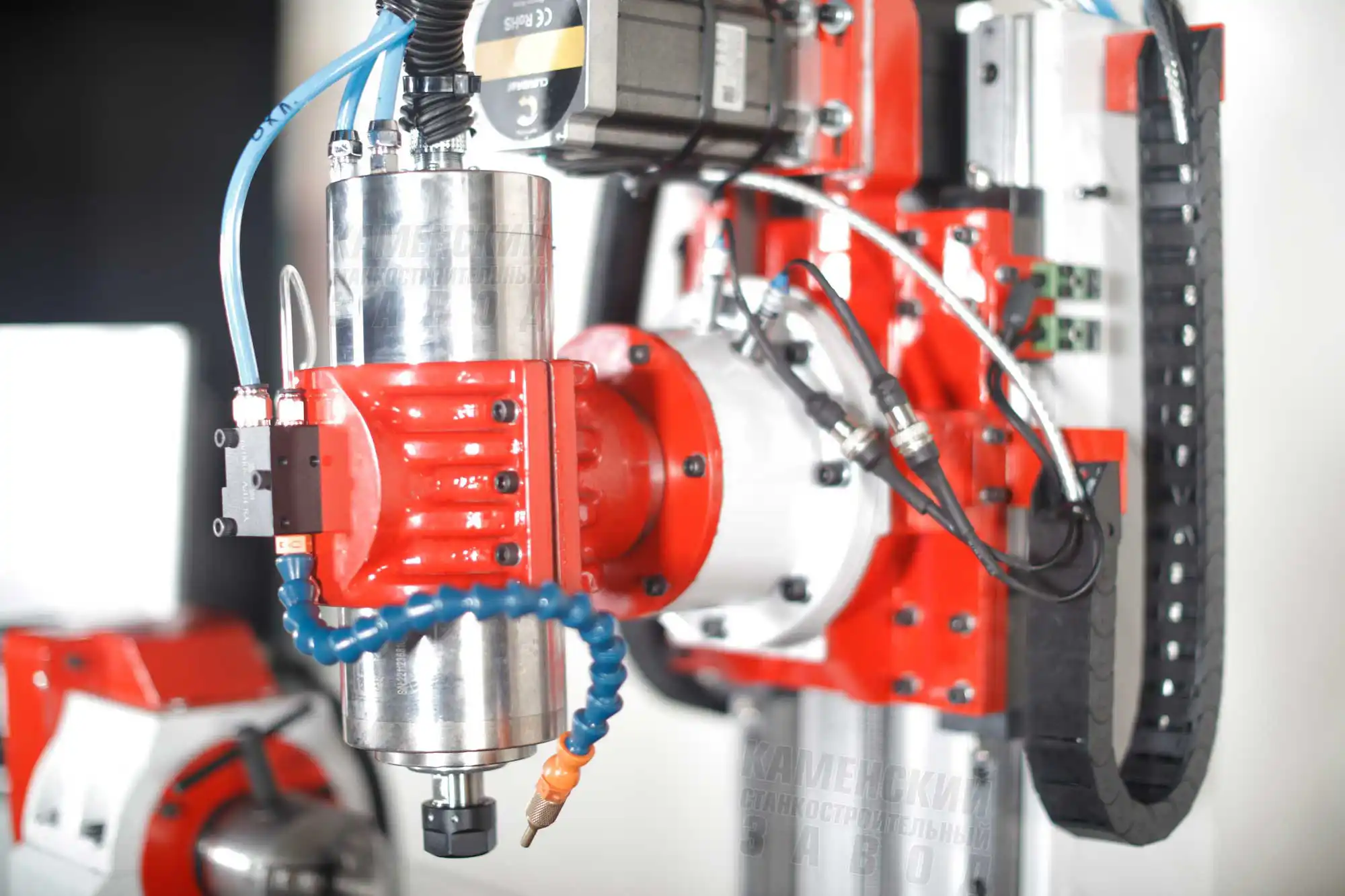

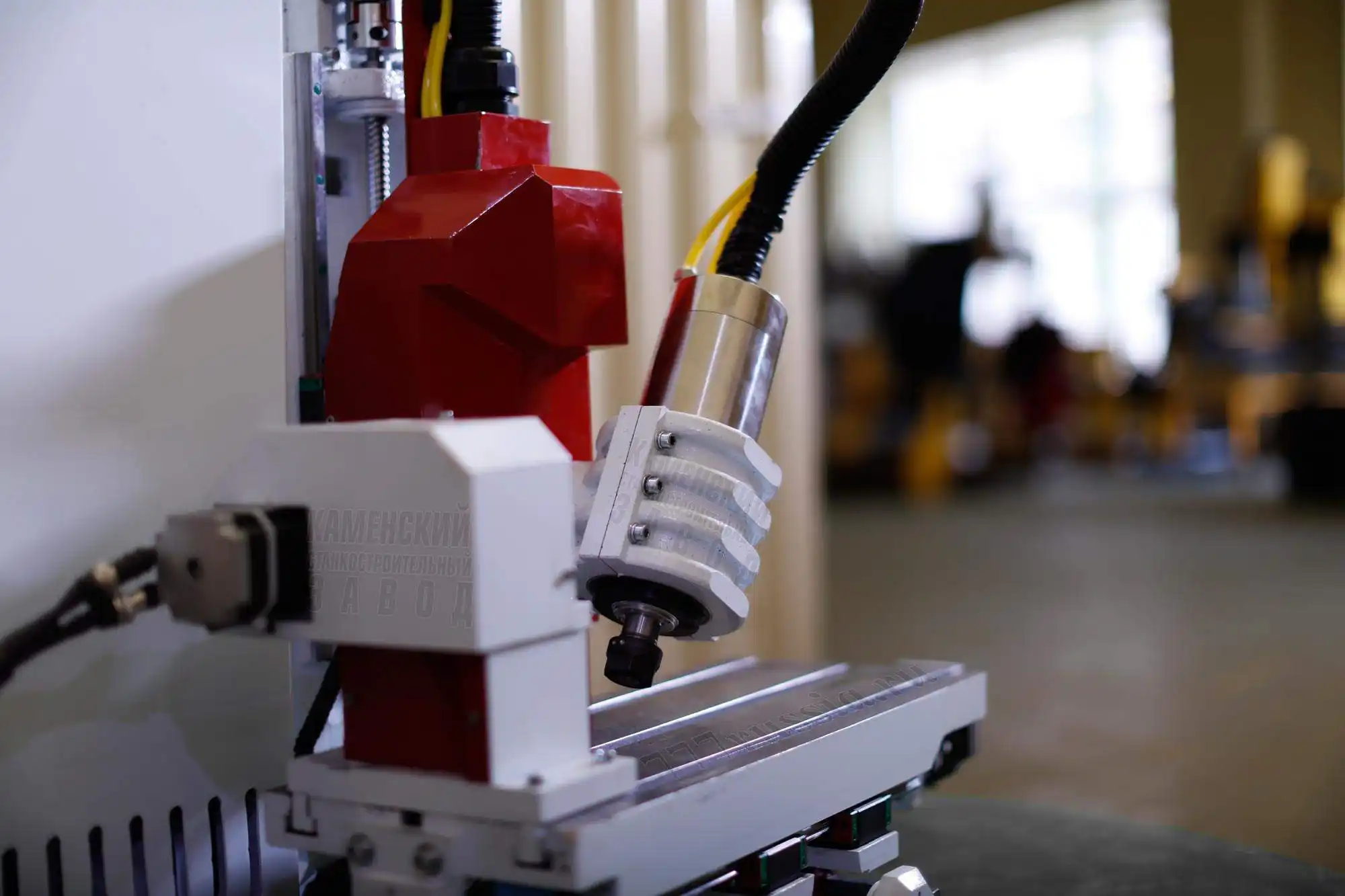

Профессиональный промышленный шпиндель

На ювелирных станках с ЧПУ серий Ювелир-4-Про и Ювелир-5-Про производства станкостроительного завода Twitte устанавливаются профессиональные шпиндели ведущих мировых производителей.

В базовой комплектации на станке установлен шпиндель мощностью 2,2 кВт. Частота вращения шпинделя, устанавливаемого на промышленные фрезерные ЧПУ станки нашего производства, составляет 24000 оборотов в минуту.

Его наличие позволяет обеспечивать практически круглосуточную загрузку ЧПУ станка без вреда для самого шпинделя (при условии установки системы охлаждения).

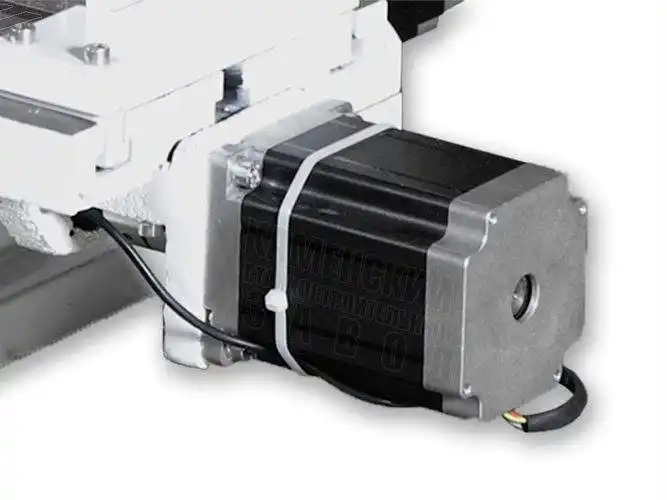

Перемещение по осям осуществляется за счет шаговых двигателей

В конструкции станков завода “Twitte” для перемещения шпинделя, суппорта, а также портала используются шаговые двигатели. Шаговые двигатели не уступают в точности серводвигателям, однако имеют существенно более дешевую цену.

На станки с ЧПУ данной серии возможна также установка серводвигателей. Установка серводвигателей позволяет уберечь станок от ошибки в перемещении, от которой не застрахованы шаговые двигатели. В случае ошибки серводвигатель остановится, а шаговый двигатель продолжит работу с ошибкой, что может привести к порче заготовки или поломке фрезы.

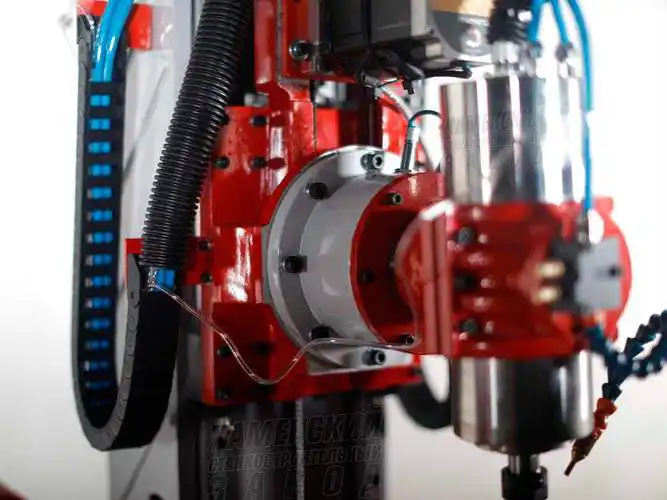

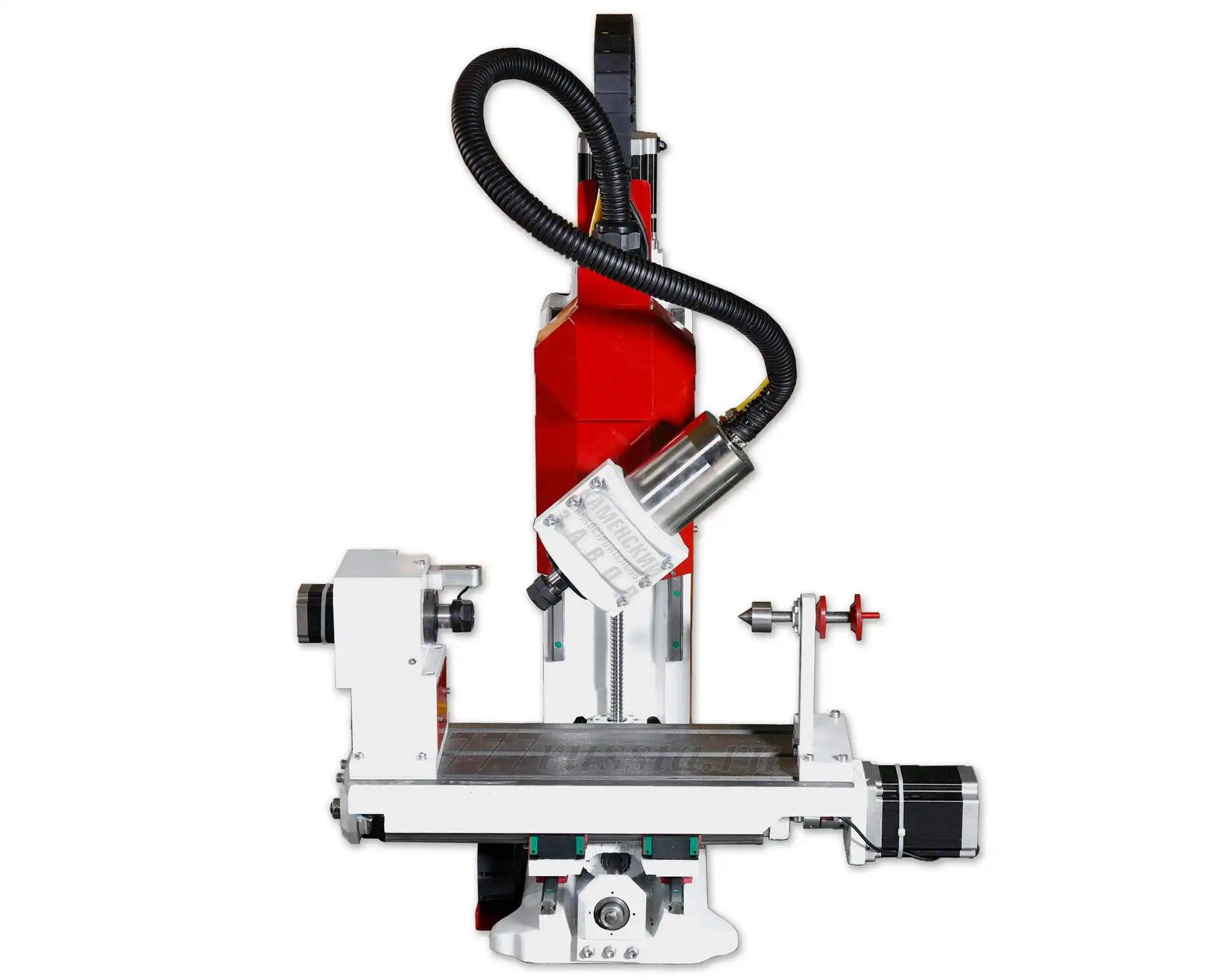

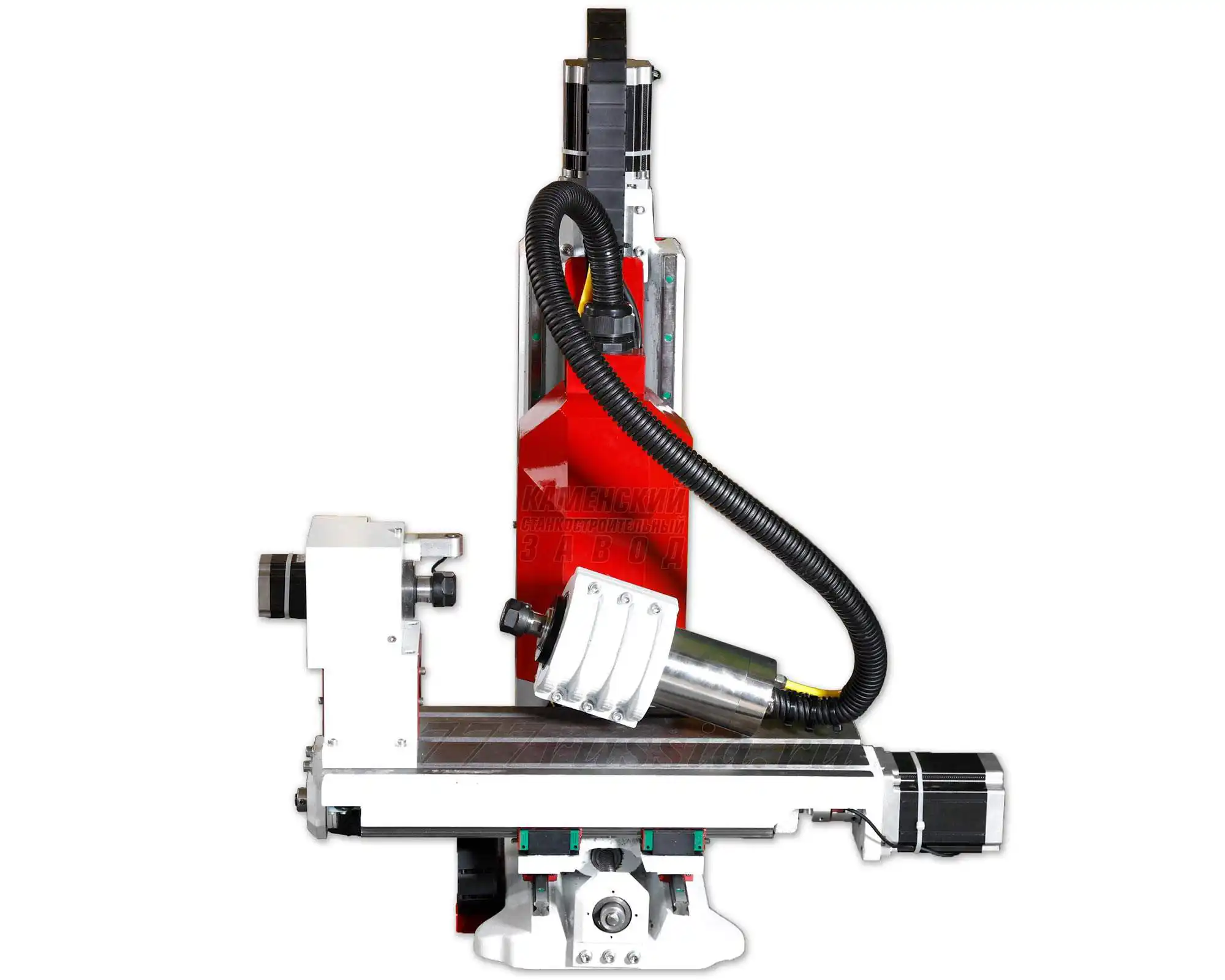

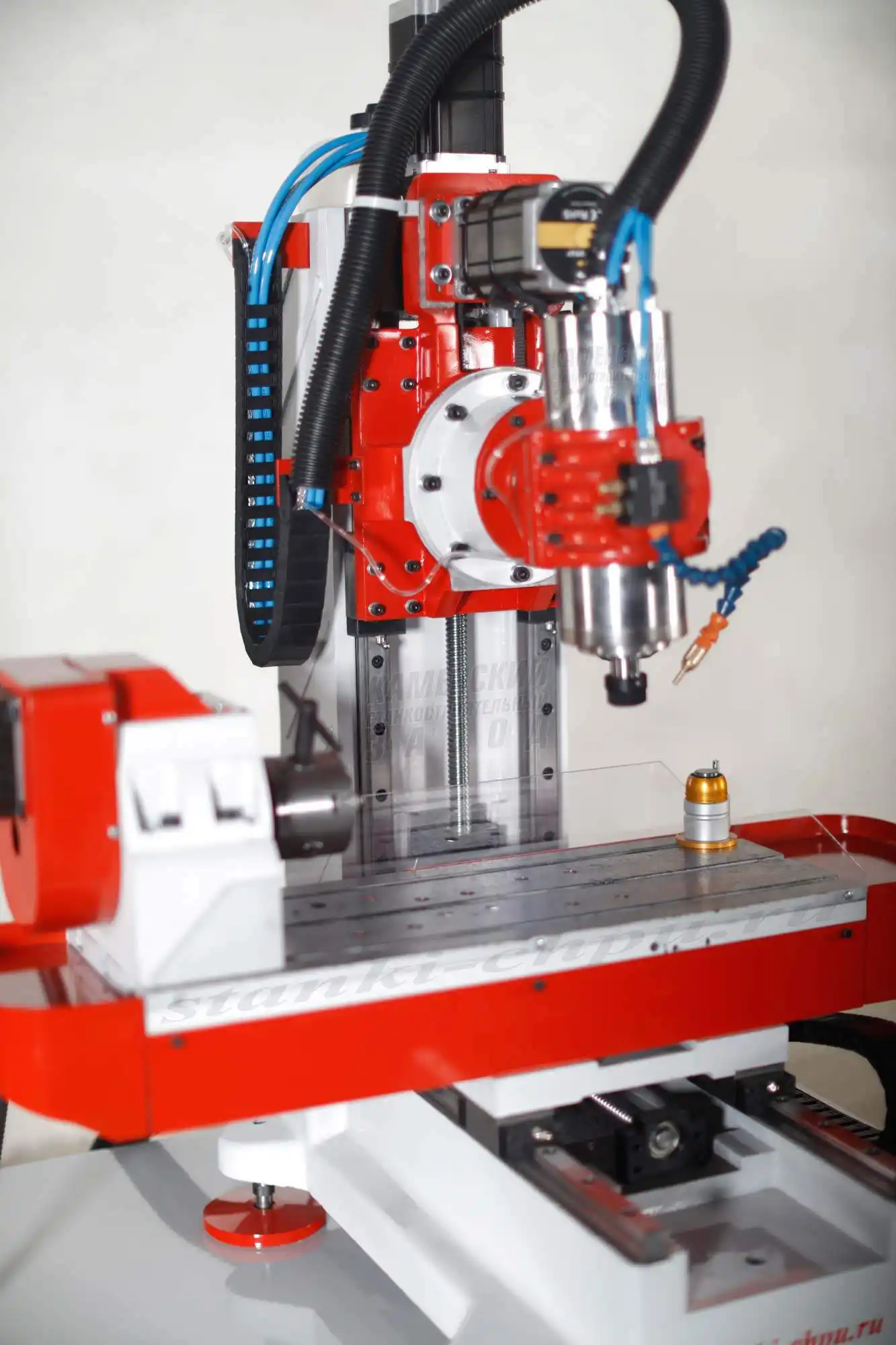

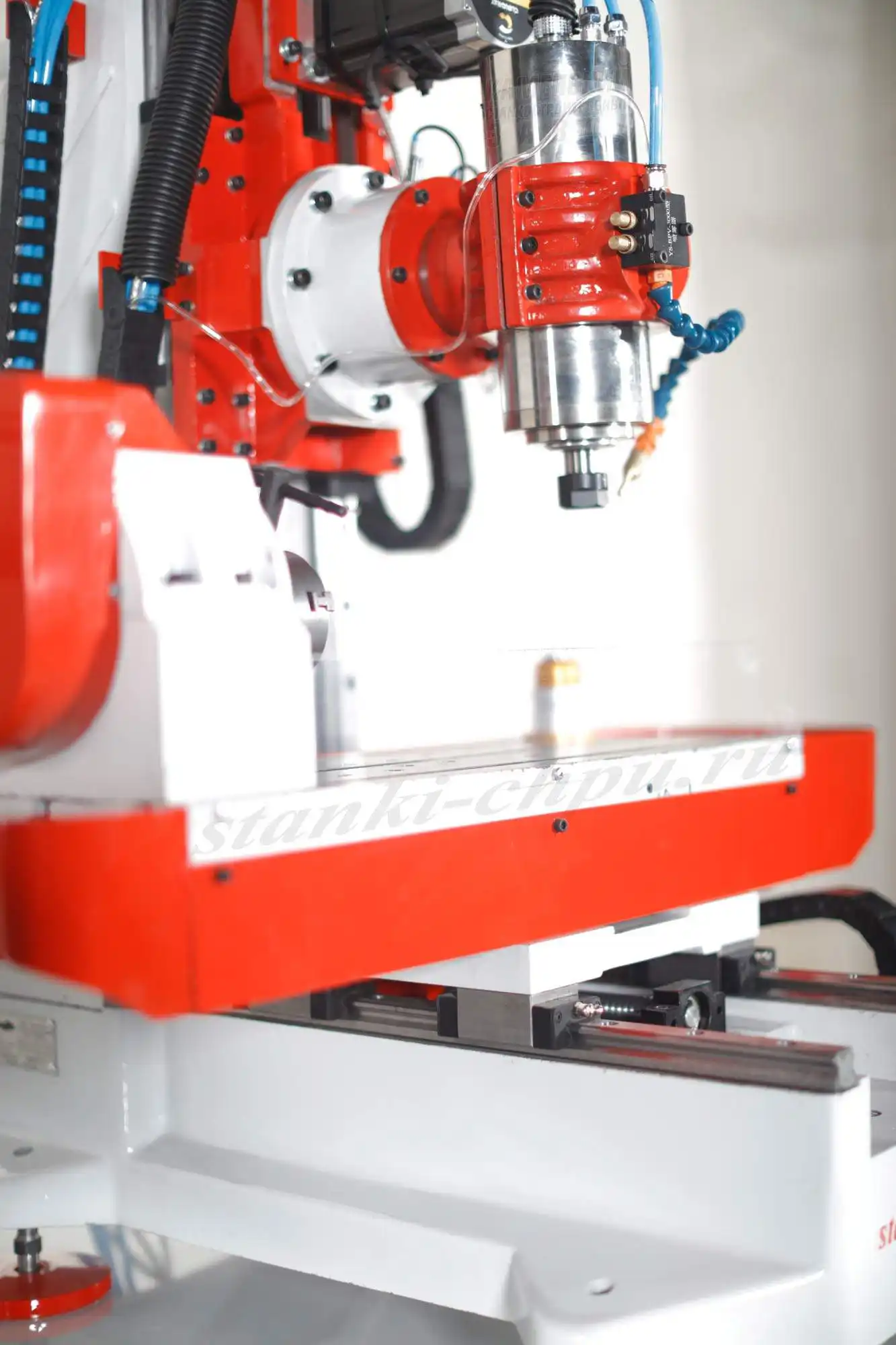

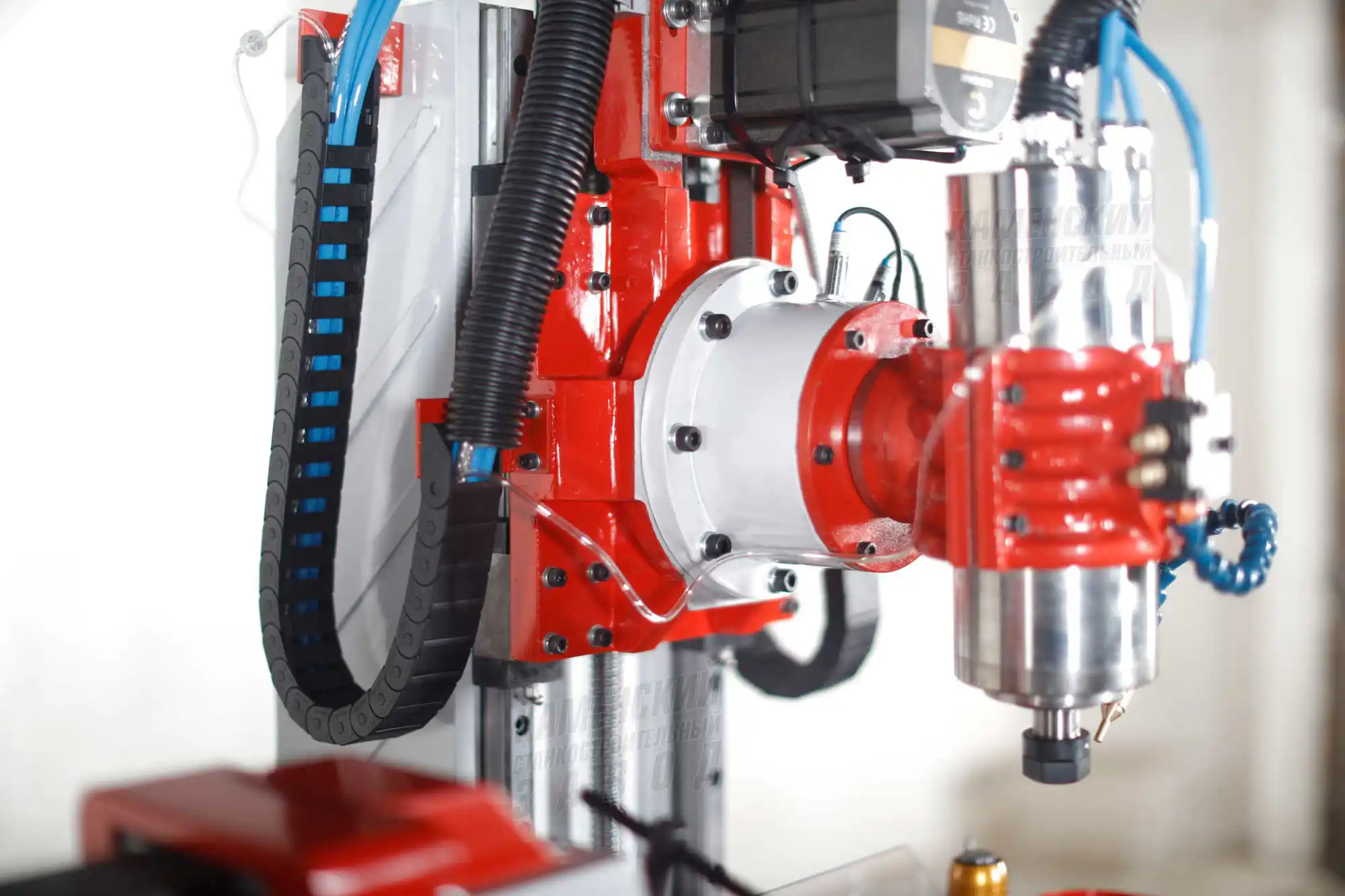

Поворотная ось шпинделя

На станках ЧПУ серии Ювелир-5-Про на оси Z установлена поворотная ось для изменения угла наклона шпинделя. Это позволяет выполнять на данном станке 5-осевую обработку и создавать уникальные ювелирные шедевры.

Для создания многих ювелирных изделий часто бывает недостаточно 4-осевой обработки, поэтому данный станок является универсальным станком для ювелиром, позволяющим производить как трех-, так четырех, так и пятиосевую обработку ювелирных изделий.

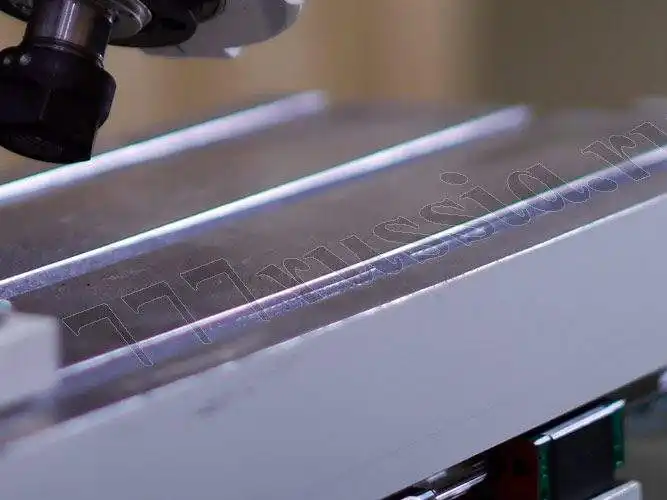

Чугунный стол

На станках ЧПУ серий Ювелир-4-Про и Ювелир-5-Про установлен чугунный стол. Данный стол имеет пазы для крепления заготовки с помощью зажимов. Станок значительно прочнее по сравнению алюминиевыми или стальными аналогами. Также такой станок имеет значительно большую жесткость, что является необходимым для станков ювелирного класса.

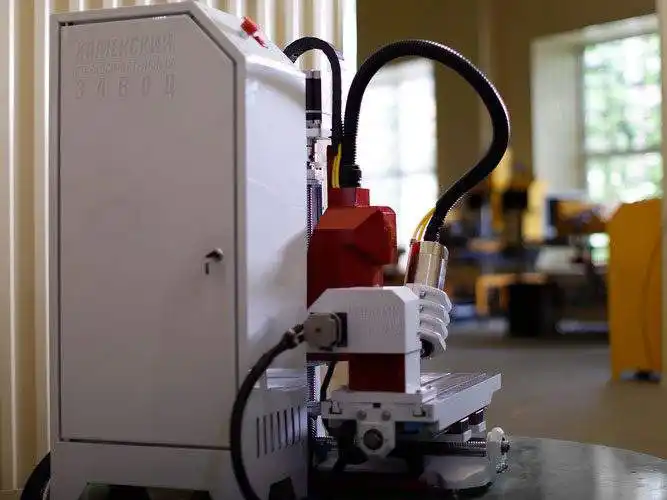

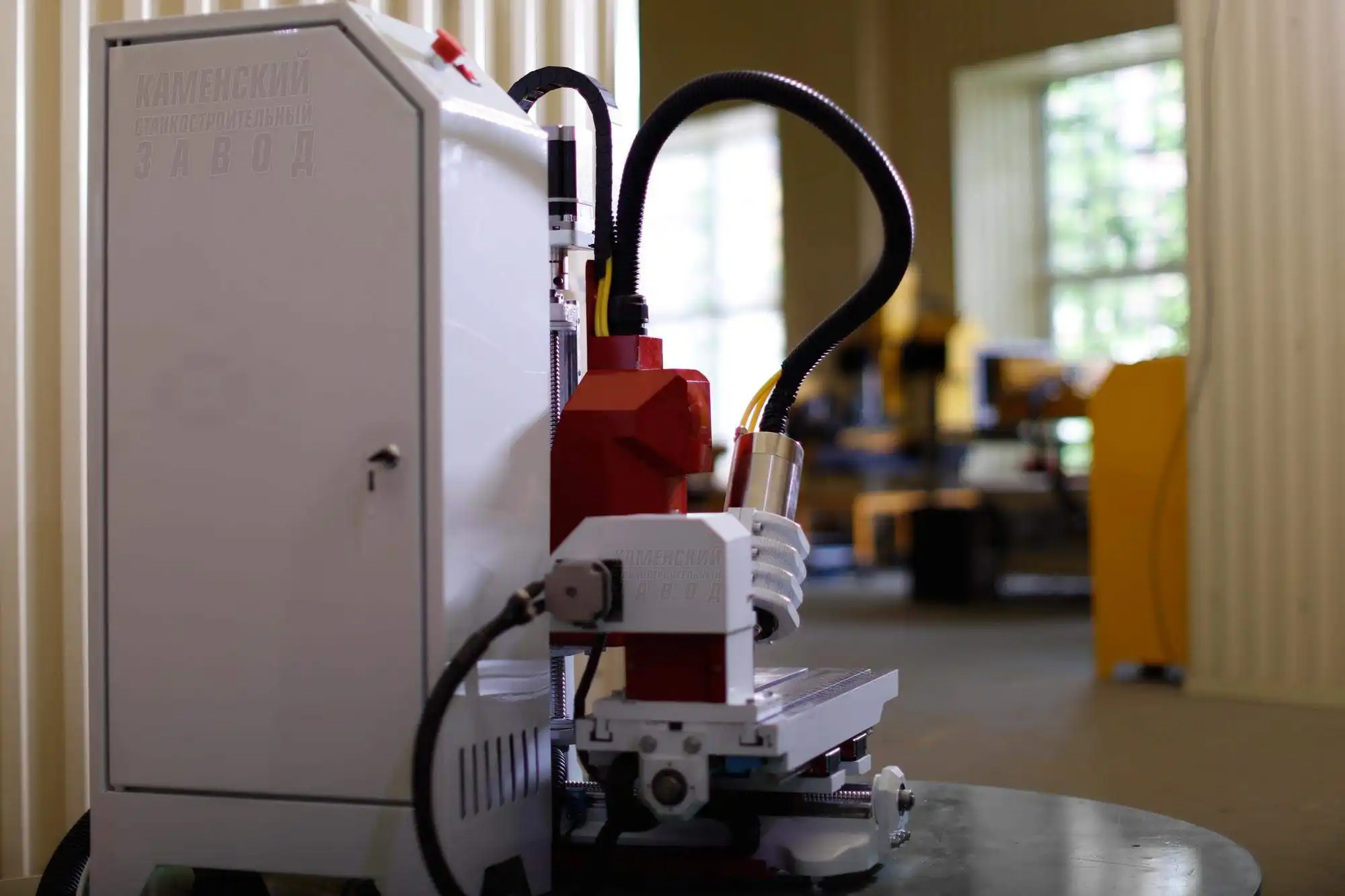

Блоки управления

Блоки управления для ЧПУ станков Ювелир-4-Про и Ювелир-5-Про производятся на Каменском станкостроительно заводе «Twitte». Блок управления является необходимым электронным звеном, связывающим механику станка с компьютером с установленным на нем управляющим программным обеспечением.

От надежности электроники, установленной в блоке управления, зависит надежность и правильность работы самого промышленного фрезерного станка с числовым программным управлением. Блоки управления, поставляемые нашим заводом, отличаются высокой надежностью и качеством. В блоках управления используются комплектующие только проверенных временем производителей. Блоки управления нашего производства тестируются перед установкой на ЧПУ станки.

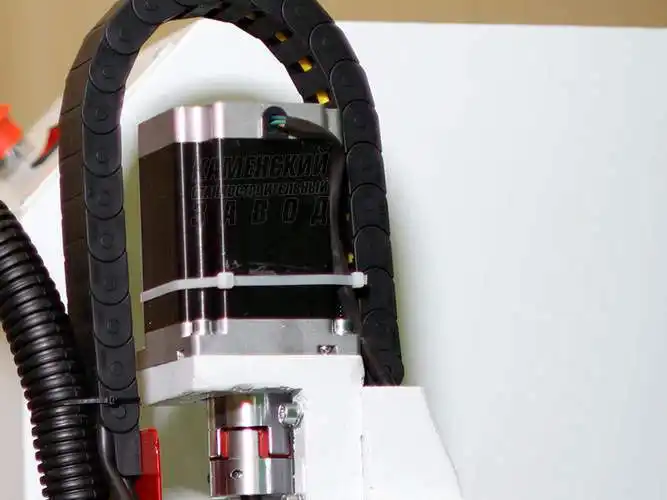

Гибкий кабель-канал

На ювелирные станки ЧПУ производства Каменского станкостроительного завода «Twitte» устанавливаются гибкие кабель-каналы (кабелеукладчики), чтобы система кабелей, используемых на станках, правильно укладывалась при перемещении подвижных частей станка, не запутывалась и не мешала работе самого станка.

Наш завод использует кабель-каналы ведущих мировых производителей, проверенные в работе временем. Они производятся из стеклонаполненного полиамида, что делает их гибкими и прочными одновременно, а также ударопрочными, маслостойкими, кабелеукладчики обладают хорошей диэлектрической способностью.

Программное обеспечение

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

Транспортная упаковка

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.


  • 1    Станок.
  • 2    Блок управления.
  • 3    Набор фрез.
  • 4    Цифровой носитель с инструкциями.
  • 5    Соединительный кабель для блока управления.
  • 6    Датчик обнуления инструмента.
  • 7    Концевые индуктивные датчики на все оси.
  • 8    Оснастка для зажима воска – 1шт.
  • 9   Система охлаждения для шпинделя (помпа).
  • 10  Ключи для шпинделя.
  • 11 Набор шестигранных ключей.
  • 12  Ящик для инструмента.
  • 13  Технический паспорт в электронном виде.
  • 14  Программное обеспечение.
  • 15 Помощь с постпроцессором для программ.
  • 16  Обучение работе на станке - 2-3 часа.
  • 17  Техподдержка – удаленная.
  • 18  Бесплатные 3D модели - 5000 шт.
  • 19  Наше радушие - безграничное 🙂 🙂
3D обработка

4D обработка

5D обработка

Кольца

Ювелирные изделия

Религиозная тематика

Фрезеровка и гравировка цветных и драгоценных металлов
