Выбранная комплектация станка:

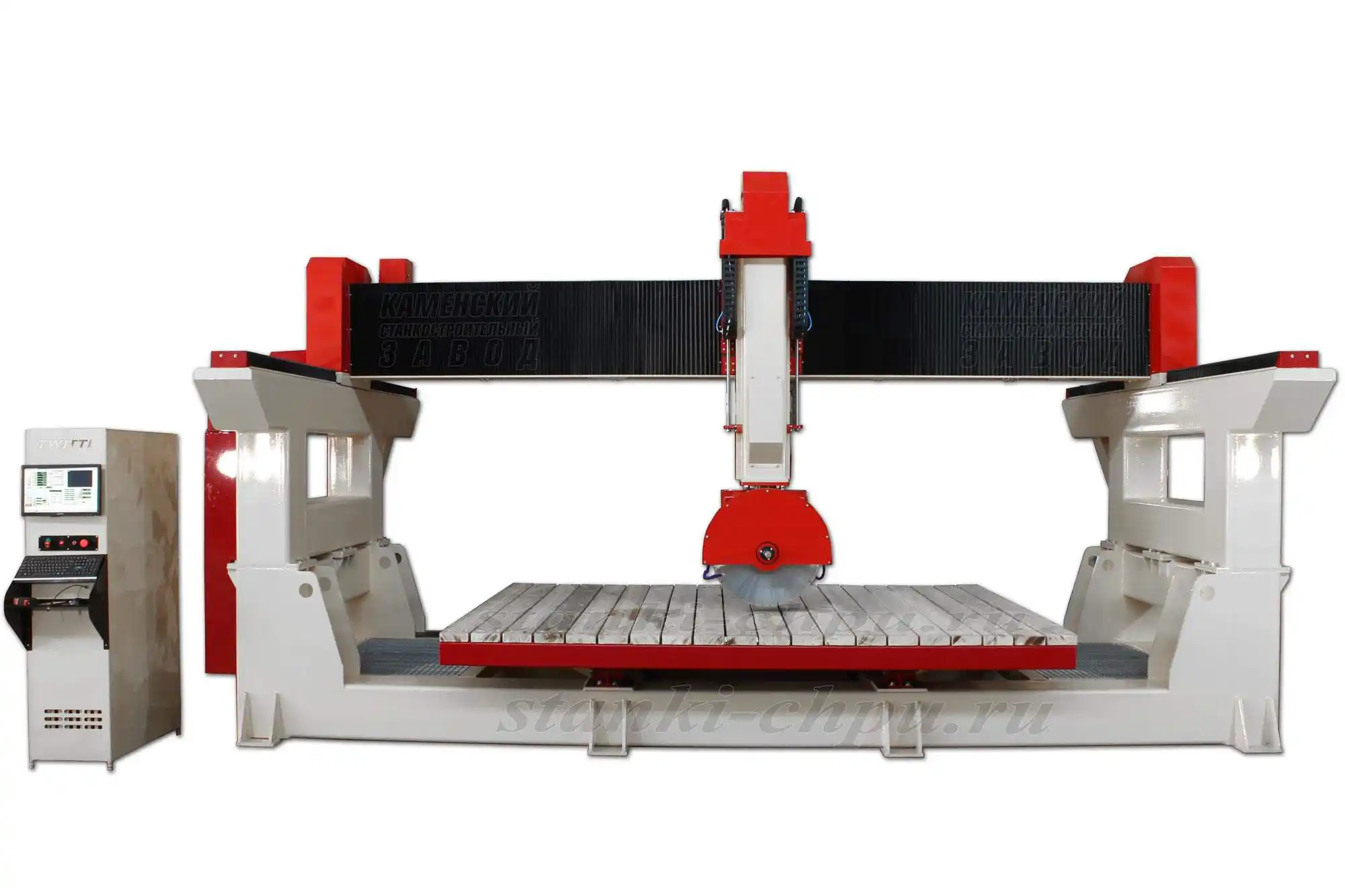

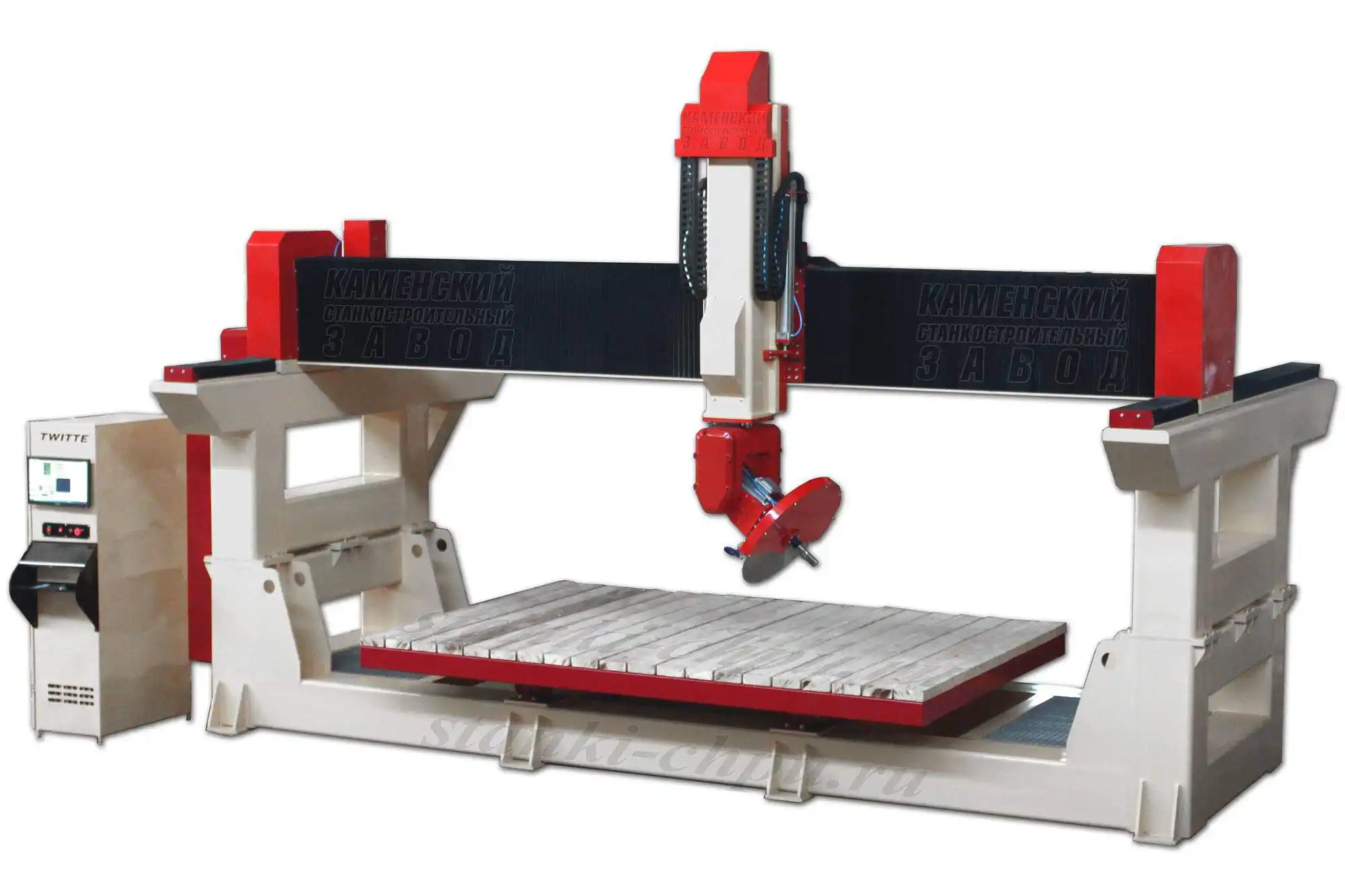

МОСТОВОЙ 5-ОСЕВОЙ АВТОМАТИЧЕСКИЙ ОТРЕЗНОЙ СТАНОК ЧПУ «МАСТЕР»

Цена станка (РУБ):

Цена с НДС

0095

Рабочий ход осей (XxYxZ), мм

  • 3200x2000x500

Изменение углов наклона диска

  • через ЧПУ

Гидравлическая станция

  • Да

Установка сервоприводов

  • установлены

Расширенный обучающий курс

  • нет
  • обучение на 5-и осях

3D модели

  • Basic
  • Home
  • Pro

Поворотная ось B

  • -110°/110°

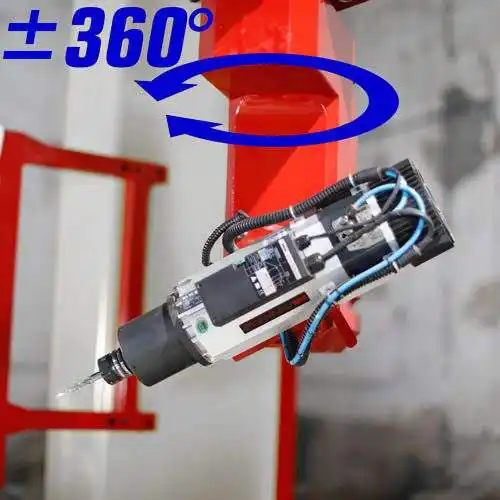

Поворотная ось C

  • -360°/360°

Система управления станком

  • Стойка ЧПУ
  • Стойка DELTA

Мощность шпинделя/автосмена, кВт

  • 11
  • 20 с автосменой

Доп. опции

  • набор цанг
  • вакуумные тумбы
  • вак. тумбы с вак. станцией

110

Модель станкаМастер
Рабочий ход осей, XxYxZ (мм)3200x2000x500
Размер стола, XxY (мм)3400x2100
Рабочий ход по оси C (°)+/- 360
Рабочий ход по оси В (°)0-90
Макс. диаметр дисковой пилы (мм)600
Габаритные размеры станка, XxYxZ (мм)6600x3800x4200
Рамастальная цельносварная
Косозубая рейкаесть, по осям X и Y
Шарико-винтовые пары+ пневмоподдержкапо оси Z, 40 мм
Гофрозащитада, по всем осям
Система управленияMach3
Подача инструмента (мм/мин)10000
Свободное перемещение (мм/мин)15000
Угол поворота стола:0-89°
Угол поворота дисковой пилы/фрезы:90°/360°
Максимальный диаметр режущего диска (мм)600
Шпиндель11 кВт
Емкость для воды (м куб)2,3
Давление воды в системе (бар)2-4
Потребление сжатого воздухаДавл. 5-7 бар., Расход 50 - 100 л/мин.
Подъемный столАвтономный гидравлический, до 2000 кг.
Тип направляющихрельсовые, 30 мм
Перемещения по оси X, YКосозубая рейка
Перемещения по оси ZШВП
Перемещения по оси X (мм)3200
Перемещения по оси Y (мм)2000
Перемещения по оси Z (мм)500
Мощность двигателя (пилы и вращения фрезы), кВт11
Система охлаждения двигателявоздушное
Источник питания380В ~50 Гц
Общая мощность (кВт)до 21
Интерфейс подключенияETHERNET
Тип кодаG - коды
Программное обеспечение CAD/CAM
Тип приводаСервоприводы на осях X,Y,Z: 2,2 кВт,
на поворотной оси: 1,5 кВт
Тип редукторапланетарный на осях X, Y, Z
волновой на поворотной оси
Автоматическая смазкада
Подача СОЖда
Частота вращения дисковой пилы/фрезы (об/мин)1000-3000
Рабочая температура (°C)+10...+45
Вес, НЕТТО (кг)6000
Вес, БРУТТО (кг)6100
Размер станка в сборе (мм)7310x3600x3919
Размер упаковки (мм)7610x3900x4219
Гарантия12 месяцев

*При применении 4 и 5 оси рабочее поле может уменьшаться!

**Производитель оставляет за собой право улучшения станка без согласия покупателя.

***Дополнительная комплектация обсуждается ИНДИВИДУАЛЬНО по каждому заказу!

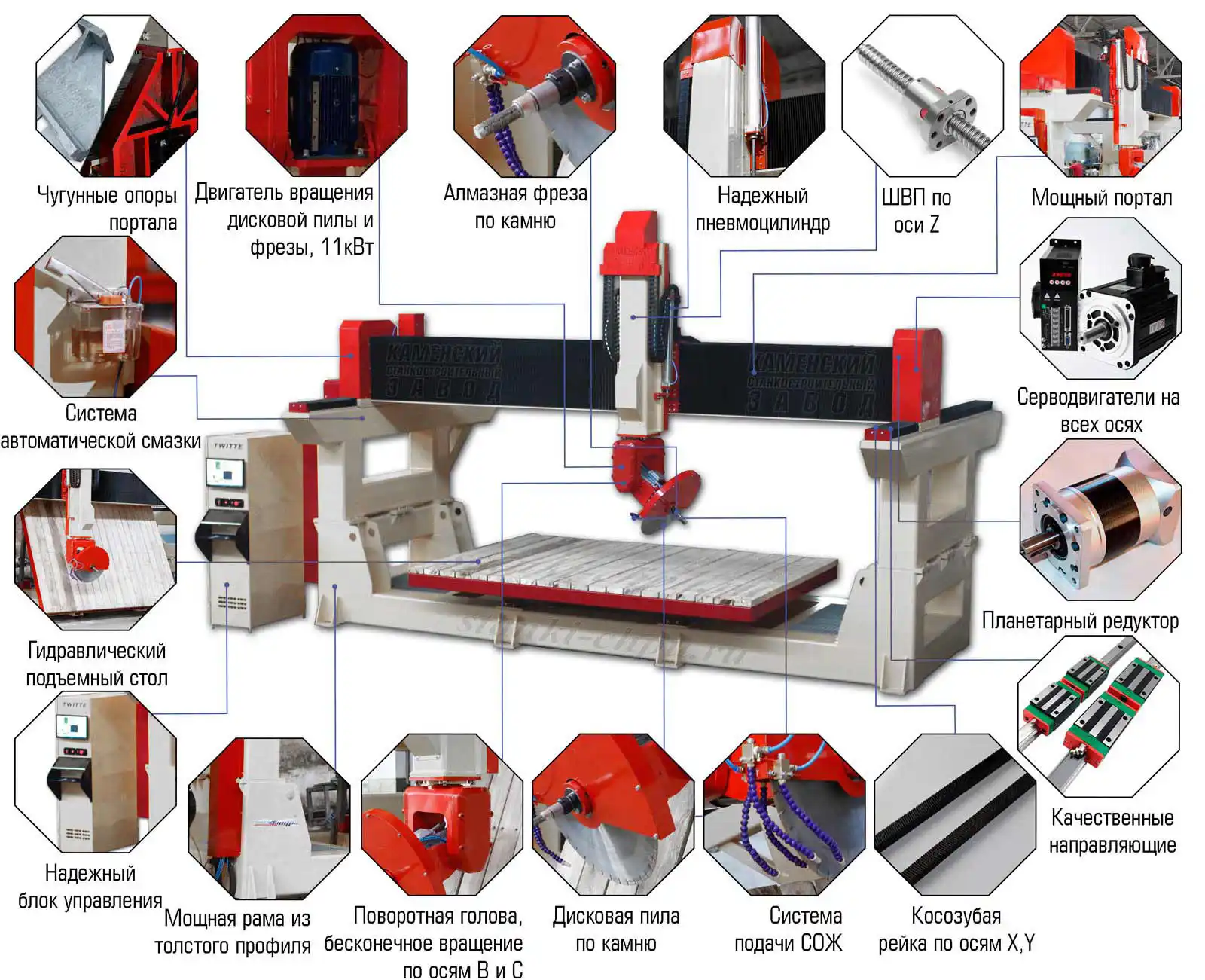

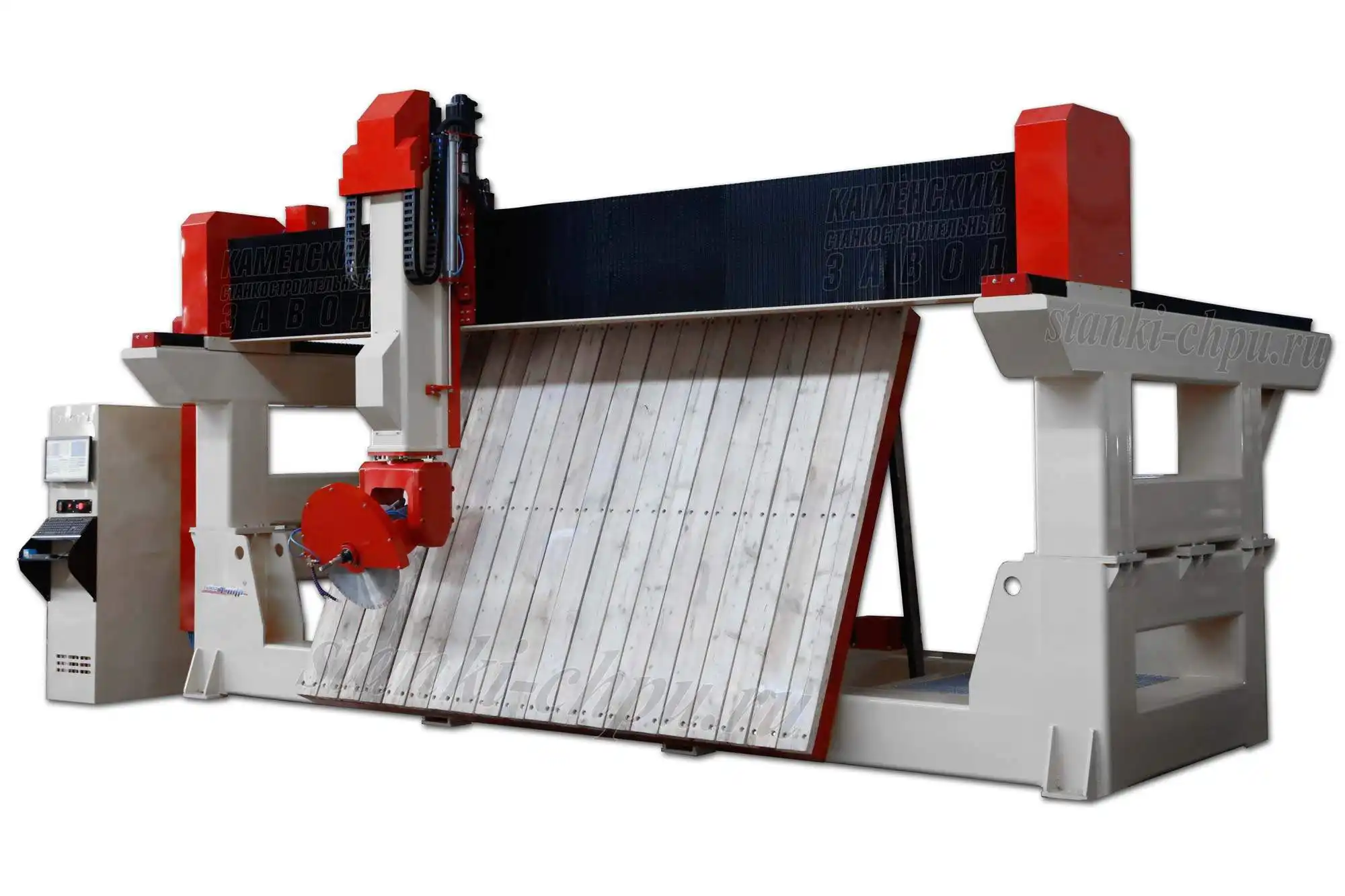

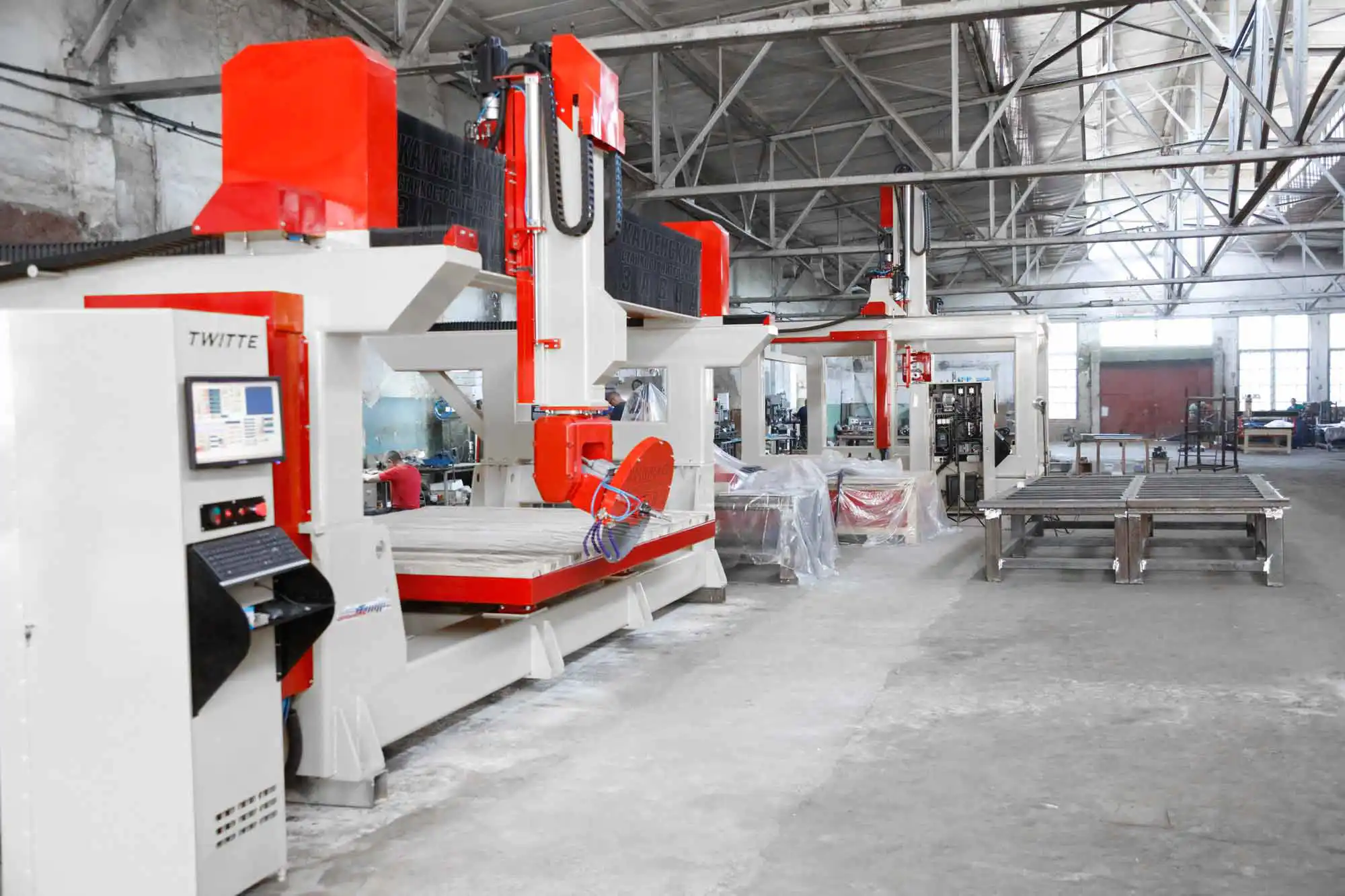

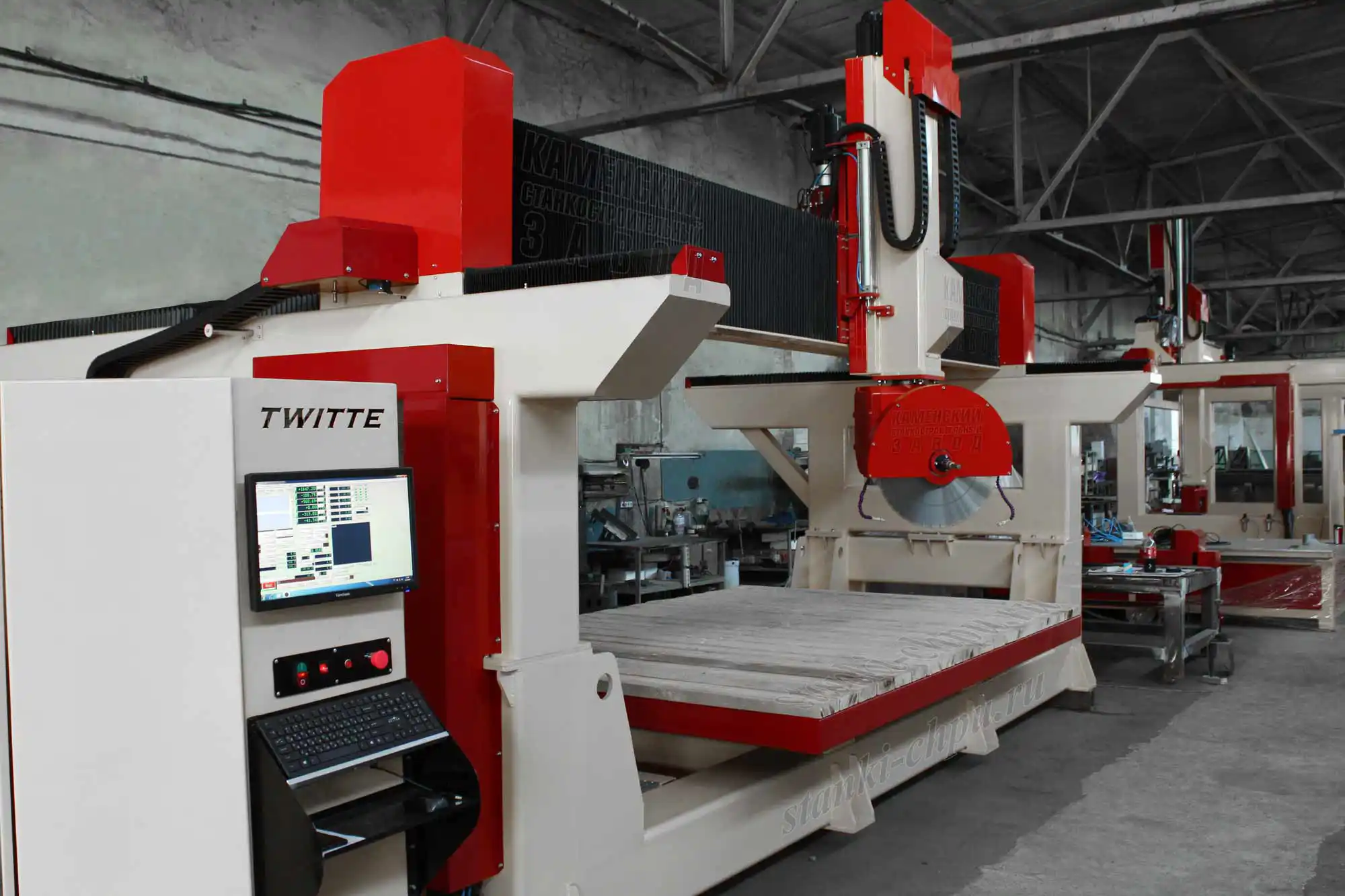

Многофункциональный обрабатывающий станок ЧПУ нового поколения для обработки камня «Мастер» предназначены для обработки натурального камня: мрамора гранита или других видов камня.

Станок оборудован дисковой пилой, позволяющей выполнять распилку камня. Также на станке установлено специально сверло, с помощью которого можно сверлить отверстия с камне. На ЧПУ станке «Мастер» также установлена фрезерная головка, благодаря которой можно выполнять фрезеровку на камне.

Станок автоматизирован и позволяет автоматически заменять устанавливать один из нужных для работы типов инструментов: пилу, сверло или фрезер.

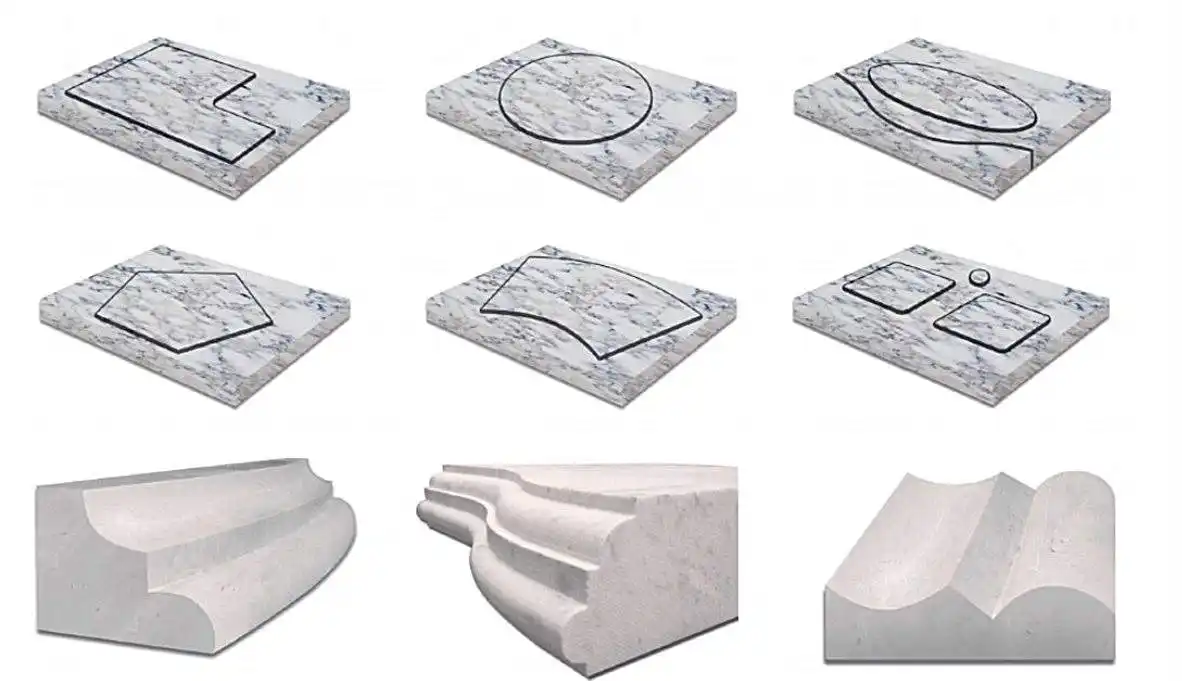

Станок обеспечивает четкую линию резки, позволяет обрабатывать края изделий из камня, снимать фаску, шлифовать изделия. Также «Мастер» может работать в режиме сверления, выполнять профилирование, 3D-профилирование, профилирование кромок.

Возможна также установка дополнительной токарной оси (четвертой координаты), благодаря которой на станке можно выполнять обработку тел вращения: колонн, статуй, шаров и других подобных изделий.

Также на станок можно установить поворотную голову, благодаря которой можно выполнять 5-координатную обработку, с помощью которой можно создавать сложные изделия с поднутрениями и другими сложными элементами обработки. Это позволит выполнять обработку изделий практически любой сложности.

Станок имеет улучшенную систему управления ЧПУ, что способствует легкому управлению станком и реализует расширенные функции оборудования.

Фрезерный ЧПУ станок для обработки камня «Мастер» станет отличным помощником в Вашем бизнесе. Станок может применяться на небольших обрабатывающих заводах, а также в частных мастерских. С его помощью можно создавать различные элементы декора из камня, лестницы, колонны, памятники из мрамора, гранита и т.д.

Большинство наших станков оборудованы системами автовыравнивания порталов. При каждом обнулении станка портал восстанавливает геометрию координаты. Также Завод устанавливает системы аварийной остановки станка при срабатывании защиты на шпинделе или контроллерах координат.

СЕРВИСНАЯ ПОДДЕРЖКА
Наша служба техподдержки работает с 8.00 до 17.00 по местному времени. В случае возникновения каких-либо проблем или неисправностей с нашим оборудованием, наши специалисты смогут удаленно подключиться к Вашему компьютеру, который управляет Вашим станком с числовым программным управлением, выявить, а также в случае незначительного сбоя устранить возникшее препятствие для нормального функционирования станка. Процедура обращения в сервисную службу следующая: 1. Установите на Вашем компьютере программное обеспечение TeamViewer, для того, чтобы в случае необходимости наш специалист сможет удаленно подключиться к Вашему станку. 2. Позвонить в нашу службу сервисной поддержки (желательно по skype) и сообщить о существующей неисправности, предварительно по возможности подготовить видеоотчет, о том как работает станок и где возникает неисправность. 3. Наш специалист просмотрит видеоотчет, подключиться к станку, проверит установленный профиль станка, произведет необходимые настройки и калибровки, а также дать полезные рекоммендации по работе на станке. В случае, если проблему невозможно устранить удаленно, наш специалист сможет приехать к Вам, в этом случае, Вам необходимо, оплатить стоимость проезда нашего специалиста (в обе стороны), проживание, суточные, а также иные расходы согласно договора. Мы также готовы предоставить Вам послегарантийное обслуживание, которое оплачивается согласно договора.
БОНУСЫ ПРИ ПОКУПКЕ НАШЕГО СТАНКА
Приобретая наши станки с числовым программным управлением любой модели, мы дарим уникальную библиотеку трёхмерных моделей объемом более 15 гигабайт, применяя которую Вы сможете начать свое собственное производство изделий. Мы предоставляем ссылку на скачивание подарка, а также пароли доступа к архиву. Также в случае необходимости мы можем записать библиотеку на носитель клиента. Рыночная стоимость нашего подарка составляет 1500$.
ПРОЦЕДУРА ФОРМИРОВАНИЯ ЗАКАЗА
Уважаемые клиенты, заказать у нас станок Вы можете, очень просто, если интересует конкретная модель в базовой комплектации, то просто сообщаете нам что Вас интересует конкретная модель в базовой комплектации. Если данная модель имеется в наличии, то Вы подписываете договор, оплачиваете 100% и получаете свой заказ, если же такой модели в наличии нет, то производите оплату в размере 30% от стоимости станка, подписываете договор, оставшуюся сумму оплачиваете при получении своего заказа. Сроки изготовления станка обговариваются индивидуально. Если же Вам необходима конфигурация станка в соответствии с Вашими предпочтениями, то процедура заказа следующая: 1. Вы заходите на главной странице в раздел - Конфигуратор, и заполняете интересующие Вас пункты, включая - обязательные, нажимаете кнопку "отправить" и все, ждете звонка от нашего менеджера. 2. После того, как система сформирует Ваш запрос на получение коммерческого предложения, наш менеджер рассмотрит его в кратчайшие сроки, обязательно свяжется с Вами, уточнит необходимые детали для того, чтобы качественно, а главное учитывая Ваши предпочтения составить коммерческое предложение. 3. Подготовленное коммерческое предложение высылается на указанный Вами адрес, Вы внимательно проверяете, все ли Ваши пожелания учтены, в случае разночтений, сообщаете их нашему менеджеру, мы корректируем, и отправляем Вам на утверждение. 4. Вы подписываете договор, оплачиваете заказ - 100% или 30% от стоимости, и ожидаете его исполнения. Ваш заказ можете получить по почте, либо самостоятельно приехать к нам.
ВСЯ ПРОИЗВОДИМАЯ НАМИ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА
Мы гарантируем качество исполнения сборки станка с числовым программным управлением. Качество используемых нами комплектующих при сборке станка подтверждается международными сертификатами соответствия. В результате чего, наши станки являются надежными, долговечными и простыми в эксплуатации.
Наши достижения

мостовой чпу, фрезерно мостовой, станок по камню, фрезерный 5d станок по камню, фрезерный по камню, фрезерный по камню цена, фрезерный станок по камню, фрезерный станок по камню архимед, фрезерный станок по камню архимед d70 цена, фрезерный станок по камню с чпу, фрезерный станок по камню с чпу цена, фрезерный станок по камню цена, фрезерный станок с чпу по камню, фрезерный станок с чпу по камню 5d, фрезерный чпу камню, фрезеровальный станок по камню, фрезеровка камня на чпу станках
мостовой чпу, фрезерно мостовой, станок по камню, фрезерный 5d станок по камню, фрезерный по камню, фрезерный по камню цена, фрезерный станок по камню, фрезерный станок по камню архимед, фрезерный станок по камню архимед d70 цена, фрезерный станок по камню с чпу, фрезерный станок по камню с чпу цена, фрезерный станок по камню цена, фрезерный станок с чпу по камню, фрезерный станок с чпу по камню 5d, фрезерный чпу камню, фрезеровальный станок по камню, фрезеровка камня на чпу станках
мостовой чпу, фрезерно мостовой, станок по камню, фрезерный 5d станок по камню, фрезерный по камню, фрезерный по камню цена, фрезерный станок по камню, фрезерный станок по камню архимед, фрезерный станок по камню архимед d70 цена, фрезерный станок по камню с чпу, фрезерный станок по камню с чпу цена, фрезерный станок по камню цена, фрезерный станок с чпу по камню, фрезерный станок с чпу по камню 5d, фрезерный чпу камню, фрезеровальный станок по камню, фрезеровка камня на чпу станках
мостовой чпу, фрезерно мостовой, станок по камню, фрезерный 5d станок по камню, фрезерный по камню, фрезерный по камню цена, фрезерный станок по камню, фрезерный станок по камню архимед, фрезерный станок по камню архимед d70 цена, фрезерный станок по камню с чпу, фрезерный станок по камню с чпу цена, фрезерный станок по камню цена, фрезерный станок с чпу по камню, фрезерный станок с чпу по камню 5d, фрезерный чпу камню, фрезеровальный станок по камню, фрезеровка камня на чпу станках

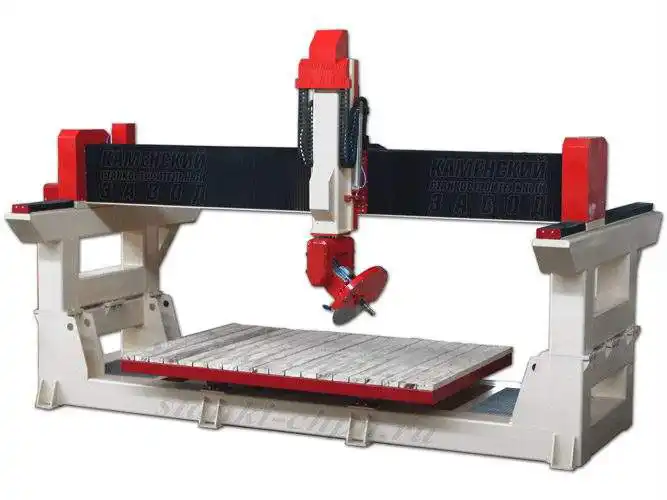

Мощный сварной корпус из толстой стали

Корпус данного промышленного фрезерного ЧПУ станка по камню серии «Мастер» Каменского станкостроительного завода изготовлен из сварных стальных деталей. Толщина стали – до 15мм! Конструкция ЧПУ станка позволяет достичь высокой жесткости, несмотря на его внушительные размеры. Благодаря этому промышленный фрезерный ЧПУ станок по камню устойчив к статическим и динамическим нагрузкам, а также вибрации. Благодаря этому ЧПУ станки завода Twitte отличаются высокой точностью обработки.

Специалисты Каменского станкостроительного завода “Twitte” добиваются обработки высокоточных площадок для установки направляющих. Высокая точность достигается за счет фрезерования площадок на ЧПУ станках нашего производства.

Наличие приведенных особенностей позволяет достичь высокой точности работы наших промышленных фрезерных ЧПУ станков по камню.

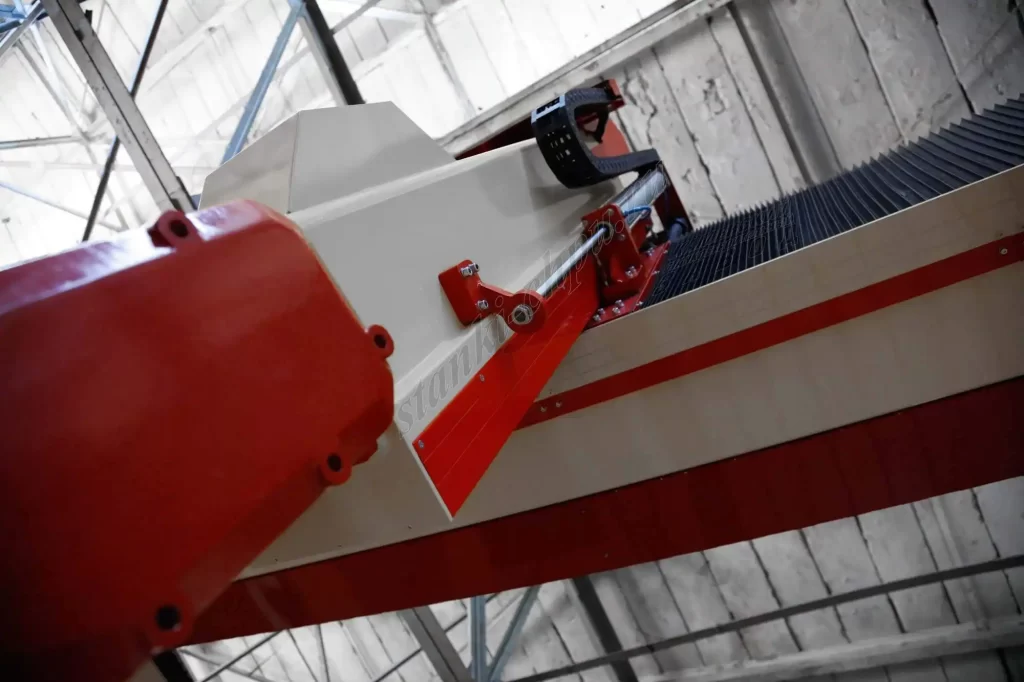

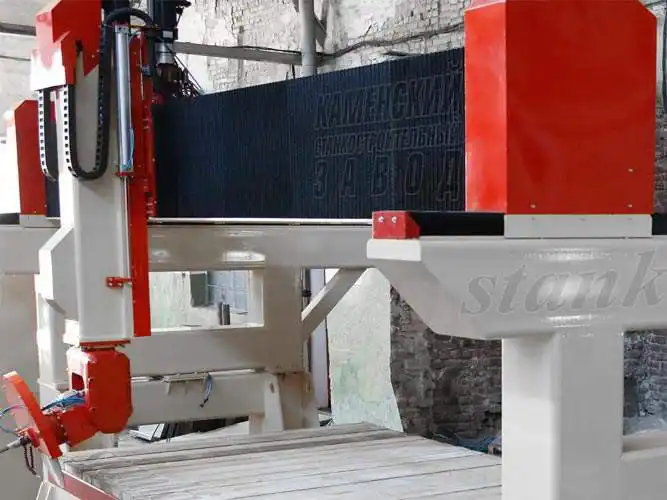

Мощный стальной портал

На станках больших габаритов производства Каменского станкостроительного завода “Twitte” устанавливается мощный портал, имеющий жесткую стальную конструкцию. Также как и рама станка ЧПУ «Мастер», портал изготавливается из толстой листовой стали.

Применяемая в станках ЧПУ Twitte конструкция портала позволяет добиться устойчивости к динамическим и статическим нагрузкам. За счет конструкции портала, используемого в станках завода Twitte, вибрация не несет негативного воздействия на обработку изделий.

Приведенные особенности позволяют промышленным фрезерным ЧПУ станкам по камню серии «Мастер» нашего завода выполнять фрезероку или раскрой камня любых пород.

Высокоточные рельсовые направляющие для крупногабаритных ЧПУ станков

На станках серии «Мастер» установлены качественные рельсовые (профильные) направляющие. Данные направляющие имеют хорошие характеристики трения, равномерность и плавность движения, точность установочных перемещений и длительно сохраняют точность; в них малое тепловыделение, их просто смазывать. Рельсовые направляющие обладают более высокой динамикой, жесткостью восприятия нагрузок, менее энергозатратны, лучше воспринимают нагрузки (и статические и динамические), обеспечивают плавность хода. Дает возможность обрабатывать камень люых пород.

Высокоприцезионные ШВП для промышленных фрезерных ЧПУ станков

На станках серии «Мастер» по координате Z применяются Высокопрецизионные (обладающий высокой точностью или созданный с соблюдением высокой точности параметров; высокоточный) винты ШВП диаметром 25 мм. Использование данных винтов ШВП исключает появления люфта при перемещении координат, обеспечивает высокую точность обработки и позиционирования, плавность хода, высокие показатели износостойкости.

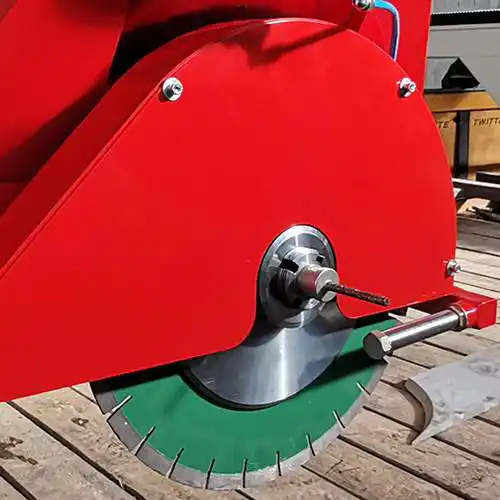

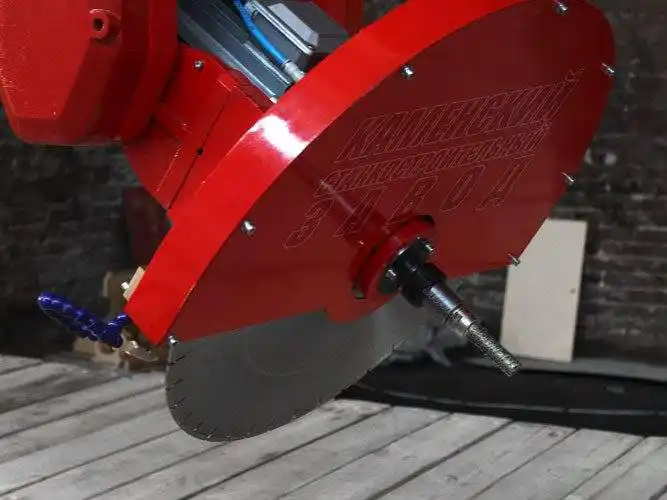

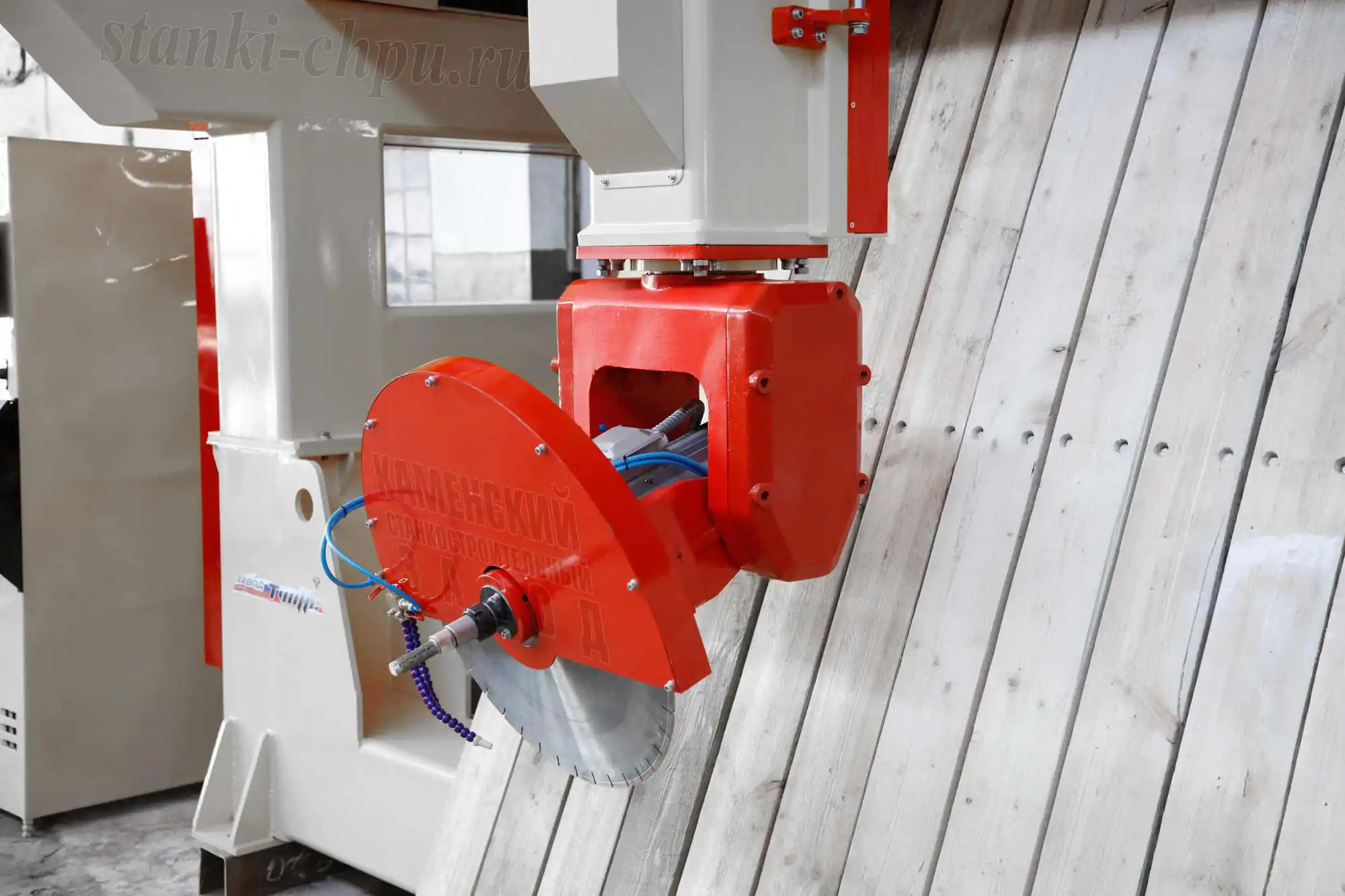

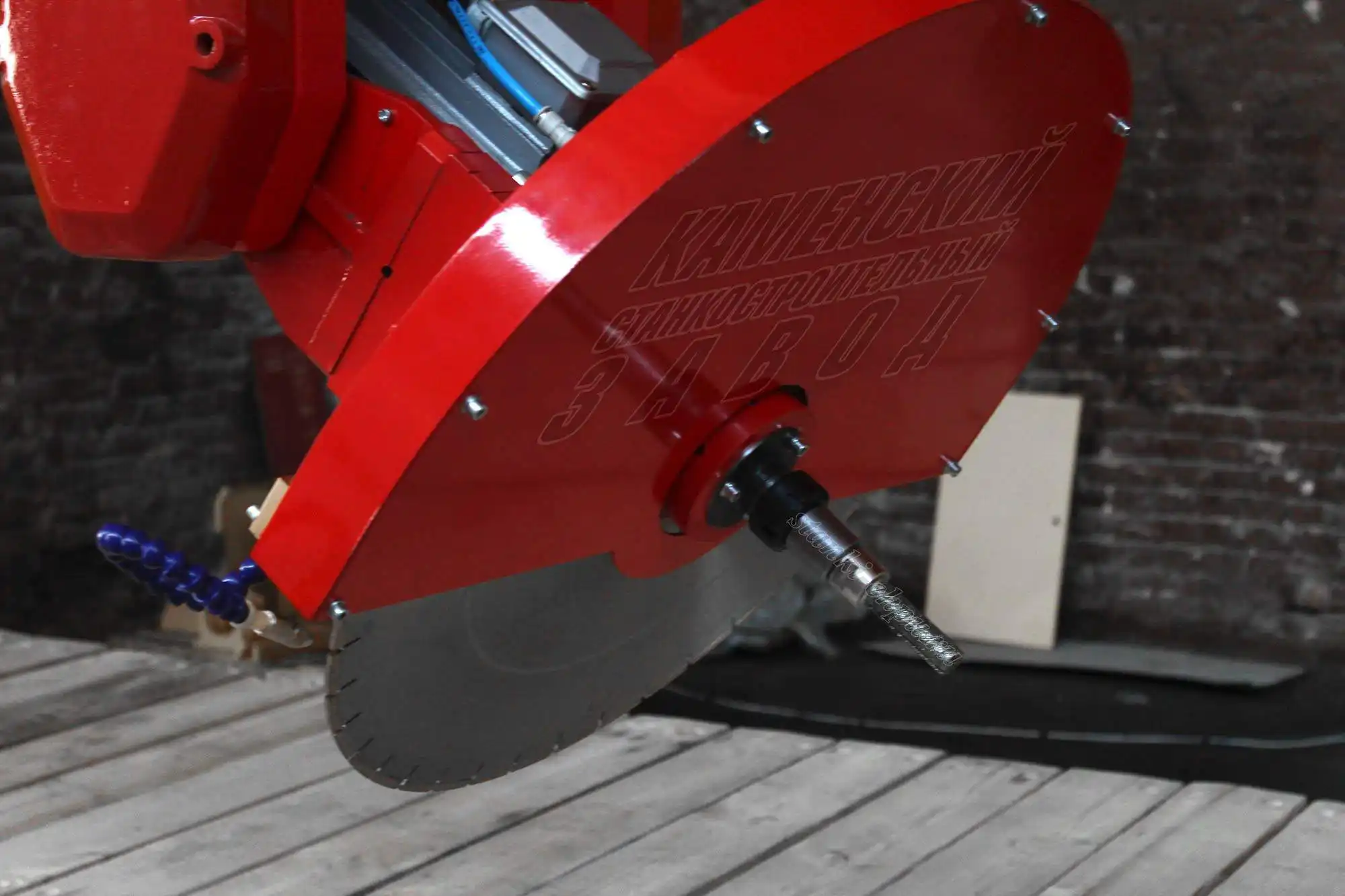

Дисковая пила по камню с алмазной фрезой

На станках серии «Мастер» установлена дисковая пила для раскроя камня, на которой закреплена алмазная фреза, позволяющая также выполнять фрезеровку камня.

Пила и фреза приводятся в движение двигателем мощностью 11 кВт. Это позволяет без проблем выполнять раскрой, а также фрезеровку камня любых пород.

Пила с фрезой установлены на поворотной голове. Таким образом, станок может выполнять сложную обработку изделий (раской и фрезеровку), устанавливая режищий инструмент под нужным углом.

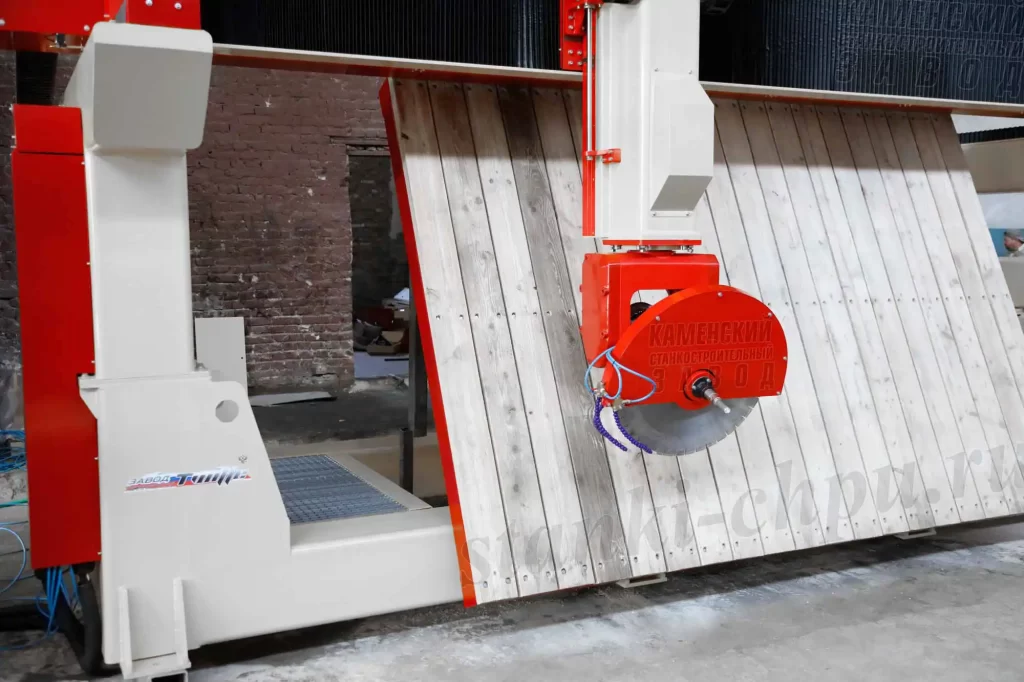

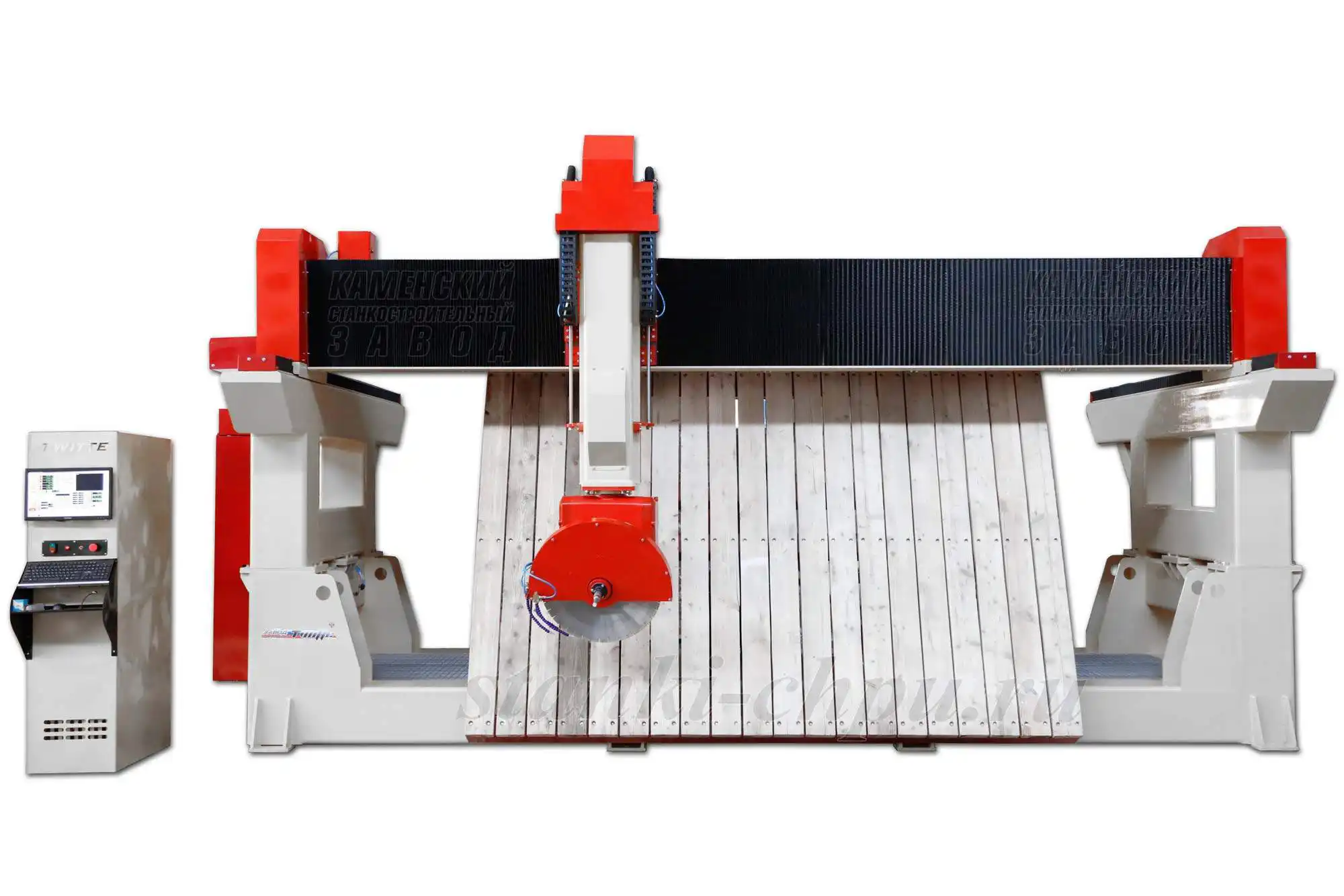

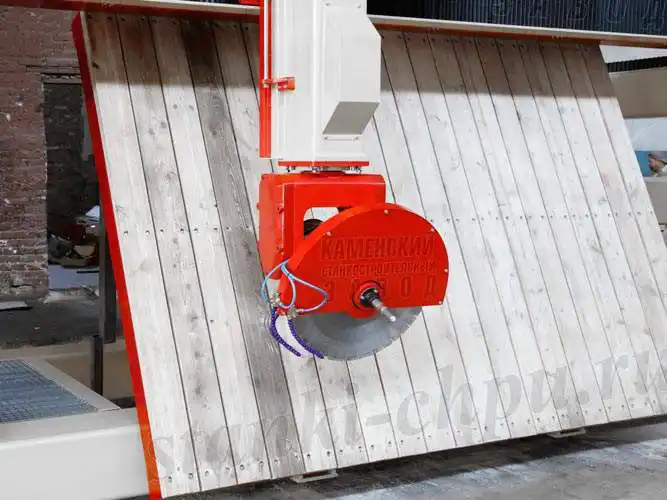

Гидравлический подъемный стол

На станках серии «Мастер» установлен гидравлический подъемный стол для установки обрабатываемой заготовки под нужным углом. Угол поворота стола может меняться в пределах от 0° до 89°.

Управление столом производится автоматически с помощью системы числового программного управления и описывается и входит в общую управляющую программу, описывающую создание заготовки.

На всех осях станка устанавливаются серводвигатели

Для перемещения шпинделя и портала данного промышленного фрезерного ЧПУ станка по камню серии «Мастер» производства Каменского станкостроительного завода, применяются сервоприводы. Сервопривод обеспечивает перемещение инструмента с очень высокой точностью.

Сервопривод является более передовой технологией в станкостроении, чем более дешевые шаговые двигатели. Они обеспечивают очень высокую точность позиционирования. За счет учета обратной связи в этом типе двигателей, такие станки будут всегда выполнять обработку точно по программе, даже после какого-либо сбоя. Сервопривод позволяет избежать порчи заготовки, возникающей вследствие некорректных расчетов на шаговых двигателях, когда происходит пропуск шагов.

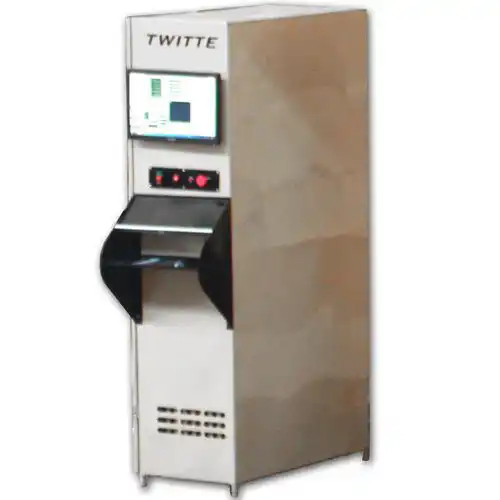

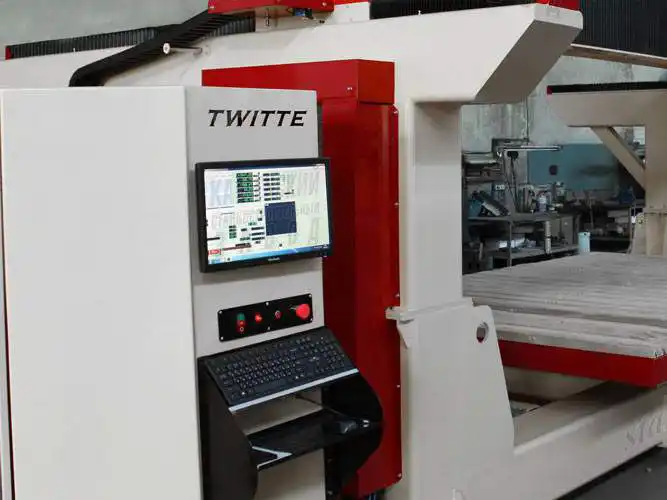

Профессиональная стойка ЧПУ

В промышленных фрезерных ЧПУ станках по камню серии «Мастер» производства Каменского станкостроительного завода Twitte применяется профессиональная ЧПУ стойка. Стойка ЧПУ содержит всю необходимую для управления промышленного ЧПУ камнереза электронную начинку. Она уже подключена и не требует какой-либо дополнительной настройки.

ЧПУ стойка защищена от электрических помех. Все стойки с ЧПУ собираются специалистами нашего завода, тестируются и проверяются в работе. Устанавливается профессиональное программное обеспечение. Благодаря этому стойки ЧПУ отличаются надежностью, при их работе на промышленных фрезерных ЧПУ станках по камню серии «Мастер», исключаются возможности сбоев.

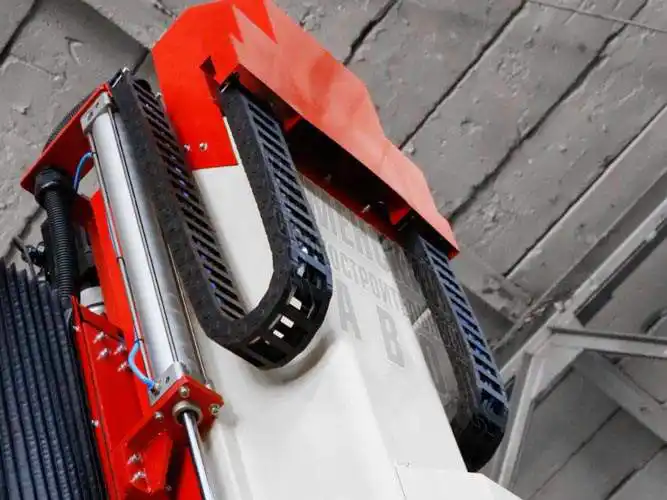

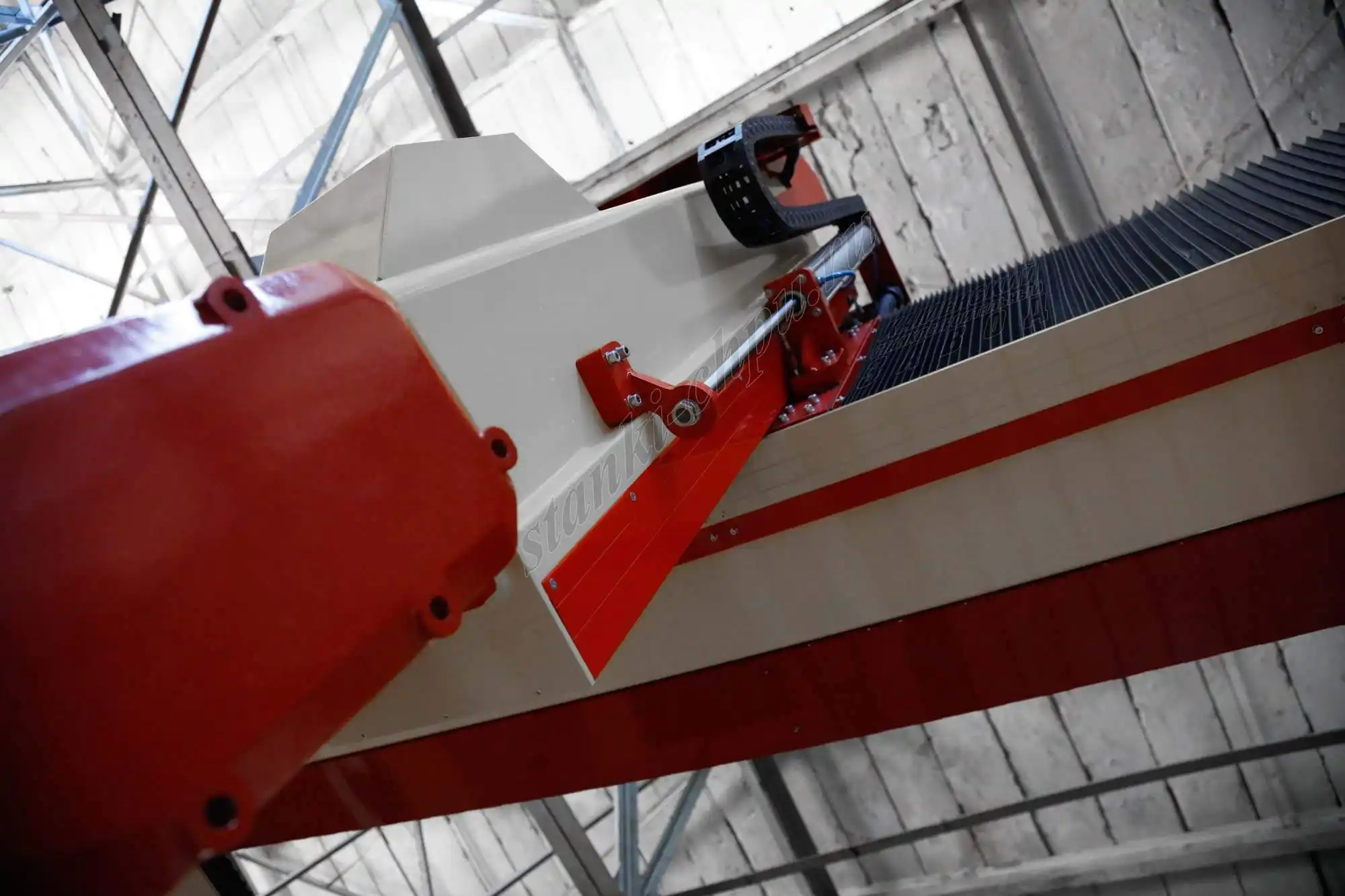

Гибкий кабель-канал установлен на промышленные фрезерные ЧПУ станки

На промышленные фрезерные ЧПУ станки по камню серии «Мастер» от Каменского завода Twitte устанавливаются гибкие кабель-каналы (кабелеукладчики), чтобы система кабелей, используемых на станках, правильно укладывалась при перемещении подвижных частей станка, не запутывалась и не мешала работе самого станка.

Наш завод использует кабель-каналы ведущих мировых производителей, проверенные в работе временем. Они производятся из стеклонаполненного полиамида, что делает их гибкими и прочными одновременно, а также ударопрочными, маслостойкими, кабелеукладчики обладают хорошей диэлектрической способностью.

Программное обеспечение

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

Транспортная упаковка

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.


  • 1    Станок.
  • 2    Блок управления.
  • 3    Набор фрез.
  • 4    Цифровой носитель с инструкциями.
  • 5    Соединительный кабель для блока управления.
  • 6    Датчик обнуления инструмента.
  • 7    Концевые индуктивные датчики на все оси.
  • 8    Прижимы заготовки - 4 шт.
  • 9    Система охлаждения для шпинделя (помпа).
  • 10  Щетка для удаления стружки на шпиндель.
  • 11  Ключи для шпинделя.
  • 12  Набор шестигранных ключей.
  • 13  Ящик для инструмента.
  • 14  Технический паспорт в электронном виде.
  • 15  Программное обеспечение.
  • 16 Помощь с постпроцессором для программ.
  • 17  Виброопоры - 4 шт
  • 18  Обучение работе на станке - 2-3 часа.
  • 19  Техподдержка – удаленная.
  • 20  Бесплатные 3D модели - 5000 шт.
  • 21  Наше радушие - безграничное 🙂 🙂

2D-обработка

3D-обработка

4D-обработка (при установке 4-й координаты)

5D-обработка

Обработка камня

Изготовление литейных форм

Изготовление деталей из цветных металлов

Изготовление объемных 3D-фигур из пенопласта

Изготовление объемных статуй из дерева

Изготовление объемных статуй из камня

Иконы

Сувениры

Мебель, детали интерьера

Производство дверей

Наружная реклама

Композитные панели
